2014 Hyundai Genesis Инструкция по эксплуатации (in Russian)

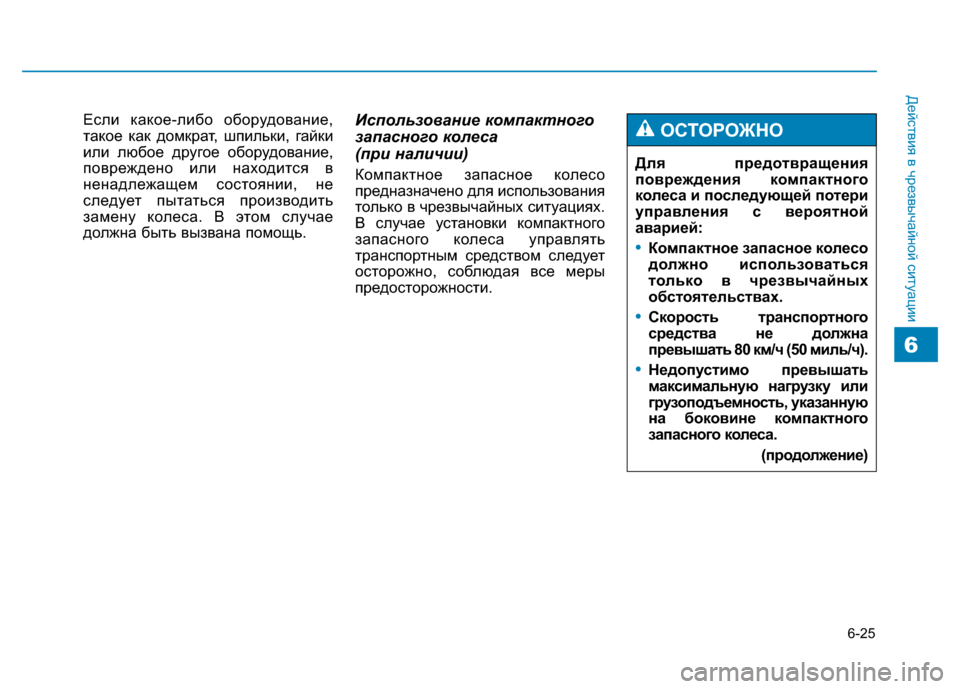

6-25
Действия в чрезвычайной ситуации
6
Если какое-либо оборудование,
такое как домкрат, шпильки, гайки
или любое другое оборудование,
повреждено или находится в
ненадлежащем состоянии, не
следует пытаться производить
замену колеса. В этом случае
должна быть вызвана помощь.Использование компактного
запасного колеса
(при наличии)
Компактное запасное колесо
предназначено для использования
только в чрезвычайных ситуациях.
В случае установки компактного
запасного колеса управлять
транспортным средством следует
осторожно, соблюдая все меры
предосторожности. Для предотвращения
повреждения компактного
колеса и последующей потери
управления с вероятной
аварией:
•Компактное запасное колесо
должно использоваться
только в чрезвычайных
обстоятельствах.
•Скорость транспортного
средства не должна
превышать 80 км/ч (50 миль/ч).
•Недопустимо превышать
максимальную нагрузку или
грузоподъемность, указанную
на боковине компактного
запасного колеса.
(продолжение)
ОСТОРОЖНО

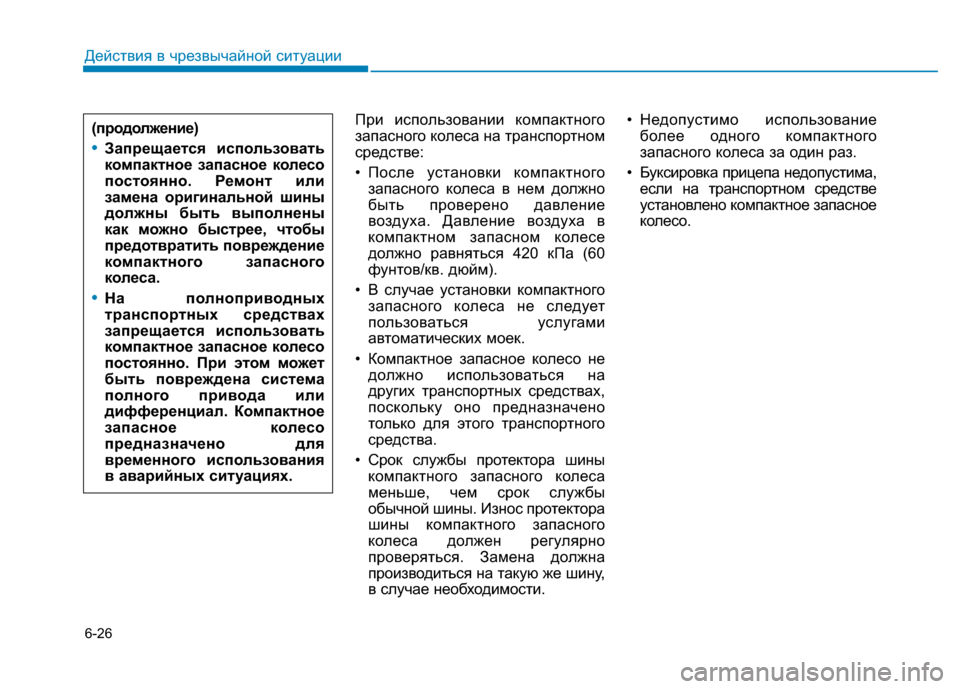

6-26
Действия в чрезвычайной ситуации
При использовании компактного
запасного колеса на транспортном
средстве:
• После установки компактного
запасного колеса в нем должно
быть проверено давление
воздуха. Давление воздуха в
компактном запасном колесе
должно равняться 420 кПа (60
фунтов/кв. дюйм).
• В случае установки компактного
запасного колеса не следует
пользоваться услугами
автоматических моек.
• Компактное запасное колесо не
должно использоваться на
других транспортных средствах,
поскольку оно предназначено
только для этого транспортного
средства.
• Срок службы протектора шины
компактного запасного колеса
меньше, чем срок службы
обычной шины. Износ протектора
шины компактного запасного
колеса должен регулярно
проверяться. Замена должна
производиться на такую же шину,
в случае необходимости.• Недопустимо использование
более одного компактного
запасного колеса за один раз.
• Буксировка прицепа недопустима,
если на транспортном средстве
установлено компактное запасное
колесо. (продолжение)
•Запрещается использовать
компактное запасное колесо
постоянно. Ремонт или
замена оригинальной шины
должны быть выполнены
как можно быстрее, чтобы
предотвратить повреждение
компактного запасного
колеса.
•На полноприводных
транспортных средствах
запрещается использовать
компактное запасное колесо
постоянно. При этом может
быть повреждена система
полного привода или
дифференциал. Компактное
запасное колесо
предназначено для
временного использования
в аварийных ситуациях.

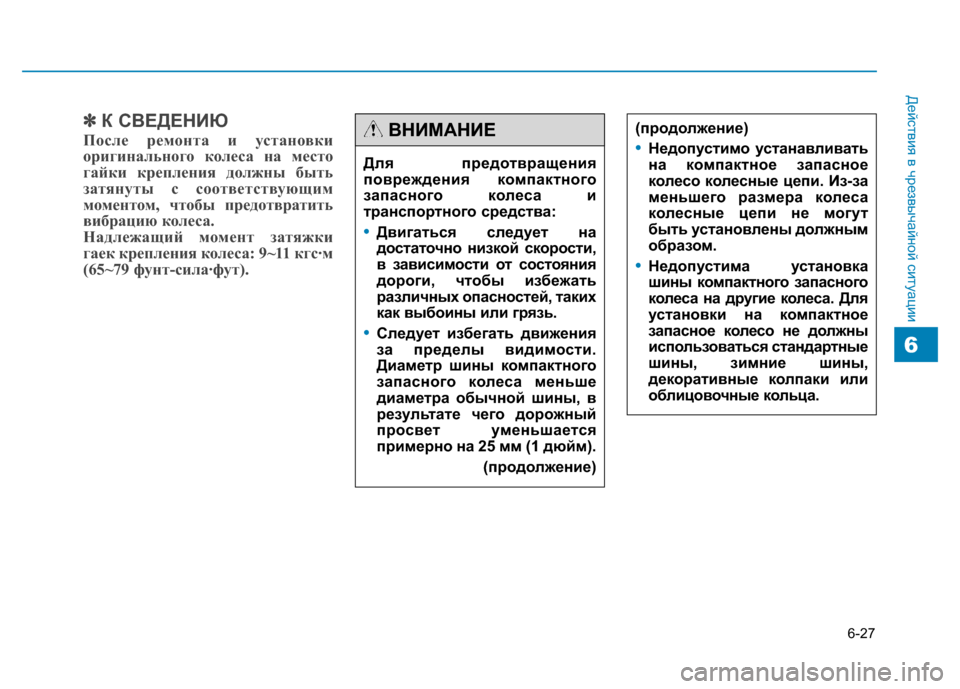

6-27
Действия в чрезвычайной ситуации
6
✽ ✽
К СВЕДЕНИЮ
После ремонта и установки
оригинального колеса на место
гайки крепления должны быть
затянуты с соответствующим
моментом, чтобы предотвратить
вибрацию колеса.
Надлежащий момент затяжки
гаек крепления колеса: 9~11 кгс·м
(65~79 фунт-сила·фут).
Для предотвращения
повреждения компактного
запасного колеса и
транспортного средства:
•Двигаться следует на
достаточно низкой скорости,
в зависимости от состояния
дороги, чтобы избежать
различных опасностей, таких
как выбоины или грязь.
•Следует избегать движения
за пределы видимости.
Диаметр шины компактного
запасного колеса меньше
диаметра обычной шины, в
результате чего дорожный
просвет уменьшается
примерно на 25 мм (1 дюйм).
(продолжение)
(продолжение)
•Недопустимо устанавливать
на компактное запасное
колесо колесные цепи. Из-за
меньшего размера колеса
колесные цепи не могут
быть установлены должным
образом.
•Недопустима установка
шины компактного запасного
колеса на другие колеса. Для
установки на компактное
запасное колесо не должны
использоваться стандартные
шины, зимние шины,
декоративные колпаки или
облицовочные кольца.
ВНИМАНИЕ

6-28
Действия в чрезвычайной ситуации
Наклейка домкрата1. Наименование модели.
2. Максимально допустимая
нагрузка.
3. При использовании домкрата
задействуйте стояночный тормоз.
4. При использовании домкрата
заглушите двигатель.
5. Запрещается находиться под
транспортным средством, которое
опирается на домкрат.
6. Предусмотренные места
установки под рамой.
7. При поддомкрачивании
транспортного средства
основание домкрата должно быть
расположено вертикально и
должно находиться под точкой
подъема.
8. На транспортных средствах с
механической коробкой передач
включите передачу заднего хода,
на транспортных средствах с
автоматической коробкой передач
переведите рычаг в положение P.
9. Домкрат должен опираться на
прочную горизонтальную
поверхность.
10. Производитель домкрата.
11. Дата производства.
OHYK064001
OHYK064002
• Tип А
■Пример
• Tип B
❈Фактическая наклейка домкрата на транспортном средстве может
отличаться от указанной на рисунке. Подробная спецификация
указана на наклейке, прикрепленной к домкрату.

6-29
Действия в чрезвычайной ситуации
6

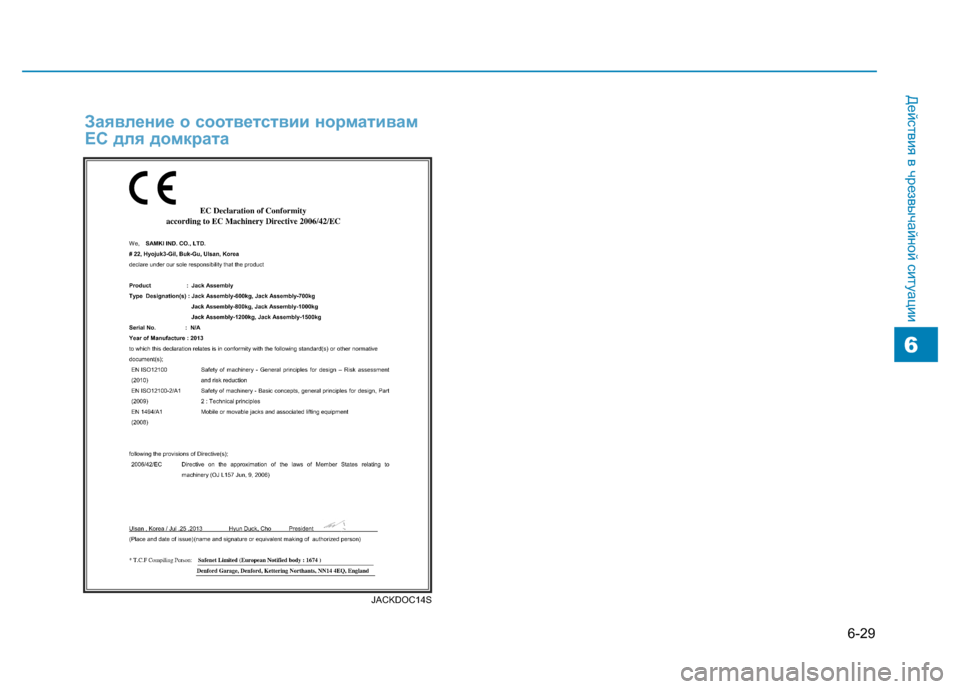

Заявление о соответствии нормативам
EC для домкрата
JACKDOC14S

6-30
Действия в чрезвычайной ситуации
Служба буксировки
Если необходима аварийная
букси-ровка, рекомендуется
пользоваться услугами
авторизованного дилера HYUNDAI
или коммерческой службы
техпомощи. Для предотвращения
повреждений автомобиля
необходимо правильно проводить
процедуры подъема и буксировки.
Рекомендуется использовать
буксирные тележки для колес или
эвакуаторы.При буксировке транспортного
средства с использовании
платформы колеса должны быть
закреплены упорными колодками и
стяжными стропами (или мягкими
ремнями). Недопустимо пропускать
стяжные стропы поверх панелей
кузова или через колеса.Для буксировки полноприводных
транспортных средств необходимо
использовать подъемники для
колес, колесные тележки или
платформы, на которых все
четыре колеса оторваны от земли.
Буксировка транспортных средств
с приводом 2WD допустима, когда
задние колеса находятся на земле
(без подкатных тележек), а
передние колеса подняты.
Если любое из колес или
компонентов подвески повреждено
или если транспортное средство
буксируется с задними колесами
на земле, под задними колесами
должна использоваться подкатная
тележка.
БУКСИРОВКА
Запрещается поднимать
автомобиль за узел
буксировки или кузов, а также
части шасси. В противном
случае автомобиль может
быть поврежден.
ВНИМАНИЕ
ODH063020 буксирная тележка
буксирная тележка
ODH063033
Буксировка полноприводных
транспортных средств, когда
колеса касаются земли,
недопустима. Это может
вызвать повреждение
трансмиссии или системы
полного привода.
ВНИМАНИЕ

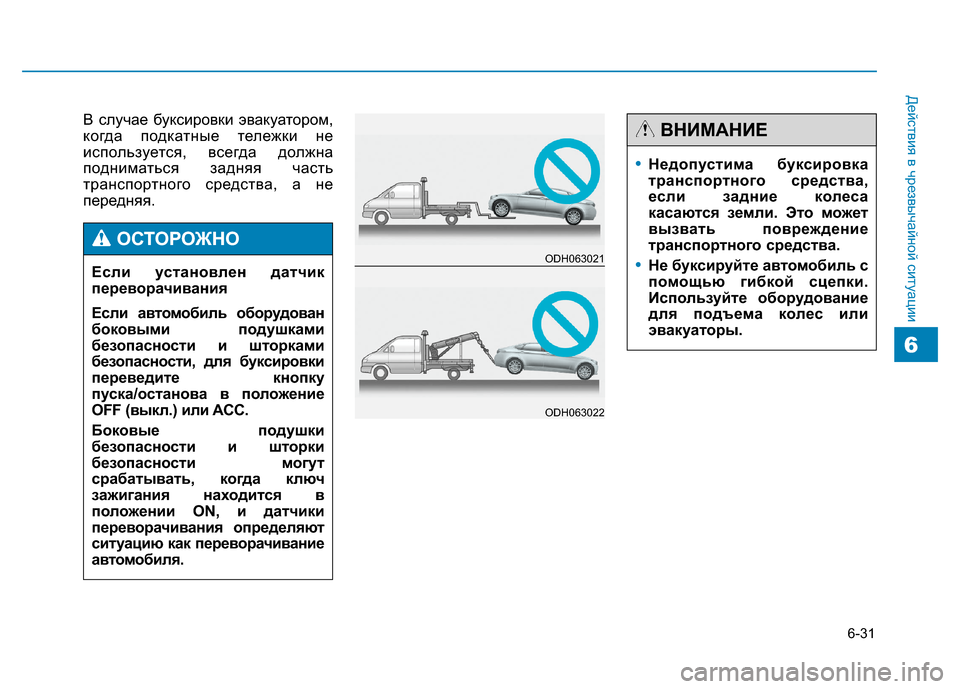

6-31
Действия в чрезвычайной ситуации
6
В случае буксировки эвакуатором,
когда подкатные тележки не
используется, всегда должна
подниматься задняя часть
транспортного средства, а не
передняя.
Если установлен датчик
переворачивания
Если автомобиль оборудован
боковыми подушками
безопасности и шторками
безопасности, для буксировки
переведите кнопку
пуска/останова в положение
OFF (выкл.) или ACC.
Боковые подушки
безопасности и шторки
безопасности могут
срабатывать, когда ключ
зажигания находится в
положении ON, и датчики
переворачивания определяют
ситуацию как переворачивание
автомобиля.
ОСТОРОЖНО
ODH063021
ODH063022
•Недопустима буксировка
транспортного средства,
если задние колеса
касаются земли. Это может
вызвать повреждение
транспортного средства.
•Не буксируйте автомобиль с
помощью гибкой сцепки.
Используйте оборудование
для подъема колес или
эвакуаторы.
ВНИМАНИЕ

6-32
Действия в чрезвычайной ситуации
При аварийной буксировке
автомобиля без использования
буксирных тележек для колес:
1. Переведите кнопку
пуска/остановка в положение
ACC.
2. Установите рычаг переключения
передач в положение N
(Нейтраль).
3. Снимите автомобиль со
стояночного тормоза.
Съемный буксирный крюк
1. Открыть багажник и достать
буксирный крюк из ящика с
инструментами.
2. Снять крышку с отверстия,
нажимая на нижнюю часть крышки
на переднем или заднем бампере.3. Установить буксирный крюк,
заворачивая его до упора по
часовой стрелке в отверстие.
4. После завершения
использования вывернуть
буксирный крюк и установить на
место крышку.
Не поставив рычаг переклю-
чения передач в положение N
(Нейтраль), можно испортить
коробку передач.
ВНИМАНИЕ
ODH063015
ODH063016
■Передний
■ Задний
