Контрольная точка
H1 : Height between the head lamp bulb center and ground (Low beam)
H2 : Height between the head lamp bulb center and ground (High beam)
H3 : Height between the fog lamp bulb center and ground
W1 : Distance between the two head lamp bulbs centers (Low beam)
W2 : Distance between the two head lamp bulbs centers (High beam)
W3 : Distance between the two fog lamp bulbs centersH1: Расстояние от центра лампы до земли (ближний свет)
H2: Расстояние от центра лампы до земли (дальний свет)
H3: Высота центра лампы противотуманной фары над землей
W1: Расстояние по горизонтали между центрами ламп (ближний свет)
W2: Расстояние по горизонтали между центрами ламп (дальний свет)
W3: Расстояние между центрами ламп противотуманных фар
Единица измерения: мм (дюймы)
ODH073058L
Состояние
автомобиляH1 H2 H3 W1 W2 W3
Без водителяHID BI-FUNCION 702 (27,63) 702 (27,63) 390 (15,35) 1474 (58,03) 1474 (58,03) 1314( 5173)
С водителемHID BI-FUNCION 697 (27,44) 697 (27,44) 385 (15,35) 1474 (58,03) 1474 (58,03) 1314 (5173)
Экран

7-94
Техническое обслуживание
OMD051054L
1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.
Фара ближнего света (Ближний свет левой фары)
W1 (ближний свет)
Вертикальная линия центра лампы правой фары
Горизонтальная линия центра ламп фар
Вертикальная линия центра лампы левой фары
Ось автомобиля
ЗемляH1
(дальний свет)
Граничная линия
■ На основании 10-метрового экрана

7-95
Техническое обслуживание
7OMD051055L

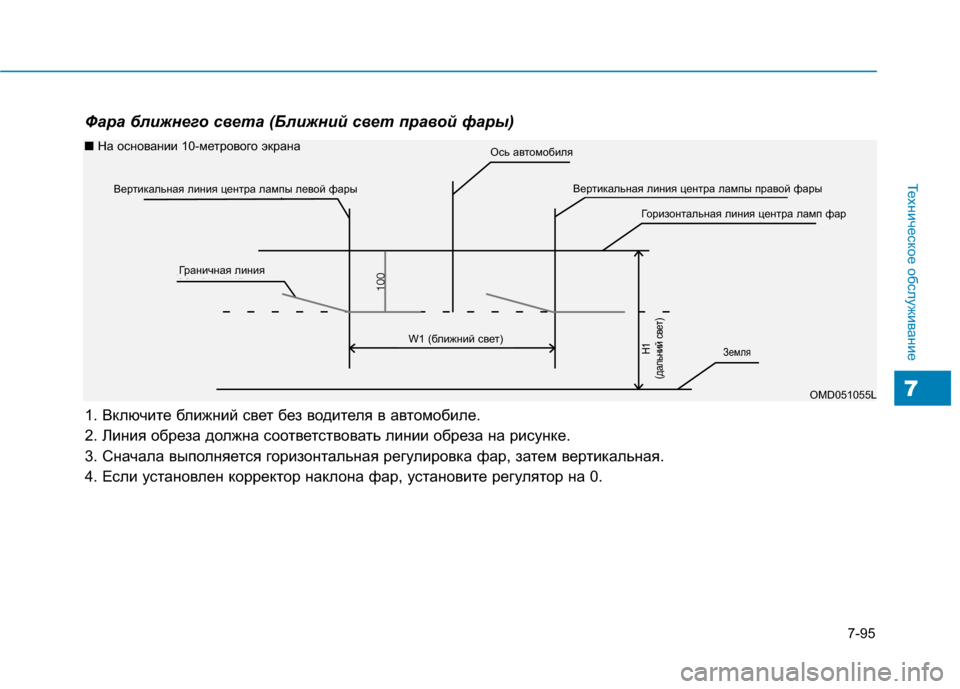

Фара ближнего света (Ближний свет правой фары)
1. Включите ближний свет без водителя в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите регулятор на 0.
W1 (ближний свет)ЗемляH1
(дальний свет)
Вертикальная линия центра лампы правой фары
Горизонтальная линия центра ламп фар
Вертикальная линия центра лампы левой фары
Ось автомобиля
Граничная линия
■ На основании 10-метрового экрана

7-96
Техническое обслуживание
Передняя противотуманная фара
1. Включите передние противотуманные фары без водителя в автомобиле.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).
OMD051056L/Q
W3 (Противотуманная фара)
Земля
H3
(Противотуманная )фара
Вертикальная линия центра лампы
левой противотуманной фары
Горизонтальная линия центра
ламп противотуманных фар
Граничная линия
Верхний держатель
Ось автомобиля
180
Вертикальная линия центра лампы
правой противотуманной фары
■ На основании 10-метрового экрана

7-97
Техническое обслуживание
7
Замена лампы заднего
комбинированного фонаря
(1) Задний указатель поворота
(2) Стоп-сигнал /
габаритный фонарь
(3) Фонарь света заднего хода
(4) Задний противотуманный
фонарь (при наличии)
Лампа заднего указателя
поворота
1. Откройте крышку багажника.
2. Откройте сервисную крышку.
3. Извлеките патрон из блок-
фары, провернув его против
часовой стрелки до совмещения
выступов на патроне с
прорезями блок-фары.
4. Извлеките лампу из патрона,
нажав на нее и повернув против
часовой стрелки до совмещения
выступов на лампе с прорезями
патрона. Извлеките лампу из
патрона.5. Установите новую лампу, для
чего вдавите ее в патрон и
поверните до фиксации.
6. Установите патрон в блок-фару.
Для этого необходимо
совместить выступы на патроне
с прорезями блок-фары.
Вдавите патрон в блок-фару и
поверните его по часовой
стрелке.
7. Установите сервисную крышку,
вставив ее в соответствующее
отверстие.
ODH073041ODH073067L

7-98
Техническое обслуживание
Фонари заднего хода
1. Откройте багажник.
2. Выверните крепежный винт
крышки багажника и снимите
крышку.
3. Извлеките патрон из блок-
фары, провернув его по часовой
стрелке до совмещения
выступов на патроне с
прорезями блок-фары.
4. Вытащите прямым движением
лампу из патрона.
5. Установите новую лампу, для
чего вдавите ее в патрон и
поверните до фиксации.6. Установите патрон в блок-фару.
Для этого необходимо
совместить выступы на патроне
с прорезями блок-фары.
Вдавите патрон в блок-фару и
поверните его по часовой
стрелке.
7. Установите на место крышку
багажника, отжав винт.
Задний противотуманный
фонарь, стоп-сигнал и
габаритные огни
Если лампа не работает,
рекомендуется обратиться к
официальному дилеру HYUNDAI
для проверки автомобиля.
ODH073068L

7-99
Техническое обслуживание
7
Замена дополнительного
сигнала торможения
Если не загорается лампа
дополнительного сигнала
торможения, рекомендуется
обратиться к официальному
дилеру HYUNDAI.
Замена лампы освещения
номерного знака
Если не работает фонарь
освещения номерного знака,
рекомендуется обратиться в
авторизованному дилеру
HYUNDAI.
Замена лампы плафона
освещения салона
Если не работает плафон
внутреннего освещения,
рекомендуется обратиться в
авторизованному дилеру
HYUNDAI.
■Лампа багажного отсека
■Лампа вещевого ящика
ODH073044/ODH073045ODH073042ODH073043

7-100
Техническое обслуживание

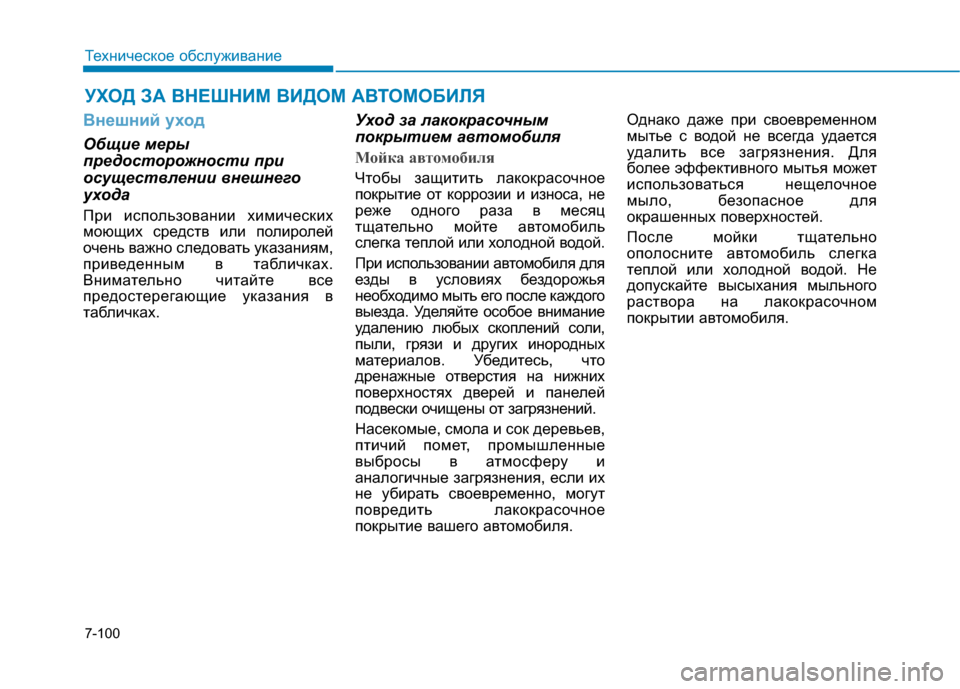

УХОД ЗА ВНЕШНИМ ВИДОМ АВТОМОБИЛЯ
Внешний уход
Общие меры
предосторожности при
осуществлении внешнего
ухода
При использовании химических
моющих средств или полиролей
очень важно следовать указаниям,
приведенным в табличках.
Внимательно читайте все
предостерегающие указания в
табличках.
Уход за лакокрасочным
покрытием автомобиля
Мойка автомобиля
Чтобы защитить лакокрасочное
покрытие от коррозии и износа, не
реже одного раза в месяц
тщательно мойте автомобиль
слегка теплой или холодной водой.
При использовании автомобиля для
езды в условиях бездорожья
необходимо мыть его после каждого
выезда. Уделяйте особое внимание
удалению любых скоплений соли,
пыли, грязи и других инородных
материалов. Убедитесь, что
дренажные отверстия на нижних
поверхностях дверей и панелей
подвески очищены от загрязнений.
Насекомые, смола и сок деревьев,
птичий помет, промышленные
выбросы в атмосферу и
аналогичные загрязнения, если их
не убирать своевременно, могут
повредить лакокрасочное
покрытие вашего автомобиля.Однако даже при своевременном
мытье с водой не всегда удается
удалить все загрязнения. Для
более эффективного мытья может
использоваться нещелочное
мыло, безопасное для
окрашенных поверхностей.
После мойки тщательно
ополосните автомобиль слегка
теплой или холодной водой. Не
допускайте высыхания мыльного
раствора на лакокрасочном
покрытии автомобиля.
