2014 Hyundai Genesis Инструкция по эксплуатации (in Russian)

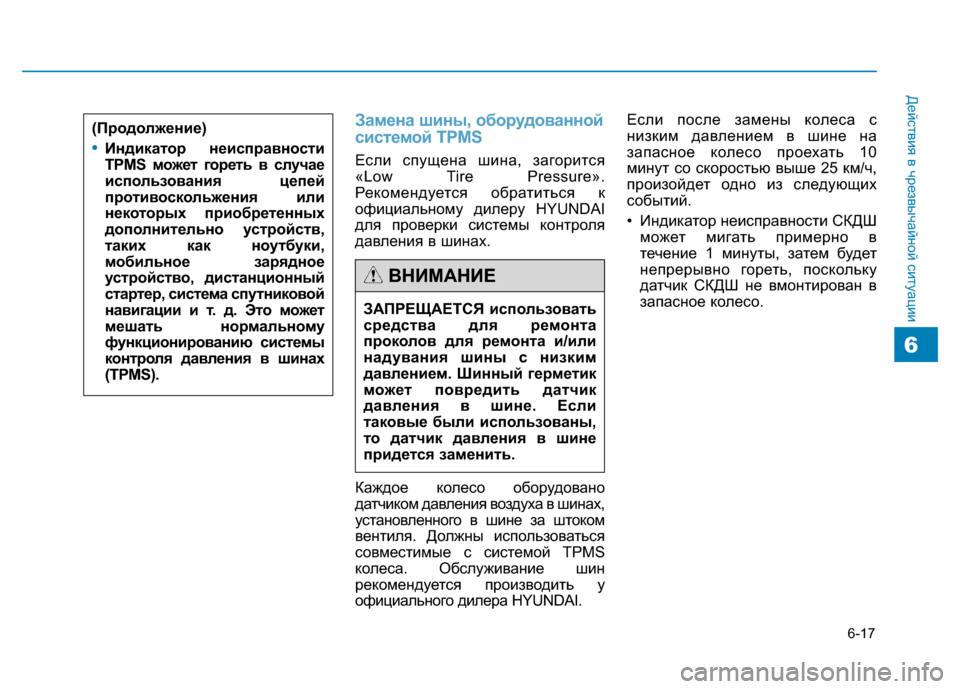

6-17
Действия в чрезвычайной ситуации
Замена шины, оборудованной
системой TPMS
Если спущeнa шинa, загорится
«Low Tire Pressure».
Рекомендуется обратиться к
официальному дилеру HYUNDAI
для проверки системы контроля
давления в шинах.
Каждое колесо оборудовано
датчиком давления воздуха в шинах,
установленного в шине за штоком
вентиля. Должны использоваться
совместимые с системой TPMS
колеса. Обслуживание шин
рекомендуется производить у
официального дилера HYUNDAI.Если после замены колеса с
низким давлением в шине на
запасное колесо проехать 10
минут со скоростью выше 25 км/ч,
произойдет одно из следующих
событий.
• Индикатор неисправности СКДШ
может мигать примерно в
течение 1 минуты, затем будет
непрерывно гореть, поскольку
датчик СКДШ не вмонтирован в
запасное колесо. (Продолжение)•Индикатор неисправности
TPMS может гореть в случае
использования цепей
противоскольжения или
некоторых приобретенных
дополнительно устройств,
таких как ноутбуки,
мобильное зарядное
устройство, дистанционный
стартер, система спутниковой
навигации и т. д. Это может
мешать нормальному
функционированию системы
контроля давления в шинах
(TPMS).
ЗАПРЕЩАЕТСЯ использовать
средства для ремонта
проколов для ремонта и/или
надувания шины с низким
давлением. Шинный герметик
может повредить датчик
давления в шине. Если
таковые были использованы,
то датчик давления в шине
придется заменить.
ВНИМАНИЕ
6

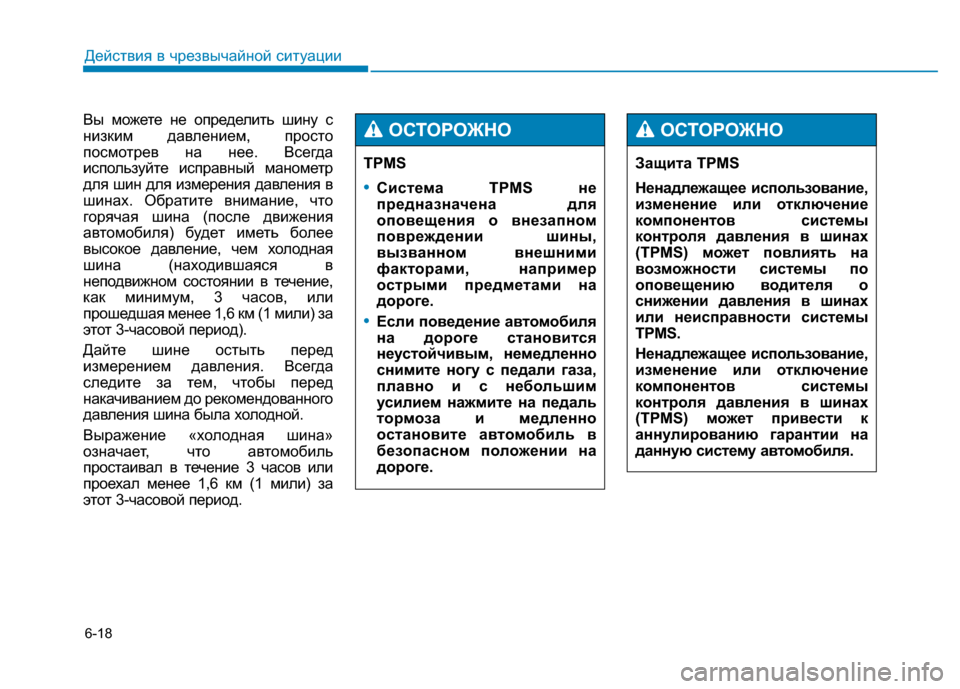

6-18
Действия в чрезвычайной ситуации
Защита TPMS
Ненадлежащее использование,
изменение или отключение
компонентов системы
контроля давления в шинах
(TPMS) может повлиять на
возможности системы по
оповещению водителя о
снижении давления в шинах
или неисправности системы
TPMS.
Ненадлежащее использование,
изменение или отключение
компонентов системы
контроля давления в шинах
(TPMS) может привести к
аннулированию гарантии на
данную систему автомобиля.
ОСТОРОЖНО
TPMS
•Система TPMS не
предназначена для
оповещения о внезапном
повреждении шины,
вызванном внешними
факторами, например
острыми предметами на
дороге.
•Если поведение автомобиля
на дороге становится
неустойчивым, немедленно
снимите ногу с педали газа,
плавно и с небольшим
усилием нажмите на педаль
тормоза и медленно
остановите автомобиль в
безопасном положении на
дороге.
ОСТОРОЖНОВы можете не определить шину с
низким давлением, просто
посмотрев на нее. Всегда
используйте исправный манометр
для шин для измерения давления в
шинах. Обратите внимание, что
горячая шина (после движения
автомобиля) будет иметь более
высокое давление, чем холодная
шина (находившаяся в
неподвижном состоянии в течение,
как минимум, 3 часов, или
прошедшая менее 1,6 км (1 мили) за
этот 3-часовой период).
Дайте шине остыть перед
измерением давления. Всегда
следите за тем, чтобы перед
накачиванием до рекомендованного
давления шина была холодной.
Выражение «холодная шина»
означает, что автомобиль
простаивал в течение 3 часов или
проехал менее 1,6 км (1 мили) за
этот 3-часовой период.

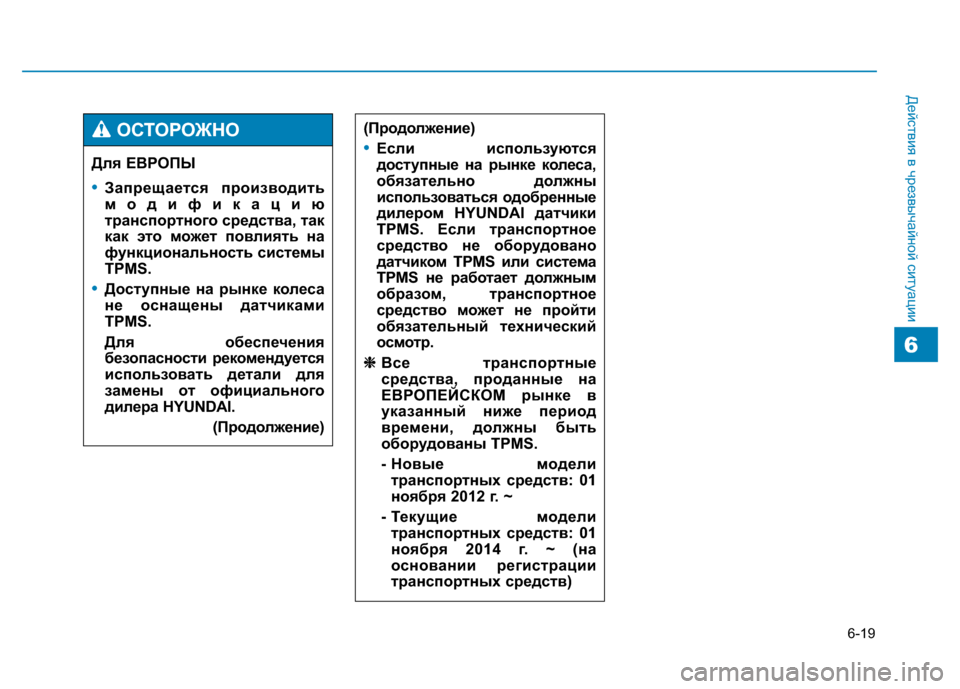

6-19
Действия в чрезвычайной ситуации
6
Для ЕВРОПЫ
•Запрещается производить
модификацию
транспортного средства, так
как это может повлиять на
функциональность системы
TPMS.
•Доступные на рынке колеса
не оснащены датчиками
TPMS.
Для обеспечения
безопасности рекомендуется
использовать детали для
замены от официального
дилера HYUNDAI.
(Продолжение)
ОСТОРОЖНО(Продолжение)
•Если используются
доступные на рынке колеса,
обязательно должны
использоваться одобренные
дилером HYUNDAI датчики
TPMS. Если транспортное
средство не оборудовано
датчиком TPMS или система
TPMS не работает должным
образом, транспортное
средство может не пройти
обязательный технический
осмотр.
❈ ❈
Все транспортные
средства, проданные на
ЕВРОПЕЙСКОМ рынке в
указанный ниже период
времени, должны быть
оборудованы TPMS.
- Новые модели
транспортных средств: 01
ноября 2012 г. ~
- Текущие модели
транспортных средств: 01
ноября 2014 г. ~ (на
основании регистрации
транспортных средств)

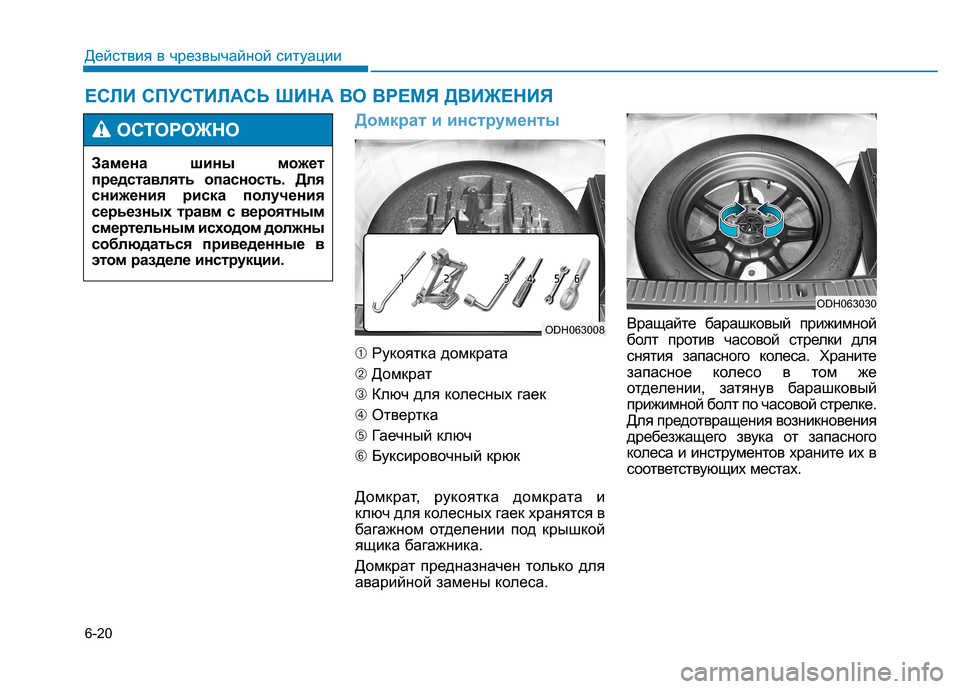

6-20
Действия в чрезвычайной ситуации
Домкрат и инструменты
➀Рукоятка домкрата
➁Домкрат
➂Ключ для колесных гаек
➃Отвертка
➄Гаечный ключ
➅ Буксировочный крюк
Домкрат, рукоятка домкрата и
ключ для колесных гаек хранятся в
багажном отделении под крышкой
ящика багажника.
Домкрат предназначен только для
аварийной замены колеса.Вращайте барашковый прижимной
болт против часовой стрелки для
снятия запасного колеса. Храните
запасное колесо в том же
отделении, затянув барашковый
прижимной болт по часовой стрелке.
Для предотвращения возникновения
дребезжащего звука от запасного
колеса и инструментов храните их в
соответствующих местах.
ЕСЛИ СПУСТИЛАСЬ ШИНА ВО ВРЕМЯ ДВИЖЕНИЯ
Замена шины может
представлять опасность. Для
снижения риска получения
серьезных травм с вероятным
смертельным исходом должны
соблюдаться приведенные в
этом разделе инструкции.
ОСТОРОЖНО
ODH063008
ODH063030

6-21
Действия в чрезвычайной ситуации
6
Замена колесаЗамена колеса должна
производиться в следующей
последовательности:
1. Остановить транспортное
средство на ровной твердой
поверхности.
2. Переведите рычаг переключения
передач в положение P
(парковка), задействуйте
стояночный тормоз и переведите
кнопку пуска/останова в
положение OFF (выкл.).
3. Нажать выключатель аварийной
сигнализации.
4. Достать из транспортного
средства ключ для колесных
гаек, домкрат, рукоятку
домкрата и запасное колесо. Про подъеме домкратом
транспортное средство может
соскользнуть или
перевернуться, что может
стать причиной серьезной
травмы или смерти.
Должны быть приняты
следующие меры
предосторожности:
•Не подлезайте под
автомобиль, если он
подвешен на домкрате.
•ЗАПРЕЩАЕТСЯ менять
колесо на полосе движения.
Замена колеса ВСЕГДА
должна производиться за
пределами дороги на
ровной и твердой
поверхности. Если не
удается найти площадку с
ровной и твердой
поверхностью, необходимо
вызвать эвакуатор.
(продолжение)
ОСТОРОЖНО
(продолжение)
•Домкрат должен
использоваться только
входящий в комплект
шоферского инструмента
для данного транспортного
средства.
•Домкрат для поднятия
транспортного средства
должен устанавливаться
ТОЛЬКО в специально
предназначенных для этого
местах и НИКОГДА не
должен устанавливаться под
бамперы или другие части
транспортного средства.
•Двигатель поднятого
домкратом транспортного
средства должен быть
остановлен.
•Никто не должен находиться
в транспортном средстве,
если оно поднято с
помощью домкрата.
•Необходимо следить, чтобы
дети находились на
достаточном расстоянии от
дороги и от транспортного
средства.

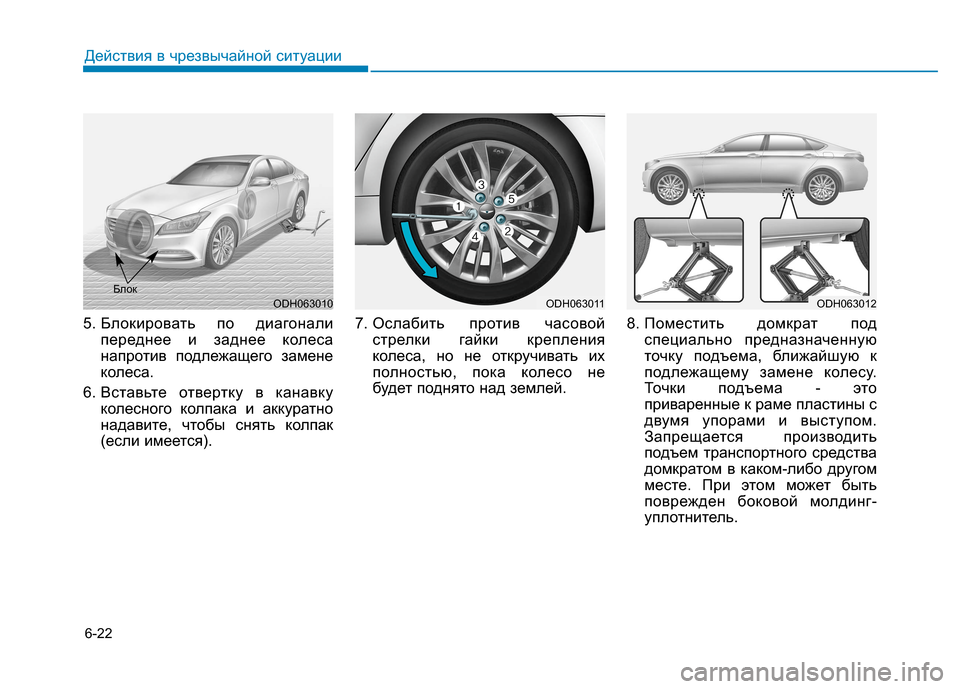

6-22
Действия в чрезвычайной ситуации
5. Блокировать по диагонали
переднее и заднее колеса
напротив подлежащего замене
колеса.
6. Вставьте отвертку в канавку
колесного колпака и аккуратно
надавите, чтобы снять колпак
(если имеется).7. Ослабить против часовой
стрелки гайки крепления
колеса, но не откручивать их
полностью, пока колесо не
будет поднято над землей.8. Поместить домкрат под
специально предназначенную
точку подъема, ближайшую к
подлежащему замене колесу.
Точки подъема - это
приваренные к раме пластины с
двумя упорами и выступом.
Запрещается производить
подъем транспортного средства
домкратом в каком-либо другом
месте. При этом может быть
поврежден боковой молдинг-
уплотнитель.
ODH063010БлокODH063011ODH063012

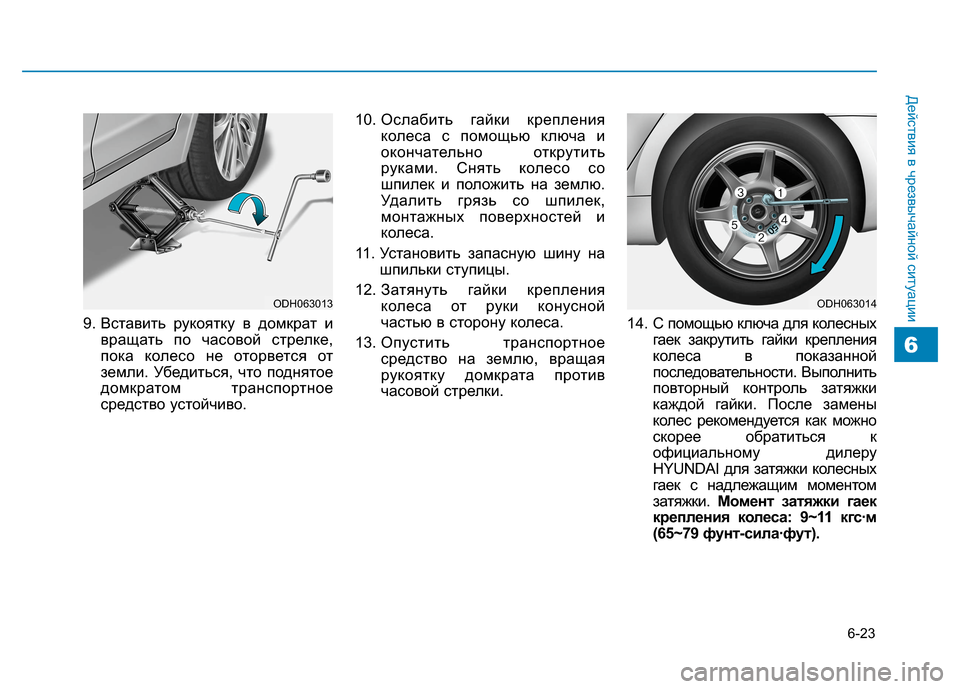

6-23
Действия в чрезвычайной ситуации
9. Вставить рукоятку в домкрат и
вращать по часовой стрелке,
пока колесо не оторвется от
земли. Убедиться, что поднятое
домкратом транспортное
средство устойчиво.10. Ослабить гайки крепления
колеса с помощью ключа и
окончательно открутить
руками. Снять колесо со
шпилек и положить на землю.
Удалить грязь со шпилек,
монтажных поверхностей и
колеса.
11. Установить запасную шину на
шпильки ступицы.
12. Затянуть гайки крепления
колеса от руки конусной
частью в сторону колеса.
13. Опустить транспортное
средство на землю, вращая
рукоятку домкрата против
часовой стрелки.14. С помощью ключа для колесных
гаек закрутить гайки крепления
колеса в показанной
последовательности. Выполнить
повторный контроль затяжки
каждой гайки. После замены
колес рекомендуется как можно
скорее обратиться к
официальному дилеру
HYUNDAI для затяжки колесных
гаек с надлежащим моментом
затяжки. Момент затяжки гаек
крепления колеса: 9~11 кгс·м
(65~79 фунт-сила·фут).
6
ODH063013ODH063014

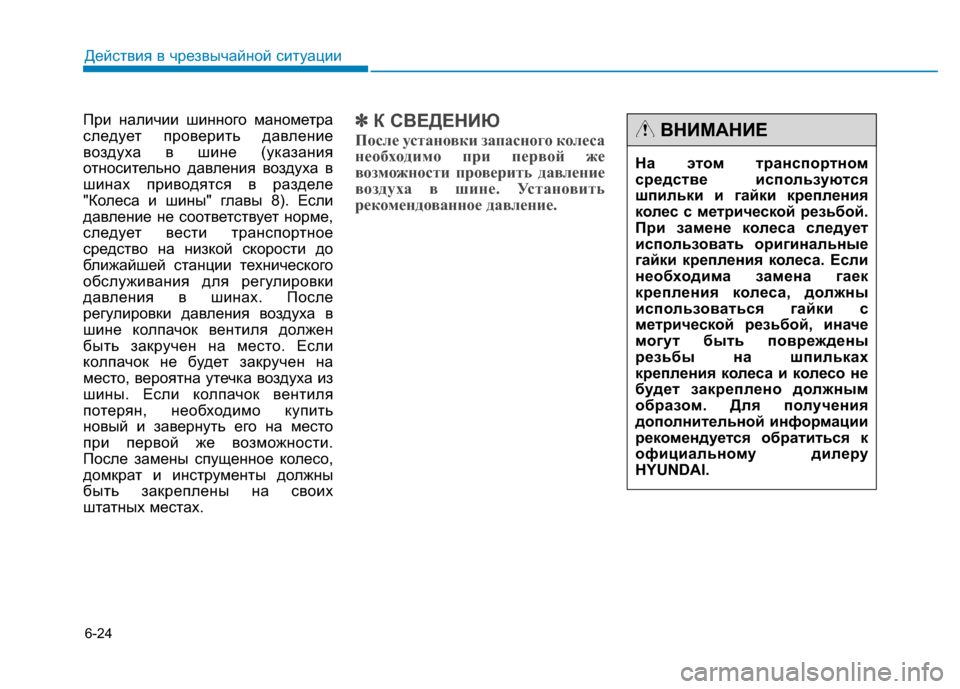

6-24
Действия в чрезвычайной ситуации
При наличии шинного манометра
следует проверить давление
воздуха в шине (указания
относительно давления воздуха в
шинах приводятся в разделе
"Колеса и шины" главы 8). Если
давление не соответствует норме,
следует вести транспортное
средство на низкой скорости до
ближайшей станции технического
обслуживания для регулировки
давления в шинах. После
регулировки давления воздуха в
шине колпачок вентиля должен
быть закручен на место. Если
колпачок не будет закручен на
место, вероятна утечка воздуха из
шины. Если колпачок вентиля
потерян, необходимо купить
новый и завернуть его на место
при первой же возможности.
После замены спущенное колесо,
домкрат и инструменты должны
быть закреплены на своих
штатных местах.
✽ ✽
К СВЕДЕНИЮ
После установки запасного колеса
необходимо при первой же
возможности проверить давление
воздуха в шине. Установить
рекомендованное давление.
На этом транспортном
средстве используются
шпильки и гайки крепления
колес с метрической резьбой.
При замене колеса следует
использовать оригинальные
гайки крепления колеса. Если
необходима замена гаек
крепления колеса, должны
использоваться гайки с
метрической резьбой, иначе
могут быть повреждены
резьбы на шпильках
крепления колеса и колесо не
будет закреплено должным
образом. Для получения
дополнительной информации
рекомендуется обратиться к
официальному дилеру
HYUNDAI.
ВНИМАНИЕ
