2014 Hyundai Genesis Инструкция по эксплуатации (in Russian)

6-33
Действия в чрезвычайной ситуации
6

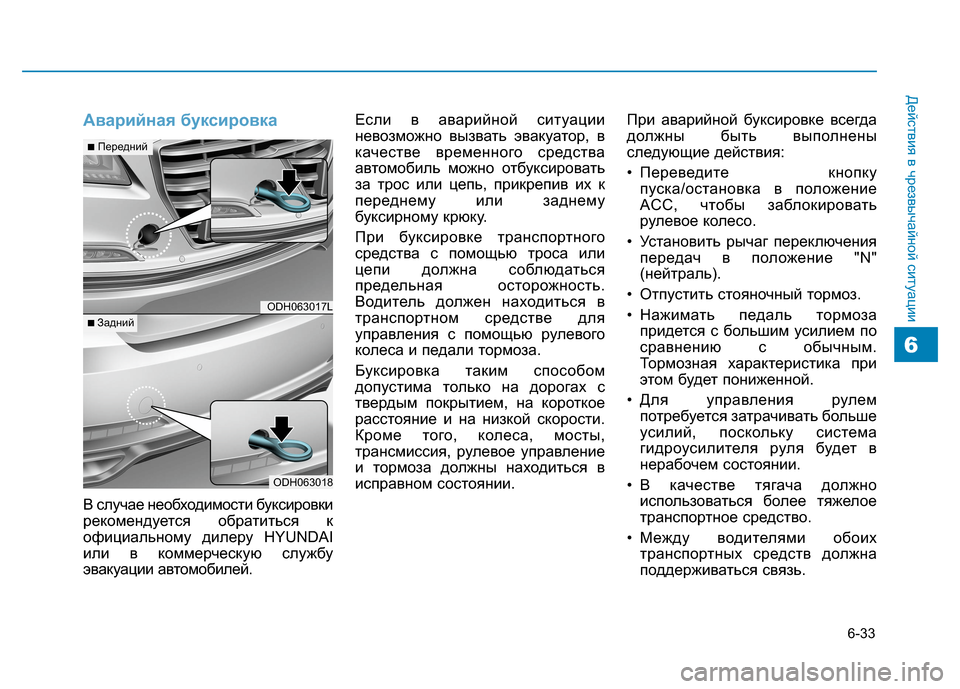

Аварийная буксировка
В случае необходимости буксировки
рекомендуется обратиться к
официальному дилеру HYUNDAI
или в коммерческую службу
эвакуации автомобилей.Если в аварийной ситуации
невозможно вызвать эвакуатор, в
качестве временного средства
автомобиль можно отбуксировать
за трос или цепь, прикрепив их к
переднему или заднему
буксирному крюку.
При буксировке транспортного
средства с помощью троса или
цепи должна соблюдаться
предельная осторожность.
Водитель должен находиться в
транспортном средстве для
управления с помощью рулевого
колеса и педали тормоза.
Буксировка таким способом
допустима только на дорогах с
твердым покрытием, на короткое
расстояние и на низкой скорости.
Кроме того, колеса, мосты,
трансмиссия, рулевое управление
и тормоза должны находиться в
исправном состоянии.При аварийной буксировке всегда
должны быть выполнены
следующие действия:
• Переведите кнопку
пуска/остановка в положение
ACC, чтобы заблокировать
рулевое колесо.
• Установить рычаг переключения
передач в положение "N"
(нейтраль).
• Отпустить стояночный тормоз.
• Нажимать педаль тормоза
придется с большим усилием по
сравнению с обычным.
Тормозная характеристика при
этом будет пониженной.
• Для управления рулем
потребуется затрачивать больше
усилий, поскольку система
гидроусилителя руля будет в
нерабочем состоянии.
• В качестве тягача должно
использоваться более тяжелое
транспортное средство.
• Между водителями обоих
транспортных средств должна
поддерживаться связь.
ODH063017L
ODH063018
■Передний
■ Задний

6-34
Действия в чрезвычайной ситуации
• Перед аварийной буксировкой
необходимо убедиться в
исправном состоянии
буксировочного крюка.
• Надежно прикрепить к
буксирному крюку буксирный
трос или цепь.
• Следует не допускать резких
рывков. Трогаться с места
следует плавно и прилагать
равномерное усилие.
• Длина буксирного троса или цепи
должна быть не менее 5 м (16
футов). Для обеспечения лучшей
видимости в середине буксирного
троса следует прикрепить белую
или красную ткань (шириной около
30 см (12 дюймов)).
• При буксировке трос или цепь
должны оставаться в натянутом
состоянии.
• Перед буксировкой необходимо
убедиться в отсутствии протечек
жидкости из автоматической
коробки передач. При наличии
протечек жидкости для
автоматической коробки передач
буксировку следует производить с
помощью погрузочной платформы
или буксировочной тележки.
ODH063025
Для предотвращения
повреждения транспортного
средства при буксировке:
•При использовании
буксирных крюков тянуть
необходимо прямо вперед.
Недопустимо тянуть в
сторону или под
вертикальным углом.
•Не следует использовать
буксирные крюки для
вытаскивания транспортного
средства из грязи, песка и т.
п., если транспортное
средство не может
выбраться самостоятельно.
•Скорость транспортного
средства должна быть
ограничена 15 км/ч (10 миль/ч),
а расстояние буксировки не
должно превышать 1,5 км (1
миля), иначе автоматическая
коробка передач может быть
повреждена.
ВНИМАНИЕ

6-35
Действия в чрезвычайной ситуации
6

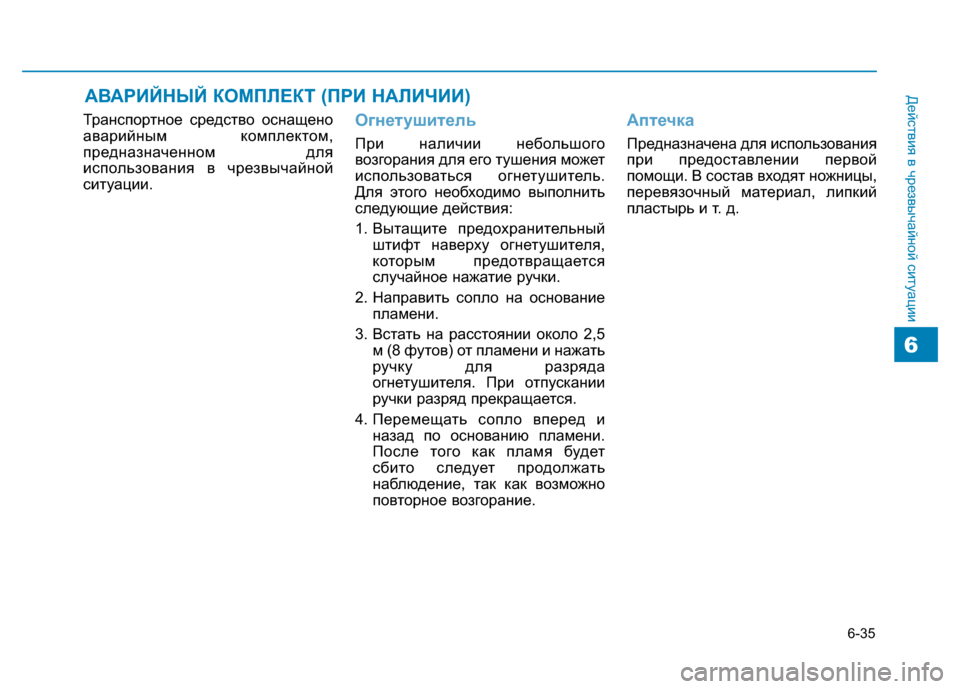

АВАРИЙНЫЙ КОМПЛЕКТ (ПРИ НАЛИЧИИ)
Транспортное средство оснащено
аварийным комплектом,
предназначенном для
использования в чрезвычайной
ситуации.Огнетушитель
При наличии небольшого
возгорания для его тушения может
использоваться огнетушитель.
Для этого необходимо выполнить
следующие действия:
1. Вытащите предохранительный
штифт наверху огнетушителя,
которым предотвращается
случайное нажатие ручки.
2. Направить сопло на основание
пламени.
3. Встать на расстоянии около 2,5
м (8 футов) от пламени и нажать
ручку для разряда
огнетушителя. При отпускании
ручки разряд прекращается.
4. Перемещать сопло вперед и
назад по основанию пламени.
После того как пламя будет
сбито следует продолжать
наблюдение, так как возможно
повторное возгорание.
Аптечка
Предназначена для использования
при предоставлении первой
помощи. В состав входят ножницы,
перевязочный материал, липкий
пластырь и т. д.

Знак аварийной остановки
Знак аварийной остановки должен
быть установлен на дороге для
предупреждения приближающихся
транспортных средств при
чрезвычайных ситуациях, как
остановка транспортного средства
на обочине из-за неисправности.
Шинный манометр
(при наличии)
Шины обычно теряют немного
воздуха при ежедневном
использовании и, вероятно, иногда
придется добавлять воздух. Это не
признак негерметичности шины, а
следствие нормального износа.
Давление в шинах всегда должно
проверяться в холодном
состояние, поскольку давление
увеличивается при увеличении
температуры.Для проверки давления в шинах
должны быть выполнены
следующие действия:
1. Открутить колпачок вентиля,
который расположен на ободе
колеса.
2. Прижать и удерживать
манометр к вентилю шины. При
этом будет выпущено
небольшое количество воздуха.
Манометр следует прижимать
достаточно крепко, чтобы
прекратился выход воздуха.
3. При сильном нажатии (без
выпуска воздуха) будет
выполнено измерение.
4. По показанию манометра можно
определить фактическое
давление воздуха в шинах.
5. Отрегулировать требуемое
давление воздуха в шинах. См.
"Колеса и шины" в главе 8.
6. Завернуть на место колпачок
вентиля.
ODH063005
ODH063004
Действия в чрезвычайной ситуации
6-36

Техническое обслуживание
7
7
Техническое обслуживание
ОТСЕК ДВИГАТЕЛЯ ..........................................7-3
КОМПЛЕКС РАБОТ ПО ТЕХНИЧЕСКОМУ
ОБСЛУЖИВАНИЮ ............................................7-5
Ответственность владельца ..................................7-5
Меры предосторожности при проведении
технического обслуживания владельцем
автомобиля..............................................................7-6
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ,
ВЫПОЛНЯЕМОЕ ВЛАДЕЛЬЦЕМ
АВТОМОБИЛЯ ...................................................7-8
График технического обслуживания,
проводимого владельцем автомобиля .................7-8
КОМПЛЕКС РАБОТ ПО ПЕРИОДИЧЕСКОМУ
ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ............7-11
Тяжелые условия эксплуатации ..........................7-20
ПОЗИЦИИ ПЕРИОДИЧЕСКОГО
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ .............7-21
СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ ..................7-26
Проверка уровня моторного масла .....................7-26
Замена моторного масла и фильтра...................7-27
ЖИДКОСТЬ СИСТЕМЫ ОХЛАЖДЕНИЯ .......7-29
Проверка уровня охлаждающей жидкости .........7-29
Замена охлаждающей жидкости .........................7-32
ТОРМОЗНАЯ ЖИДКОСТЬ ..............................7-33
Проверка уровня тормозной жидкости ...............7-33
ЖИДКОСТЬ ОМЫВАТЕЛЯ ВЕТРОВОГО
СТЕКЛА ............................................................7-35
Проверка уровня жидкости в бачке омывателя
ветрового стекла ...................................................7-35
СТОЯНОЧНЫЙ ТОРМОЗ ................................7-36
Проверка стояночного тормоза ...........................7-36
ВОЗДУШНЫЙ ФИЛЬТР ...................................7-37
Замена фильтра....................................................7-37
ВОЗДУШНЫЙ ФИЛЬТР СИСТЕМЫ
УПРАВЛЕНИЯ МИКРОКЛИМАТОМ................7-38
Состояния фильтра ..............................................7-38
Замена фильтра....................................................7-38
ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ .....................7-40
Проверка состояния щеток ..................................7-40
Замена щеток ........................................................7-40
Щетка стеклоочистителя ветрового стекла ........7-41
АККУМУЛЯТОРНАЯ БАТАРЕЯ.......................7-43
Рекомендации по обращению с аккумуляторной
батареей ................................................................7-43
Наклейка с указанием емкости аккумуляторной
батареи (см. пример) ............................................7-45
Подзарядка аккумуляторной батареи .................7-46
Сброс параметров приборов ...............................7-47

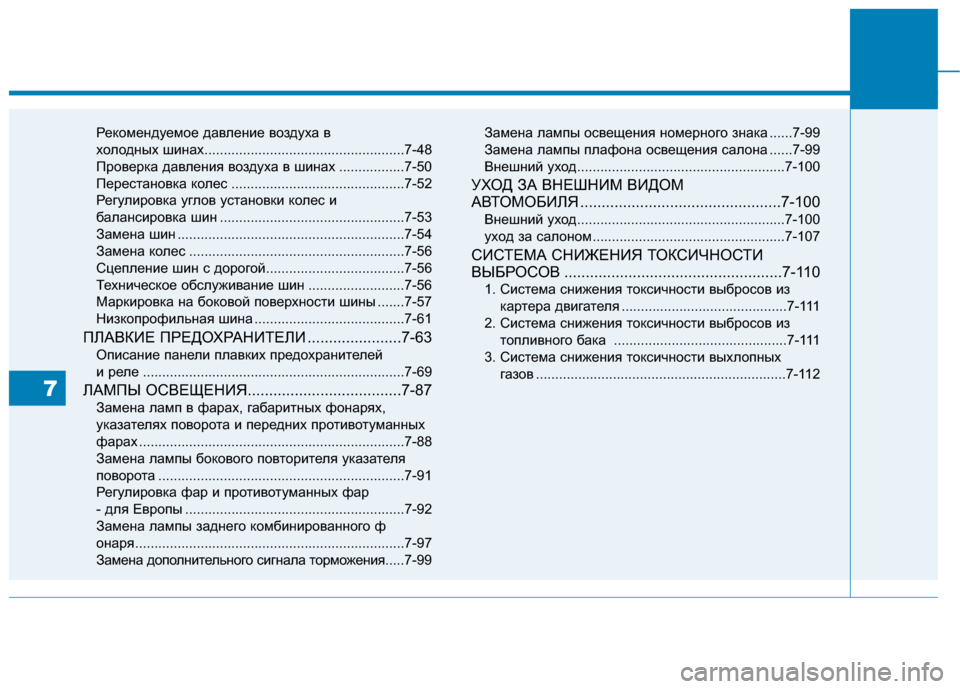

КОЛЕСА И ШИНЫ ...........................................7-48
Уход за шинами ....................................................7-48
7

Рекомендуемое давление воздуха в
холодных шинах....................................................7-48
Проверка давления воздуха в шинах .................7-50
Перестановка колес .............................................7-52
Регулировка углов установки колес и
балансировка шин ................................................7-53
Замена шин ...........................................................7-54
Замена колес ........................................................7-56
Сцепление шин с дорогой....................................7-56
Техническое обслуживание шин .........................7-56
Маркировка на боковой поверхности шины .......7-57
Низкопрофильная шина .......................................7-61
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ......................7-63
Описание панели плавких предохранителей
и реле ....................................................................7-69
ЛАМПЫ ОСВЕЩЕНИЯ....................................7-87
Замена ламп в фарах, габаритных фонарях,
указателях поворота и передних противотуманных
фарах .....................................................................7-88
Замена лампы бокового повторителя указателя
поворота ................................................................7-91
Регулировка фар и противотуманных фар
- для Европы .........................................................7-92
Замена лампы заднего комбинированного ф
онаря ......................................................................7-97
Замена дополнительного сигнала торможения.....7-99Замена лампы освещения номерного знака ......7-99
Замена лампы плафона освещения салона ......7-99
Внешний уход......................................................7-100
УХОД ЗА ВНЕШНИМ ВИДОМ
АВТОМОБИЛЯ ...............................................7-100
Внешний уход......................................................7-100
уxoд зa caлoнoм..................................................7-107
СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ
ВЫБРОСОВ ...................................................7-110
1. Система снижения токсичности выбросов из
картера двигателя ...........................................7-111
2. Система снижения токсичности выбросов из
топливного бака .............................................7-111
3. Система снижения токсичности выхлопных
газов .................................................................7-112
7

7-3
Техническое обслуживание
7

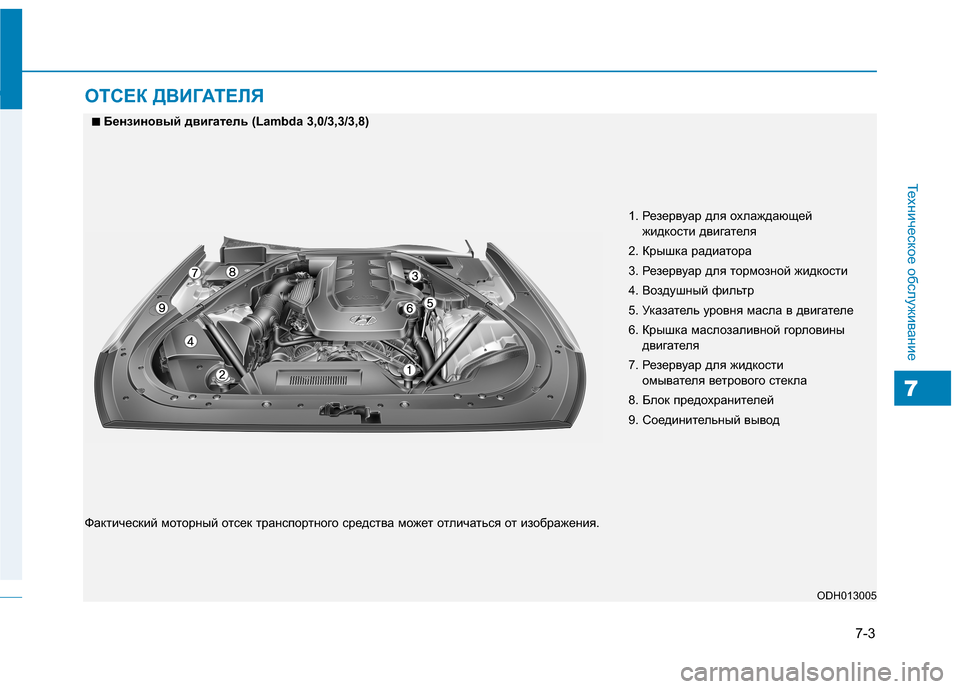

ОТСЕК ДВИГАТЕЛЯ
1. Резервуар для охлаждающей
жидкости двигателя
2. Крышка радиатора
3. Резервуар для тормозной жидкости
4. Воздушный фильтр
5. Указатель уровня масла в двигателе
6. Крышка маслозаливной горловины
двигателя
7. Резервуар для жидкости
омывателя ветрового стекла
8. Блок предохранителей
9. Соединительный вывод
ODH013005 ■ ■
Бензиновый двигатель (Lambda 3,0/3,3/3,8)
Фактический моторный отсек транспортного средства может отличаться от изображения.

7-4
Техническое обслуживание

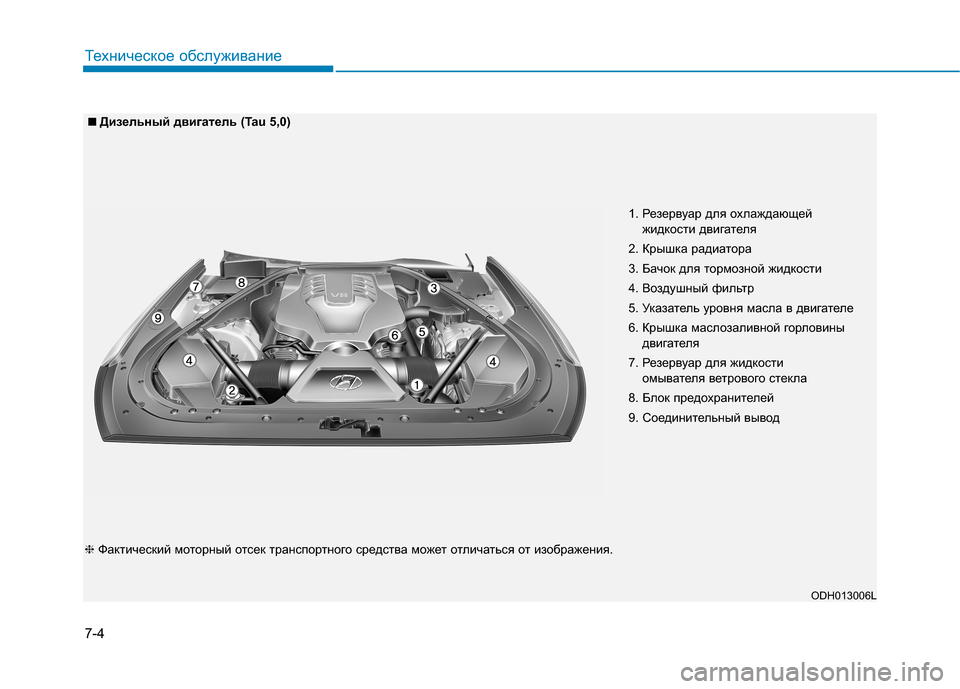

1. Резервуар для охлаждающей
жидкости двигателя
2. Крышка радиатора
3. Бачок для тормозной жидкости
4. Воздушный фильтр
5. Указатель уровня масла в двигателе
6. Крышка маслозаливной горловины
двигателя
7. Резервуар для жидкости
омывателя ветрового стекла
8. Блок предохранителей
9. Соединительный вывод
■ ■Дизельный двигатель (Tau 5,0)
❈Фактический моторный отсек транспортного средства может отличаться от изображения.
ODH013006L
