2014 Hyundai Genesis Инструкция по эксплуатации (in Russian)

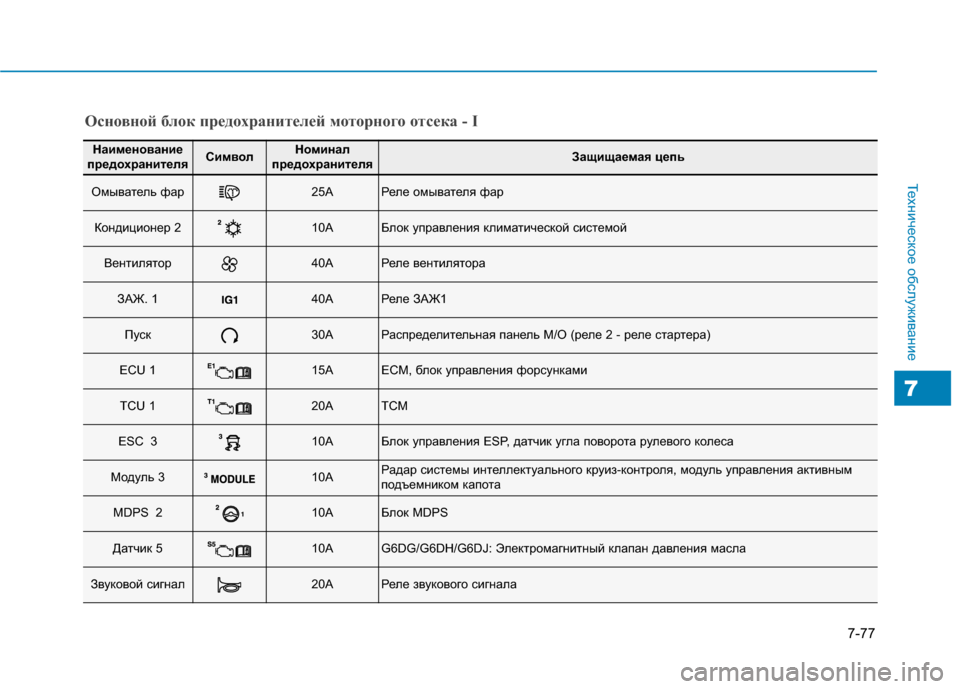

7-77
Техническое обслуживание
7
Основной блок предохранителей моторного отсека - I
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
Омыватель фар25AРеле омывателя фар
Кондиционер 210AБлок управления климатической системой
Вентилятор40AРеле вентилятора
ЗАЖ. 140AРеле ЗАЖ1
Пуск30AРаспределительная панель М/О (реле 2 - реле стартера)
ECU 115AECM, блок управления форсунками
TCU 120ATCM
ESC 310AБлок управления ESP, датчик угла поворота рулевого колеса
Модуль 310AРадар системы интеллектуального круиз-контроля, модуль управления активным
подъемником капота
MDPS 210AБлок MDPS
Датчик 510AG6DG/G6DH/G6DJ: Электромагнитный клапан давления масла
Звуковой сигнал20AРеле звукового сигнала

7-78
Техническое обслуживание
Основной блок предохранителей моторного отсека - I
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
ECU 210AECM, блок управления форсунками, генератор (G8BE)
TCU 215ATCM, переключатель диапазонов коробки передач, блок управления 4WD
(G6DG/G6DH/G6DJ)
EPB 215AМодуль электрического стояночного тормоза
EPB 115AМодуль электрического стояночного тормоза
ACC40AРеле ACC

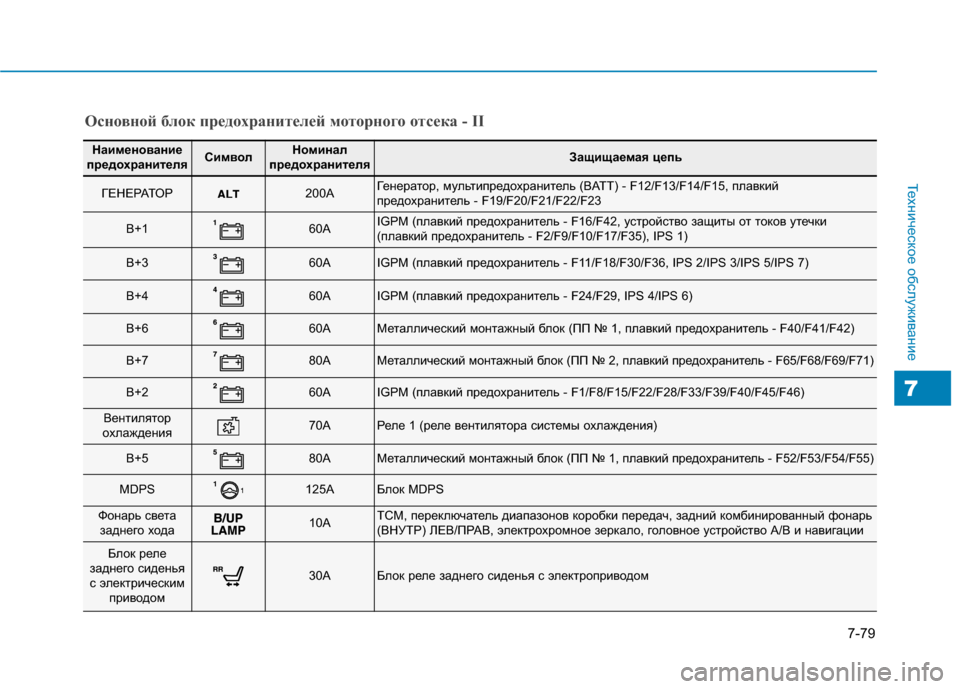

7-79
Техническое обслуживание
7
Основной блок предохранителей моторного отсека - II
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
ГЕНЕРАТОР200AГенератор, мультипредохранитель (BATT) - F12/F13/F14/F15, плавкий
предохранитель - F19/F20/F21/F22/F23
B+160AIGPM (плавкий предохранитель - F16/F42, устройство защиты от токов утечки
(плавкий предохранитель - F2/F9/F10/F17/F35), IPS 1)
B+360AIGPM (плавкий предохранитель - F11/F18/F30/F36, IPS 2/IPS 3/IPS 5/IPS 7)
B+460AIGPM (плавкий предохранитель - F24/F29, IPS 4/IPS 6)
B+660AМеталлический монтажный блок (ПП № 1, плавкий предохранитель - F40/F41/F42)
B+780AМеталлический монтажный блок (ПП № 2, плавкий предохранитель - F65/F68/F69/F71)
B+260AIGPM (плавкий предохранитель - F1/F8/F15/F22/F28/F33/F39/F40/F45/F46)
Вентилятор
охлаждения70AРеле 1 (реле вентилятора системы охлаждения)
B+580AМеталлический монтажный блок (ПП № 1, плавкий предохранитель - F52/F53/F54/F55)
MDPS125AБлок MDPS
Фонарь света
заднего хода10ATCM, переключатель диапазонов коробки передач, задний комбинированный фонарь
(ВНУТР) ЛЕВ/ПРАВ, электрохромное зеркало, головное устройство А/В и навигации
Блок реле
заднего сиденья
с электрическим
приводом
30AБлок реле заднего сиденья с электроприводом

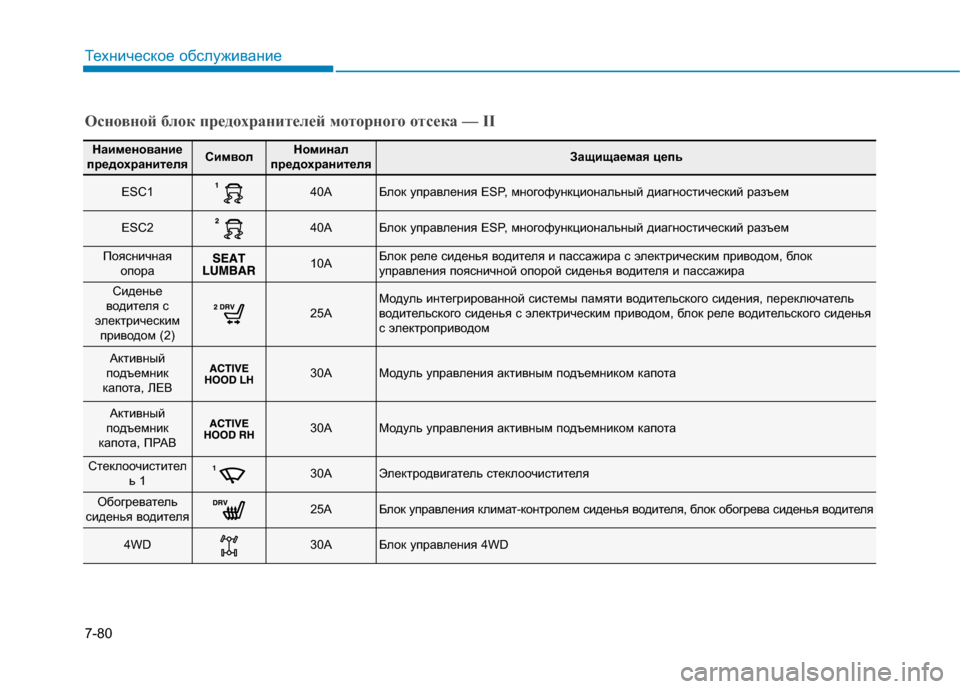

7-80
Техническое обслуживание
Основной блок предохранителей моторного отсека — II
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
ESC140AБлок управления ESP, многофункциональный диагностический разъем
ESC240AБлок управления ESP, многофункциональный диагностический разъем
Поясничная
опора10AБлок реле сиденья водителя и пассажира с электрическим приводом, блок
управления поясничной опорой сиденья водителя и пассажира
Сиденье
водителя с
электрическим
приводом (2)
25AМодуль интегрированной системы памяти водительского сидения, переключатель
водительского сиденья с электрическим приводом, блок реле водительского сиденья
с электроприводом
Активный
подъемник
капота, ЛЕВ30AМодуль управления активным подъемником капота
Активный
подъемник
капота, ПРАВ30AМодуль управления активным подъемником капота
Стеклоочистител
ь 130AЭлектродвигатель стеклоочистителя
Обогреватель
сиденья водителя25AБлок управления климат-контролем сиденья водителя, блок обогрева сиденья водителя
4WD30AБлок управления 4WD

7-81
Техническое обслуживание
7
Основной блок предохранителей моторного отсека — II
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
Устройство
предварительног
о натяжения
ремня
безопасности 1
30AМодуль устройства предварительного натяжения ремня безопасности
Устройство
предварительног
о натяжения
ремня
безопасности 2
30AМодуль устройства предварительного натяжения ремня безопасности
Соленоид фары
дальнего света10AМеталлический монтажный блок (ПП № 2 - реле соленоида фары дальнего света)

7-82
Техническое обслуживание
Панель предохранителей в
багажнике (задний блок
предохранителей)
С внутренней стороны крышки
блока реле и предохранителей
находится этикетка с указанием
названий предохранителей и их
номинала.
ODH073052L
ODH073036
✽ ✽
К СВЕДЕНИЮ
Приведенные в этом руководстве описания блока предохранителей
применимы не ко всем транспортным средствам (в зависимости от
вариантного исполнения). Все данные актуальны на момент публикации.
При проверке блока предохранителей следует использовать этикетку
блока предохранителей для данного транспортного средства.

7-83
Техническое обслуживание
7
Панель предохранителей в багажнике (задний блок предохранителей)
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
Крышка
багажника30AУправляющий модуль крышки багажника
Задняя правая
дверь с
электрическими
приводами
15AЗамок задней правой двери
Дверной замок 215AМодуль двери пассажира
Задняя левая
дверь с
электрическими
приводами
15AЗамок задней левой двери
ЗАПАСНОЙ 315AЗапасной предохранитель
ЗАПАСНОЙ 110AЗапасной предохранитель
Сиденье
пассажира с
электроприводом25AБлок реле пассажирского сиденья с электрическим приводом
Крышка люка
топливозаливной
горловины10AРеле открытия крышки люка топливного бака, переключатель панели приборов
ECS15AБлок ECS
Дверной замок 110AМодуль двери водителя

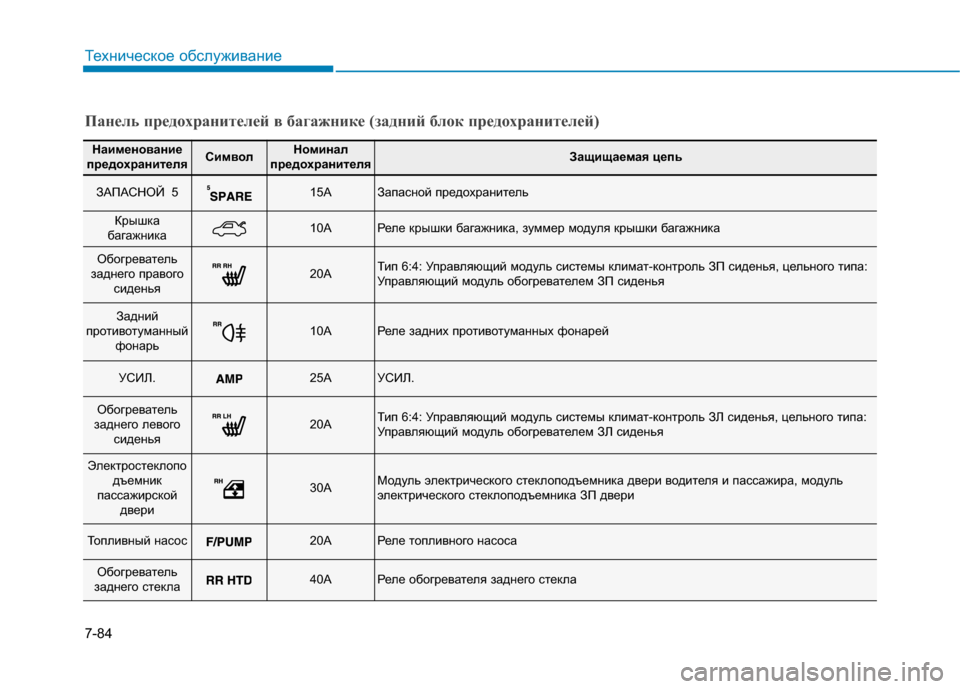

7-84
Техническое обслуживание
Панель предохранителей в багажнике (задний блок предохранителей)
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
ЗАПАСНОЙ 515AЗапасной предохранитель
Крышка
багажника10AРеле крышки багажника, зуммер модуля крышки багажника
Обогреватель
заднего правого
сиденья20AТип 6:4: Управляющий модуль системы климат-контроль ЗП сиденья, цельного типа:
Управляющий модуль обогревателем ЗП сиденья
Задний
противотуманный
фонарь10AРеле задних противотуманных фонарей
УСИЛ.25AУСИЛ.
Обогреватель
заднего левого
сиденья20AТип 6:4: Управляющий модуль системы климат-контроль ЗЛ сиденья, цельного типа:
Управляющий модуль обогревателем ЗЛ сиденья
Электростеклопо
дъемник
пассажирской
двери
30AМодуль электрического стеклоподъемника двери водителя и пассажира, модуль
электрического стеклоподъемника ЗП двери
Топливный насос20AРеле топливного насоса
Обогреватель
заднего стекла40AРеле обогревателя заднего стекла
