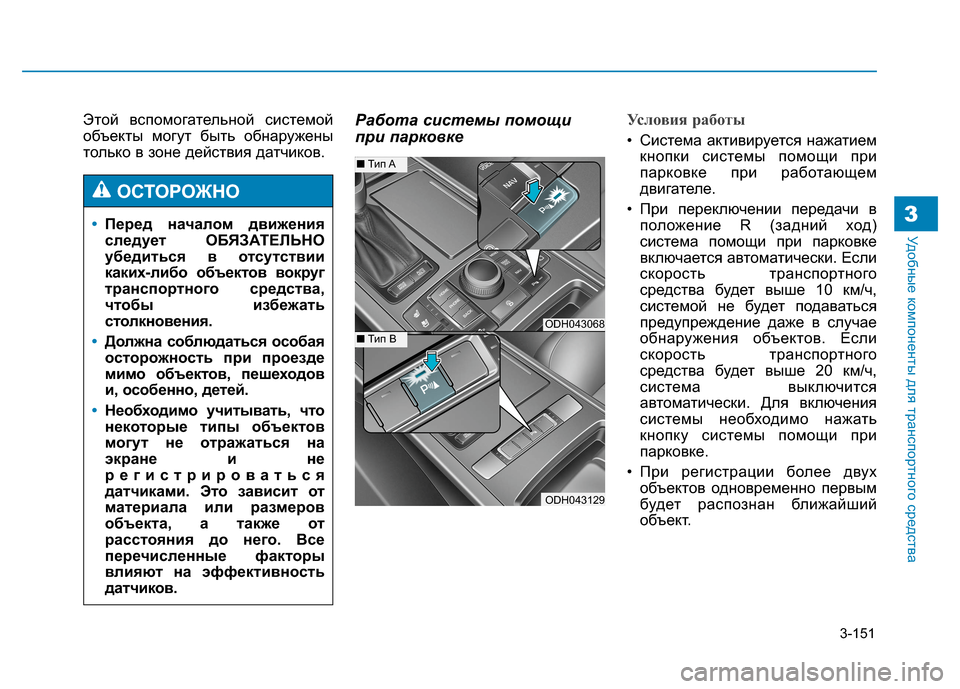

3-151
Удобные компоненты для транспортного средства3
Этой вспомогательной системой
объекты могут быть обнаружены
только в зоне действия датчиков.Работа системы помощи
при парковкеУсловия работы
• Система активируется нажатием
кнопки системы помощи при
парковке при работающем
двигателе.
• При переключении передачи в
положение R (задний ход)
система помощи при парковке
включается автоматически. Если
скорость транспортного
средства будет выше 10 км/ч,
системой не будет подаваться
предупреждение даже в случае
обнаружения объектов. Если
скорость транспортного
средства будет выше 20 км/ч,
система выключится
автоматически. Для включения
системы необходимо нажать
кнопку системы помощи при
парковке.
• При регистрации более двух
объектов одновременно первым
будет распознан ближайший
объект.
ODH043068
ODH043129
■Тип A
■Тип B
•Перед началом движения
следует ОБЯЗАТЕЛЬНО
убедиться в отсутствии
каких-либо объектов вокруг
транспортного средства,
чтобы избежать
столкновения.
•Должна соблюдаться особая
осторожность при проезде
мимо объектов, пешеходов
и, особенно, детей.
•Необходимо учитывать, что
некоторые типы объектов
могут не отражаться на
экране и не
регистрироваться
датчиками. Это зависит от
материала или размеров
объекта, а также от
расстояния до него. Все
перечисленные факторы
влияют на эффективность
датчиков.
ОСТОРОЖНО

3-152
Удобные компоненты для транспортного средства
✽ ✽
К СВЕДЕНИЮ
• Индикатор, объекты и состояние
датчиков могут отличаться от
показанных на рисунке. Если
индикатор мигает, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
• Если звуковые
предупредительные сигналы не
подаются или зуммер включается
сразу после перевода рычага
переключения передач в
положение R (задний ход), это
может указывать на
неисправность системы помощи
при парковке задним ходом. В
этом случае рекомендуется как
можно скорее обратиться к
официальному дилеру HYUNDAI
для проверки транспортного
средства.
Расстояние от объекта
Предупреждающий индикаторПредупредительны
й звуковой сигналПри движении
передним ходомПри движении
задним ходом
100cm~61cmПереднее-Время от времени
включается зуммер
120cm~61cmЗаднее-Время от времени
включается зуммер
60cm~31cm
ПереднееЧасто включается
зуммер
Заднее-Часто включается
зуммер
30cm
ПереднееНепрерывно звучит
зуммер
Заднее-Непрерывно звучит
зуммер
Типы предупреждающих звуковых сигналов и индикаторов

3-153
Удобные компоненты для транспортного средства3
Условия, при которых
система парковки не
работает правильно
Система парковки может не
работать правильно при
следующих условиях:
• Датчик обледенел (после того,
как лед растает, датчик начинает
работать нормально).
• Поверхность датчика покрыта
каким-либо веществом, например,
снегом или водой, либо крышка
датчика заблокирована. (после
очистки поверхности или
разблокирования датчика система
работает нормально).
Отказ системы парковки
возможен при следующих
условиях:
• Движение по дорогам с
неровной поверхностью,
например, дорогам без
покрытия, гравию, ухабам или
дорогам, имеющим уклон.
• Объекты, издающие избыточно
сильные звуки, такие как
звуковые сигналы автомобилей,
громко работающие двигатели
мотоциклов или пневматические
тормоза грузовых автомобилей,
могут нарушать нормальное
функционирование датчиков.
• Сильный дождь или брызги
воды.
• Радиопередатчики или
мобильные телефоны,
находящиеся вблизи датчика.
• Снег на поверхности датчиков.
• На транспортном средстве
установлено оборудование
сторонних изготовителей,
изменена высота бампера или
установка датчиков.
Дальность обнаружения
препятствий может сокращаться,
если:
• Температура наружного воздуха
очень высокая или очень низкая.
• Объекты имеют недостаточные
габаритные размеры для
обнаружения (менее 1 м) или
диаметр менее 14 см.
Перечисленные ниже объекты
могут быть не обнаружены
датчиками:
• Острые или тонкие предметы,
такие как тросы, цепи или
небольшие столбики.
• Объекты, которые поглощают
звуковой сигнал, излучаемы
датчиком, такие как ткани,
губчатые материалы или снег.

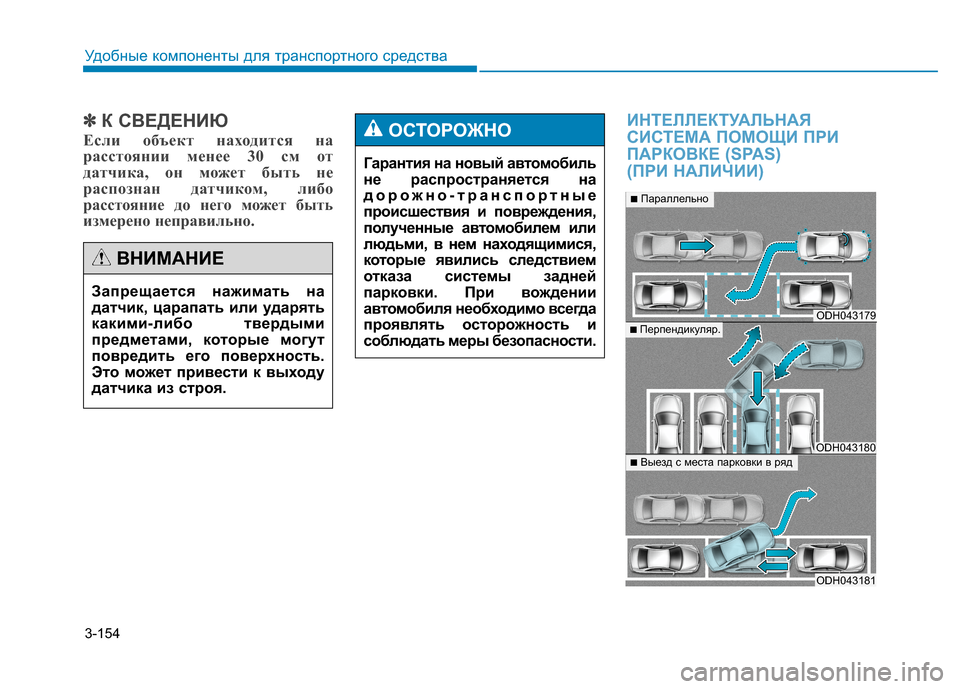

3-154
Удобные компоненты для транспортного средства
✽ ✽
К СВЕДЕНИЮ
Если объект находится на
расстоянии менее 30 см от
датчика, он может быть не
распознан датчиком, либо
расстояние до него может быть
измерено неправильно.
ИНТЕЛЛЕКТУАЛЬНАЯ
СИСТЕМА ПОМОЩИ ПРИ
ПАРКОВКЕ (SPAS)
(ПРИ НАЛИЧИИ)
Запрещается нажимать на
датчик, царапать или ударять
какими-либо твердыми
предметами, которые могут
повредить его поверхность.
Это может привести к выходу
датчика из строя.
ВНИМАНИЕ
Гарантия на новый автомобиль
не распространяется на
дорожно-транспортные
происшествия и повреждения,
полученные автомобилем или
людьми, в нем находящимися,
которые явились следствием
отказа системы задней
парковки. При вождении
автомобиля необходимо всегда
проявлять осторожность и
соблюдать меры безопасности.
ОСТОРОЖНО
ODH043179
ODH043180
ODH043181
■Параллельно
■ Перпендикуляр.
■Выезд с места парковки в ряд

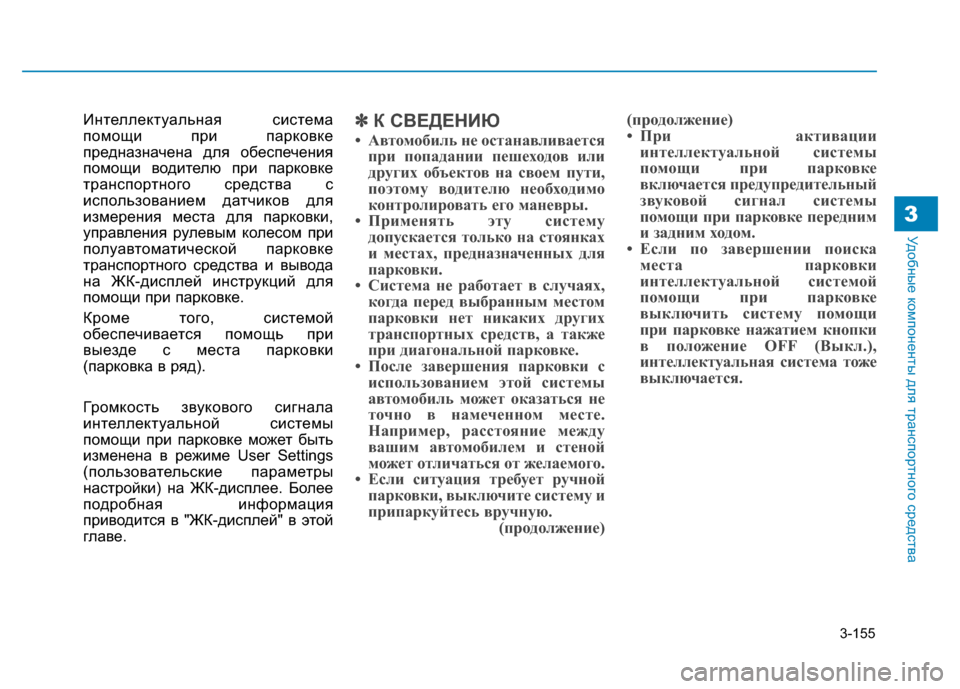

3-155
Удобные компоненты для транспортного средства3
Интеллектуальная система
помощи при парковке
предназначена для обеспечения
помощи водителю при парковке
транспортного средства с
использованием датчиков для
измерения места для парковки,
управления рулевым колесом при
полуавтоматической парковке
транспортного средства и вывода
на ЖК-дисплей инструкций для
помощи при парковке.
Кроме того, системой
обеспечивается помощь при
выезде с места парковки
(парковка в ряд).
Громкость звукового сигнала
интеллектуальной системы
помощи при парковке может быть
изменена в режиме User Settings
(пользовательские параметры
настройки) на ЖК-дисплее. Более
подробная информация
приводится в "ЖК-дисплей" в этой
главе.✽ ✽
К СВЕДЕНИЮ
• Автомобиль не останавливается
при попадании пешеходов или
других объектов на своем пути,
поэтому водителю необходимо
контролировать его маневры.
• Применять эту систему
допускается только на стоянках
и местах, предназначенных для
парковки.
• Система не работает в случаях,
когда перед выбранным местом
парковки нет никаких других
транспортных средств, а также
при диагональной парковке.
• После завершения парковки с
использованием этой системы
автомобиль может оказаться не
точно в намеченном месте.
Например, расстояние между
вашим автомобилем и стеной
может отличаться от желаемого.
• Если ситуация требует ручной
парковки, выключите систему и
припаркуйтесь вручную.
(продолжение)(продолжение)
• При активации
интеллектуальной системы
помощи при парковке
включается предупредительный
звуковой сигнал системы
помощи при парковке передним
и задним ходом.
• Если по завершении поиска
места парковки
интеллектуальной системой
помощи при парковке
выключить систему помощи
при парковке нажатием кнопки
в положение OFF (Выкл.),
интеллектуальная система тоже
выключается.

3-156
Удобные компоненты для транспортного средства
Необходимые условия для
работы системы
•Интеллектуальная система
помощи при парковке может
рассматриваться только в
качестве вспомогательной
функции. Водитель обязан
следить за объектами
спереди и сзади
автомобиля.
Функциональность
интеллектуальной системы
помощи при парковке может
зависеть от множества
факторов и окружающих
условий, поэтому
ответственность всегда
несет водитель.
•При неправильно
отрегулированных колесах
система может работать
нештатным образом.
Рекомендуется обратиться к
официальному дилеру
HYUNDAI для проверки
транспортного средства.
(продолжение)
ОСТОРОЖНО
(продолжение)
•При использовании шин или
колес с размером,
отличным от
рекомендованных дилером
HYUNDAI, система может
функционировать
нештатным образом. Всегда
используйте шины и колеса
одного размера.
•При использовании
дополнительной рамки для
номерного знака
интеллектуальной системой
помощи при парковке может
генерироваться
несоответствующее
звуковое предупреждения.
ОСТОРОЖНО
ODH043182
ODH043183
ODH043184
■Правая сторона
- Параллельно■Левая сторона
- Параллельно
■Правая сторона
- Перпендикуляр.■Левая сторона
- Перпендикуляр.
■Левая сторона
- Выезд с места
парковки в ряд■Левая сторона
- Выезд с места
парковки в ряд

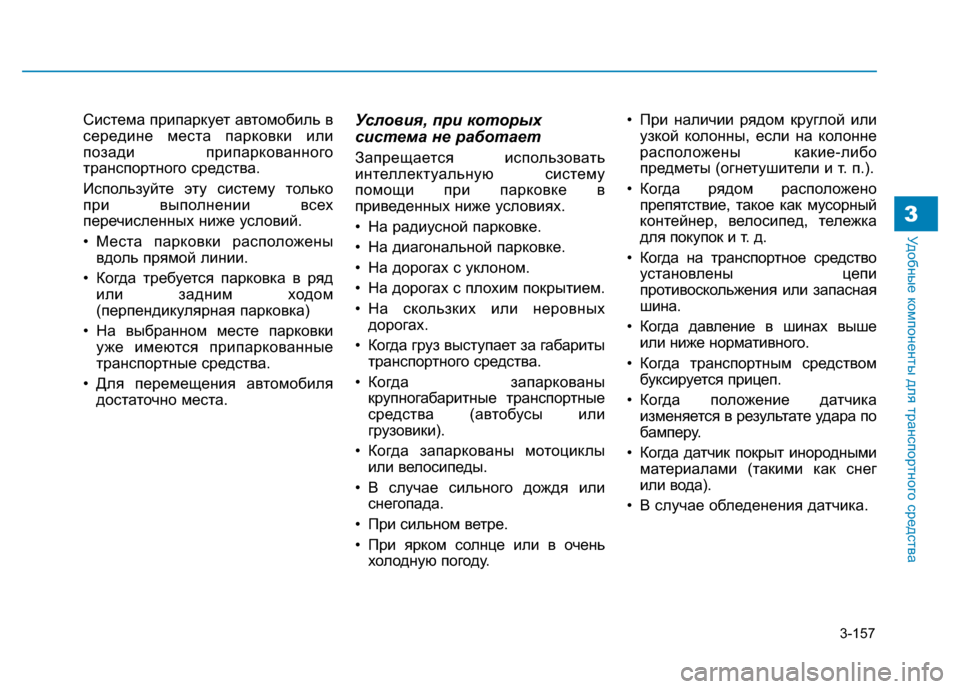

3-157
Удобные компоненты для транспортного средства3
Система припаркует автомобиль в
середине места парковки или
позади припаркованного
транспортного средства.
Используйте эту систему только
при выполнении всех
перечисленных ниже условий.
• Места парковки расположены
вдоль прямой линии.
• Когда требуется парковка в ряд
или задним ходом
(перпендикулярная парковка)
• На выбранном месте парковки
уже имеются припаркованные
транспортные средства.
• Для перемещения автомобиля
достаточно места.Условия, при которых
система не работает
Запрещается использовать
интеллектуальную систему
помощи при парковке в
приведенных ниже условиях.
• На радиусной парковке.
• На диагональной парковке.
• На дорогах с уклоном.
• На дорогах с плохим покрытием.
• На скользких или неровных
дорогах.
• Когда груз выступает за габариты
транспортного средства.
• Когда запаркованы
крупногабаритные транспортные
средства (автобусы или
грузовики).
• Когда запаркованы мотоциклы
или велосипеды.
• В случае сильного дождя или
снегопада.
• При сильном ветре.
• При ярком солнце или в очень
холодную погоду.• При наличии рядом круглой или
узкой колонны, если на колонне
расположены какие-либо
предметы (огнетушители и т. п.).
• Когда рядом расположено
препятствие, такое как мусорный
контейнер, велосипед, тележка
для покупок и т. д.
• Когда на транспортное средство
установлены цепи
противоскольжения или запасная
шина.
• Когда давление в шинах выше
или ниже нормативного.
• Когда транспортным средством
буксируется прицеп.
• Когда положение датчика
изменяется в результате удара по
бамперу.
• Когда датчик покрыт инородными
материалами (такими как снег
или вода).
• В случае обледенения датчика.

3-158
Удобные компоненты для транспортного средства
• Когда в зоне обнаружения
датчиков установлены
дополнительные принадлежности
(держатель номерного знака,
например).
• Когда на транспортном средстве
установлены шины
несоответствующего размера.
• При неправильной регулировке
колес.
• В случае сильного наклона
транспортного средства на одну
сторону.
• В случае ультразвуковых помех
от других транспортных средств,
таких как звуковые сигналы
клаксона, шум двигателей
мотоциклов, шум
пневматических тормозных
систем тяжелых транспортных
средств и сигналы систем
помощи при парковке других
транспортных средств.Использование
интеллектуальной системы
помощи при парковке в
приведенных ниже условиях
может привести к
неожиданным результатам, в
том числе к серьезному
дорожно-транспортное
происшествию.
(продолжение)
ОСТОРОЖНО(продолжение)
1. Парковка на уклонах
В процессе парковки на уклоне
водитель должен использовать
педали акселератора и
тормоза. Если водитель
неуверенно управляет
педалями акселератора и
тормоза, может произойти
дорожно-транспортное
происшествие.
(продолжение)
ODH043185
