2014 Hyundai Genesis Инструкция по эксплуатации (in Russian)

7-69
Техническое обслуживание
7

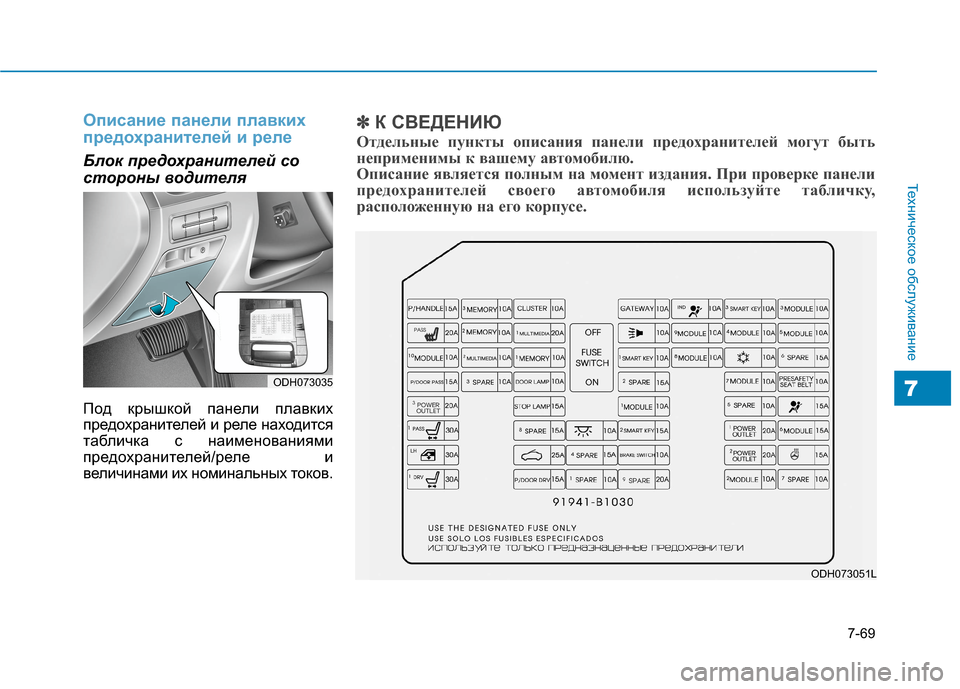

Описание панели плавких
предохранителей и реле
Блок предохранителей со
стороны водителя
Под крышкой панели плавких
предохранителей и реле находится
табличка с наименованиями
предохранителей/реле и
величинами их номинальных токов.
ODH073051L
✽ ✽
К СВЕДЕНИЮ
Отдельные пункты описания панели предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на момент издания. При проверке панели
предохранителей своего автомобиля используйте табличку,
расположенную на его корпусе.
ODH073035

7-70
Техническое обслуживание
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
Рукоятка
переключения
питания15AМодуль регулирования положения рулевой колонки
ЗУ 310AНаружное зеркало с электроприводом со стороны пассажира
Комбинация
приборов10AПриборная панель, проектор на лобовое стекло
Шлюз10AШлюз (ЗАЖ.1 (MCU))
Индикатор
подушки
безопасности10AКомбинация приборов, блок управления климатической системой (подушка
безопасности пассажира Вкл/Выкл)
Электронный
ключ 310AБлок управления эл. ключами
Модуль 310ABCM, выключатель спортивного режима, выключатель сигнала торможения,
модуль дверей водителя и пассажира, модуль задней левой и правой дверей
Обогреватель
сиденья пассажира20AУправляющий модуль климат-контроля сиденья пассажира, управляющий модуль
обогревателя сиденья пассажира
ЗУ 210AНаружное зеркало с электроприводом со стороны водителя
Мультимедиа 120AF16 10 А (МУЛЬТИМЕДИА 2), головное устройство А/В и навигации
Охранная
сигнализация10AРеле сирены охранной сигнализации
Модуль 910AПодрулевой переключатель
Блок предохранителей со стороны водителя

7-71
Техническое обслуживание
7
Блок предохранителей со стороны водителя
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
Модуль 410A
Модуль LKAS, модуль регулирования положения рулевой колонки, бок ECS, выключатель
панели, модуль контроля давления в шинах, модуль интеллектуально системы помощи
при парковке, левый и правый выключатели консоли, радар обнаружения объектов в
непросматриваемой зоне ЛЕВ/ПРАВ, переключатель электрического стояночного тормоза,
задний датчик помощи при парковке, ЛЕВ/ПРАВ, задний датчик помощи при парковке
(центральный) ЛЕВ/ПРАВ
Модуль 510A
Многофункциональный диагностический разъем, головное устройство А/В и навигации,
электрохромное зеркало, блок управления климатической системой, видеорегистратор,
усилитель, модуль управления климат-контролем сидений водителя и пассажира, модуль
управления климат-контролем задних сидений (лев. и прав.), модуль управления
обогревом пассажирского и водительского сидений, модуль управления обогревом задних
сидений (левого и правого), модуль интегрированной системы памяти водительского
сидения, выключатель управления водительским сиденьем с электроприводом
Модуль 1010ABCM
Мультимедиа 210AКлавиатура, видеорегистратор, передний монитор, задний выключатель
аудиосистемы, задний монитор ЛЕВ/ПРАВ
ЗУ 110AМодуль регулирования положения рулевой колонки, внешний зуммер, управляющий
модуль BCMA/C, модуль контроля давления в шинах, стрелочные часы, проектор на
лобовое стекло, комбинация приборов
Электронный
ключ 110AКнопка пуска и останова
Модуль 810ABCM, блок управления эл. ключами
Кондиционер10AМеталлический монтажный блок (ПП № 1 - реле вентилятора), ионизатор, датчик
углекислого газа, блок управления климатической системой

7-72
Техническое обслуживание
Блок предохранителей со стороны водителя
Наименование
предохранителяСимволНоминал
предохранителяCircuit Protected
Пассажирская
дверь с
электроприводами15AЗамок двери пассажира
Лампа двери10AМодуль дверей водителя и пассажира, модуль ЗЛ и ЗП дверей
Модуль 710A
Блок кругового обзора, Блок системы помощи при парковке, проектор на лобовое
стекло
Люк в крыше, блок управления поясничной опорой сиденья пассажира
Соединитель с устройством вращающимся (рулевой пульт дистанционного управления)
Устройство
предварительного
натяжения ремня
безопасности
10AМодуль устройства предварительного натяжения ремня безопасности
Розетка питания 320AМеталлический монтажный блок (ПП № 1 - реле розетки питания)
Сигнал торможения15AЭлектронный модуль управления сигналами торможения
Модуль 110AШлюз (B+ (MCU)), датчик дождя, выключатель аварийной сигнализации, главный
выключатель багажника, переключатель электрического стояночного тормоза
Подушка
безопасности15AУправляющий модуль SRS
Пассажирское
сиденье с
электроприводом30AБлок реле пассажирского сиденья с электрическим приводом

7-73
Техническое обслуживание
7
Блок предохранителей со стороны водителя
Наименование
предохранителяСимволНоминал
предохранителяCircuit Protected
Плафон освещения
салона10AПлафон освещения салона, плафон освещения салона ЛЕВ/ПРАВ, плафон
потолочной консоли
Передняя лампа подсветки ЛЕВ/ПРАВ
Электронный
ключ 315AБлок управления эл. ключами
Розетка питания 120AПередняя розетка питания и прикуриватель
Модуль 615A
Фара ЛЕВ/ПРАВ, выключатель системы автоматического удерживания и выбора
режима вождения
Блок автоматической коррекции угла наклона фар, индикатор положения
селектора АКП
Электростеклоподъ
емник ЛЕВ30AМодуль электрического стеклоподъемника двери водителя и пассажира, модуль
электрического стеклоподъемника ЗЛ двери
Люк в крыше25AЭлектродвигатель люка в крыше
Выключатель
сигнала
торможения10AВыключатель сигнала торможения, блок управления эл. ключами
Розетка питания 220AПередняя розетка питания и прикуриватель
Рулевой колесо с
обогревом15AСоединитель с устройством вращающимся (модуль рулевого колеса с обогревом)
Водительское
сиденье с
электроприводом30AМодуль интегрированной системы памяти водительского сидения, блок реле
водительского сиденья с электроприводом

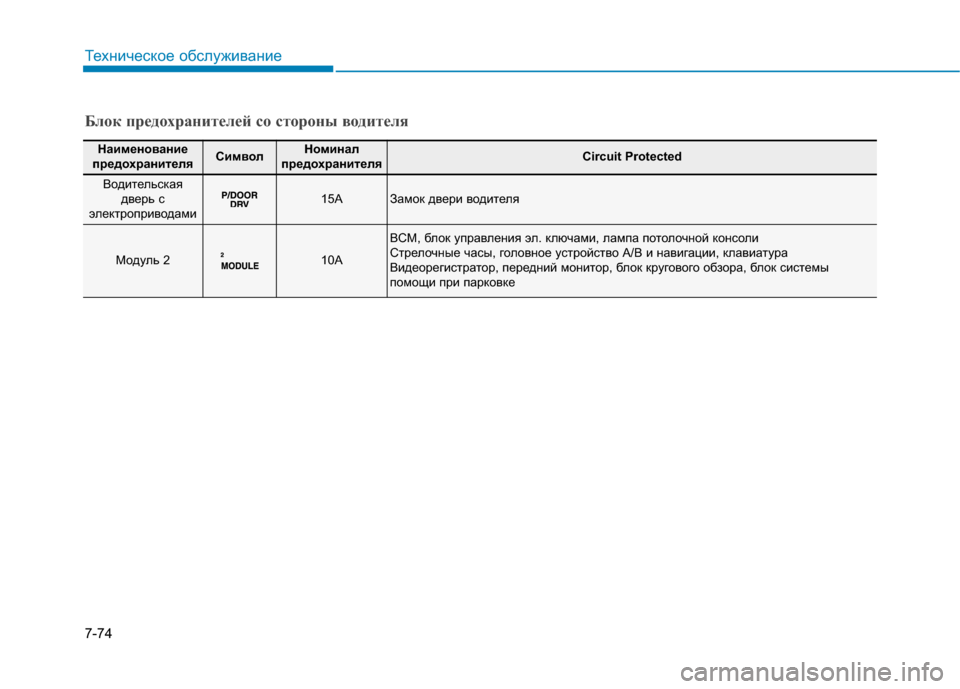

7-74
Техническое обслуживание
Блок предохранителей со стороны водителя
Наименование
предохранителяСимволНоминал
предохранителяCircuit Protected
Водительская
дверь с
электроприводами15AЗамок двери водителя
Модуль 210A
BCM, блок управления эл. ключами, лампа потолочной консоли
Стрелочные часы, головное устройство А/В и навигации, клавиатура
Видеорегистратор, передний монитор, блок кругового обзора, блок системы
помощи при парковке

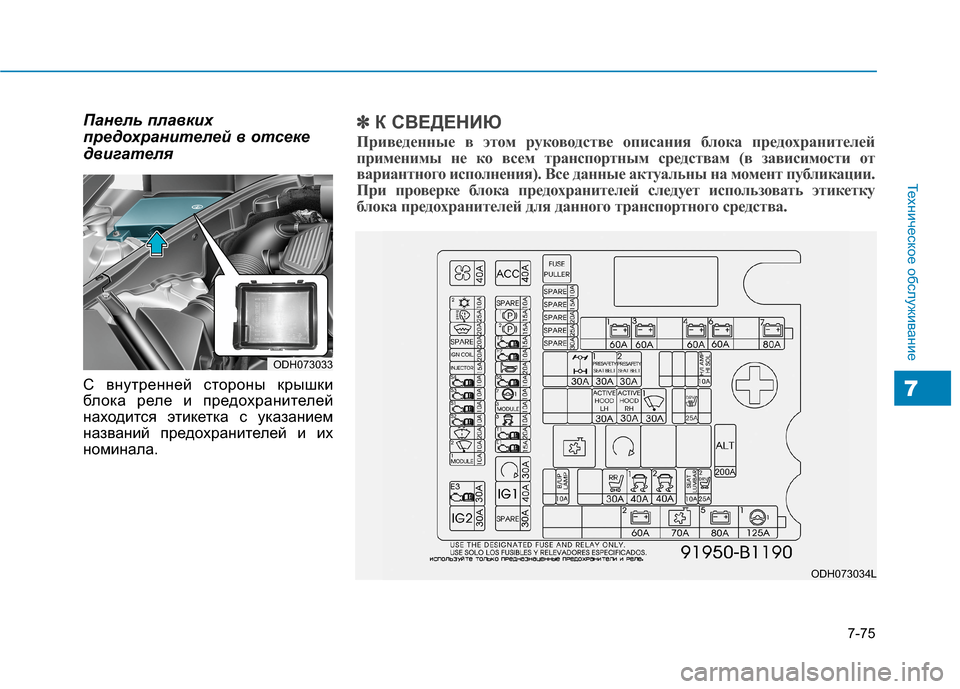

7-75
Техническое обслуживание
Панель плавких
предохранителей в отсеке
двигателя
С внутренней стороны крышки
блока реле и предохранителей
находится этикетка с указанием
названий предохранителей и их
номинала.
ODH073033
ODH073034L
✽ ✽
К СВЕДЕНИЮ
Приведенные в этом руководстве описания блока предохранителей
применимы не ко всем транспортным средствам (в зависимости от
вариантного исполнения). Все данные актуальны на момент публикации.
При проверке блока предохранителей следует использовать этикетку
блока предохранителей для данного транспортного средства.
7

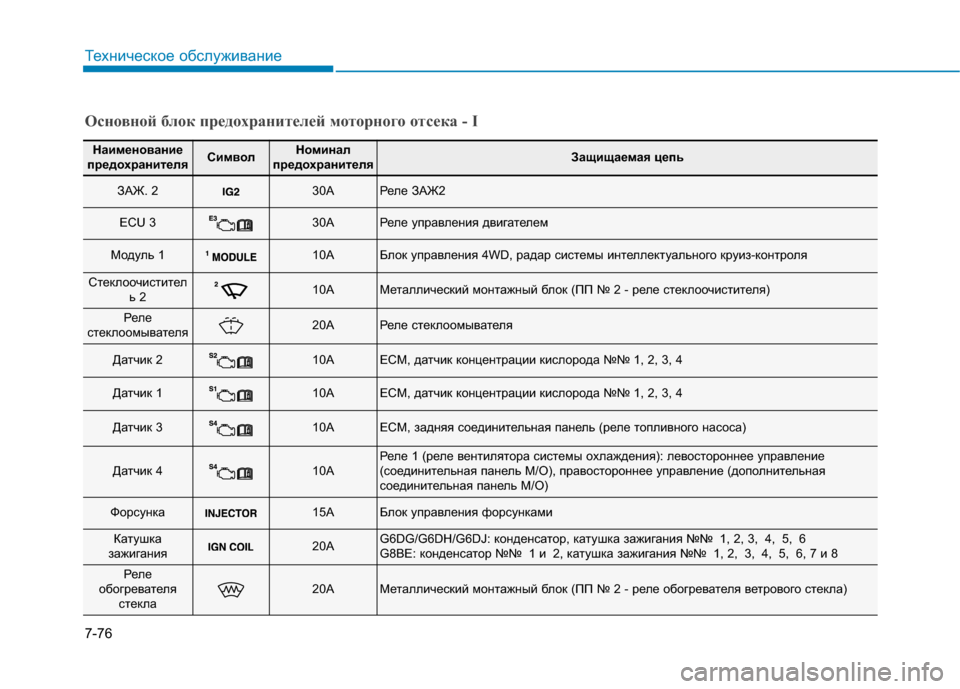

7-76
Техническое обслуживание
Основной блок предохранителей моторного отсека - I
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
ЗАЖ. 230AРеле ЗАЖ2
ECU 330AРеле управления двигателем
Модуль 110AБлок управления 4WD, радар системы интеллектуального круиз-контроля
Стеклоочистител
ь 210AМеталлический монтажный блок (ПП № 2 - реле стеклоочистителя)
Реле
стеклоомывателя20AРеле стеклоомывателя
Датчик 210AECM, датчик концентрации кислорода №№ 1, 2, 3, 4
Датчик 110AECM, датчик концентрации кислорода №№ 1, 2, 3, 4
Датчик 310AECM, задняя соединительная панель (реле топливного насоса)
Датчик 410AРеле 1 (реле вентилятора системы охлаждения): левостороннее управление
(соединительная панель М/О), правостороннее управление (дополнительная
соединительная панель М/О)
Форсунка15AБлок управления форсунками
Катушка
зажигания20AG6DG/G6DH/G6DJ: конденсатор, катушка зажигания №№ 1, 2, 3, 4, 5, 6
G8BE: конденсатор №№ 1 и 2, катушка зажигания №№ 1, 2, 3, 4, 5, 6, 7 и 8
Реле
обогревателя
стекла20AМеталлический монтажный блок (ПП № 2 - реле обогревателя ветрового стекла)
