2014 CITROEN DS4 Navodila Za Uporabo (in Slovenian)

263Praktične informacije

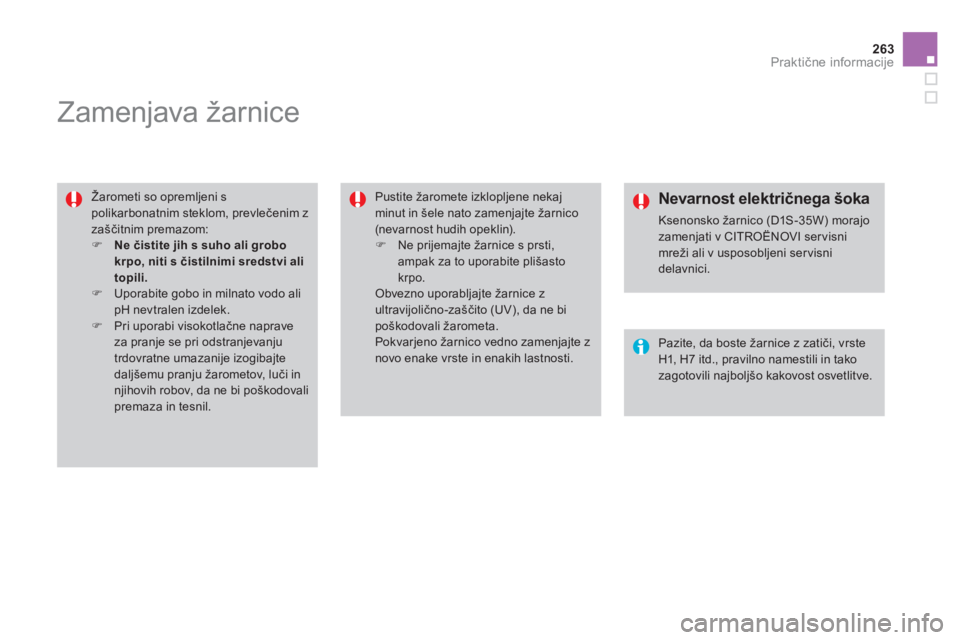

Zamenjava žarnice


Žarometi so opremljeni s
polikarbonatnim steklom, prevlečenim z
zaščitnim premazom:


)
Ne čistite jih s suho ali grobo
krpo, niti s čistilnimi sredstvi ali
topili.


)
Uporabite gobo in milnato vodo ali
pH nevtralen izdelek.

)
Pri uporabi visokotlačne naprave
za pranje se pri odstranjevanju
trdovratne umazanije izogibajte
daljšemu pranju žarometov, luči in
njihovih robov, da ne bi poškodovali
premaza in tesnil.
Pustite žaromete izklopljene nekaj
minut in šele nato zamenjajte žarnico
(nevarnost hudih opeklin).


)
Ne prijemajte žarnice s prsti,
ampak za to uporabite plišasto
krpo.
Obvezno uporabljajte žarnice z
ultravijolično-zaščito (UV), da ne bi
poškodovali žarometa.
Pokvarjeno žarnico vedno zamenjajte z
novo enake vrste in enakih lastnosti.



Nevarnost električnega šoka

Ksenonsko žarnico (D1S-35W) morajo
zamenjati v CITROËNOVI ser visni
mreži ali v usposobljeni ser visni
delavnici.

Pazite, da boste žarnice z zatiči, vrste
H1, H7 itd., pravilno namestili in tako
zagotovili najboljšo kakovost osvetlitve.

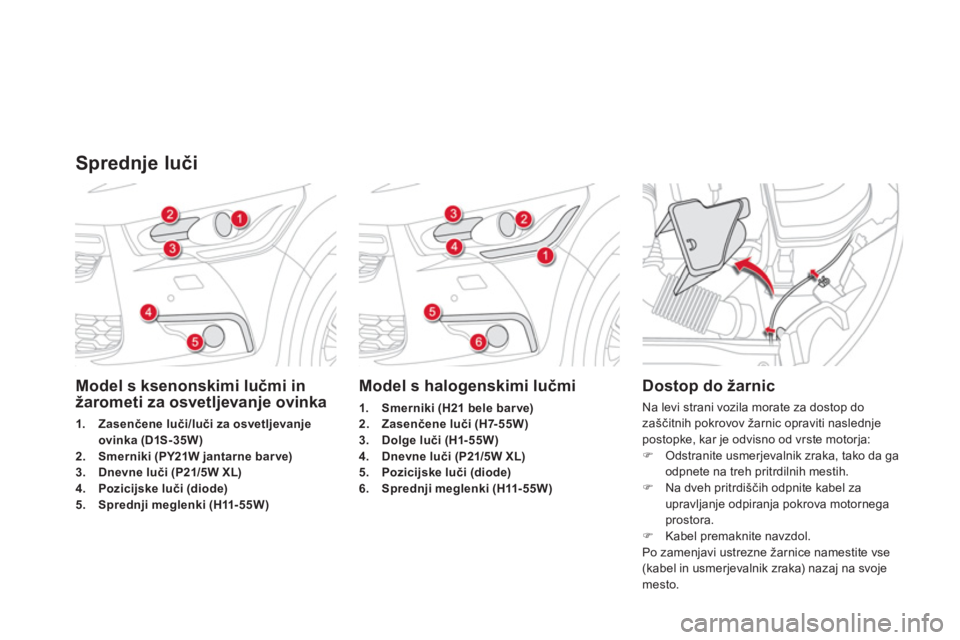

Model s ksenonskimi lučmi in
žarometi za osvetljevanje ovinka


1.
Zasenčene luči/luči za osvetljevanje
ovinka (D1S-35W)


2.
Smerniki (PY21W jantarne bar ve)


3.
Dnevne luči (P21/5W XL)


4.
Pozicijske luči (diode)


5.
Sprednji meglenki (H11-55W)











Model s halogenskimi lučmi



1.
Smerniki (H21 bele bar ve)


2.
Zasenčene luči (H7- 55W)


3.
Dolge luči (H1- 55W)


4.
Dnevne luči (P21/5W XL)


5.
Pozicijske luči (diode)


6.
Sprednji meglenki (H11-55W)





Dostop do žarnic

Na levi strani vozila morate za dostop do
zaščitnih pokrovov žarnic opraviti naslednje
postopke, kar je odvisno od vrste motorja:


)
Odstranite usmerjevalnik zraka, tako da ga
odpnete na treh pritrdilnih mestih.

)
Na dveh pritrdiščih odpnite kabel za
upravljanje odpiranja pokrova motornega
prostora.

)
Kabel premaknite navzdol.
Po zamenjavi ustrezne žarnice namestite vse
(kabel in usmerjevalnik zraka) nazaj na svoje
mesto.


Sprednje luči

265Praktične informacije

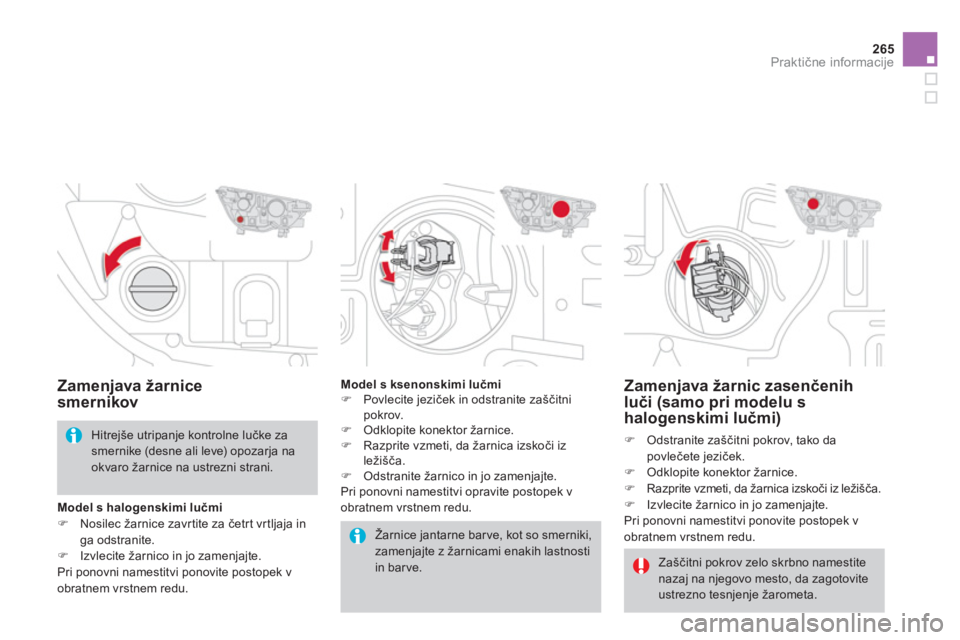

Zamenjava žarnic zasenčenih
luči (samo pri modelu s
halogenskimi lučmi)



)
Odstranite zaščitni pokrov, tako da
povlečete jeziček.

)
Odklopite konektor žarnice.

)
Razprite vzmeti, da žarnica izskoči iz ležišča.

)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.














Zamenjava žarnice
smernikov
Zaščitni pokrov zelo skrbno namestite
nazaj na njegovo mesto, da zagotovite
ustrezno tesnjenje žarometa.
Žarnice jantarne barve, kot so smerniki,
zamenjajte z žarnicami enakih lastnosti
in barve. Hitrejše utripanje kontrolne lučke za
smernike (desne ali leve) opozarja na
okvaro žarnice na ustrezni strani.
Model s ksenonskimi lučmi



)
Povlecite jeziček in odstranite zaščitni
pokrov.

)
Odklopite konektor žarnice.

)
Razprite vzmeti, da žarnica izskoči iz
ležišča.

)
Odstranite žarnico in jo zamenjajte.
Pri ponovni namestitvi opravite postopek v
obratnem vrstnem redu.

Model s halogenskimi lučmi



)
Nosilec žarnice zavrtite za četrt vrtljaja in
ga odstranite.

)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.

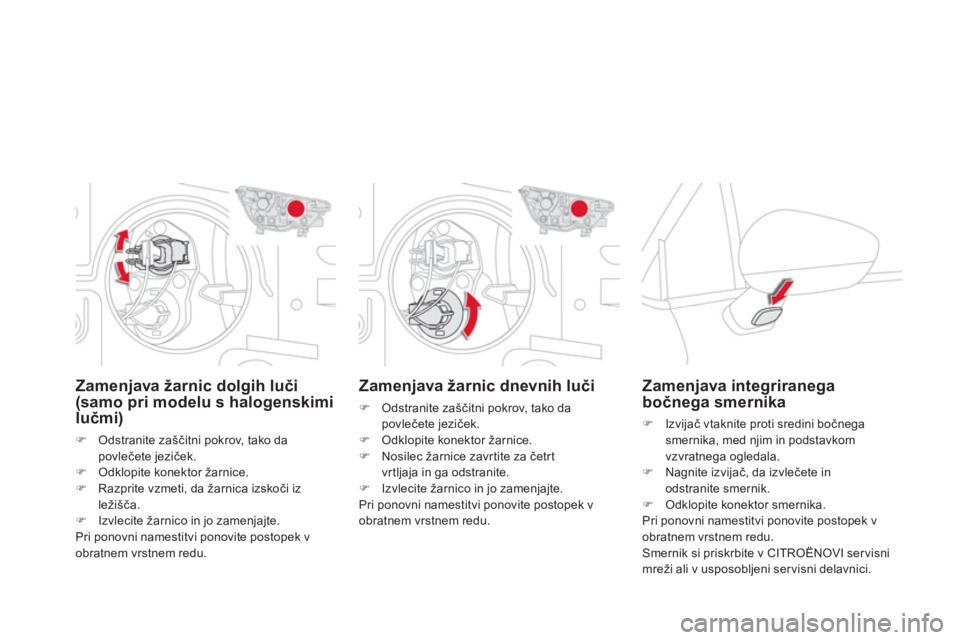

Zamenjava žarnic dnevnih luči



)
Odstranite zaščitni pokrov, tako da
povlečete jeziček.

)
Odklopite konektor žarnice.

)
Nosilec žarnice zavrtite za četrt
vrtljaja in ga odstranite.

)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.



Zamenjava žarnic dolgih luči
(samo pri modelu s halogenskimi
lučmi)



)
Odstranite zaščitni pokrov, tako da
povlečete jeziček.

)
Odklopite konektor žarnice.

)
Razprite vzmeti, da žarnica izskoči iz
ležišča.

)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.












Zamenjava integriranega
bočnega smernika



)
Izvijač vtaknite proti sredini bočnega
smernika, med njim in podstavkom
vzvratnega ogledala.

)
Nagnite izvijač, da izvlečete in
odstranite smernik.

)
Odklopite konektor smernika.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Smernik si priskrbite v CITROËNOVI ser visni
mreži ali v usposobljeni ser visni delavnici.

267Praktične informacije

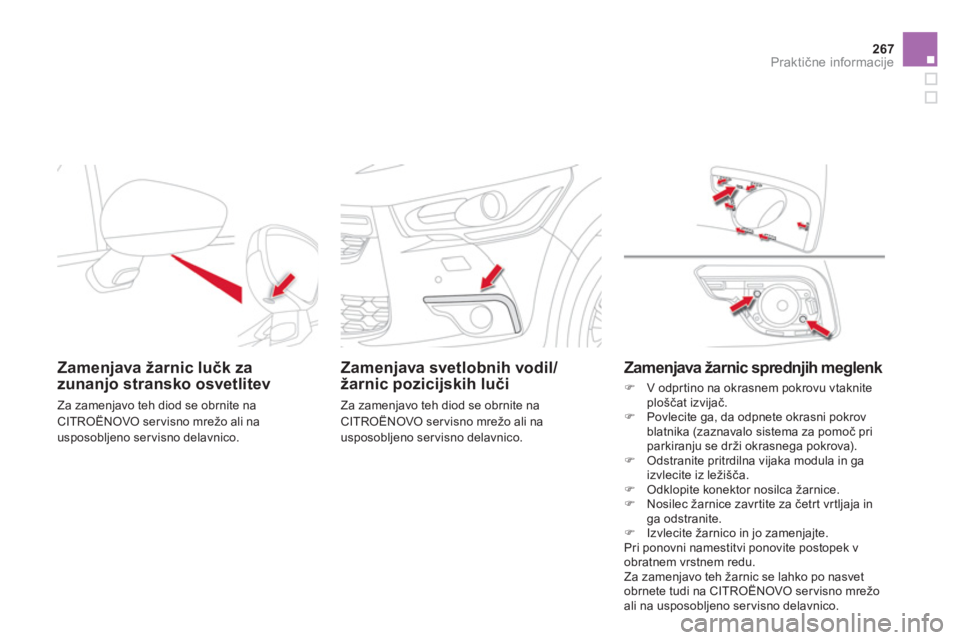

Zamenjava žarnic lučk za
zunanjo stransko osvetlitev

Za zamenjavo teh diod se obrnite na
CITROËNOVO ser visno mrežo ali na
usposobljeno servisno delavnico.



Zamenjava svetlobnih vodil/
žarnic pozicijskih luči

Za zamenjavo teh diod se obrnite na
CITROËNOVO ser visno mrežo ali na
usposobljeno servisno delavnico.








Zamenjava žarnic sprednjih meglenk



)
V odprtino na okrasnem pokrovu vtaknite
ploščat izvijač.

)
Povlecite ga, da odpnete okrasni pokrov
blatnika (zaznavalo sistema za pomoč pri
parkiranju se drži okrasnega pokrova).

)
Odstranite pritrdilna vijaka modula in ga
izvlecite iz ležišča.

)
Odklopite konektor nosilca žarnice.

)
Nosilec žarnice zavrtite za četrt vrtljaja in
ga odstranite.

)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Za zamenjavo teh žarnic se lahko po nasvet
obrnete tudi na CITROËNOVO servisno mrežo
ali na usposobljeno servisno delavnico.

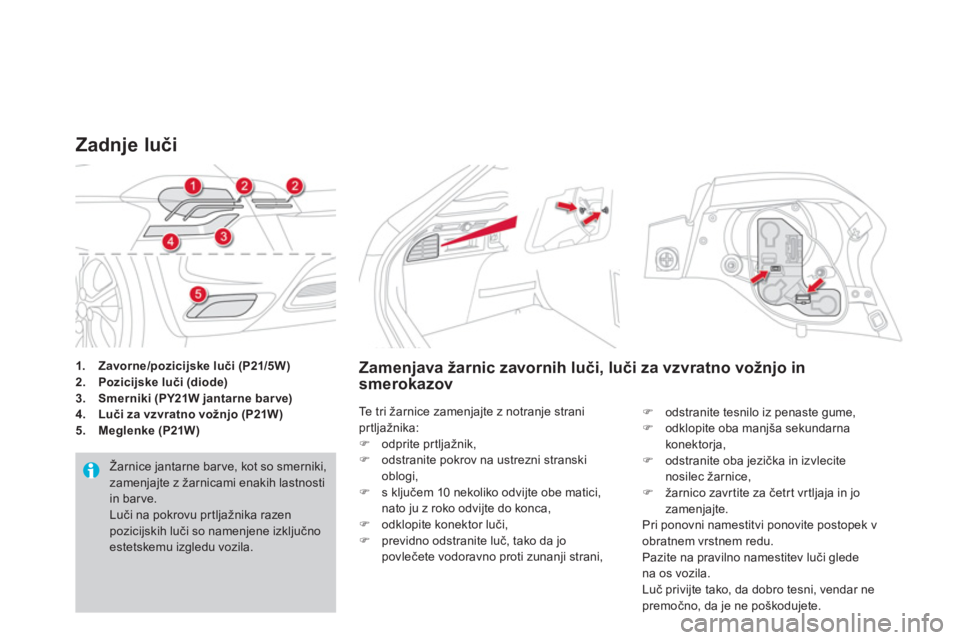

1.
Zavorne/pozicijske luči (P21/5W)


2.
Pozicijske luči (diode)


3.
Smerniki (PY21W jantarne bar ve)


4.
Luči



za vzvratno vožnjo



(P21W)


5.
Meglenke (P21W)






























Zadnje luči

Žarnice jantarne barve, kot so smerniki,
zamenjajte z žarnicami enakih lastnosti
in barve.
Luči na pokrovu prtljažnika razen
pozicijskih luči so namenjene izključno
estetskemu izgledu vozila.

Zamenjava žarnic zavornih luči, luči za vzvratno vožnjo in
smerokazov
Te tri žarnice zamenjajte z notranje strani
prtljažnika:


)
odprite prtljažnik,

)
odstranite pokrov na ustrezni stranski
oblogi,

)
s ključem 10 nekoliko odvijte obe matici,
nato ju z roko odvijte do konca,

)
odklopite konektor luči,

)
previdno odstranite luč, tako da jo
povlečete vodoravno proti zunanji strani,
)
odstranite tesnilo iz penaste gume,

)
odklopite oba manjša sekundarna
konektorja,

)
odstranite oba jezička in izvlecite
nosilec žarnice,

)
žarnico zavrtite za četrt vrtljaja in jo
zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Pazite na pravilno namestitev luči glede
na os vozila.
Luč privijte tako, da dobro tesni, vendar ne
premočno, da je ne poškodujete.

269Praktične informacije

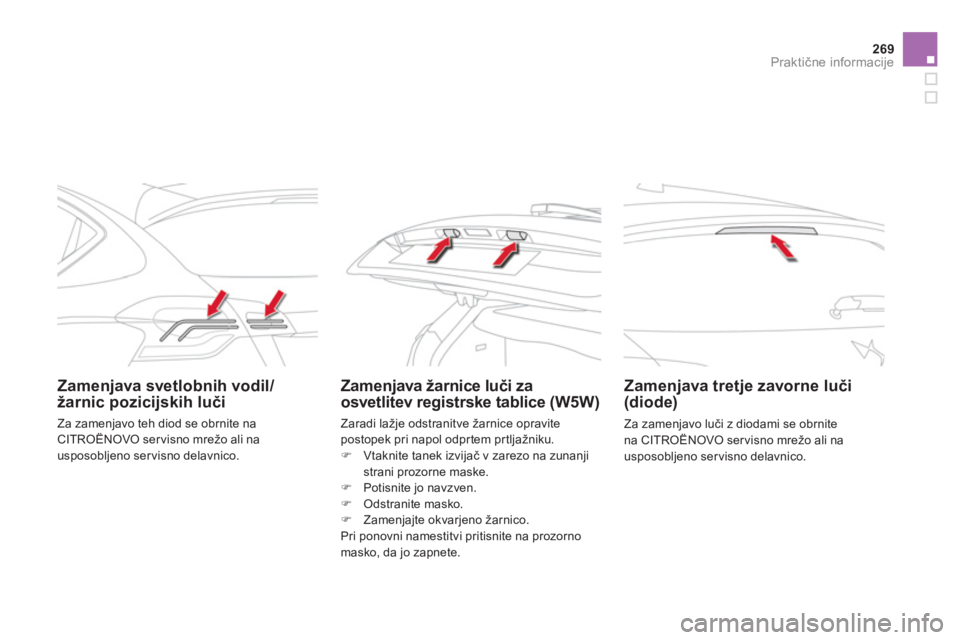

Zamenjava svetlobnih vodil/
žarnic pozicijskih luči






Zamenjava žarnice luči za
osvetlitev registrske tablice (W5W)

Zamenjava tretje zavorne luči
(diode)
Za zamenjavo luči z diodami se obrnite
na CITROËNOVO ser visno mrežo ali na
usposobljeno servisno delavnico.
Za zamenjavo teh diod se obrnite na
CITROËNOVO ser visno mrežo ali na
usposobljeno servisno delavnico. Zaradi lažje odstranitve žarnice opravite
postopek pri napol odprtem prtljažniku.


)
Vtaknite tanek izvijač v zarezo na zunanji
strani prozorne maske.

)
Potisnite jo navzven.

)
Odstranite masko.

)
Zamenjajte okvarjeno žarnico.
Pri ponovni namestitvi pritisnite na prozorno
masko, da jo zapnete.

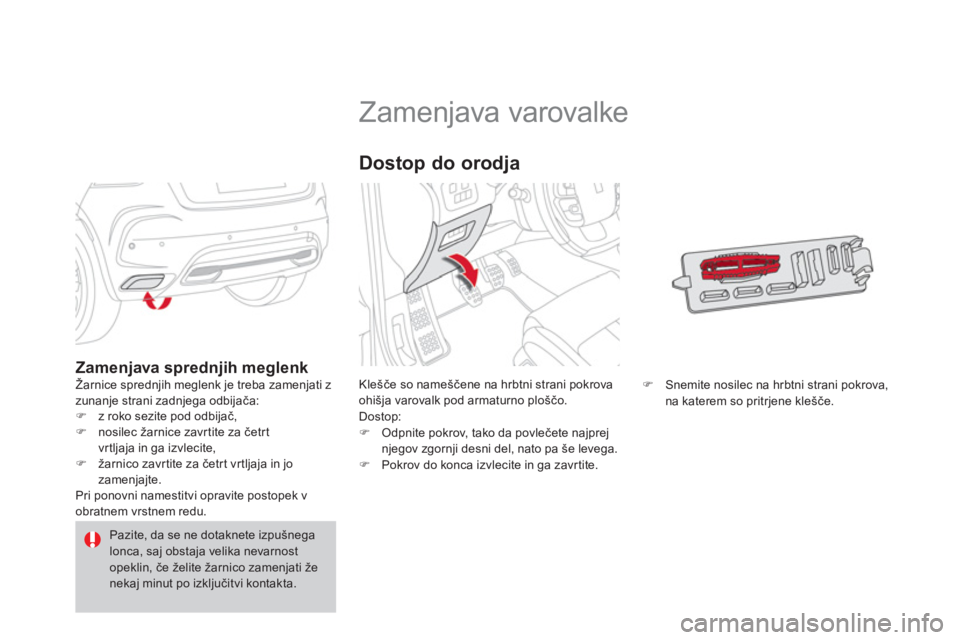

Zamenjava varovalke

Klešče so nameščene na hrbtni strani pokrova
ohišja varovalk pod armaturno ploščo.
Dostop:


)
Odpnite pokrov, tako da povlečete najprej
njegov zgornji desni del, nato pa še levega.

)
Pokrov do konca izvlecite in ga zavrtite.


Dostop do orodja


)
Snemite nosilec na hrbtni strani pokrova,
na katerem so pritrjene klešče.








Zamenjava sprednjih meglenk
Žarnice sprednjih meglenk je treba zamenjati z
zunanje strani zadnjega odbijača:


)
z roko sezite pod odbijač,

)
nosilec žarnice zavrtite za četrt
vrtljaja in ga izvlecite,

)
žarnico zavrtite za četrt vrtljaja in jo
zamenjajte.
Pri ponovni namestitvi opravite postopek v
obratnem vrstnem redu.
Pazite, da se ne dotaknete izpušnega
lonca, saj obstaja velika nevarnost
opeklin, če želite žarnico zamenjati že
nekaj minut po izključitvi kontakta.
