271Praktične informacije


Namestitev dodatne
električne opreme

Električni tokokrog je zasnovan za
delovanje serijske ali dodatne opreme.
Pred vgradnjo druge opreme ali
dodatne električne opreme se o
tem posvetujte s strokovnjakom v
CITROËNOVI ser visni mreži ali v
usposobljeni servisni delavnici.
CITROËN zavrača vsakršno
odgovornost za stroške popravila vozila
ali nepravilno delovanje zaradi vgradnje
dodatne opreme, ki je ni dobavil in
priporočil CITROËN, in ni bila vgrajena
po njegovih navodilih, kar še zlasti
velja za vse dodatno vgrajene naprave,
katerih tok presega 10 miliamperov.
Pred zamenjavo varovalke morate ugotoviti:


)
vzrok okvare in ga odpraviti

)
izklopiti vse električne porabnike

)
zaustaviti vozilo in izključiti kontakt

)
poiskati varovalko v okvari s pomočjo
dodelitvenih tabel in shematskih prikazov
na naslednjih straneh

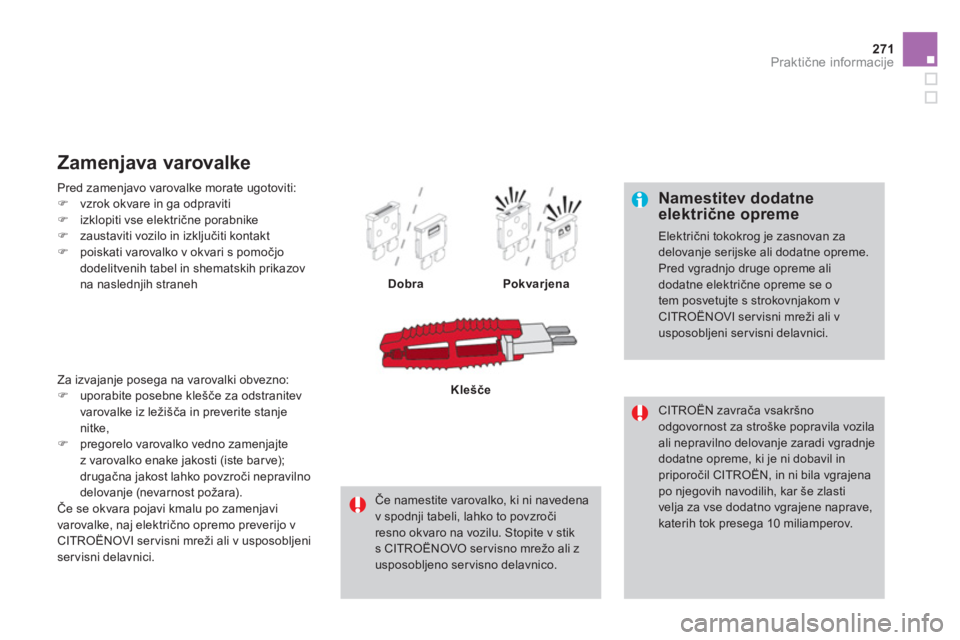

Zamenjava varovalke


Dobra

Pokvarjena

Če namestite varovalko, ki ni navedena
v spodnji tabeli, lahko to povzroči
resno okvaro na vozilu. Stopite v stik
s CITROËNOVO ser visno mrežo ali z
usposobljeno servisno delavnico.
Klešče
Za izvajanje posega na varovalki obvezno:


)
uporabite posebne klešče za odstranitev
varovalke iz ležišča in preverite stanje
nitke,

)
pregorelo varovalko vedno zamenjajte
z varovalko enake jakosti (iste barve);
drugačna jakost lahko povzroči nepravilno
delovanje (nevarnost požara).
Če se okvara pojavi kmalu po zamenjavi
varovalke, naj električno opremo preverijo v
CITROËNOVI ser visni mreži ali v usposobljeni
servisni delavnici.

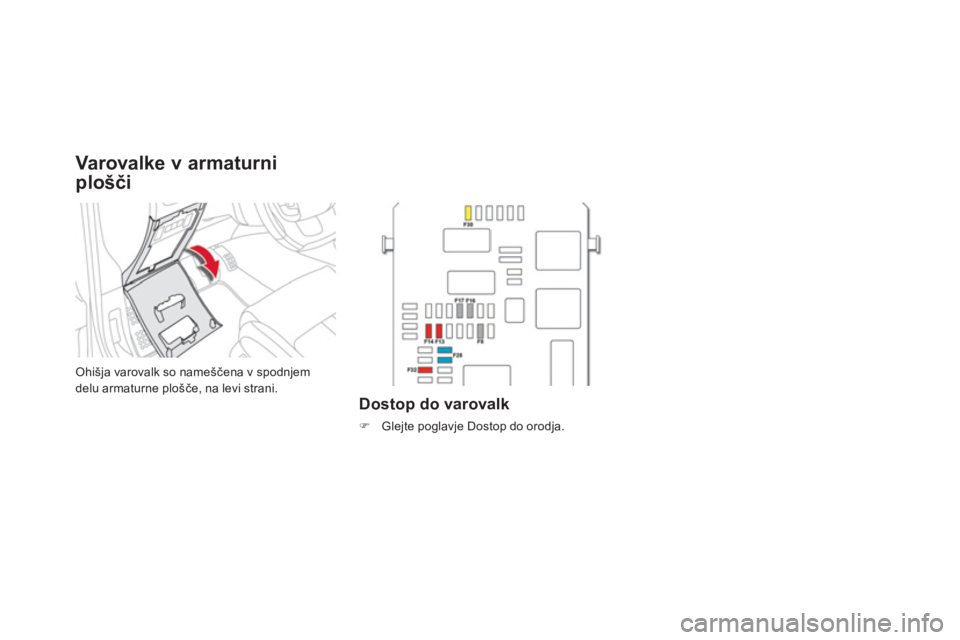

Varovalke v armaturni
plošči

Ohišja varovalk so nameščena v spodnjem
delu armaturne plošče, na levi strani.


Dostop do varovalk



)
Glejte poglavje Dostop do orodja.

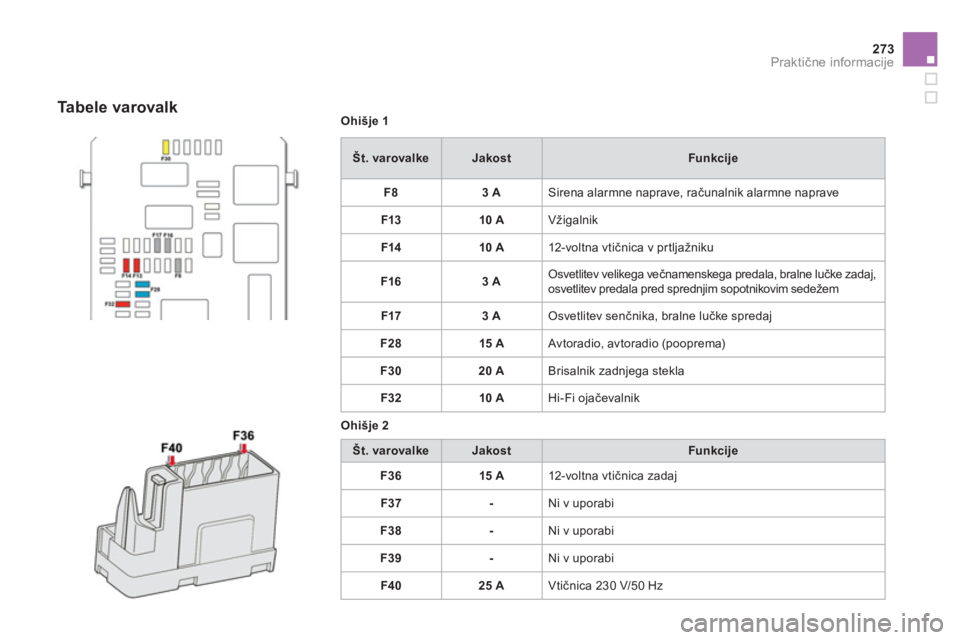

273Praktične informacije


Ohišje 1



Št. varovalke


Jakost


Funkcije



F8


3 A

Sirena alarmne naprave, računalnik alarmne naprave


F13


10 A

Vžigalnik


F14


10 A

12-voltna vtičnica v prtljažniku


F16


3 A
Osvetlitev velikega večnamenskega predala, bralne lučke zadaj,
osvetlitev predala pred sprednjim sopotnikovim sedežem


F17


3 A

Osvetlitev senčnika, bralne lučke spredaj


F28


15 A

Avtoradio, avtoradio (pooprema)


F30


20 A

Brisalnik zadnjega stekla


F32


10 A

Hi-Fi ojačevalnik

Ohišje 2



Št. varovalke


Jakost

Funkcije


F36


15 A

12-voltna vtičnica zadaj


F37


-

Ni v uporabi


F38


-

Ni v uporabi


F39


-

Ni v uporabi


F40


25 A

Vtičnica 230 V/50 Hz


Tabele varovalk

Ohišje varovalk je nameščeno v motornem
prostoru poleg akumulatorja, na levi strani.
Dostop do varovalk



)
Odpnite pokrov.

)
Zamenjajte varovalko (glejte ustrezno
poglavje).

)
Po končanem postopku skrbno zaprite
pokrov, da zagotovite ustrezno tesnjenje
ohišja.



Varovalke v motornem
prostoru

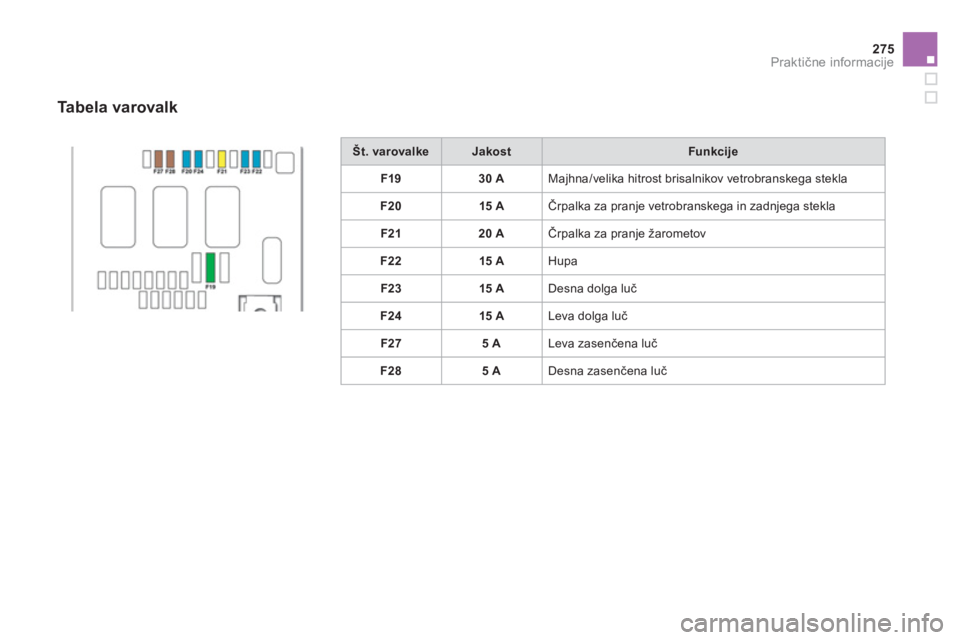

275Praktične informacije



Št. varovalke


Jakost

Funkcije


F19


30 A

Majhna/velika hitrost brisalnikov vetrobranskega stekla


F20


15 A

Črpalka za pranje vetrobranskega in zadnjega stekla


F21


20 A

Črpalka za pranje žarometov


F22


15 A

Hupa


F23


15 A

Desna dolga luč


F24


15 A

Leva dolga luč


F27


5 A

Leva zasenčena luč


F28


5 A

Desna zasenčena luč


Tabela varovalk

12-voltni akumulator

Akumulator se nahaja pod pokrovom
motornega prostora.
Dostop do sponke (+):


)
odklenite pokrov motornega prostora
najprej z notranjo in nato še z zunanjo
ročico,

)
dvignite pokrov in ga pritrdite z opornim
drogom,

)
za dostop do sponke (+) dvignite plastični
pokrov.


Dostop do akumulatorja


Po zamenjavi akumulatorja se sistem
Stop & Start vključi šele, potem ko
vozilo nekaj časa miruje. Ta čas je
odvisen od vremenskih pogojev in
stanja napolnjenosti akumulatorja (do
približno osem ur).





Ta nalepka predvsem pri sistemu Stop
& Start označuje uporabo 12-voltnega
svinčenega akumulatorja s posebno
tehnologijo in karakteristikami. Če ga
želite zamenjati ali odklopiti, se morate
obrniti izključno na Citroenovo servisno
mrežo ali kvalificirano ser visno
delavnico.


Pred vsakim posegom

Ko vozilo miruje, zategnite parkirno
zavoro, prestavite ročico menjalnika v
prosti tek in izključite kontakt.
Preverite, ali je vsa električna oprema
izključena.

Zagon motorja s pomočjo drugega
akumulatorja ali polnjenje izpraznjenega
akumulatorja.

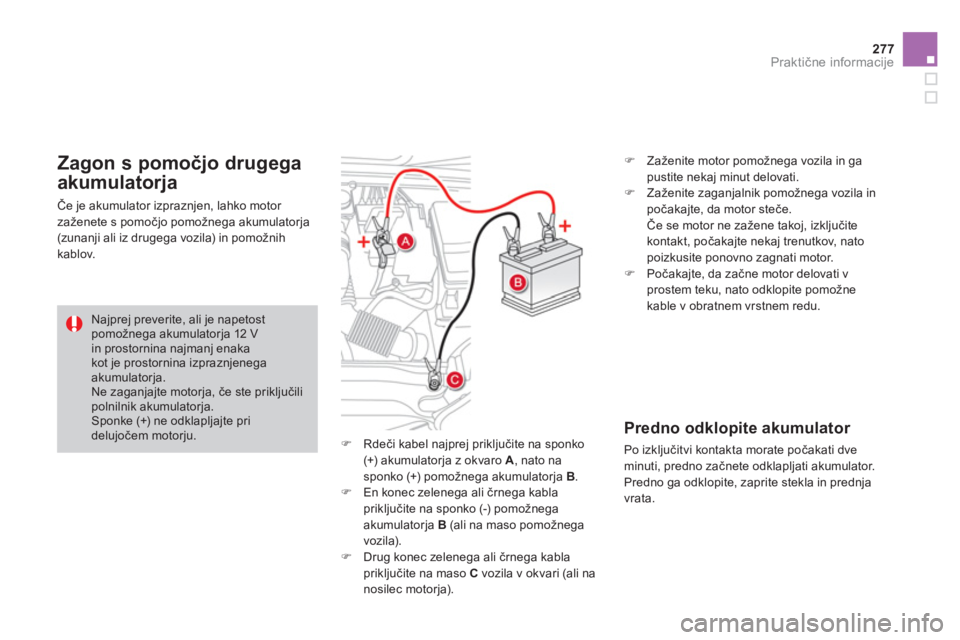

277Praktične informacije



)
Rdeči kabel najprej priključite na sponko
(+) akumulatorja z okvaro A
, nato na
sponko (+) pomožnega akumulatorja B
.

)
En konec zelenega ali črnega kabla
priključite na sponko (-) pomožnega
akumulatorja B
(ali na maso pomožnega
vozila).

)
Drug konec zelenega ali črnega kabla
priključite na maso C
vozila v okvari (ali na
nosilec motorja).
)
Zaženite motor pomožnega vozila in ga
pustite nekaj minut delovati.

)
Zaženite zaganjalnik pomožnega vozila in
počakajte, da motor steče.
Če se motor ne zažene takoj, izključite
kontakt, počakajte nekaj trenutkov, nato
poizkusite ponovno zagnati motor.

)
Počakajte, da začne motor delovati v
prostem teku, nato odklopite pomožne
kable v obratnem vrstnem redu.













Zagon s pomočjo drugega
akumulatorja
Če je akumulator izpraznjen, lahko motor
zaženete s pomočjo pomožnega akumulatorja
(zunanji ali iz drugega vozila) in pomožnih
kablov.

Najprej preverite, ali je napetost
pomožnega akumulatorja 12 V
in prostornina najmanj enaka
kot je prostornina izpraznjenega
akumulatorja.
Ne zaganjajte motorja, če ste priključili
polnilnik akumulatorja.
Sponke (+) ne odklapljajte pri
delujočem motorju.







Predno odklopite akumulator

Po izključitvi kontakta morate počakati dve
minuti, predno začnete odklapljati akumulator.
Predno ga odklopite, zaprite stekla in prednja
vrata.

Polnjenje akumulatorja
s polnilnikom


)
Odklopite akumulator.

)
Upoštevajte proizvajalčeva navodila za
uporabo polnilnika.

)
Priključite akumulator tako, da najprej
nataknete sponko (-).

)
Preverite stanje sponk in kabelskih čevljev.
Če so oksidirani (belkasta ali zelenkasta
prevleka), jih odstranite in očistite.

Pri sistemu Stop & Start polnjenje
akumulatorja ne zahteva odklopa.


Ponovna inicializacija
akumulatorja po odklopu

Po vsakem odklopu akumulatorja vključite
kontakt in počakajte najmanj eno minuto,
preden zaženete motor, da se inicializirajo
elektronski sistemi.
S pomočjo ustreznih poglavij sami inicializirajte:


- sekvenčni električni pomik stekel

- datum in uro

- nastavitve avtoradia ali sistema za vodenje


Ko vključite kontakt, preverite, ali je
prikazano kakšno opozorilno sporočilo
ali kontrolna lučka.
Če po tem še prihaja do manjših
motenj v delovanju, se obrnite na
CITROËNOVO ser visno mrežo ali na
usposobljeno servisno delavnico.


)
Odprt kovinski obroč E
na kablu namestite
na sponko (+) akumulatorja.

)
Navpično pritisnite na obroč, da se dobro
pritrdi na akumulator.

)
Zaprite pokrovček D
, da blokirate kovinski
obroč.


Priklop
sponke (+)
Odklop
sponke (+)


)
Do konca privzdignite pokrovček D
, da
odklenete obroč E
.


Pokrovčka ne poskušajte zapreti na silo in
ne pritiskajte nanj. Če ste slabo namestili
kovinski obroč, pokrovčka ne boste mogli
zapreti. Postopek ponovite od začetka.
