2014 CITROEN C4 SPACETOURER Instrukcja obsługi (in Polish)

.
7
Wprowadzenie

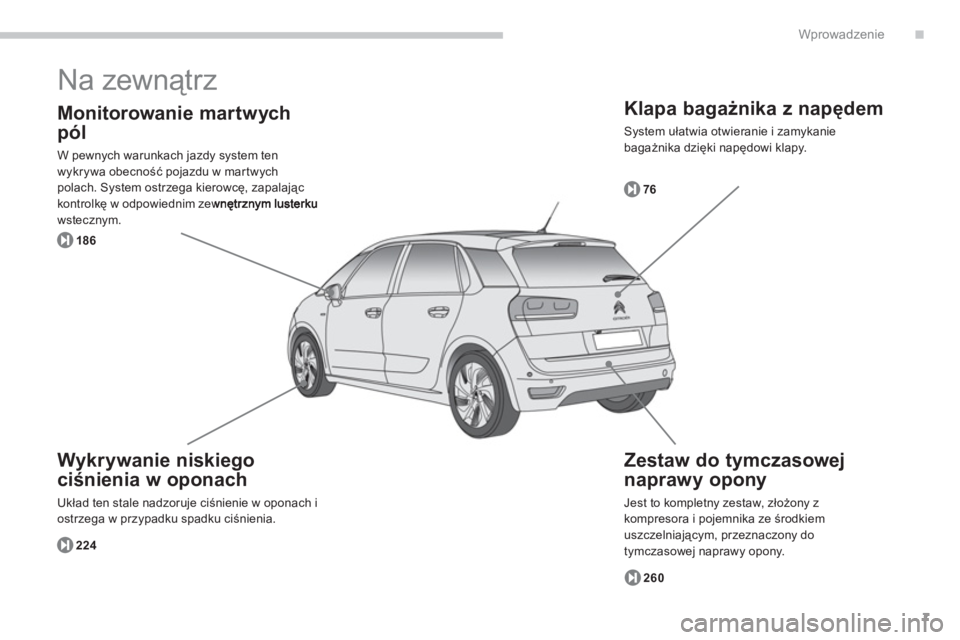

Na zewnątrz


Klapa bagażnika z napędem

System ułatwia otwieranie i zamykanie
bagażnika dzięki napędowi klapy.
7
6
260 18
6
224

Zestaw do tymczasowej
napraw
y opony
Jest to kompletny zestaw, złożony z
kompresora i pojemnika ze środkiem
uszczelniającym, przeznaczony do
tymczasowej naprawy opony.

Wykrywanie niskiego
ciśnienia w oponach

Układ ten stale nadzoruje ciśnienie w oponach i
ostrzega w przypadku spadku ciśnienia.


Monitorowanie martwych
pól
W pewnych warunkach jazdy system ten
w
ykrywa obecność pojazdu w mar twych polach. System ostrzega kierowcę, zapalając
kontrolkę w odpowiednim zewwstecznym.

8
Wprowadzenie
Otwieranie
Klucz elektroniczny - Pilot
z
dalnego sterowania
A. Odryglowanie pojazdu.B.Zaryglowanie pojazdu.C.Odryglowanie samochodu oraz, w zależności od wersji, zwolnienie klapy albo
otwarcie klapy bagażnika z napędem.
313
61


Zdalny dostęp i rozruch


Odryglowanie / otwieranie
Trzymając klucz elektroniczny przy sobie w
określonej strefie A, włożyć rękę za klamkę
dowolnych przednich drzwi, aby odryglować
samochód, a następnie pociągnąć za klamkę,
aby otworzyć drzwi lub nacisnąć przycisk
otwierania ba
gażnika.


Ryglowanie

Tr z y m a jąc klucz elektroczniczny w określonejstrefie A
, nacisnąć palcem klamkę dowolnych
przednich drzwi (na poziomie oznaczeń),
aby zaryglować pojazd lub nacisnąć przycisk
otwierania bagażnika.
6
4

Klapa bagażnika z napędem
76
System umożliwia zdalne otwarcie bagażnika
dzięki napędowi elektrycznemu.
Napęd można włączy
ć lub wyłączyć.
Sprawdzić, czy dostępna ilość miejsca pozwala
na otwarcie/ zamknięcie klapy bagażnika.

Zbiornik paliwa

Po odryglowaniu samochodu otworzyć wlew paliwa, naciskając na jego tylną część.
Pojemność zbiornika: około 57 litrów
(benzyna)lub 55 litrów (Diesel).

.
9
Wprowadzenie
Wewnątrz


Przeszklony dach
panoramiczny

Przeszklony dach zwiększa jasność w kabinie.Posiada elektrycznie sterowaną zasłonę.
89
220
2
6
90
141

Funkcja masażu
Funkcja ta zapewnia masaż odcinka
lędźwiowego przez około 60 minut. Masaż
podzielony jest na 6 cykli, każdy po 10 minut.


Elektryczny podnóżek

Zwiększa komfort pasażera na przednim siedzeniu.


Ta b l e t d o tykowy 7- c a l o wy

Umożliwia on dostęp do elementów sterowania
klimatyzacji, parametryzacji wyposażenia
po
jazdu, elementów sterowania systemów
audio nawigacji i telematyki oraz do konfiguracji
wyświetlacza...
Elektryczny hamulec
posto
jowy
Łączy w sobie funkcje automatycznegozaciągania przy wyłączonym silniku i automatycznego zwalniania podczas przyspieszania.
Kierowca może w dowolnym momencie zwolnićlub zaciągnąć hamulec za pomocą dźwignisterowania.

10
Wprowadzenie
Wewnątrz
1.
Otwieranie pokrywy silnika. 2.
Skrzynka bezpieczników.3.
Dźwignia regulacji kierownicy.4.
Sterowanie zewnętrznych lusterek
wstecznych.
Sterowanie podnośników sz
yb.5.
Nawiewy boczne, regulowane i zamykane.
6.Dysze odmrażania lub osuszaniaprzednich bocznych szyb.
7. Poduszka powietrzna kierowcy.Sygnał dźwiękowy.8.Lampka sufitowa i lampka do czytania.9.
Sterowanie rolety przeszklonego dachupanoramicznego. 10.Citroën Połączenie Assistance z
Lokalizacją-Citroën Połączenie Alarmowe
z Lokalizacją - (w zależności od krajuprzeznaczenia).11.
Dysza odmrażania przedniej szyby.12.Odświeżacz powietrza. 13.Nawiewy środkowe, regulowane i zamykane.14 .Poduszka powietrzna pasażera.15.
Schowek przedni. 16.
Schowek środkowy.
Gniazda audio, gniazdo zasilania osprzętu
12 V
(maks. 120 W), gniazdo 230 V(maks. 120 W). 17.Schowek pod kierownicą (dokumentacjapokładowa).18.Dźwignia zmiany biegów (skrzynie manualne). 19.
Konsola (stała/wyjmowana). 20.
Schowek na drobiazgi albo tylny zestaw multimedialny.Tylne gniazdo zasilania osprzętu z tyłu
12 V (maks.120 W).

.
11
Wprowadzenie
1. Regulacja wysokości reflektorów.2.Wyłączenie alarmu pojemnościowego lub
Uchwyt na bilety. 3.Przełączniki oświetlenia i
kierunkowskazów.4. Sterowanie pod kierownicą manualnejsterowanej 6-biegowej skrzyni biegów / automatycznej skrzyni biegów.
5
. Przełączniki ogranicznika prędkości /regulatora prędkości/ aktywnego regulatora prędkości.
6.Inne elementy sterowania przy kierownicy(w zależności od wyposażenia).7.
Sterowanie przy kierownicy systemówaudio, telefonu i nawigacji (w zależności od
wyposażenia). 8.Selektor biegów (manualna sterowanaskrzynia biegów / automatyczna skrzynia
biegów). 9. Przycisk START/STOP (rozruch silnika). 10.Przełączniki wycieraczek / spryskiwacza szyb / komputera pokładowego. 11.
Czytnik klucza elektronicznego.12 .
Zestaw wskaźników.13.Przycisk światel awaryjnych. 14.Sterowanie tabletu dotykowego.15.Wyłączenie systemu ESC.
16.
Sterowanie elektrycznego hamulcapostojowego. 17.Sterowanie zamka centralnego.

Stanowisko kierowcy

12
Wprowadzenie
Komfort siedzenia
Fotel kierowcy
Regulacje ręczne
1.
Regulacja nachylenia oparcia fotela kierowcy.2.
Regulacja wysokości siedziska fotelakierowcy.3.
Regulacja wzdłużna fotela.
84
Regulacje elektryczne
1.
Regulacja nachylenia, wysokości siedziskai wzdłu
*na.2.
Regulacja nachylenia oparcia.
86


Inne funkcje...

Regulacja lędźwiowa. Funkcja masażu. Siedzenia podgrzewane.

.
13
Wprowadzenie
Komfort siedzenia


Regulacja zagłówka
Aby podnieść zagłówek, pociągnąć go do góry.
Aby opuścić zagłówek, nacisnąć jednocześnie
występ A
i zagłówek.
Aby pochylić zagłówek, przesunąć jego dolną część do przodu lub do tyłu.
88
1.Odryglowanie. 2.
Regulacja wysokości i głębokości.3.
Zaryglowanie.
Regulacja kierownicy
103

Po wykonaniu tych regulacji sprawdzić, czy widoczność ze stanowiska kierowcyjest dobra.

Ze względów bezpieczeństwa operacje te należy wykonywać na postoju.


Prawidłowa pozycja
podczas jazdy

Przed wyruszeniem w drogę, wyregulować w
podanej kolejności:


- długość i wysokość fotela kierowcy,

- wysokość zagłówka fotela kierowcy,

- wysokość i głębokość kierownicy.

14
Wprowadzenie
Komfort siedzenia


Wewnętrzne lusterko wsteczne


Model ze sterowaniem ręcznym
dzień/noc
1.Wybór położenia "dzień" lusterka.
2. Ustawianie lusterka.



Model ze sterowaniem
automatycznym dzień/noc
A.
Czujnik automatycznego wykrywania
natężenia światła tr ybu "dzień/noc".
B
. Ustawianie lusterka.
102
101
Zewnętrzne lusterka wsteczne
Regulacja
A.
Wybór lusterka do ustawienia.B.Regulacja położenia lusterka w czterechkierunkach. C.Odznaczenie lusterka.


Inne dostępne funkcje...
Składanie/ Rozkładanie. Automatyczne pochylenie lusterka nabiegu wstecznym przy parkowaniu.
Monitorowanie mar twych pól.
