Ventilacija
Berlingo-2-VP-papier_hr_Chap03_Ergonomie_ed01-2014
63
ERGONOMIJ
A I
KOMFOR
3
Ručna podešavanja
U automatskom načinu rada postoji
mogućnost ručnog podešavanja
pojedinih funkcija. Pritom ostale
funkcije ostaju pod automatskim
upravljanjem. Za povratak na potpuno
automatski način rada pritisnite tipku
AUTO . Usmjeravanje zraka
Usmjeravanje zraka bira se
uzastopnim pritiscima na ovu
tipku:
- na vjetrobran,
- na vjetrobran i prema nogama,
- prema nogama,
- kroz bočne i središnje otvore za prozračivanje i prema nogama,
- kroz bočne i središnje otvore za prozračivanje. Brzina ventilatora
Brzina ventilatora smanjuje
se pritiskom na tipku
s malim
ventilatorom , a povećava se
pritiskom na tipku s velikim
ventilatorom .
Lopatice ventilatora na ekranu
postupno se pune kako se povećava
brzina ventilatora.
Uključivanje / isključivanje
klima uređaja
Klima uređaj uključuje se
pritiskom na ovu tipku. Na
ekranu je prikazana oznaka A/C .
Isključivanje sustava
Tipku s malim ventilatorom
držite pritisnutu dok se simbol
ventilatora ne ugasi na
ekranu.
Tada su isključene sve funkcije
sustava, osim strujanja unutrašnjeg
zraka i grijača stražnjeg stakla (ako je
ugrađen u vozilo). Toplinski komfor više
nije pod nadzorom. Dovod vanjskog zraka /
strujanje unutrašnjeg zraka
Strujanje unutrašnjeg zraka
uključuje se pritiskom na ovu
tipku. Prikazuje se simbol
strujanja unutrašnjeg zraka.
Pritiskom na tipku s velikim
ventilatorom ili na tipku
AUTO sustav se ponovo
uključuje, na vrijednosti
zadane prije isključivanja. Strujanjem unutrašnjeg zraka kabina
je izolirana od vanjskih mirisa i dima.
Izbjegavajte dugotrajno strujanje
unutrašnjeg zraka (opasnost od
magljenja, neugodnih mirisa i vlage).
Ponovnim pritiskom na tu tipku
uključuje se dovod vanjskog zraka.
Ponovnim pritiskom na tu tipku klima
uređaj se isključuje.
Kroz ventilacijski otvor u pretincu
za rukavice struji rashlađeni zrak
(ako je klima uređaj uključen),
neovisno o zadanoj temperaturi u
kabini i o vanjskoj temperaturi.
Radi vašeg komfora, izbjegavajte
isključivati klima uređaj.

Ventilacija
Berlingo-2-VP-papier_hr_Chap03_Ergonomie_ed01-2014
64

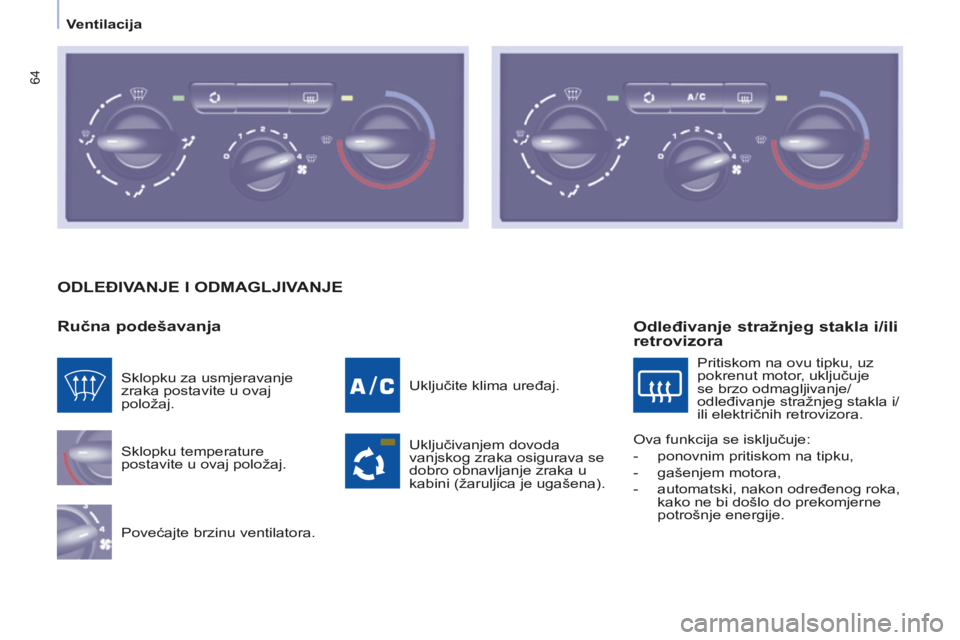

ODLEĐIVANJE I ODMAGLJIVANJE
Ručna podešavanja
Sklopku temperature
postavite u ovaj položaj.
Povećajte brzinu ventilatora. Uključite klima uređaj.
Uključivanjem dovoda
vanjskog zraka osigurava se
dobro obnavljanje zraka u
kabini (žaruljica je ugašena).
Sklopku za usmjeravanje
zraka postavite u ovaj
položaj.
Odleđivanje stražnjeg stakla i/ili
retrovizora
Pritiskom na ovu tipku, uz
pokrenut motor, uključuje
se brzo odmagljivanje/
odleđivanje stražnjeg stakla i/
ili električnih retrovizora.
Ova funkcija se isključuje:
- ponovnim pritiskom na tipku,
- gašenjem motora,
- automatski, nakon određenog roka, kako ne bi došlo do prekomjerne
potrošnje energije.

Ventilacija
Berlingo-2-VP-papier_hr_Chap03_Ergonomie_ed01-2014
65
ERGONOMIJ
A I
KOMFOR
3
ODLEĐIVANJE I ODMAGLJIVANJE
PRIMJENA U PRAKSI
Otvori za prozračivanje
"Držite ih otvorene"
Optimalno usmjeravanje toplog ili
hladnog zraka u kabini osiguravaju
srednji i bočni otvori za prozračivanje
koje možete usmjeravati, bočno (desno
ili lijevo) i okomito (gore ili dolje). Ne
zatvarajte ih u vožnji i usmjerite ih tako
da zrak puše prema staklima.
Sustav dopunjuju otvori za strujanje
zraka prema nogama i na vjetrobran.
Pazite da ništa ne ometa protok zraka
kroz otvore u području vjetrobrana
i kroz otvor za odvođenje zraka u
prtljažniku.
Pročistač za prašinu / neugodne
mirise (s aktivnim ugljenom)
Taj pročistač zadržava prašinu i
smanjuje neugodne mirise.
Provjeravajte stanje pročistača i
redovito mijenjajte njegove uloške. Točka 6, poglavlje "Provjere".
Klima uređaj
Klima uređaj će biti učinkovit u svim
godišnjim dobima, pod uvjetom da ga
koristite uz zatvorene prozore. Ako je
vozilo dulje vrijeme stajalo na suncu pa
je unutrašnja temperatura vrlo visoka,
prozračite kabinu nekoliko trenutaka.
Što više koristite automatski način rada
(AUTO), u kojemu uređaj optimalno
upravlja svim svojim funkcijama: brzina
ventilatora, temperatura i usmjeravanje
zraka, dovod vanjskog zraka ili
strujanje unutrašnjeg zraka.
Uređaj uključujte na 5 do 10 minuta
jedanput ili dvaput mjesečno, kako
biste ga održavali u besprijekornom
radnom stanju.
Zbog kondenzacije do koje dolazi
u normalnom radu klima uređaja iz
zaustavljenog vozila može istjecati
nešto vode.
Ako sustav prestane rashlađivati,
prestanite ga upotrebljavati i obratite
mreži CITROËN ili nekoj stručnoj
radionici.
Automatski rad: program vidljivosti
Kad stakla treba brzo odmagliti ili
odlediti (vlaga, brojni putnici, led),
program komfor (AUTO) može biti
nedovoljan.
Tada uključite program vidljivosti. Pali
se žaruljica tog programa.
U tom programu uključuje se klima
uređaj, određuje se brzina ventilatora
i zrak se optimalno usmjerava prema
vjetrobranu i bočnim staklima.
Strujanje unutrašnjeg zraka je
isključeno.

Sjedala
Berlingo-2-VP-papier_hr_Chap03_Ergonomie_ed01-2014
66
PREDNJA SJEDALA
Na raspolaganju su vam sljedeće
mogućnosti podešavanja: 1 - Uzdužno podešavanje
Podignite šipku i pomaknite sjedalo
prema naprijed ili prema natrag.
3 - Podešavanje visine sjedala
vozača
Za podizanje sjedala, povucite ručicu
prema gore i malo se podignite sa
sjedala.
Za spuštanje sjedala, povucite ručicu
prema gore i pritisnite sjedalo vlastitom
težinom.
2 - Podešavanje nagiba naslona
Leđima pritisnite naslon, ručicu
pomaknite prema naprijed i namjestite
nagib.

Sjedala
Berlingo-2-VP-papier_hr_Chap03_Ergonomie_ed01-2014
67
ERGONOMIJ
A I
KOMFOR
3
Nikada ne vozite bez naslona za
glavu; oni moraju biti na svojim
mjestima i ispravno namješteni. Podešavanje naslona za ruku
Za postavljanje u vertikalni
položaj, podižite naslon za ruku do
uglavljivanja.
Za vraćanje u položaj korištenja,
spustite naslon za ruku.
Ako ga želite skinuti, postavite ga u
vertikalni položaj i pritisnite tipku za
oslobađanje.
Prilikom postavljanja, utaknite naslon
za ruke u vertikalni položaj.
Ako vozilo ima i dodatnu konzolu i
naslon za ruku i ako želite preklopiti
sjedalo suvozača u položaj stolića,
potrebno je skinuti konzolu ili naslon za
ruku.
Sklopke grijača
prednjih sjedala
Prednja sjedala mogu biti opremljena
sklopkama grijača sjedala na bočnoj
strani sjedišta.
Pritiskom na sklopku uključuje se
grijanje sjedišta.
Ponovnim pritiskom na sklopku grijanje
se isključuje.
Podešavanje visine naslona za
glavu
Podiže se vertikalnim povlačenjem
prema gore.
Spušta se vertikalnim pritiskom prema
dolje, uz pritisnutu tipku.
Naslon za glavu je dobro namješten
kad je njegov gornji rub u ravnini s
vrhom glave.
Ako ga želite izvaditi, pritisnite tipku i
povucite ga prema gore.
Prilikom postavljanja, umetnite šipke
naslona za glavu u otvore, pazeći da
budu u osi naslona sjedala.

Sjedala
Berlingo-2-VP-papier_hr_Chap03_Ergonomie_ed01-2014
68
STRAŽNJA KLUPA
Svaki dio 1/3 - 2/3 može se potpuno
preklopiti i izvaditi iz vozila.
Nasloni za glavu
Podignut položaj: primite ga i podignite.
Spušten položaj: spustite ga
pritiskanjem odozgo.
Ako ga želite izvaditi, podignite ga,
pritisnite jezičac i izvucite ga.
Prilikom vraćanja, umetnite šipke
naslona za glavu u otvore, pazeći da
budu u osi naslona.
Dvodijelna stražnja klupa 1/3 - 2/3 ima
svinute naslone za glavu.

Sjedala
Berlingo-2-VP-papier_hr_Chap03_Ergonomie_ed01-2014
69
ERGONOMIJ
A I
KOMFOR
3
Potpuno preklopljeni položaj
Ovdje je opisan postupak za
jednotrećinski dio. Na isti način
postupa se i za dvotrećinski dio.
- Spustite naslon za glavu.
- Po potrebi, primaknite prednja sjedala.
- Pritisnite sivu ručicu na gornjem dijelu naslona.
- Preklopite naslon na sjedište. - Podignite sivu šipku iza sjedišta.
- Cijelo sjedalo zakrenite prema
naprijed.
Vraćanje sjedala u osnovni
položaj
Zakrenite sjedalo prema natrag, do
uglavljivanja.
Uspravite naslon.
Sjedalo je ispravno uglavljeno kad se
ručica na vrhu naslona više ne vidi.
Nakon vraćanja sjedala u položaj
za sjedenje, provjerite da je dobro
uglavljeno u podnici.

Sjedala
Berlingo-2-VP-papier_hr_Chap03_Ergonomie_ed01-2014
70
Vađenje klupe
- Po potrebi, prednja sjedala pomaknite prema naprijed.
- Potpuno preklopite klupu (dio 1/3 i/ili 2/3).
Postavljanje klupe
- Postavite klupu (dio 1/3 i/ili 2/3) u vertikalan položaj.
- Postavite kukice između dvije šipke.
- Zakrenite klupu prema natrag.
Potpuno preklapanje sjedala
opisano je na prethodnoj stranici. Za postavljanje klupe (dijela
1/3 i/ili 2/3) u položaj za prijevoz
putnika, pogledajte opis postupka
postavljanja u potpuno preklopljeni
položaj na prethodnoj stranici.
- Nagnite sjedalo za oko 45° prema natrag.
- Podignite klupu vertikalno do graničnika pričvrsnih mjesta.
- Uspravite klupu naginjanjem prema naprijed i podignite je.
