2014 CITROEN BERLINGO MULTISPACE Upute Za Rukovanje (in Croatian)

Sjedala
Berlingo-2-VP-papier_hr_Chap03_Ergonomie_ed01-2014
71
ERGONOMIJ
A I
KOMFOR
3
STRAŽNJA SJEDALA (5 MJESTA)
Naslon za glavu
Podignut položaj: primite ga i podignite.
Spušten položaj: odozgo ga pritisnite i
spustite.
Ako ga želite izvaditi, podignite ga,
pritisnite jezičac i izvucite.
Prilikom postavljanja, umetnite šipke
naslona za glavu u otvore, pazeći da
budu u osi s naslonom.
Svako sjedalo može se pojedinačno
izvaditi.
Kad sjedalo vraćate u položaj za
sjedenje, odnosno nakon vađenja i
vraćanja sjedala u vozilo, provjerite da
je dobro uglavljeno u podnici.
Tri stražnja zasebna sjedala imaju
svinute naslone za glavu.
Naslon srednjeg sjedala može se
preklopiti na sjedište i koristiti se kao
stolić s držačem čaše.

Sjedala
Berlingo-2-VP-papier_hr_Chap03_Ergonomie_ed01-2014
72

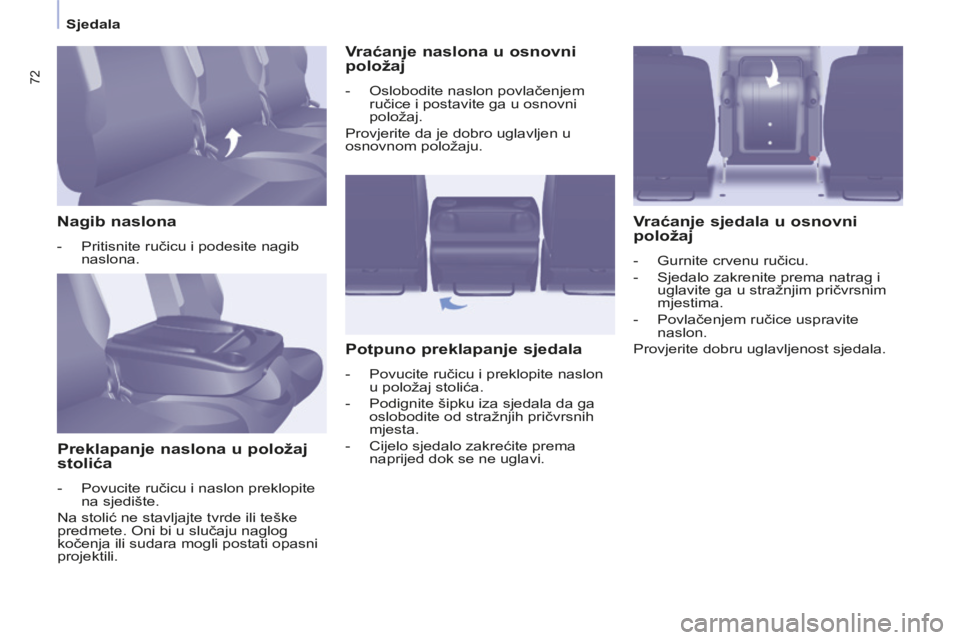

Nagib naslona
- Pritisnite ručicu i podesite nagib naslona.
Preklapanje naslona u položaj
stolića
- Povucite ručicu i naslon preklopite na sjedište.
Na stolić ne stavljajte tvrde ili teške
predmete. Oni bi u slučaju naglog
kočenja ili sudara mogli postati opasni
projektili.
Vraćanje naslona u osnovni
položaj
- Oslobodite naslon povlačenjem ručice i postavite ga u osnovni
položaj.
Provjerite da je dobro uglavljen u
osnovnom položaju.
Potpuno preklapanje sjedala
- Povucite ručicu i preklopite naslon u položaj stolića.
- Podignite šipku iza sjedala da ga oslobodite od stražnjih pričvrsnih
mjesta.
- Cijelo sjedalo zakrećite prema naprijed dok se ne uglavi.
Vraćanje sjedala u osnovni
položaj
- Gurnite crvenu ručicu.
- Sjedalo zakrenite prema natrag i uglavite ga u stražnjim pričvrsnim
mjestima.
- Povlačenjem ručice uspravite naslon.
Provjerite dobru uglavljenost sjedala.

Sjedala
Berlingo-2-VP-papier_hr_Chap03_Ergonomie_ed01-2014
73
ERGONOMIJ
A I
KOMFOR
3
Vađenje sjedala
- Po potrebi, pomaknite prednje sjedalo prema naprijed i spustite
naslon za glavu.
- Potpuno preklopite sjedalo.
Primjena u praksi
Nakon pojedinih rukovanja:
- izvađeni naslon za glavu mora se spremiti i pričvrstiti za neki nosač,
- provjerite položaj sigurnosnih pojasa, da ih putnici mogu lako
dosegnuti i zakopčati,
- svaki putnik mora namjestiti i zakopčati svoj sigurnosni pojas.
Potpuno preklapanje sjedala
opisano je na prethodnoj stranici.
- Pritisnite crvenu polugu za oslobađanja prednjih nogu.
- Ne otpuštajte polugu dok sjedalo ne bude nagnuto za oko 45° prema
natrag.
- Otpustite polugu.
- Sjedalo vertikalno podignite do krajnjeg položaja pričvrsnih mjesta.
- Sjedalo uspravite zakretanjem prema naprijed i podizanjem.
Vraćanje sjedala
- Nagnite sjedalo za 45° prema naprijed.
- Kuke stavite između dvije šipke.
- Zakrenite sjedalo i uglavite ga u stražnjim pričvrsnim mjestima.
- Povlačenjem ručice postavite naslon u osnovni položaj.
- Podignite naslon za glavu.
Provjerite da na otvorima pričvrsnih
mjesta nema nikakvih predmeta koji bi
ometali ispravno uglavljivanje sjedala.

Sjedala
Berlingo-2-VP-papier_hr_Chap03_Ergonomie_ed01-2014
74
Naslon za glavu
Naslon za glavu ima svinuti profi l.
Podignut položaj: pritisnite jezičac,
primite ga i podignite.
Spušten položaj: gurnite jezičac,
pritisnite ga odozgo i spustite ga.
Ako ga želite izvaditi, podignite ga,
pritisnite jezičac i izvucite.
Spremite ga u vozilu i pričvrstite ga.
Prilikom postavljanja, umetnite šipke
naslona za glavu u otvore, pazeći da
budu u osi naslona sjedala.
Svako sjedalo može se izvaditi, a
postaviti se mora na određeno mjesto,
označeno na njegovoj naljepnici.
Sjedala u 2. i 3. redu su nezavisna i
modularna.
STRAŽNJA SJEDALA (7 MJESTA)

Sjedala
Berlingo-2-VP-papier_hr_Chap03_Ergonomie_ed01-2014
75
ERGONOMIJ
A I
KOMFOR
3
LIjevo bočno sjedalo
Tipovi sjedala u 2. redu
Tipovi sjedala u 3. redu
Središnje sjedalo Desno bočno sjedalo
Desno bočno sjedalo
Lijevo bočno sjedalo

Sjedala
Berlingo-2-VP-papier_hr_Chap03_Ergonomie_ed01-2014
76
Nagib naslona
- Pritisnite ručicu i podesite nagib.
Preklapanje naslona u položaj
stolića
- Do kraja spustite naslon za glavu.
- Pritisnite ručicu i preklopite naslon na sjedište. Vraćanje naslona u položaj za
sjedenje
- Oslobodite naslon povlačenjem
ručice i postavite ga u osnovni
položaj.
Provjerite je li sve dobro uglavljeno.
Potpuno preklapanje sjedala
- Preklopite naslon u položaj stolića.
- Povlačenjem crvenog remena iza sjedala izvadite noge sjedala iz
pričvrsnih mjesta u podnici.
- Cijelo sjedalo zakrenite prema naprijed.
Modularnost sjedala u 2. redu Vraćanje u položaj za sjedenje
- Zakrenite sjedalo prema natrag.
Prije zakretanja sjedala pazite:
- da putnici u 3. redu sjedala nogama ne prekrivaju
pričvrsna mjesta u podnici,
- na dobru ugavljenost sjedala u podnici,
- da je sigurnosni pojas na dohvatu putnika.

Sjedala
Berlingo-2-VP-papier_hr_Chap03_Ergonomie_ed01-2014
77
ERGONOMIJ
A I
KOMFOR
3
Modularnost sjedala u 3. redu
Preklapanje naslona u položaj
stolića
- Do kraja spustite naslon za glavu.
- Pritisnite ručicu i preklopite naslon na sjedište.
Vraćanje naslona u osnovni položaj
- Oslobodite naslon povlačenjem ručice i postavite ga u osnovni
položaj.
Provjerite je li sve dobro uglavljeno. Vraćanje sjedala u osnovni položaj
- Gurnite crvenu ručicu.
- Zakrenite cijelo sjedalo prema
natrag.
Potpuno preklapanje sjedala
- Preklopite naslon u položaj stolića.
- Podizanjem ručke s crvenim
remenom iza sjedala izvadite noge
sjedala iz njihovih pričvrsnih mjesta
u podnici.
- Zakrenite cijelo sjedalo prema naprijed. Pazite:
- na dobru uglavljenost sjedala
u podnici,
- da je sigurnosni pojas na dohvatu putnika.

Sjedala
Berlingo-2-VP-papier_hr_Chap03_Ergonomie_ed01-2014
78
3. red sjedala: ulazak i
izlazak
Ulazak
- Preklopite naslon sjedala u 2. redu u položaj stolića.
Izlazak
- Do kraja spustite naslon za glavu.
- Pritisnite crvenu ručicu na poleđini naslona sjedala u 2. redu.
- Preklopite naslon u položaj stolića. Pazite da je središnji pojas dobro
spremljen u udubljenju u oblozi
stropa.
- Potpuno preklopite sjedalo, kako
biste oslobodili pristup sjedalu. - Povucite crveni remen i potpuno
preklopite sjedalo.
- Zakrenite cijelo sjedalo prema naprijed.
- Izađite kroz bočna vrata.
Prije vraćanja sjedala u osnovni
položaj, provjerite da putnici u
3. redu nogama ne prekrivaju
pričvrsna mjesta sjedala u 2. redu.
