2013 Peugeot 308 SW BL Manuale del proprietario (in Italian)

11
215
INFORMAZIONI PRATICHE
SCHERMO PROTEZIONE NEVE *

Dispositivo amovibile che evita l'accu-
mulo di neve all'altezza del ventilatore
di raffreddamento del radiatore.

Montaggio



)
Posizionare lo schermo di protezio-
ne neve davanti alla parte bassa del
paraurti anteriore.

)
Premere il bordo esterno per aggan-
ciare le mollette di fi ssaggio.

Non dimenticare di togliere lo
schermo di protezione neve:


- in presenza di temperature
esterne superiori a 10° C,

- in caso di traino,

- ad una velocità superiore a
120 km/h.



Smontaggio



)
Servendosi di un cacciavite fare
leva per sganciare le mollette di fi s-
saggio. Il ventilatore è azionato elettricamente
e la sua capacità di raffreddamento non
dipende quindi dal regime motore.


)
Per diminuire il regime motore, ral-
lentare.
Il carico massimo trainabile in salita
prolungata dipende dall'inclinazione del
pendìo e dalla temperatura esterna.
In ogni caso, sorvegliare la temperatura
del liquido di raffreddamento.

Freni
Il traino di un rimorchio aumenta la di-
stanza di frenata.
Per limitare il surriscaldamento dei freni
particolarmente in discesa (ad esempio
in montagna), si raccomanda l'utilizzo
del freno motore.

Pneumatici


)
Controllare la pressione dei pneu-
matici del veicolo trainante e del
rimorchio rispettando le pressioni
raccomandate.

Illuminazione


)
Verifi care l'impianto elettrico di se-
gnalazione del rimorchio.
La funzione assistenza al parcheggio
verrà automaticamente disattivata in
caso di utilizzo di gancio traino origi-
nale PEUGEOT.



)
In caso di accensione della
spia di allarme e della spia
STOP
, fermare il veicolo ap-
pena possibile e spegnere il
motore.


*
Secondo il Paese di destinazione.

11
216
INFORMAZIONI PRATICHE
MONTAGGIO DIBARRE DEL TETTO

Per montare delle barre tra-
sversali sul tetto rispettarne il
posizionamento, indicato da
riferimenti sotto alle barre longitudinali.
Utilizzare gli accessori consigliati da
PEUGEOT rispettando le istruzioni di
montaggio del fabbricante.
Per trasportare un carico sul tetto, è ne-
cessario montare delle barre del tetto
trasversali sopra a quelle longitudinali.
Dopo il montaggio e il fi ssaggio del carico,
stringere le barre del tetto trasversali.
Le barre del tetto longitudinali non
possono essere smontate.
Peso massimo autorizzato sulle
barre del tetto, per un'altezza del
carico che non superi i 40 cm (tran-
ne portabiciclette): 75 Kg.
Se l'altezza supera i 40 cm, ade-
guare la velocità del veicolo al tipo
di strada, per non danneggiare le
barre del tetto e i fi ssaggi sul tetto.
Attenersi alle legislazioni nazionali
in materia di trasporto di oggetti più
lunghi del veicolo.
MONTAGGIO DELLEBARRE DEL TETTO
Peso massimo autorizzato sul por-
tabagagli, per un'altezza di carico
che non superi i 40 cm (salvo por-
tabiciclette): 80 Kg.
Se l'altezza supera i 40 cm, ade-
guare la velocità del veicolo al tipo
di strada al fi ne di non danneggiare
le barre del tetto e i fi ssaggi.
Attenersi alle legislazioni nazionali
al fi ne di rispettare la regolamen-
tazione sul trasporto di oggetti più
lunghi del veicolo. Per montare le barre del tetto trasver-
sali utilizzare i quattro fi ssaggi rapidi
previsti:


)
alzare i 4 coperchietti,

)
aprire le coperture dei fi ssaggi su
ogni barra utilizzando una chiave,

)
posizionare ogni fi ssaggio e bloc-
carlo uno alla volta sul tetto,

)
stringere le coperture dei fi ssaggi su
ogni barra utilizzando una chiave.

11
217
INFORMAZIONI PRATICHE

"Protezione":
tappetini * , fasce laterali, rivestimenti dei
sedili compatibili con gli airbag laterali, te-
lone di protezione del veicolo, protezioni
battitacco delle porte, fasce di protezione
traslucide per paraurti...

*
Per evitare di bloccare i pedali:


- verifi care il corretto posizionamento
e il fi ssaggio del tappetino,

- non sovrapporre mai più tappetini.

ACCESSORI

La rete PEUGEOT offre un'ampia scel-
ta di ricambi originali e di accessori.
Questi ricambi ed accessori, testati ed
approvati per la loro affi dabilità e sicu-
rezza,
sono tutti adatti alla Sua vettura e bene-
fi ciano della garanzia PEUGEOT.


"Confort":
assistenza al parcheggio, tendine late-
rali e tendina posteriore, defl ettori delle
porte, modulo isotermico, gruccia fi ssa-
ta all'appoggiatesta, appoggiagomito
centrale anteriore, lampada per lettura,
deodorante per abitacolo...

Kit di trasformazione
È possibile procurarsi dei kit di trasfor-
mazione "Entreprise" per trasformare
un veicolo aziendale in un veicolo ad
uso privato e viceversa.

"Soluzioni per il trasporto":
vascha per il bagagliaio, tappeto del baga-
gliaio, spessori del bagagliaio, portaoggetti
sotto al pianale, barre del tetto trasversali,
portabiciclette, portasci, portabagagli sul
tetto, ganci traino, fasci...

"Stile":
volante in pelle, pomello del cambio in
alluminio, riposa piedi in alluminio, spoi-
ler, cerchi in alluminio, copricerchi, kit
carrozzeria...
"Sicurezza":
allarme antintrusione, antifurti per ruote,
sistema di localizzazione veicolo rubato,
rialzi e seggiolini per bambini, etilometro,
cofanetto di pronto soccorso, triangolo di
segnalazione, giubbino di sicurezza ad
alta visibilità, griglia di separazione per
cani, kit fari fendinebbia, kit per ripara-
zione provvisoria dei pneumatici, catene
da neve, calze da neve per pneumatici,
ecc. In caso di montaggio di un gancio
traino e del suo fascio non effet-
tuato dalla rete PEUGEOT, questo
montaggio deve essere effettuato
tassativamente seguendo le racco-
mandazioni del costruttore.

11
218
INFORMAZIONI PRATICHE
Il montaggio di un equipaggiamento
o di un accessorio elettrico non omo-
logato da PEUGEOT, può provocare
una panne al sistema elettronico del
veicolo ed un consumo eccessivo.
Prestare quindi la massima attenzio-
ne a questa precauzione e rivolgersi
ad un rappresentante della marca
PEUGEOT per farsi illustrare la gam-
ma di equipaggiamenti o accessori
omologati.

In funzione della legislazione in vigore
nel Paese, i gilet di sicurezza, i trian-
goli di presegnalazione, le lampadine
e i fusibili di ricambio possono essere
obbligatori a bordo del veicolo.
"Sistemi Multimediali":
autoradio, navigatori, kit vivavoce, alto-
parlanti, lettore DVD, USB Box, WiFi a
bordo...

Installazione di trasmettitori per
radiocomunicazione
Prima dell'installazione di trasmet-
titori per radiocomunicazione in
post-vendita, con antenna ester-
na sul veicolo, consultare la Rete
PEUGEOT che comunicherà le ca-
ratteristiche degli stessi (banda di
frequenza, potenza massima d'usci-
ta, posizione dell'antenna, condizio-
ni specifi che d'installazione) che
possono essere montati, secondo
la Direttiva Compatibilità Elettroma-
gnetica Automotive (2004/104/CE).


Recandosi presso la rete PEUGEOT è
possibile procurarsi dei prodotti di pulizia
e di manutenzione (esterna e interna), -
tra cui i prodotti ecologici della gamma
"TECHNATURE" -, dei prodotti per il rab-
bocco (liquido lavacristallo...) degli stick
per ritocchi alla vernice e delle bombo-
lette di vernice corrispondenti alla tinta
esatta del veicolo, delle ricariche (car-
tuccia per kit di riparazione provvisoria
pneumatici...).

12

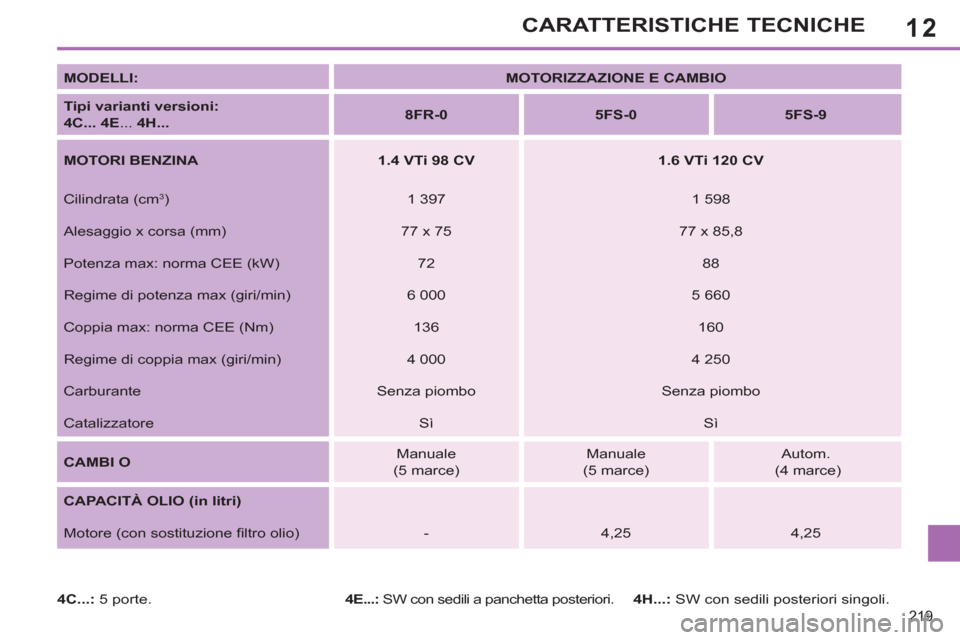

219
CARATTERISTICHE TECNICHE

MODELLI:


MOTORIZZAZIONE E CAMBIO



Tipi varianti versioni:

4C...
4E
... 4H...


8FR-0



5FS-0



5FS-9



MOTORI BENZINA


1.4 VTi 98 CV



1.6 VTi 120 CV


Cilindrata (cm
3
)
1 397
1 598
Alesaggio x corsa (mm)
77 x 75
77 x 85,8
Potenza max: norma CEE (kW)
72
88
Regime di potenza max (giri/min)
6 000
5 660
Coppia max: norma CEE (Nm)
136
160
Regime di coppia max (giri/min)
4 000
4 250
Carburante
Senza piombo
Senza piombo
Catalizzatore
Sì
Sì

CAMBI
O

Manuale
(5 marce)
Manuale
(5 marce)
Autom.
(4 marce)

CAPACITÀ OLIO (in litri)

Motore (con sostituzione fi ltro olio)
-
4,25
4,25

4C...:
5 porte.
4E...:
SW con sedili a panchetta posteriori.

4H...:
SW con sedili posteriori singoli.

12

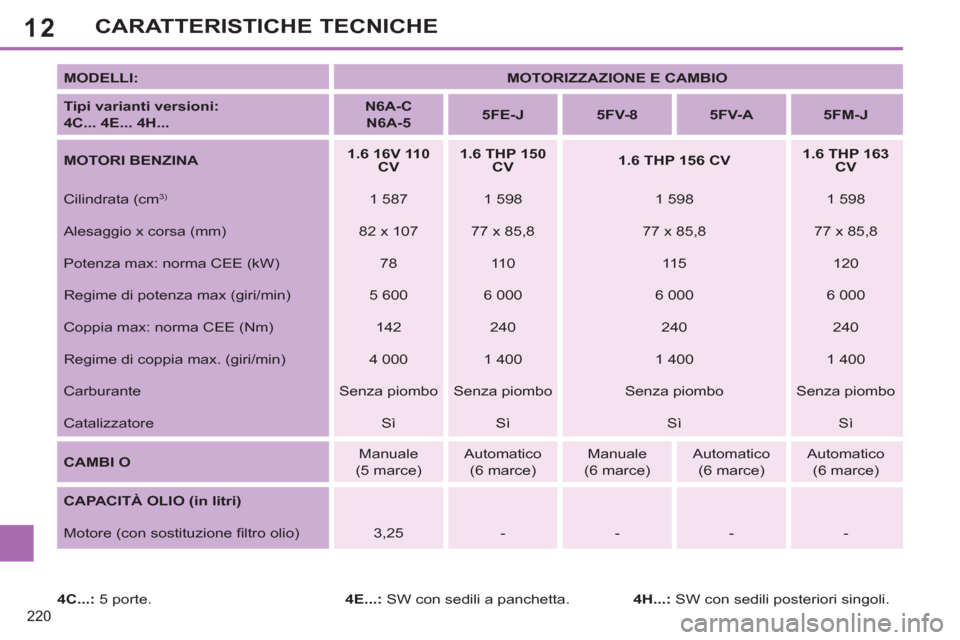

220
CARATTERISTICHE TECNICHE

MODELLI:


MOTORIZZAZIONE E CAMBIO



Tipi varianti versioni:
4C... 4E... 4H...


N6A-

C



N6A-

5



5FE-J



5FV-8



5FV-A



5FM-J



MOTORI BENZINA


1.6 16V 110
CV



1.6 THP 150
CV



1.6 THP 156 CV



1.6 THP 163
CV


Cilindrata (cm
3)

1 587
1 598
1 598
1 598
Alesaggio x corsa (mm)
82 x 107
77 x 85,8
77 x 85,8
77 x 85,8
Potenza max: norma CEE (kW)
78
11 0
115
120
Regime di potenza max (giri/min)
5 600
6 000
6 000
6 000
Coppia max: norma CEE (Nm)
142
240
240
240
Regime di coppia max. (giri/min)
4 000
1 400
1 400
1 400
Carburante
Senza piombo
Senza piombo
Senza piombo
Senza piombo
Catalizzatore
Sì
Sì
Sì
Sì

CAMBI
O

Manuale
(5 marce)
Automatico
(6 marce)
Manuale
(6 marce)
Automatico
(6 marce)
Automatico
(6 marce)

CAPACITÀ OLIO (in litri)

Motore (con sostituzione fi ltro olio)
3,25
-
-
-
-

4C...:
5 porte.
4E...:
SW con sedili a panchetta.
4H...:
SW con sedili posteriori singoli.

12

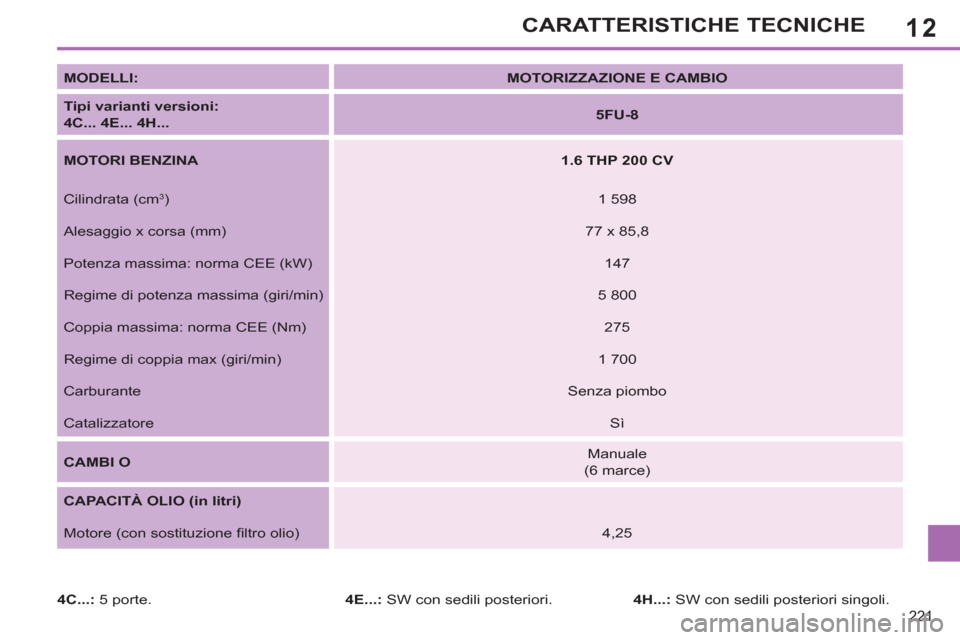

221
CARATTERISTICHE TECNICHE

MODELLI:


MOTORIZZAZIONE E CAMBIO



Tipi varianti versioni:
4C... 4E... 4H...


5FU-8



MOTORI BENZINA


1.6
THP 200 CV


Cilindrata (cm
3
)
1 598
Alesaggio x corsa (mm)
77 x 85,8
Potenza massima: norma CEE (kW)
147
Regime di potenza massima (giri/min)
5 800
Coppia massima: norma CEE (Nm)
275
Regime di coppia max (giri/min)
1 700
Carburante
Senza piombo
Catalizzatore
Sì

CAMBI
O

Manuale
(6 marce)

CAPACITÀ OLIO (in litri)

Motore (con sostituzione fi ltro olio)
4,25

4C...:
5 porte.
4E...:
SW con sedili posteriori.
4H...:
SW con sedili posteriori singoli.

12

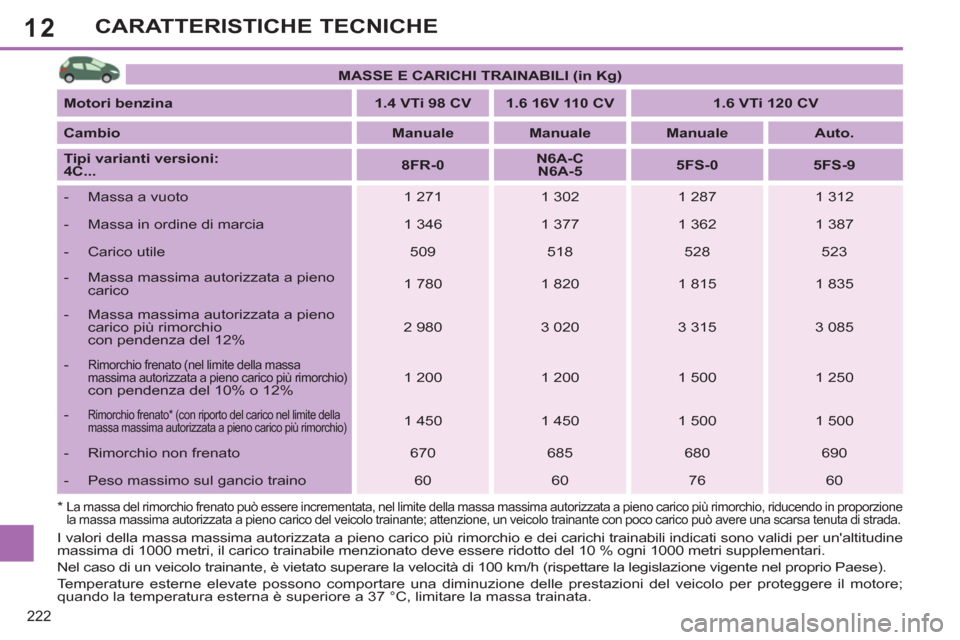

222
CARATTERISTICHE TECNICHE

* La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione
la massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.

I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine
massima di 1000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.

MASSE E CARICHI TRAINABILI (in Kg)



Motori benzina


1.4
VTi 98
CV



1.6
16V
110 CV



1.6 VTi 120 CV



Cambio


Manuale



Manuale



Manuale



Auto.



Tipi varianti versioni:
4C...




8FR-0



N6A-C
N6A-5



5FS-0



5FS-9




- Massa a vuoto
1 271
1 302
1 287
1 312


- Massa in ordine di marcia
1 346
1 377
1 362
1 387


- Carico utile
509
518
528
523


- Massa massima autorizzata a pieno
carico
1 780

1 820
1 815
1 835


- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12%
2 980
3 020
3 315
3 085


-
Rimorchio frenato (nel limite della massa
massima autorizzata a pieno carico più rimorchio)
con pendenza del 10% o 12%
1 200
1 200
1 500
1 250


-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)

1 450
1 450
1 500
1 500


- Rimorchio non frenato
670
685
680
690


- Peso massimo sul gancio traino
60
60
76
60
