2013 Peugeot 308 SW BL Manuale del proprietario (in Italian)

8
143
SICUREZZA

Sbloccaggio


)
Premere il pulsante rosso della fi bbia.

)
Accompagnare l'avvolgimento della
cintura.

)
Sulle cinture di sicurezza dei sedi-
li laterali, posizionare la barretta in
alto rispetto allo schienale per evita-
re che il dispositivo sbatta contro il
rivestimento laterale.



Spia di sbloccaggio della cintura di sicurezza

Questa spia si accende sul qua-
dro strumenti o sul display delle
spie della cintura di sicurezza e
dell'airbag frontale passeggero,
quando uno o più passeggeri posteriori
sganciano la cintura di sicurezza.
A partire da circa 20 km/h e per due
minuti, questa spia lampeggia accom-
pagnata da un segnale acustico di in-
tensità crescente. Trascorsi i due minuti,
questa spia resta accesa fi nché uno o
più passeggeri posteriori non allaccia la
cintura di sicurezza.

1.
Spia delle cinture di sicurezza poste-
riori volutamente sganciate.

4.
Spia della cintura di sicurezza poste-
riore destra.

5.
Spia della cintura di sicurezza poste-
riore centrale.

6.
Spia della cintura di sicurezza poste-
riore sinistra.
Display delle spie cinture di
sicurezza volutamente sganciate
A contatto inserito, con il motore avviato
o con il veicolo in marcia ad una velocità
inferiore a circa 20 km orari, le spie ros-
se corrispondenti 4
, 5
e 6
si accendono
per circa 30 secondi se la cintura di sicu-
rezza non è allacciata.
Quando il veicolo è in marcia ad una velo-
cità superiore a circa 20 km orari, la spia
rossa corrispondente 4
, 5
o 6
si accende,
accompagnata da un segnale acustico
e da un messaggio sul display multifun-
zione, quando un passeggero posteriore
sgancia la cintura di sicurezza.

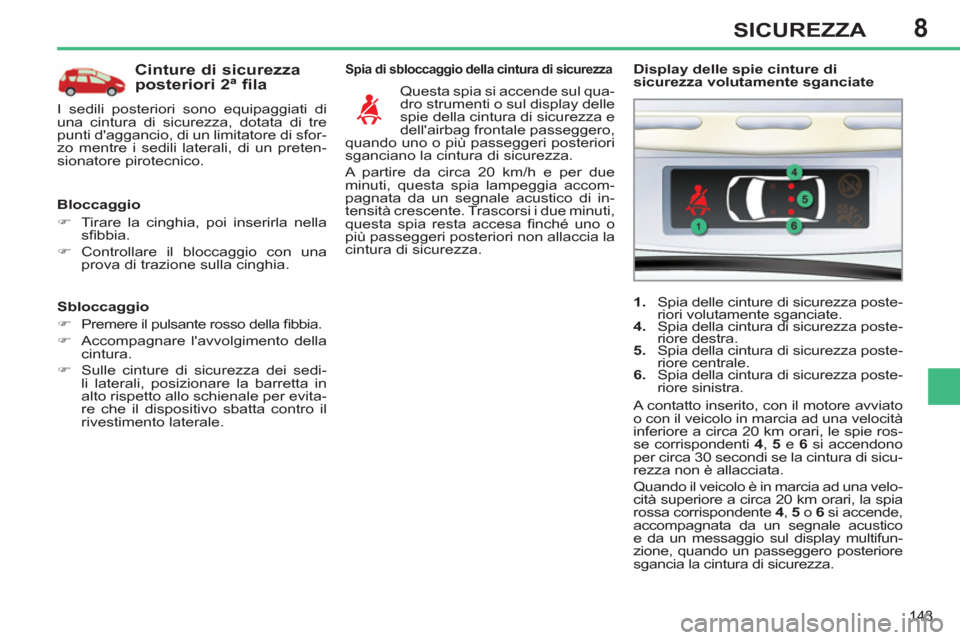

Cinture di sicurezza
posteriori 2ª fila
I sedili posteriori sono equipaggiati di
una cintura di sicurezza, dotata di tre
punti d'aggancio, di un limitatore di sfor-
zo mentre i sedili laterali, di un preten-
sionatore pirotecnico.

Bloccaggio


)
Tirare la cinghia, poi inserirla nella
sfi bbia.

)
Controllare il bloccaggio con una
prova di trazione sulla cinghia.

8
144
SICUREZZA

Cintura di sicurezza
posteriore centrale
2ª fila

Per allacciare la cintura di sicurezza
Per sganciare la cintura di sicurezza


)
Premere il pulsante rosso del dispo-
sitivo d'aggancio B
, poi quello del
dispositivo A
.

)
Accompagnare l'avvolgimento della
cinghia e portare l'estremità B
, e poi
l'estremità A,
sul magnete del punto
di ancoraggio del tetto.



Cinture di sicurezza
posteriori della 3ª fila

Per allacciare le cinture di sicurezza


)
Tirare la cinghia ed inserire l'estre-
mità C
nel dispositivo d'aggancio,
lato rivestimento laterale del baga-
gliaio.

)
Inserire l'estremità D
nel dispositivo
d'aggancio opposto.

)
Verifi care il bloccaggio dei dispositi-
vi d'aggancio effettuando una prova
di trazione sulla cinghia.


)
Tirare la cinghia ed inserire l'estre-
mità A
nel dispositivo d'aggancio si-
nistro.

)
Inserire l'estremità B
nel dispositivo
d'aggancio destro.

)
Verifi care il bloccaggio di ogni di-
spositivo d'aggancio con una prova
di trazione della cinghia.

Le cinture di sicurezza posteriori della
3ª fi la sono integrate nell'angolo corri-
spondente del montante del bagagliaio
e del tetto. In caso di ricentraggio dei due se-
dili laterali della 2ª fi la, utilizzare
sempre le cinture di sicurezza po-
steriori laterali.

Per sganciare le cinture di sicurezza


)
Premere il pulsante rosso del dispo-
sitivo d'aggancio D
, e poi del dispo-
sitivo C
.

)
Accompagnare l'avvolgimento della
cinghia e portare l'estremità D
, e poi
l'estremità C,
sul magnete del punto
di ancoraggio del montante corrispon-
dente del bagagliaio.

La cintura di sicurezza del sedile po-
steriore centrale della 2ª fi la è integrata
nella parte posteriore sinistra del tetto.
La 3ª fi la di sedili (SW con sedili
posteriori singoli) non è dotata di
spie delle cinture di sicurezza non
allacciate.

8
145
SICUREZZA

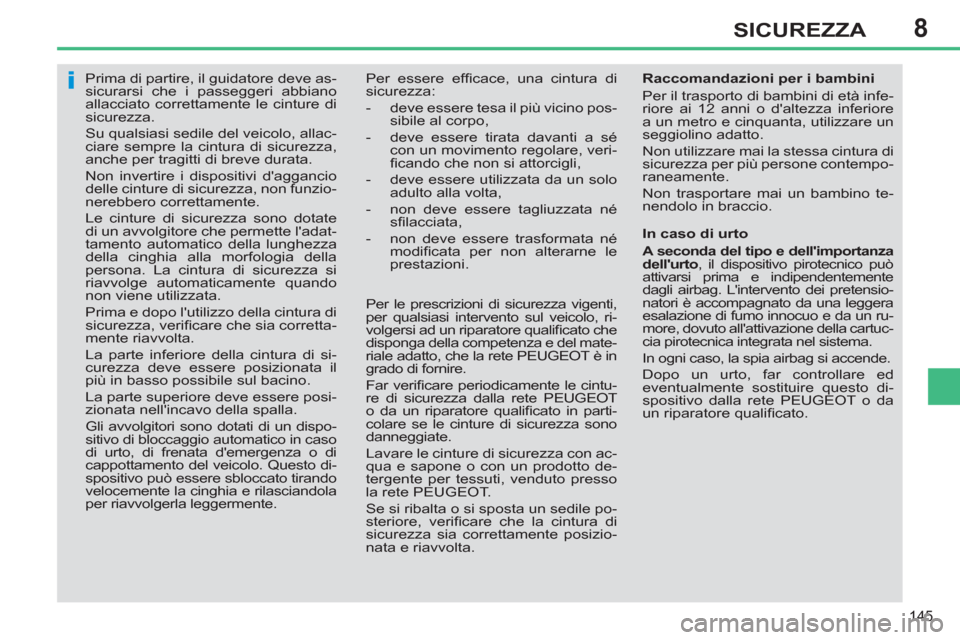

Prima di partire, il guidatore deve as-
sicurarsi che i passeggeri abbiano
allacciato correttamente le cinture di
sicurezza.
Su qualsiasi sedile del veicolo, allac-
ciare sempre la cintura di sicurezza,
anche per tragitti di breve durata.
Non invertire i dispositivi d'aggancio
delle cinture di sicurezza, non funzio-
nerebbero correttamente.
Le cinture di sicurezza sono dotate
di un avvolgitore che permette l'adat-
tamento automatico della lunghezza
della cinghia alla morfologia della
persona. La cintura di sicurezza si
riavvolge automaticamente quando
non viene utilizzata.
Prima e dopo l'utilizzo della cintura di
sicurezza, verifi care che sia corretta-
mente riavvolta.
La parte inferiore della cintura di si-
curezza deve essere posizionata il
più in basso possibile sul bacino.
La parte superiore deve essere posi-
zionata nell'incavo della spalla.
Gli avvolgitori sono dotati di un dispo-
sitivo di bloccaggio automatico in caso
di urto, di frenata d'emergenza o di
cappottamento del veicolo. Questo di-
spositivo può essere sbloccato tirando
velocemente la cinghia e rilasciandola
per riavvolgerla leggermente. Per essere effi cace, una cintura di
sicurezza:


- deve essere tesa il più vicino pos-
sibile al corpo,

- deve essere tirata davanti a sé
con un movimento regolare, veri-
fi cando che non si attorcigli,

- deve essere utilizzata da un solo
adulto alla volta,

- non deve essere tagliuzzata né
sfi lacciata,

- non deve essere trasformata né
modifi cata per non alterarne le
prestazioni.
Per le prescrizioni di sicurezza vigenti,
per qualsiasi intervento sul veicolo, ri-
volgersi ad un riparatore qualifi cato che
disponga della competenza e del mate-
riale adatto, che la rete PEUGEOT è in
grado di fornire.
Far verifi care periodicamente le cintu-
re di sicurezza dalla rete PEUGEOT
o da un riparatore qualifi cato in parti-
colare se le cinture di sicurezza sono
danneggiate.
Lavare le cinture di sicurezza con ac-
qua e sapone o con un prodotto de-
tergente per tessuti, venduto presso
la rete PEUGEOT.
Se si ribalta o si sposta un sedile po-
steriore, verifi care che la cintura di
sicurezza sia correttamente posizio-
nata e riavvolta.
Raccomandazioni per i bambini
Per il trasporto di bambini di età infe-
riore ai 12 anni o d'altezza inferiore
a un metro e cinquanta, utilizzare un
seggiolino adatto.
Non utilizzare mai la stessa cintura di
sicurezza per più persone contempo-
raneamente.
Non trasportare mai un bambino te-
nendolo in braccio.

In caso di urto

A seconda del tipo e dell'importanza
dell'urto
, il dispositivo pirotecnico può
attivarsi prima e indipendentemente
dagli airbag. L'intervento dei pretensio-
natori è accompagnato da una leggera
esalazione di fumo innocuo e da un ru-
more, dovuto all'attivazione della cartuc-
cia pirotecnica integrata nel sistema.
In ogni caso, la spia airbag si accende.
Dopo un urto, far controllare ed
eventualmente sostituire questo di-
spositivo dalla rete PEUGEOT o da
un riparatore qualifi cato.

8
146
SICUREZZA
AIRBAG

L'attivazione del o degli airbag è
accompagnata da una leggera
emissione di fumo inoffensivo e da
un rumore, dovuti all'attivazione
della cartuccia pirotecnica integra-
ta nel sistema.
Questo fumo non è nocivo, ma può
rivelarsi irritante per gli occhi.
La detonazione può provocare una
leggera diminuzione della capacità
uditiva per un breve periodo di tempo.

















Airbag frontali

Sistema che protegge il guidatore e il
passeggero anteriore in caso di urto
frontale violento per limitare i rischi di
traumi alla testa e al torace.
L'airbag del guidatore è integrato al
centro del volante; quello del passeg-
gero anteriore, nel cruscotto al di sopra
del cassettino portaoggetti.

Attivazione
Gli airbag si gonfi ano contemporanea-
mente (tranne se l'airbag frontale del
passeggero è disattivato) in caso di urto
frontale violento applicato su una parte
o su tutta la zona d'impatto frontale A
,
secondo l'asse longitudinale del veicolo
su un piano orizzontale e diretto dall'an-
teriore al posteriore del veicolo.
L'airbag frontale s'interpone tra il torace
e la testa dell'occupante anteriore del
veicolo e il volante, lato guidatore, e il
cruscotto, lato passeggero, per ammor-
tizzare la sua proiezione in avanti.

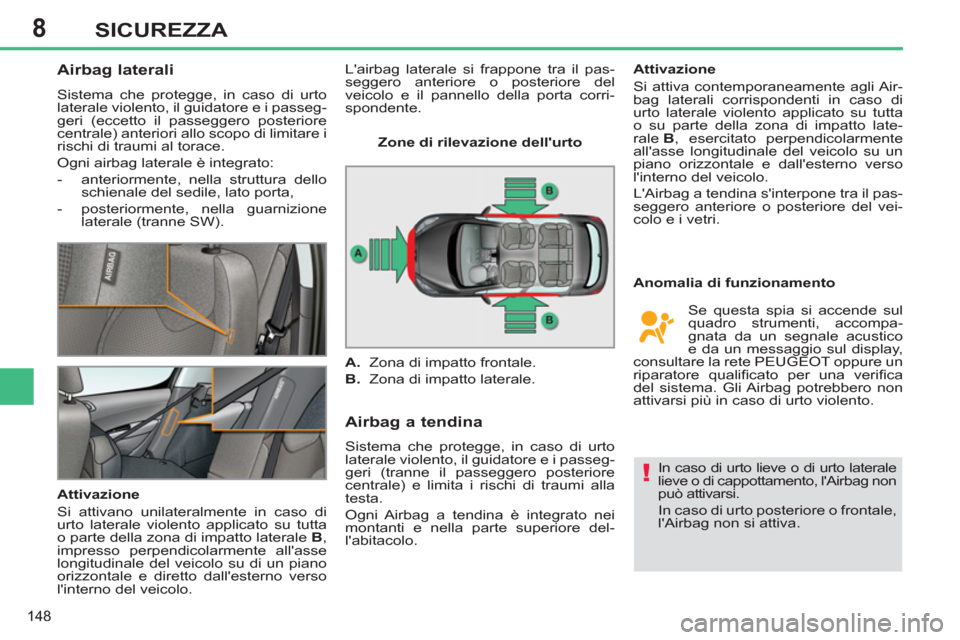

Zone di rilevazione dell'urto


A.
Zona d'impatto frontale.

B.
Zona d'impatto laterale.

Gli airbag non funzionano se il
contatto non è inserito.

Questi equipaggiamenti funzionano
una sola volta. Se si verifi ca un se-
condo urto (durante lo stesso inci-
dente o in un incidente successivo),
l'airbag non funziona.
Sistema progettato per ottimizzare la
sicurezza dei passeggeri (tranne per il
passeggero posteriore centrale) in caso
di urto violento. Questo sistema com-
pleta l'azione delle cinture di sicurezza
dotate di limitatore di carico (tranne per
il passeggero posteriore centrale).
In questo caso, i sensori elettronici re-
gistrano ed analizzano gli urti frontali e
laterali che si verifi cano nelle zone di ri-
levazione dell'urto:


- in caso di urto violento, gli airbag
si gonfi ano istantaneamente e pro-
teggono i passeggeri (tranne il pas-
seggero posteriore centrale); subito
dopo l'urto, gli airbag si sgonfi ano
rapidamente per non intralciare la
visibilità o l'eventuale uscita dei pas-
seggeri,

- in caso di urto poco violento, d'im-
patto sulla parte posteriore e in al-
cune condizioni di ribaltamento, gli
airbag non si gonfi ano; in questo
genere di situazione, la cintura di
sicurezza è suffi ciente per garantire
una protezione ottimale.

8
147
SICUREZZA
Se almeno una delle due spie del-
l'airbag si accendono in permanen-
za, non collocare un seggiolino per
bambini sul sedile del passeggero
anteriore.
Far verifi care dalla rete PEUGEOT
o da un riparatore qualifi cato.


Anomalia di funzionamento
Se questa spia si accende sul
quadro strumenti ed è accom-
pagnata da un segnale acustico
e da un messaggio sul display,
rivolgersi alla rete PEUGEOT o ad un
riparatore qualifi cato per far verifi care il
sistema. Gli airbag potrebbero non atti-
varsi in caso di urto violento.






Airbag ginocchia *

Sistema che protegge le ginocchia del
guidatore in caso di urto frontale.
Questo airbag è integrato nella plancia
di bordo, sotto al piantone dello sterzo.

Attivazione
Si gonfi a contemporaneamente agli airbag
frontali.

Riattivazione
Quando si rimuove il seggiolino per
bambini, portare il comando sulla po-
sizione "ON"
per attivare nuovamente
l'airbag e garantire la sicurezza del pas-
seggero anteriore in caso di urto.
A contatto inserito, questa spia
si accende sul display delle
spie delle cinture di sicurezza e
airbag frontale lato passeggero
per circa un minuto, se l'airbag frontale
del passeggero è attivato. Per garantire la sicurezza, quan-
do un seggiolino per bambini "con
schienale verso la strada" viene
collocato sul sedile del passegge-
ro anteriore, l'airbag frontale del
passeggero deve tassativamente
essere disattivato.
Altrimenti il bambino rischia ferite
gravi o addiritura mortali in caso di
attivazione dell'airbag.


In funzione della versione del
veicolo, questa spia si accen-
de sul quadro strumenti o sul
display delle spie della cintura
di sicurezza e dell'airbag frontale del
passeggero con il contatto inserito e per
tutta la durata della disattivazione. Se questa spia lampeggia sul
quadro strumenti e/o nel display
delle spie della cintura di sicurez-
za e dell'airbag frontale lato pas-
seggero, rivolgersi alla rete PEUGEOT
o ad un riparatore qualifi cato. L'airbag
frontale lato passeggero potrebbe non
attivarsi in caso di urto violento.
Disattivazione
Può essere disattivato solo l'airbag fron-
tale passeggero:


)
a contatto disinserito
, inserire la
chiave nel comando di disattivazio-
ne dell'airbag del passeggero,

)
ruotarla sulla posizione "OFF"
,

)
quindi estrarla mantenendo questa
posizione.

*
Secondo il Paese di destinazione.

8
148
SICUREZZA






Airbag laterali

Sistema che protegge, in caso di urto
laterale violento, il guidatore e i passeg-
geri (eccetto il passeggero posteriore
centrale) anteriori allo scopo di limitare i
rischi di traumi al torace.
Ogni airbag laterale è integrato:


- anteriormente, nella struttura dello
schienale del sedile, lato porta,

- posteriormente, nella guarnizione
laterale (tranne SW).

Attivazione
Si attivano unilateralmente in caso di
urto laterale violento applicato su tutta
o parte della zona di impatto laterale B
,
impresso perpendicolarmente all'asse
longitudinale del veicolo su di un piano
orizzontale e diretto dall'esterno verso
l'interno del veicolo.






Airbag a tendina

Sistema che protegge, in caso di urto
laterale violento, il guidatore e i passeg-
geri (tranne il passeggero posteriore
centrale) e limita i rischi di traumi alla
testa.
Ogni Airbag a tendina è integrato nei
montanti e nella parte superiore del-
l'abitacolo.
Anomalia di funzionamento
Attivazione
Si attiva contemporaneamente agli Air-
bag laterali corrispondenti in caso di
urto laterale violento applicato su tutta
o su parte della zona di impatto late-
rale B
, esercitato perpendicolarmente
all'asse longitudinale del veicolo su un
piano orizzontale e dall'esterno verso
l'interno del veicolo.
L'Airbag a tendina s'interpone tra il pas-
seggero anteriore o posteriore del vei-
colo e i vetri.
In caso di urto lieve o di urto laterale
lieve o di cappottamento, l'Airbag non
può attivarsi.
In caso di urto posteriore o frontale,
l'Airbag non si attiva.

Zone di rilevazione dell'urto


A.
Zona di impatto frontale.

B.
Zona di impatto laterale.

Se questa spia si accende sul
quadro strumenti, accompa-
gnata da un segnale acustico
e da un messaggio sul display,
consultare la rete PEUGEOT oppure un
riparatore qualifi cato per una verifi ca
del sistema. Gli Airbag potrebbero non
attivarsi più in caso di urto violento. L'airbag laterale si frappone tra il pas-
seggero anteriore o posteriore del
veicolo e il pannello della porta corri-
spondente.

8
149
SICUREZZA

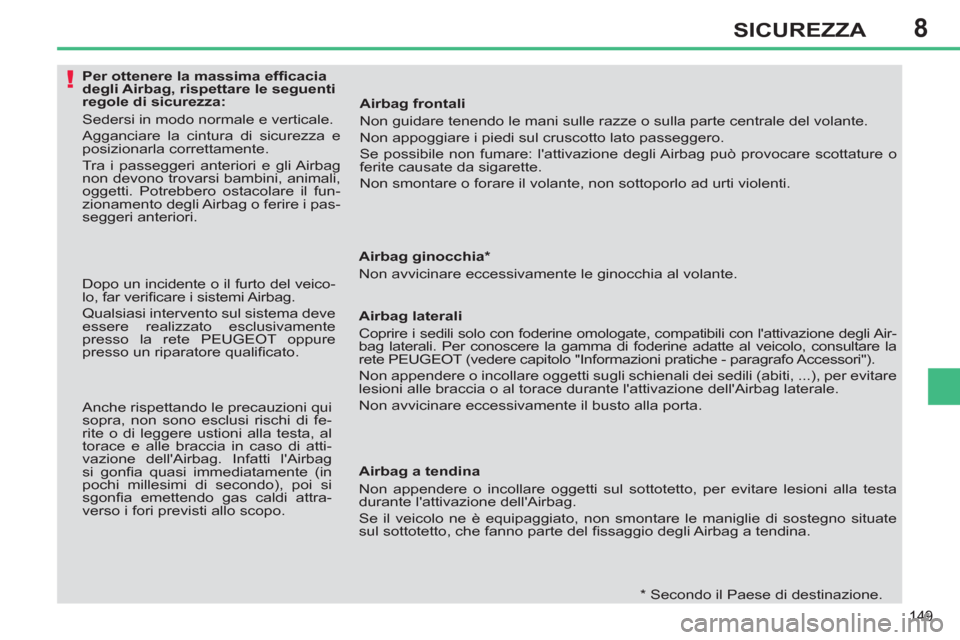

Per ottenere la massima effi cacia
degli Airbag, rispettare le seguenti
regole di sicurezza:
Sedersi in modo normale e verticale.
Agganciare la cintura di sicurezza e
posizionarla correttamente.
Tra i passeggeri anteriori e gli Airbag
non devono trovarsi bambini, animali,
oggetti. Potrebbero ostacolare il fun-
zionamento degli Airbag o ferire i pas-
seggeri anteriori.

*
Secondo il Paese di destinazione.






Airbag ginocchia *
Non avvicinare eccessivamente le ginocchia al volante.



Airbag laterali
Coprire i sedili solo con foderine omologate, compatibili con l'attivazione degli Air-
bag laterali. Per conoscere la gamma di foderine adatte al veicolo, consultare la
rete PEUGEOT (vedere capitolo "Informazioni pratiche - paragrafo Accessori").
Non appendere o incollare oggetti sugli schienali dei sedili (abiti, ...), per evitare
lesioni alle braccia o al torace durante l'attivazione dell'Airbag laterale.
Non avvicinare eccessivamente il busto alla porta.

Airbag a tendina
Non appendere o incollare oggetti sul sottotetto, per evitare lesioni alla testa
durante l'attivazione dell'Airbag.
Se il veicolo ne è equipaggiato, non smontare le maniglie di sostegno situate
sul sottotetto, che fanno parte del fi ssaggio degli Airbag a tendina.
Dopo un incidente o il furto del veico-
lo, far verifi care i sistemi Airbag.
Qualsiasi intervento sul sistema deve
essere realizzato esclusivamente
presso la rete PEUGEOT oppure
presso un riparatore qualifi cato.
Anche rispettando le precauzioni qui
sopra, non sono esclusi rischi di fe-
rite o di leggere ustioni alla testa, al
torace e alle braccia in caso di atti-
vazione dell'Airbag. Infatti l'Airbag
si gonfi a quasi immediatamente (in
pochi millesimi di secondo), poi si
sgonfi a emettendo gas caldi attra-
verso i fori previsti allo scopo.
Airbag frontali
Non guidare tenendo le mani sulle razze o sulla parte centrale del volante.
Non appoggiare i piedi sul cruscotto lato passeggero.
Se possibile non fumare: l'attivazione degli Airbag può provocare scottature o
ferite causate da sigarette.
Non smontare o forare il volante, non sottoporlo ad urti violenti.

9
150
GUIDA
Se la vettura è parcheggiata in
discesa, sterzare le ruote verso il
marciapiede, inserire il freno di sta-
zionamento e una marcia.
FRENO DI STAZIONAMENTO


Inserimento


)
Tirare a fondo la leva del freno di
stazionamento per immobilizzare il
veicolo.

Con il veicolo in movimento,
l'accensione di questa spia e
dell'indicatore STOP
, accompa-
gnata da un segnale acustico e
da un messaggio sul display multifun-
zione, indicano che il freno è inserito o
non è stato ben disinserito.
Disinserimento


)
Tirare leggermente la leva del freno
di stazionamento, premere il pul-
sante di sbloccaggio poi abbassare
a fondo la leva.
CAMBIO MANUALE A 6 MARCE


Inserimento della 5ª o della 6ª marcia



)
Spostare completamente la leva delle
marce verso destra per inserire corret-
tamente la 5ª o la 6ª marcia.



Inserimento della retromarcia



)
Sollevare la ghiera sotto al pomello
e spostare la leva del cambio verso
sinistra, poi in avanti.

Inserire la retromarcia esclusivamente
a veicolo fermo, con il motore al mi-
nimo.
Per sicurezza e per agevolare l'av-
viamento del motore:


- mettere sempre in folle,

- premere il pedale della frizione.
