2013 Peugeot 308 SW BL Manuale del proprietario (in Italian)

4
95
APERTURE

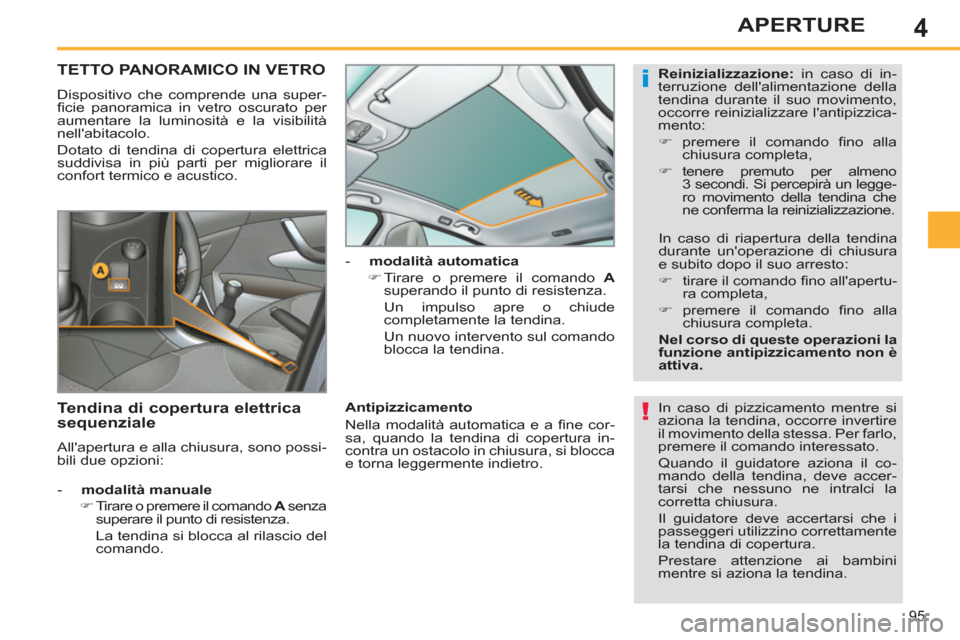

TETTO PANORAMICO IN VETRO
Dispositivo che comprende una super-
fi cie panoramica in vetro oscurato per
aumentare la luminosità e la visibilità
nell'abitacolo.
Dotato di tendina di copertura elettrica
suddivisa in più parti per migliorare il
confort termico e acustico.
In caso di pizzicamento mentre si
aziona la tendina, occorre invertire
il movimento della stessa. Per farlo,
premere il comando interessato.
Quando il guidatore aziona il co-
mando della tendina, deve accer-
tarsi che nessuno ne intralci la
corretta chiusura.
Il guidatore deve accertarsi che i
passeggeri utilizzino correttamente
la tendina di copertura.
Prestare attenzione ai bambini
mentre si aziona la tendina.


- modalità manuale



)
Tirare o premere il comando A
senza
superare il punto di resistenza.
La tendina si blocca al rilascio del
comando.
- modalità automatica



)
Tirare o premere il comando A

superando il punto di resistenza.
Un impulso apre o chiude
completamente la tendina.
Un nuovo intervento sul comando
blocca la tendina.


Antipizzicamento
Nella modalità automatica e a fi ne cor-
sa, quando la tendina di copertura in-
contra un ostacolo in chiusura, si blocca
e torna leggermente indietro.

Tendina di copertura elettrica
sequenziale
All'apertura e alla chiusura, sono possi-
bili due opzioni:
Reinizializzazione:
in caso di in-
terruzione dell'alimentazione della
tendina durante il suo movimento,
occorre reinizializzare l'antipizzica-
mento:


)
premere il comando fi no alla
chiusura completa,

)
tenere premuto per almeno
3 secondi. Si percepirà un legge-
ro movimento della tendina che
ne conferma la reinizializzazione.


In caso di riapertura della tendina
durante un'operazione di chiusura
e subito dopo il suo arresto:


)
tirare il comando fi no all'apertu-
ra completa,

)
premere il comando fi no alla
chiusura completa.

Nel corso di queste operazioni la
funzione antipizzicamento non è
attiva.

4
96
APERTURE
I rabbocchi di carburante devono esse-
re superiori a 5 litri per essere presi in

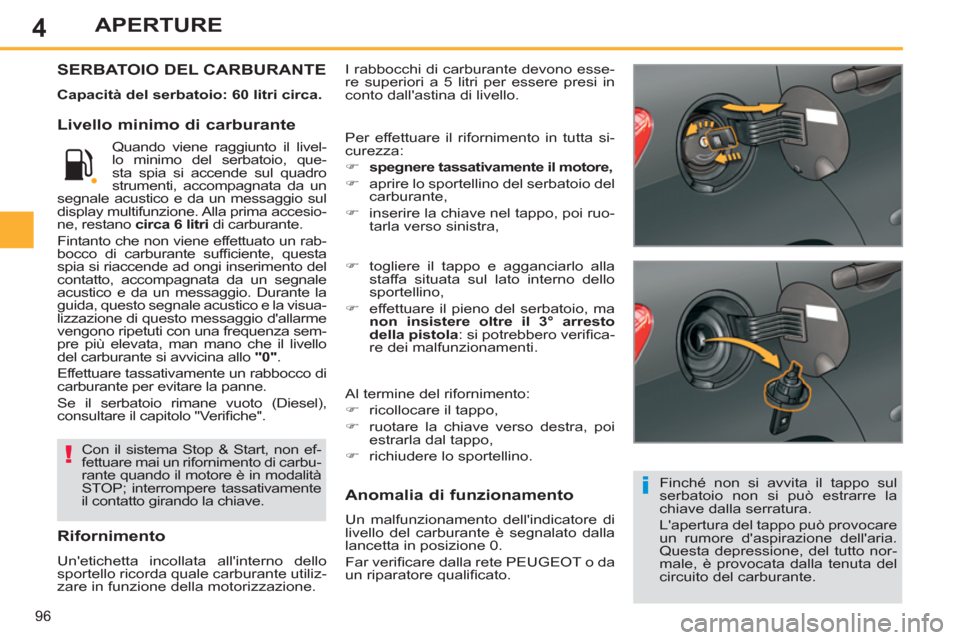

conto dall'astina di livello. SERBATOIO DEL CARBURANTE

Capacità del serbatoio: 60 litri circa.

Finché non si avvita il tappo sul
serbatoio non si può estrarre la
chiave dalla serratura.
L'apertura del tappo può provocare
un rumore d'aspirazione dell'aria.
Questa depressione, del tutto nor-
male, è provocata dalla tenuta del
circuito del carburante.


Livello minimo di carburante

Anomalia di funzionamento

Un malfunzionamento dell'indicatore di
livello del carburante è segnalato dalla
lancetta in posizione 0.
Far verifi care dalla rete PEUGEOT o da
un riparatore qualifi cato.


Rifornimento

Un'etichetta incollata all'interno dello
sportello ricorda quale carburante utiliz-
zare in funzione della motorizzazione. Quando viene raggiunto il livel-
lo minimo del serbatoio, que-
sta spia si accende sul quadro
strumenti, accompagnata da un
segnale acustico e da un messaggio sul
display multifunzione. Alla prima accesio-
ne, restano circa 6 litri
di carburante.
Fintanto che non viene effettuato un rab-
bocco di carburante suffi ciente, questa
spia si riaccende ad ongi inserimento del
contatto, accompagnata da un segnale
acustico e da un messaggio. Durante la
guida, questo segnale acustico e la visua-
lizzazione di questo messaggio d'allarme
vengono ripetuti con una frequenza sem-
pre più elevata, man mano che il livello
del carburante si avvicina allo "0"
.
Effettuare tassativamente un rabbocco di
carburante per evitare la panne.
Se il serbatoio rimane vuoto (Diesel),
consultare il capitolo "Verifi che".






Con il sistema Stop & Start, non ef-
fettuare mai un rifornimento di carbu-
rante quando il motore è in modalità
STOP; interrompere tassativamente
il contatto girando la chiave.
)
togliere il tappo e agganciarlo alla
staffa situata sul lato interno dello
sportellino,

)
effettuare il pieno del serbatoio, ma
non insistere oltre il 3° arresto
della pistola
: si potrebbero verifi ca-
re dei malfunzionamenti.
Al termine del rifornimento:


)
ricollocare il tappo,

)
ruotare la chiave verso destra, poi
estrarla dal tappo,

)
richiudere lo sportellino.
Per effettuare il rifornimento in tutta si-
curezza:


)
spegnere tassativamente il motore,


)
aprire lo sportellino del serbatoio del
carburante,

)
inserire la chiave nel tappo, poi ruo-
tarla verso sinistra,

4APERTURE

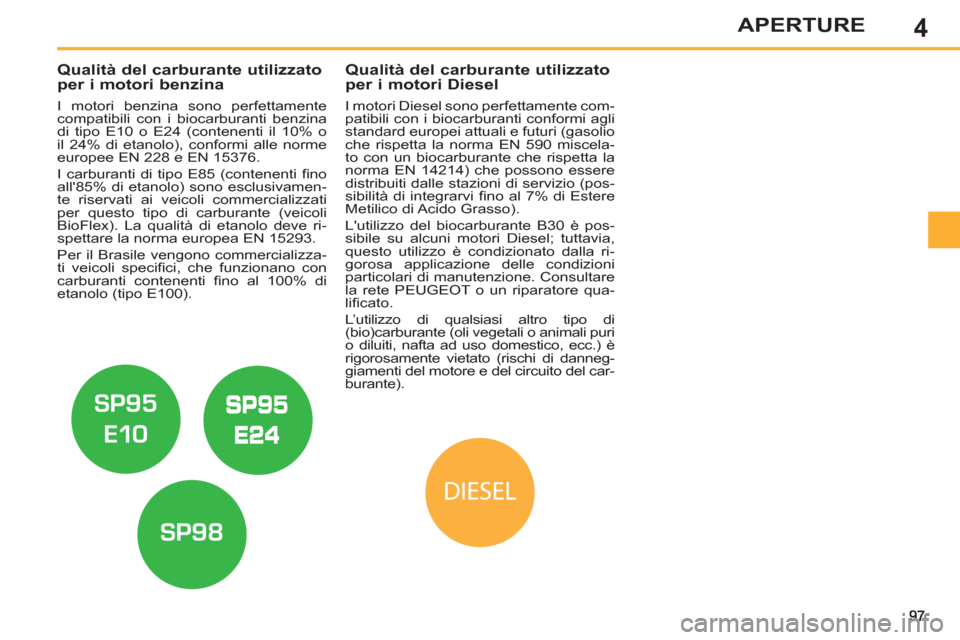

Qualità del carburante utilizzato
per i motori benzina

I motori benzina sono perfettamente
compatibili con i biocarburanti benzina
di tipo E10 o E24 (contenenti il 10% o
il 24% di etanolo), conformi alle norme
europee EN 228 e EN 15376.
I carburanti di tipo E85 (contenenti fi no
all'85% di etanolo) sono esclusivamen-
te riservati ai veicoli commercializzati
per questo tipo di carburante (veicoli
BioFlex). La qualità di etanolo deve ri-
spettare la norma europea EN 15293.
Per il Brasile vengono commercializza-
ti veicoli specifi ci, che funzionano con
carburanti contenenti fi no al 100% di
etanolo (tipo E100).













Qualità del carburante utilizzato
per i motori Diesel

I motori Diesel sono perfettamente com-
patibili con i biocarburanti conformi agli
standard europei attuali e futuri (gasolio
che rispetta la norma EN 590 miscela-
to con un biocarburante che rispetta la
norma EN 14214) che possono essere
distribuiti dalle stazioni di servizio (pos-
sibilità di integrarvi fi no al 7% di Estere
Metilico di Acido Grasso).
L'utilizzo del biocarburante B30 è pos-
sibile su alcuni motori Diesel; tuttavia,
questo utilizzo è condizionato dalla ri-
gorosa applicazione delle condizioni
particolari di manutenzione. Consultare
la rete PEUGEOT o un riparatore qua-
lifi cato.
L’utilizzo di qualsiasi altro tipo di
(bio)carburante (oli vegetali o animali puri
o diluiti, nafta ad uso domestico, ecc.) è
rigorosamente vietato (rischi di danneg-
giamenti del motore e del circuito del car-
burante).

4
98
APERTURE

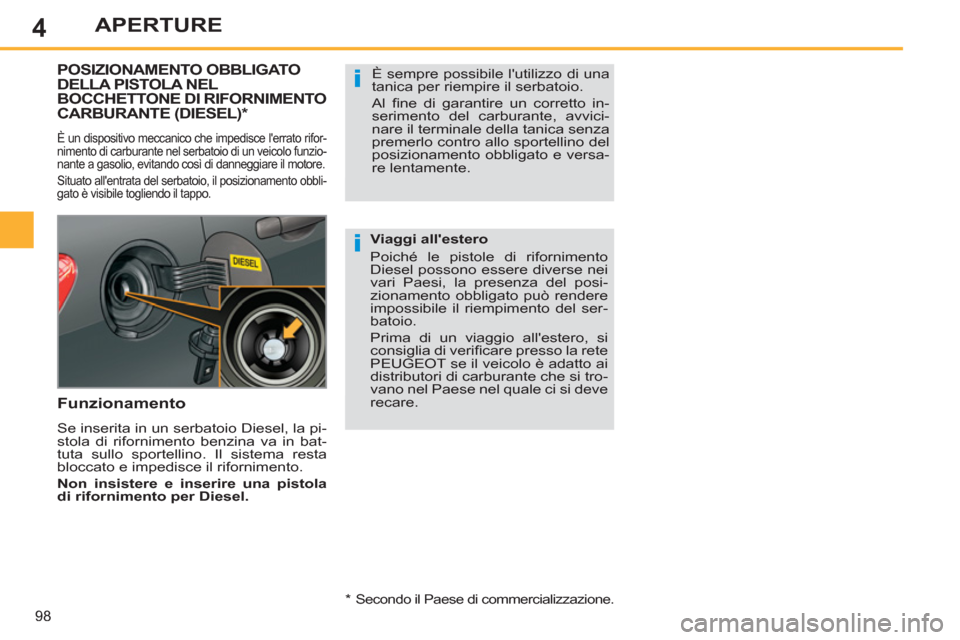

POSIZIONAMENTO OBBLIGATODELLA PISTOLA NELBOCCHETTONE DI RIFORNIMENTO CARBURANTE (DIESEL) *

È un dispositivo meccanico che impedisce l'errato rifor-
nimento di carburante nel serbatoio di un veicolo funzio-
nante a gasolio, evitando così di danneggiare il motore.
Situato all'entrata del serbatoio, il posizionamento obbli-
gato è visibile togliendo il tappo.

Funzionamento

Se inserita in un serbatoio Diesel, la pi-
stola di rifornimento benzina va in bat-
tuta sullo sportellino. Il sistema resta
bloccato e impedisce il rifornimento.

Non insistere e inserire una pistola
di rifornimento per Diesel.

È sempre possibile l'utilizzo di una
tanica per riempire il serbatoio.
Al fi ne di garantire un corretto in-
serimento del carburante, avvici-
nare il terminale della tanica senza
premerlo contro allo sportellino del
posizionamento obbligato e versa-
re lentamente.


Viaggi all'estero
Poiché le pistole di rifornimento
Diesel possono essere diverse nei
vari Paesi, la presenza del posi-
zionamento obbligato può rendere
impossibile il riempimento del ser-
batoio.
Prima di un viaggio all'estero, si
consiglia di verifi care presso la rete
PEUGEOT se il veicolo è adatto ai
distributori di carburante che si tro-
vano nel Paese nel quale ci si deve
recare.


*

Secondo il Paese di commercializzazione.

5
99
VISIBILITÀ

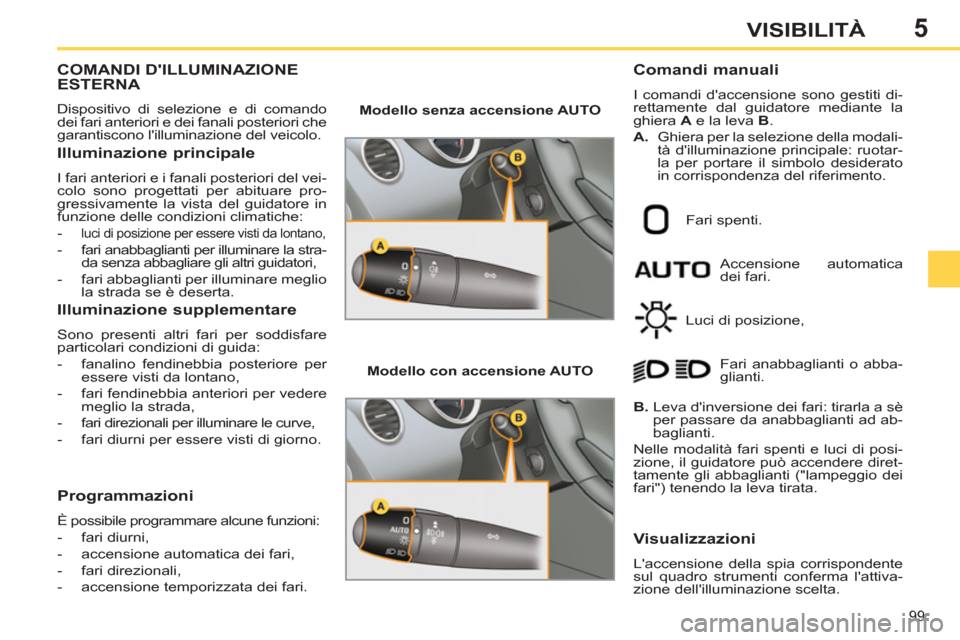

COMANDI D'ILLUMINAZIONEESTERNA
Dispositivo di selezione e di comando
dei fari anteriori e dei fanali posteriori che
garantiscono l'illuminazione del veicolo.

Illuminazione principale

I fari anteriori e i fanali posteriori del vei-
colo sono progettati per abituare pro-
gressivamente la vista del guidatore in
funzione delle condizioni climatiche:


-
luci di posizione per essere visti da lontano,


- fari anabbaglianti per illuminare la stra-
da senza abbagliare gli altri guidatori,

- fari abbaglianti per illuminare meglio
la strada se è deserta.



Illuminazione supplementare

Sono presenti altri fari per soddisfare
particolari condizioni di guida:


- fanalino fendinebbia posteriore per
essere visti da lontano,

- fari fendinebbia anteriori per vedere
meglio la strada,

- fari direzionali per illuminare le curve,

- fari diurni per essere visti di giorno.



Programmazioni

È possibile programmare alcune funzioni:


- fari diurni,

- accensione automatica dei fari,

- fari direzionali,

- accensione temporizzata dei fari.


Modello senza accensione AUTO



Modello con accensione AUTO





Accensione automatica
dei fari.

Comandi manuali

I comandi d'accensione sono gestiti di-
rettamente dal guidatore mediante la
ghiera A
e la leva B
.

A.
Ghiera per la selezione della modali-
tà d'illuminazione principale: ruotar-
la per portare il simbolo desiderato
in corrispondenza del riferimento.
Fari spenti.
Luci di posizione,

B.
Leva d'inversione dei fari: tirarla a sè
per passare da anabbaglianti ad ab-
baglianti.
Nelle modalità fari spenti e luci di posi-
zione, il guidatore può accendere diret-
tamente gli abbaglianti ("lampeggio dei
fari") tenendo la leva tirata. Fari anabbaglianti o abba-
glianti.

Visualizzazioni

L'accensione della spia corrispondente
sul quadro strumenti conferma l'attiva-
zione dell'illuminazione scelta.

5
100
VISIBILITÀ

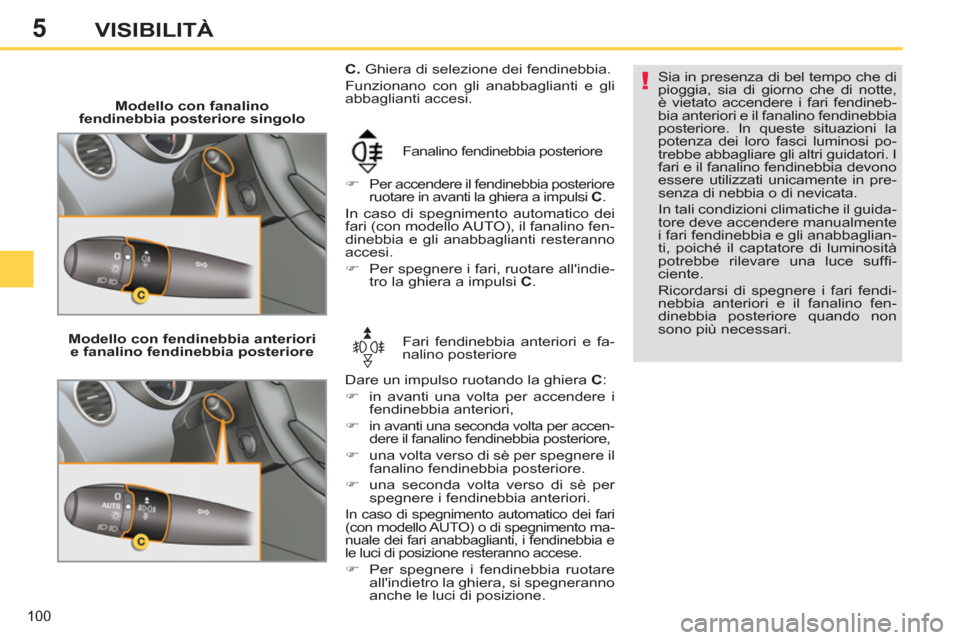

Modello con fanalino
fendinebbia posteriore singolo
Fanalino fendinebbia posteriore


)

Per accendere il fendinebbia posteriore
ruotare in avanti la ghiera a impulsi C
.

In caso di spegnimento automatico dei
fari (con modello AUTO), il fanalino fen-
dinebbia e gli anabbaglianti resteranno
accesi.


)
Per spegnere i fari, ruotare all'indie-
tro la ghiera a impulsi C
.






Sia in presenza di bel tempo che di
pioggia, sia di giorno che di notte,
è vietato accendere i fari fendineb-
bia anteriori e il fanalino fendinebbia
posteriore. In queste situazioni la
potenza dei loro fasci luminosi po-
trebbe abbagliare gli altri guidatori. I
fari e il fanalino fendinebbia devono
essere utilizzati unicamente in pre-
senza di nebbia o di nevicata.
In tali condizioni climatiche il guida-
tore deve accendere manualmente
i fari fendinebbia e gli anabbaglian-
ti, poiché il captatore di luminosità
potrebbe rilevare una luce suffi -
ciente.
Ricordarsi di spegnere i fari fendi-
nebbia anteriori e il fanalino fen-
dinebbia posteriore quando non
sono più necessari.


Modello con fendinebbia anteriori
e fanalino fendinebbia posteriore Fari fendinebbia anteriori e fa-
nalino posteriore
Dare un impulso ruotando la ghiera C
:


)
in avanti una volta per accendere i
fendinebbia anteriori,

)
in avanti una seconda volta per accen-
dere il fanalino fendinebbia posteriore,

)
una volta verso di sè per spegnere il
fanalino fendinebbia posteriore.

)
una seconda volta verso di sè per
spegnere i fendinebbia anteriori.

In caso di spegnimento automatico dei fari
(con modello AUTO) o di spegnimento ma-
nuale dei fari anabbaglianti, i fendinebbia e
le luci di posizione resteranno accese.



)
Per spegnere i fendinebbia ruotare
all'indietro la ghiera, si spegneranno
anche le luci di posizione.










C.
Ghiera di selezione dei fendinebbia.
Funzionano con gli anabbaglianti e gli
abbaglianti accesi.

5VISIBILITÀ

Spegnimento dei fari
all'interruzione del contatto
All'interruzione del contatto, tutti i
fari si spengono istantaneamente,
tranne i fari anabbaglianti in caso di
accensione temporizzata attivata.

Accensione dei fari dopo
l'interruzione del contatto
Per riattivare il comando d'illumina-
zione, ruotare la ghiera A
e collocarla
in posizione "0"
, fari spenti, poi sulla
posizione scelta.
All'apertura della porta del guidatore,
l'emissione di un segnale acustico
avverte della dimenticanza dei fari
accesi.
Tutti i fari, tranne le luci di posizione,
si spegneranno automaticamente
entro trenta minuti al massimo per
evitare di scaricare la batteria.

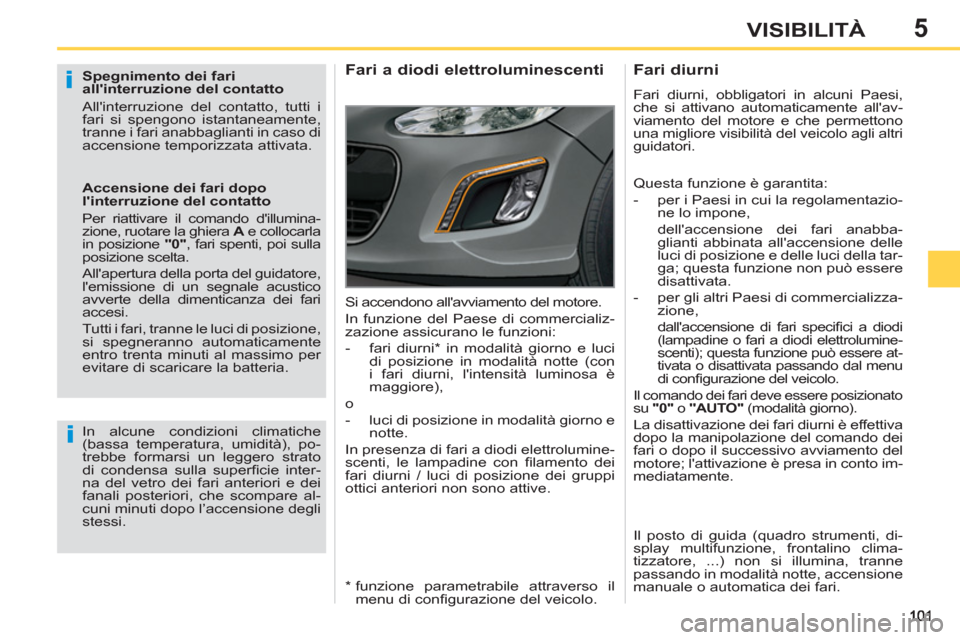

Fari a diodi elettroluminescenti

In alcune condizioni climatiche
(bassa temperatura, umidità), po-
trebbe formarsi un leggero strato
di condensa sulla superfi cie inter-
na del vetro dei fari anteriori e dei
fanali posteriori, che scompare al-
cuni minuti dopo l’accensione degli
stessi.








Fari diurni

Fari diurni, obbligatori in alcuni Paesi,
che si attivano automaticamente all'av-
viamento del motore e che permettono
una migliore visibilità del veicolo agli altri
guidatori.

Questa funzione è garantita:


- per i Paesi in cui la regolamentazio-
ne lo impone,
dell'accensione dei fari anabba-
glianti abbinata all'accensione delle
luci di posizione e delle luci della tar-
ga; questa funzione non può essere
disattivata.

- per gli altri Paesi di commercializza-
zione,

dall'accensione di fari specifi ci a diodi
(lampadine o fari a diodi elettrolumine-
scenti); questa funzione può essere at-
tivata o disattivata passando dal menu
di confi gurazione del veicolo.
Il comando dei fari deve essere posizionato
su "0"
o "AUTO"
(modalità giorno).

La disattivazione dei fari diurni è effettiva
dopo la manipolazione del comando dei
fari o dopo il successivo avviamento del
motore; l'attivazione è presa in conto im-
mediatamente.

Il posto di guida (quadro strumenti, di-
splay multifunzione, frontalino clima-
tizzatore, ...) non si illumina, tranne
passando in modalità notte, accensione
manuale o automatica dei fari.
Si accendono all'avviamento del motore.
In funzione del Paese di commercializ-
zazione assicurano le funzioni:


- fari diurni * in modalità giorno e luci
di posizione in modalità notte (con
i fari diurni, l'intensità luminosa è
maggiore),
o


- luci di posizione in modalità giorno e
notte.
In presenza di fari a diodi elettrolumine-
scenti, le lampadine con fi lamento dei
fari diurni / luci di posizione dei gruppi
ottici anteriori non sono attive.

*
funzione parametrabile attraverso il
menu di confi gurazione del veicolo.

5
AUTO
102
VISIBILITÀ

In caso di nebbia o di neve, il sen-
sore di luminosità può rilevare una
luce suffi ciente. I fari non si accen-
deranno quindi automaticamente.
Non ricoprire il sensore di lumino-
sità, abbinato al sensore di pioggia
e situato al centro del parabrezza,
dietro al retrovisore interno; le fun-
zioni corrispondenti non sarebbero
più comandabili.

Anomalia di funzionamento
In caso di anomalia di funziona-
mento del sensore di luminosità,
i fari si accendono, questa spia si
accende sul quadro strumenti e/o
un messaggio appare sul display
multifunzione, accompagnato da un se-
gnale acustico.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualifi cato.






Accensione temporizzata dei fari

Tenere temporaneamente i fari anabba-
glianti accesi dopo aver spento il motore
del veicolo, agevola l'allontanamento del
guidatore in caso di poca luce.

Attivazione


)
A motore spento, fare un lampeggio
dei fari con il comando d'illuminazione.

)
Un nuovo lampeggio dei fari inter-
rompe la funzione.


Disattivazione
L'accensione temporizzata manuale dei
fari s'interrompe automaticamente dopo
un tempo prestabilito.











Accensione automatica dei fari

Le luci di posizione e i fari anabbaglianti
si accendono automaticamente, senza
intervento del guidatore, in caso di scar-
sa luminosità esterna o, in alcuni casi,
di funzionamento dei tergicristalli.
Non appena la luminosità torna ad es-
sere suffi ciente o quando i tergicristalli
si fermano, i fari si spengono automa-
ticamente.

Attivazione


)
Portare la ghiera sulla posizione
"AUTO"
. L'accensione automatica
è accompagnata da un messaggio
sul display.


Disattivazione


)
Portare la ghiera in una posizione di-
versa da "AUTO"
. La disattivazione
è accompagnata da un messaggio
sul display.
