2013 Peugeot 308 SW BL Manual do proprietário (in Portuguese)

6
111
OS ARRUMOS
PORTA-LUVAS ILUMINADO
Comporta acessórios destinados à arru-
mação de uma garrafa de água, da do-
cumentação de bordo do veículo, etc.
A respectiva tampa comporta acessó-
rios destinados à arrumação de uma
caneta, de um par de óculos, bilhetes,
cartões, uma lata, etc.
PALA DE SOL
Dispositivo de protecção contra o sol
vindo da dianteira ou do lado e dispo-
sitivo de cortesia com um espelho ilu-
minado.


)
Com a ignição ligada, levantar a
tampa de ocultação; o espelho ilu-
mina-se automaticamente.
Esta pala de sol possui também um
arruma-cartões.
JANELAS DE TELE-PORTAGEM(VIA VERDE)/ESTACIONAMENTO
Dispositivo para instalar os cartões de
tele-portagem (via verde) e/ou de esta-
cionamento.
Estas janelas situam-se de cada um dos
lados da base do retrovisor interior.
São duas zonas não refl ectoras do
pára-brisas atérmico.
O pára-brisas atérmico limita o sobre-
aquecimento no habitáculo atenuando
os efeitos dos raios solares (ultra-
violetas). A camada refl ectora que o
compõe pára igualmente certos sinais
rádio eléctricos (tele-portagens, etc.).

)
Para abrir o porta-luvas, levantar a
pega.
O porta-luvas ilumina-se quando se
abre a tampa.
Se o veículo estiver equipado com ar
condicionado, o porta-luvas tem uma
entrada de ar A
, que pode ser aberta ou
fechada. Esta entrada difunde o mes-
mo ar condicionado que os ventiladores
do habitáculo.

6
11 2
OS ARRUMOS
TOMADA DE ACESSÓRIOS 12 V


)
Para ligar um acessório de 12 V
(potência máxima: 120 W), retire o
obturador e ligue o adaptador ade-
quado.
CINZEIRO COM ILUMINAÇÃO



)
Puxar a gaveta para aceder ao cin-
zeiro.

)
Para esvaziar o cinzeiro, após abrir,
premir a lingueta e retirá-la.

GANCHO PORTA-SACOS



)
Premir a parte de baixo do gancho
para o desdobrar.

)
Prender a braçadeira do saco para
o suportar.
WIP PLUG - LEITOR USB


Esta caixa de ligação, composta por
uma porta USB, encontra-se no apoio
de braços dianteiro.
Permite-lhe ligar um equipamento nó-
mada, como um portátil digitais iPod
®
de 5ª geração ou mais recentes, ou
uma pen USB.
Lê os formatos de fi cheiros de áudio
(mp3, ogg, wma, wav...) que são trans-
mitidos para o seu auto-rádio, para se-
rem ouvidos através dos altifalantes do
veículo.
Pode gerir estes fi cheiros através dos
comandos sob o volante ou da facha-
da do auto-rádio e visualizá-los no ecrã
multifunções.

Durante a sua utilização, o equipamento
nómada pode recarregar-se automatica-
mente.

Para obter mais informações sobre a
utilização deste equipamento, consultar
a rubrica "Áudio e Telemática".

6
113
OS ARRUMOS
APOIO DE BRAÇOS DIANTEIRO
Dispositivo de conforto e arrumação
para o condutor e o passageiro do ban-
co dianteiro.
A tampa do apoio de braços é regulável
em altura e comprimento para melhorar
o nível de conforto.

Regulação em altura



)
Levantar a tampa até à posição pre-
tendida (baixa, intermédia ou alta).

)
Se levantar ligeiramente até à posi-
ção alta, acompanhar a descida até
à posição baixa.

CAIXA DE ARRUMAÇÃO

Espaço de arrumação, situado na parte
traseira do apoio de braços dianteiro,
para os passageiros traseiros.


)
Para esvaziar a caixa, após a aber-
tura, premir a lingueta e puxá-la.


Arrumação

O compartimento do apoio de braços
permite guardar até 6 CDs.


)
Levantar a pala 1
.

)
Levantar a tampa completamente.



Regulação longitudinal



)
Deslocar totalmente para a frente
ou para trás.

6
11 4
OS ARRUMOS

Para evitar qualquer risco de blo-
queio dos pedais:


- utilize apenas tapetes adapta-
dos às fi xações já presentes no
veículo; a sua utilização é im-
perativa,

-
nunca sobreponha vários tapetes.

A utilização de tapetes não ho-
mologados pela PEUGEOT pode
impedir o acesso aos pedais e pre-
judicar o funcionamento do regulador/limitador de velocidade.

TAPETES

Dispositivo amovível de protecção da
alcatifa.

Montagem

Para o montar novamente do lado do
condutor:


)
posicione correctamente o tapete,

)
coloque novamente as fi xações
pressionando-as,

)
verifi que a fi xação correcta do tapete.


Montagem

Aquando da sua primeira montagem,
do lado do condutor, utilize exclusiva-
mente as fi xações fornecidas na emba-
lagem junta.
Os outros tapetes são simplesmente
colocados na alcatifa.


Desmontagem

Para desmontar do lado do condutor:


)
recue o banco ao máximo,

)
liberte as fi xações,

)
retire o tapete.

GAVETA DE ARRUMAÇÃO

Abrir



)
Levantar a parte da frente da gaveta e puxe-a.


Não colocar objectos pesados na
gaveta.


Retirar



)
Fazer deslizar a gaveta até ao fi m.

)

Premir as extremidades das corrediças.


)
Elevar a gaveta e retirá-la totalmente.



Reinstalar



)
Colocar a gaveta nas respectivas
corrediças.

)
No fi m do curso, premir a parte de
cima da gaveta para a bloquear. A gaveta de arrumação está situada
sob o banco do passageiro dianteiro.

6OS ARRUMOS
APOIO DE BRAÇOSTRASEIROTAMPA PARA ESQUIS

Abertura



)
Baixe o apoio de braços traseiro.

)
Puxe a pega da tampa para baixo.

)
Baixe a tampa.

)
Carregue os objectos do interior da
mala.


)
Baixar o apoio de braços traseiro
para melhorar o nível de conforto.

)
Levantar a tampa para aceder ao
compartimento de arrumação.
Este inclui uma caixa de arrumação,
dois suportes para latas e dois suportes
para esferográfi cas.
TABULEIROS DO TIPO "AVIAÇÃO"



)
Para utilizar o tabuleiro, levante o
tabuleiro ao máximo, até bloquear
na posição alta.

)
Para o arrumar, baixe o tabuleiro,
passando o ponto de resistência,
até à posição baixa.
Do lado do passageiro, não se es-
queça de o rebater antes da colo-
cação em posição de tabuleiro do
banco.
Não coloque objectos duros ou pe-
sados no tabuleiro. Estes podem
transformar-se em projécteis pe-
rigosos em caso de travagem de
emergência ou de impacto. Dispositivo de conforto e arrumação para
os passageiros nos bancos traseiros. Dispositivo de arrumação e de trans-
porte de objectos longos. Instalados nas costas de cada banco
dianteiro, permitem colocar objectos e
possuem um porta-canetas.

6

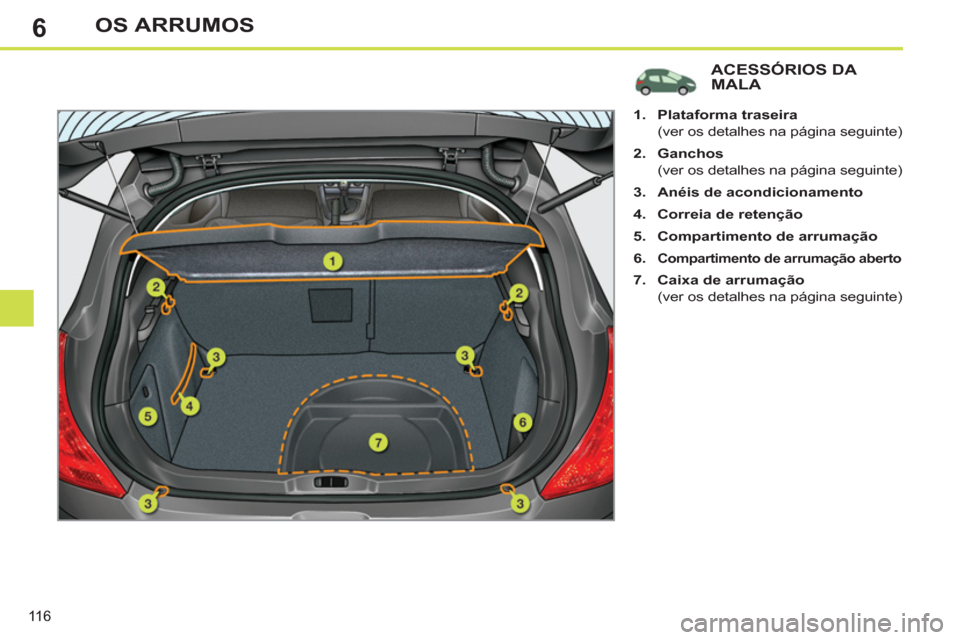

116
OS ARRUMOS
ACESSÓRIOS DA MALA



1.
Plataforma traseira

(ver os detalhes na página seguinte)

2.
Ganchos

(ver os detalhes na página seguinte)

3.
Anéis de acondicionamento


4.
Correia de retenção


5.
Compartimento de arrumação


6.

Compartimento de arrumação aberto



7.
Caixa de arrumação

(ver os detalhes na página seguinte)

6
11 7
OS ARRUMOS
Para retirar a plataforma:


)
desapertar os dois fi os,

)
elevar ligeiramente a plataforma e
retirá-la.







Plataforma traseira


Para o acesso à caixa de
arrumação
Um gancho suplementar, sob a
prateleira, permite-lhe fi xar a su-
perfície inferior da mala, graças ao
seu cordão, para aceder facilmente
às ferramentas de bordo e à roda
sobresselente ou ao kit de desem-
panagem provisória dos pneus.
Permitem pendurar sacos de compras.







Ganchos

Para guardar a plataforma existem vá-
rias possibilidades:


- atrás dos bancos dianteiros,

- no fundo da mala.


)
Eleve a superfície inferior da mala
para aceder ao compartimento de
arrumação.
Este compartimento inclui acessórios
que permitem a arrumação de uma
caixa de lâmpadas de substituição, um
estojo de primeiros socorros, dois triân-
gulos de sinalização, etc.
Inclui igualmente as ferramentas de
bordo, o kit de desempenagem provisó-
ria de pneus...







Compartimento de arrumação

6

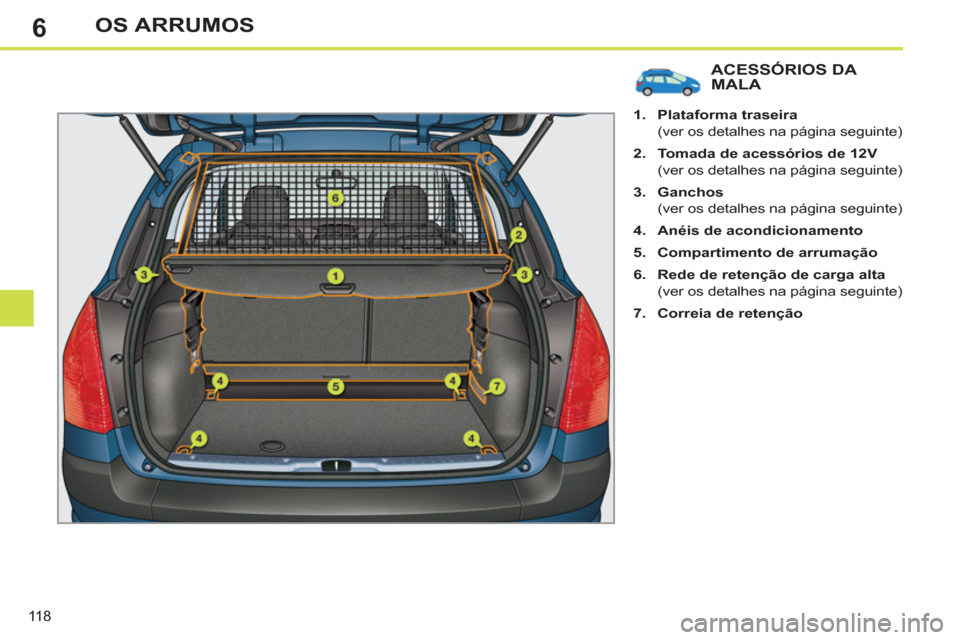

118
OS ARRUMOS
ACESSÓRIOS DA MALA


1.
Plataforma traseira

(ver os detalhes na página seguinte)

2.
Tomada de acessórios de 12V

(ver os detalhes na página seguinte)

3.
Ganchos

(ver os detalhes na página seguinte)

4.
Anéis de acondicionamento


5.
Compartimento de arrumação


6.
Rede de retenção de carga alta

(ver os detalhes na página seguinte)

7.
Correia de retenção
