2013 Peugeot 308 SW BL Manual do proprietário (in Portuguese)

3
71
O CONFORTO









Memorização das posições de
condução
Sistema que tem em conta as regula-
ções eléctricas do banco do condutor e
dos retrovisores exteriores. Permite me-
morizar e utilizar duas posições através
das teclas no lado do condutor.

Ignição ligada ou motor em
funcionamento


)
Prima a tecla 1
ou 2
para obter a
posição correspondente.
É emitido um sinal sonoro que indi-
ca o fi m da regulação.

Memorização de uma posição A memorização de uma nova posi-
ção anula a anterior.

Utilizar uma posição memorizada

Com as teclas M/1/2


)
Ligue a ignição.

)
Regule o banco e os retrovisores
exteriores.

)
Prima a tecla M
, e no espaço de qua-
tro segundos, prima a tecla 1
ou 2
.
É emitido um sinal sonoro que indi-
ca a memorização. Pode interromper o movimento em
curso através da tecla M
, 1
ou 2
ou
utilizando um comando de regula-
ção do banco.
A utilização da memória de posição
é impossível com o veículo em mo-
vimento.
A utilização da memória de posição
é neutralizada cerca de 45 segundos
após a ignição ser desligada.










Comando dos bancos aquecidos

Com o motor em funcionamento, os bancos dian-
teiros podem ser aquecidos separadamente.


)
Utilize o manípulo de regulação, co-
locado ao lado de cada banco dian-
teiro, para ligar e seleccionar o nível
de aquecimento pretendido:

0
: Paragem.

1
: Fraco.

2
: Médio.

3
: Forte.

3

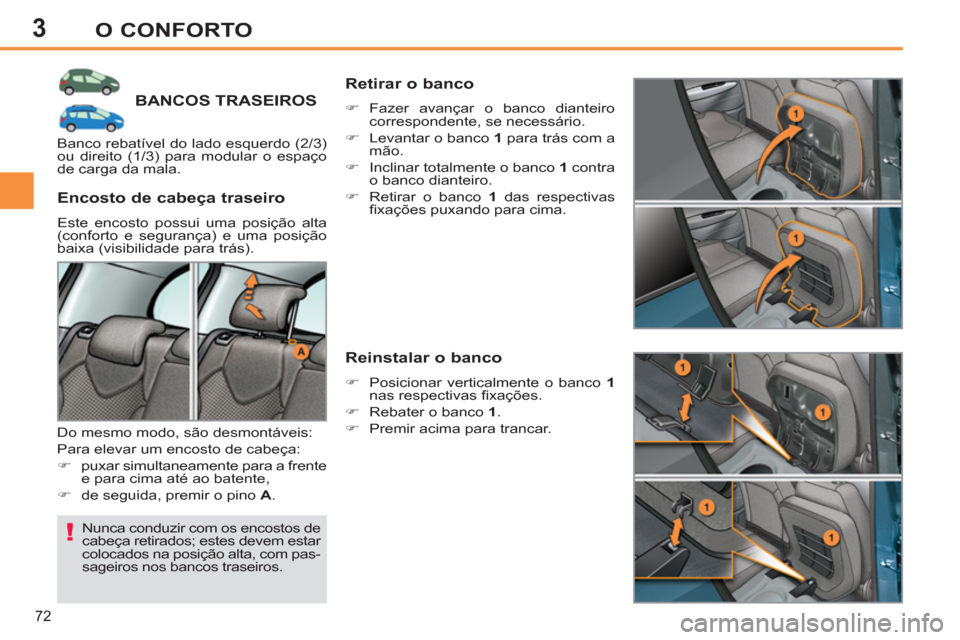

72
O CONFORTO
BANCOS TRASEIROS
Nunca conduzir com os encostos de
cabeça retirados; estes devem estar
colocados na posição alta, com pas-
sageiros nos bancos traseiros.


Encosto de cabeça traseiro

Este encosto possui uma posição alta
(conforto e segurança) e uma posição
baixa (visibilidade para trás).
Do mesmo modo, são desmontáveis:
Para elevar um encosto de cabeça:


)
puxar simultaneamente para a frente
e para cima até ao batente,

)
de seguida, premir o pino A
.


Retirar o banco



)
Fazer avançar o banco dianteiro
correspondente, se necessário.

)
Levantar o banco 1
para trás com a
mão.

)
Inclinar totalmente o banco 1
contra
o banco dianteiro.

)
Retirar o banco 1
das respectivas
fi xações puxando para cima.



Reinstalar o banco



)
Posicionar verticalmente o banco 1

nas respectivas fi xações.

)
Rebater o banco 1
.

)
Premir acima para trancar.
Banco rebatível do lado esquerdo (2/3)
ou direito (1/3) para modular o espaço
de carga da mala.

3

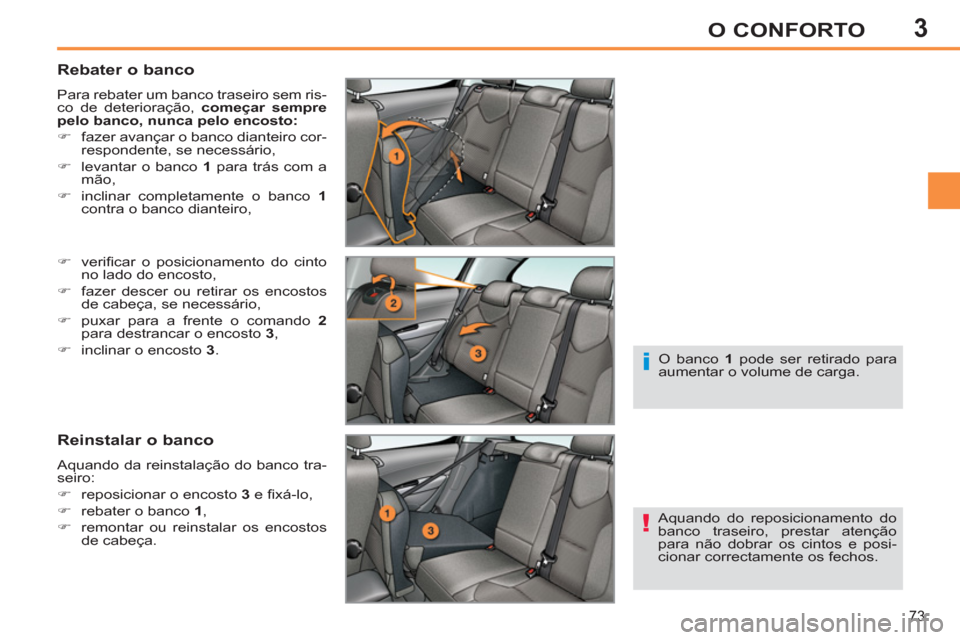

73
O CONFORTO

Rebater o banco

Para rebater um banco traseiro sem ris-
co de deterioração, começar sempre
pelo banco, nunca pelo encosto:



)
fazer avançar o banco dianteiro cor-
respondente, se necessário,

)
levantar o banco 1
para trás com a
mão,

)
inclinar completamente o banco 1

contra o banco dianteiro,

Reinstalar o banco

Aquando da reinstalação do banco tra-
seiro:


)
reposicionar o encosto 3
e fi xá-lo,

)
rebater o banco 1
,

)
remontar ou reinstalar os encostos
de cabeça.
)
verifi car o posicionamento do cinto
no lado do encosto,

)
fazer descer ou retirar os encostos
de cabeça, se necessário,

)
puxar para a frente o comando 2

para destrancar o encosto 3
,

)
inclinar o encosto 3
.
Aquando do reposicionamento do
banco traseiro, prestar atenção
para não dobrar os cintos e posi-
cionar correctamente os fechos. O banco 1
pode ser retirado para
aumentar o volume de carga.

3
74
O CONFORTO
BANCOS TRASEIROS

Regulação longitudinal

Regulação da inclinação do
encosto


)
Puxe um das correias B
, situadas
na frente do banco, de seguida re-
gule a inclinação numa das 7 posi-
ções possíveis.

)

Solte a correia para bloquear a posição.


Posição de mesa



)
Levante a barra A
e faça deslizar o
banco para a frente ou para trás.


)
Colocar o encosto de cabeça na po-
sição baixa.

)
Puxar uma das correias B
, situadas
na frente do banco.

)
Rebater completamente o encosto
sobre o assento; o banco recua au-
tomaticamente ao máximo.

)
Fazer pressão sobre o encosto do
banco para bloquear.


Rebatimento

Com o banco na posição de mesa, rea-
lize as seguintes operações:


)
recue ao máximo o banco com a
barra A
,

)
levante a alavanca C
, situada na
parte traseira direita do banco, para
desbloquear os pés traseiros,

)
levante ao máximo o banco para
que se mantenha na posição de
mesa.
Pode igualmente fazer operações
a partir da 3ª fi la ao utilizar uma
das correias B
, situadas na parte
traseira do banco. Estas operações permitem o aces-
so à 3ª fi la, a saída a partir da 3ª
fi la, assim como o rebatimento dos
bancos a partir da mala. Em 2ª fi la, estes três bancos são es-
tritamente idênticos e reguláveis para
adaptar a sua posição às melhores
condições de conforto. Podem ser co-
locados na posição de tabuleiro, reba-
tidos ou retirados para obter as várias
confi gurações de carga. Aquando das manipulações para as
regulações longitudinal e de inclina-
ção do encosto, tenha atenção para
não forçar o enrolador da capota.

3

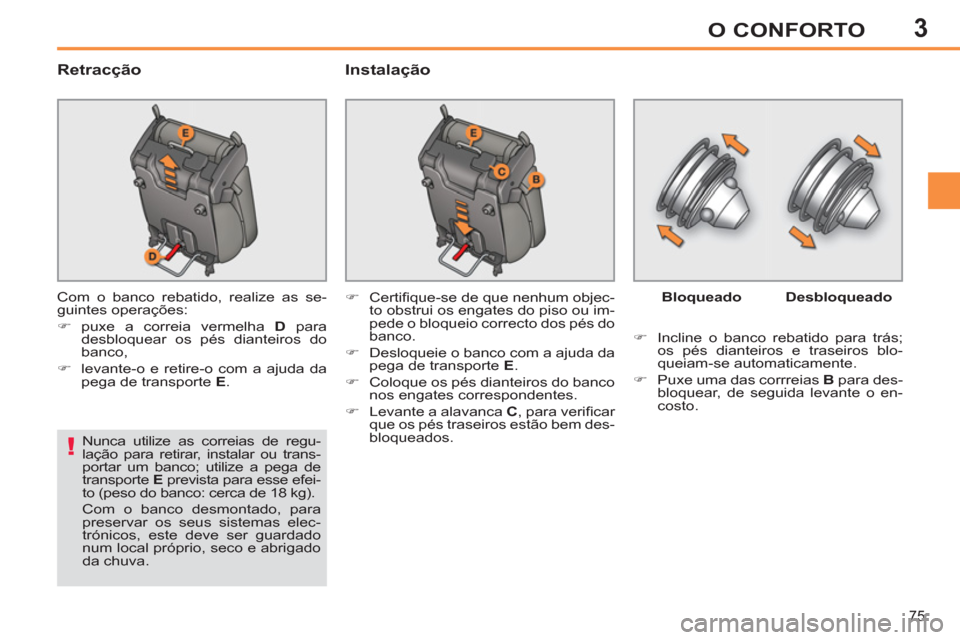

75
O CONFORTO

Retracção
Instalação

Com o banco rebatido, realize as se-
guintes operações:


)
puxe a correia vermelha D
para
desbloquear os pés dianteiros do
banco,

)
levante-o e retire-o com a ajuda da
pega de transporte E
.
Nunca utilize as correias de regu-
lação para retirar, instalar ou trans-
portar um banco; utilize a pega de
transporte E
prevista para esse efei-
to (peso do banco: cerca de 18 kg).
Com o banco desmontado, para
preservar os seus sistemas elec-
trónicos, este deve ser guardado
num local próprio, seco e abrigado
da chuva. Bloqueado
Desbloqueado


)
Incline o banco rebatido para trás;
os pés dianteiros e traseiros blo-
queiam-se automaticamente.

)
Puxe uma das corrreias B
para des-
bloquear, de seguida levante o en-
costo.


)
Certifi que-se de que nenhum objec-
to obstrui os engates do piso ou im-
pede o bloqueio correcto dos pés do
banco.

)
Desloqueie o banco com a ajuda da
pega de transporte E
.

)
Coloque os pés dianteiros do banco
nos engates correspondentes.

)
Levante a alavanca C
, para verifi car
que os pés traseiros estão bem des-
bloqueados.

3
76
O CONFORTO
BANCOS ADICIONAIS

Posição de tabuleiro



)
Coloque o encostode cabeça na po-
sição baixa.

)
Puxe a correia A
, situada na parte
traseira esquerda do banco.

)
Rebata o encosto sobre o assento.



Rebatimento

Com o banco colocado na posição de
tabuleiro, realize as seguintes opera-
ções:


)
retire o enrolador da capota,

)
levante a barra B
, situada na parte
traseira do banco, para desbloquear
os pés traseiros,

)
levante o banco e engate-o na haste
do encosto de cabeça do banco da
2ª fi la, graças à correia de retenção
integrada C
.



Retracção

Com o banco rebatido, realize as se-
guintes operações:


)
puxe a correia vermelha D
para
desbloquear os pés dianteiros do
banco,

)
levante-o e coloque-o com a ajuda
da pega de transporte E
,

)
coloque no lugar os obturadores
dos encaixes para ter um piso da
mala plano.
Nunca utilize as correias de regu-
lação e de retenção para retirar,
instalar ou transportar um ban-
co; utilize a pega de transporte E

prevista para esse efeito (peso do
banco: cerca de 15 kg). Em 3ª fi la, estes dois bancos são es-
tritamente idênticos para transportar
ocasionalmente passageiros suplemen-
tares. Podem estar na posição de tabu-
leiro, rebatidos ou retirados para obter
as várias confi gurações de carga.

3

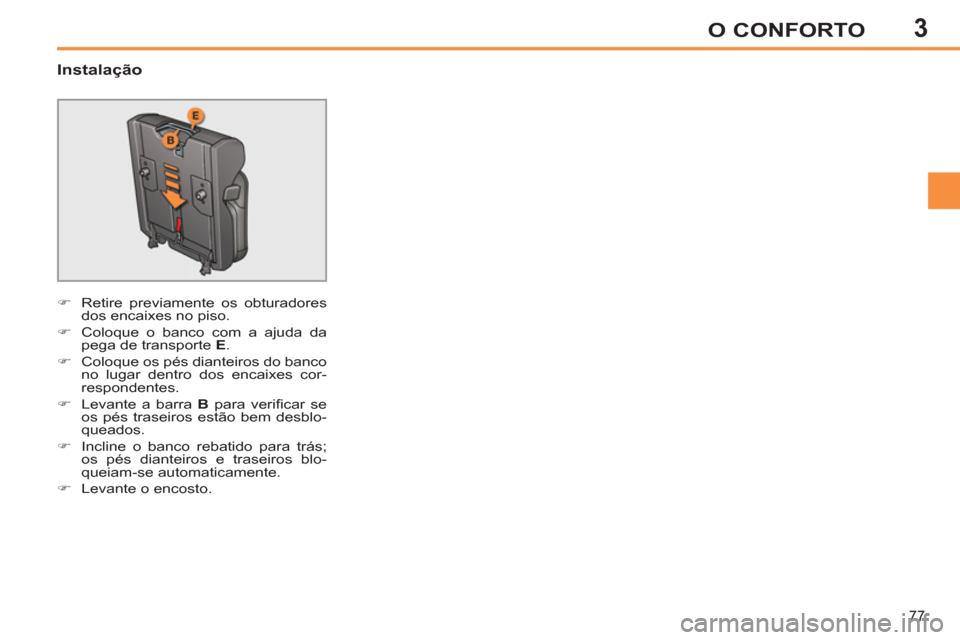

77
O CONFORTO

Instalação



)
Retire previamente os obturadores
dos encaixes no piso.

)
Coloque o banco com a ajuda da
pega de transporte E
.

)
Coloque os pés dianteiros do banco
no lugar dentro dos encaixes cor-
respondentes.

)
Levante a barra B
para verifi car se
os pés traseiros estão bem desblo-
queados.

)
Incline o banco rebatido para trás;
os pés dianteiros e traseiros blo-
queiam-se automaticamente.

)
Levante o encosto.

3

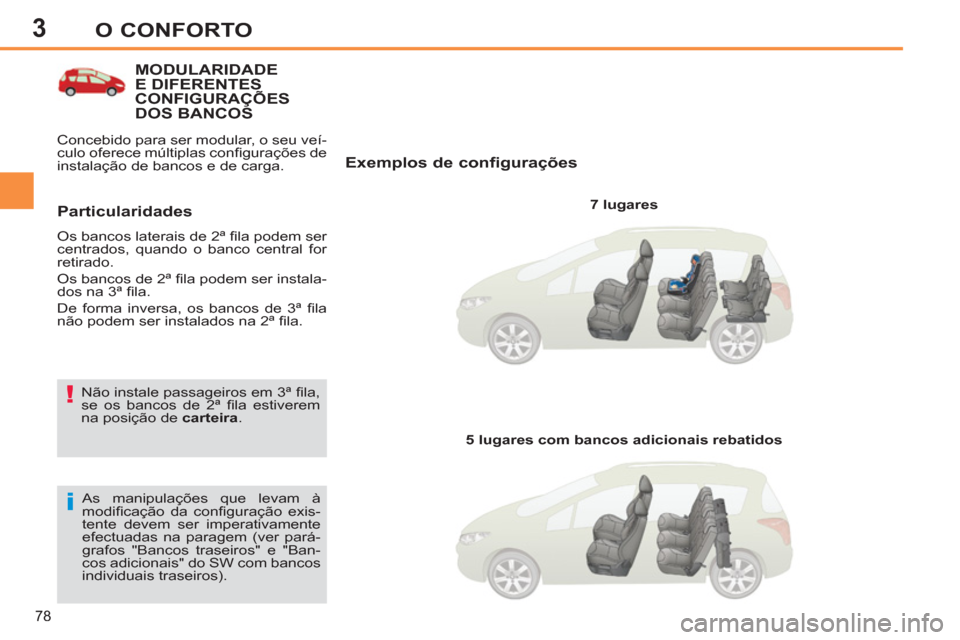

78
O CONFORTO
MODULARIDADE E DIFERENTESCONFIGURAÇÕES DOS BANCOS

Exemplos de configurações


7 lugares
As manipulações que levam à
modifi cação da confi guração exis-
tente devem ser imperativamente
efectuadas na paragem (ver pará-
grafos "Bancos traseiros" e "Ban-
cos adicionais" do SW com bancos
individuais traseiros).

Particularidades

Os bancos laterais de 2ª fi la podem ser
centrados, quando o banco central for
retirado.
Os bancos de 2ª fi la podem ser instala-
dos na 3ª fi la.
De forma inversa, os bancos de 3ª fi la
não podem ser instalados na 2ª fi la.

5 lugares com bancos adicionais rebatidos Não instale passageiros em 3ª fi la,
se os bancos de 2ª fi la estiverem
na posição de carteira. Concebido para ser modular, o seu veí-
culo oferece múltiplas confi gurações de
instalação de bancos e de carga.
