2013 Peugeot 308 SW BL Manual do proprietário (in Portuguese)

11
215
INFORMAÇÕES PRÁTICAS
RESGUARDO PARA PAÍSES DE GRANDE FRIO *

Dispositivo amovível que permite evitar
a acumulação de neve ao nível do ven-
tilador de arrefecimento do radiador.

Montagem



)
Posicione o resguardo na dianteira
da parte de baixo do pára-choques
dianteiro.

)
Prima o contorno para apertar gra-
dualmente os respectivos grampos
de fi xação.

Não se esqueça de retirar o res-
guardo de grande frio quando:


- a temperatura exterior for supe-
rior a 10°C,

- em caso de reboque,

- a uma velocidade superior a
120 km/h.



Desmontagem



)
Utilize uma chave de fendas como
alavanca para desapertar gradual-
mente os grampos de fi xação. Uma vez que o ventilador é accionado
electricamente, a sua capacidade de
arrefecimento não depende do regime
do motor.


)
Para diminuir o regime do motor, re-
duza a velocidade.
A carga máxima rebocável numa incli-
nação prolongada depende da inclina-
ção e da temperatura exterior.
Em qualquer caso, preste atenção à tem-
peratura do líquido de arrefecimento.

Travões
Durante o reboque a distância de trava-
gem aumenta.
Para limitar o aquecimento dos travões,
nomeadamente em descidas tipo mon-
tanha, é recomendada a utilização do
travão motor.

Pneus


)
Verifi que a pressão dos pneus do
veículo tractor e do reboque respei-
tando as pressões recomendadas.

Iluminação:


)
Verifi que a sinalização eléctrica do
reboque.
A ajuda ao estacionamento em mar-
cha-atrás será neutralizada automa-
ticamente em caso de utilização de
um reboque de origem PEUGEOT.



)
Se a luz de alerta e a luz
avisadora STOP
se acen-
derem, pare o veículo e
desligue o motor assim que
possível.


*
Consoante o destino.

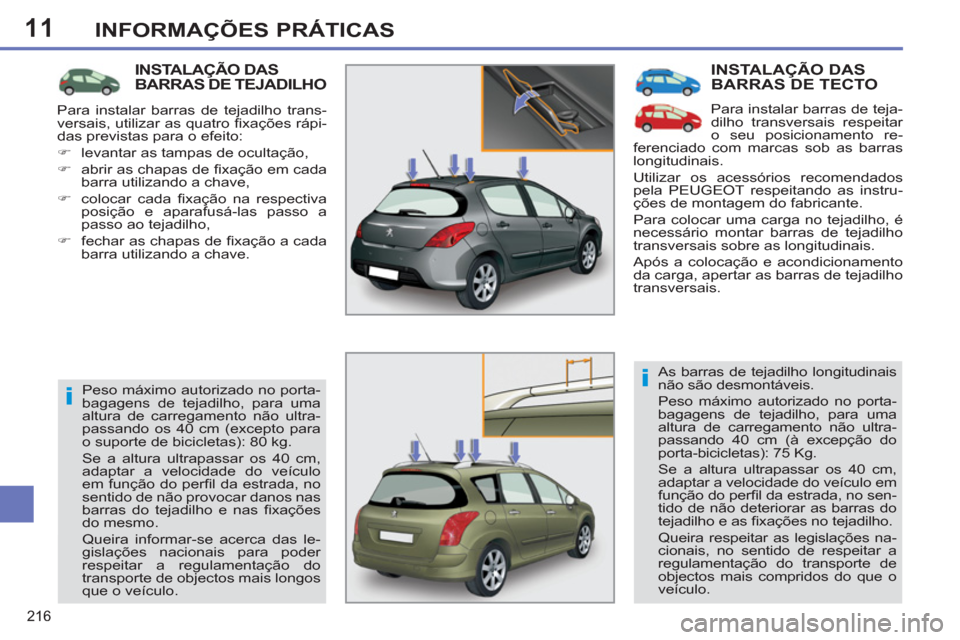

11
216
INFORMAÇÕES PRÁTICAS
INSTALAÇÃO DASBARRAS DE TECTO

Para instalar barras de teja-
dilho transversais respeitar
o seu posicionamento re-
ferenciado com marcas sob as barras
longitudinais.
Utilizar os acessórios recomendados
pela PEUGEOT respeitando as instru-
ções de montagem do fabricante.
Para colocar uma carga no tejadilho, é
necessário montar barras de tejadilho
transversais sobre as longitudinais.
Após a colocação e acondicionamento
da carga, apertar as barras de tejadilho
transversais.
As barras de tejadilho longitudinais
não são desmontáveis.
Peso máximo autorizado no porta-
bagagens de tejadilho, para uma
altura de carregamento não ultra-
passando 40 cm (à excepção do
porta-bicicletas): 75 Kg.
Se a altura ultrapassar os 40 cm,
adaptar a velocidade do veículo em
função do perfi l da estrada, no sen-
tido de não deteriorar as barras do
tejadilho e as fi xações no tejadilho.
Queira respeitar as legislações na-
cionais, no sentido de respeitar a
regulamentação do transporte de
objectos mais compridos do que o
veículo.
INSTALAÇÃO DAS
BARRAS DE TEJADILHO
Peso máximo autorizado no porta-
bagagens de tejadilho, para uma
altura de carregamento não ultra-
passando os 40 cm (excepto para
o suporte de bicicletas): 80 kg.
Se a altura ultrapassar os 40 cm,
adaptar a velocidade do veículo
em função do perfi l da estrada, no
sentido de não provocar danos nas
barras do tejadilho e nas fi xações
do mesmo.
Queira informar-se acerca das le-
gislações nacionais para poder
respeitar a regulamentação do
transporte de objectos mais longos
que o veículo. Para instalar barras de tejadilho trans-
versais, utilizar as quatro fi xações rápi-
das previstas para o efeito:


)
levantar as tampas de ocultação,

)
abrir as chapas de fi xação em cada
barra utilizando a chave,

)
colocar cada fi xação na respectiva
posição e aparafusá-las passo a
passo ao tejadilho,

)
fechar as chapas de fi xação a cada
barra utilizando a chave.

11
217
INFORMAÇÕES PRÁTICAS

"Protecção":
tapetes * , guarda-lamas, capas dos
bancos compatíveis com os airbags la-
terais, capa de protecção para veículo,
protectores de soleira da porta, bandas
de protecção translúcidas para pára-
choques...

*
Para evitar qualquer risco de blo-
queio dos pedais:


- zelar pelo posicionamento correcto
e a fi xação adequada do tapete,

- nunca sobrepor vários tapetes.

ACESSÓRIOS

É proposta, pela rede PEUGEOT, uma
vasta gama de acessórios e de peças
de origem.
Estes acessórios e peças são testados
e aprovados tanto em fi abilidade como
em segurança.
Todos eles se encontram adaptados ao
seu veículo e benefi ciam da referência
e garantia PEUGEOT.


"Conforto":
ajudas ao estacionamento, cortinas la-
terais e cortina traseira, defl ectores de
porta, módulo isotérmico, cabide fi xado
no encosto de cabeça, apoio de braço
central dianteiro, luz de leitura, difusor
de perfume...

Kits de transformação
Poderá obter kits de transformação
"Empresa" para passar de um veículo
de empresa a um veículo comercial e
vice-versa (de acordo com a legislação
em vigor).

"Solução de transporte":
compartimento da mala, tapete da mala,
calços de mala, arrumos sob a pratelei-
ra, barras de tecto transversais, suporte
para bicicletas, suporte para esquis, mala
de tecto, engates de reboque, farolins...

"Estilo":
volante em pele, punho da alavanca em
alumínio, descanso para o pé em alumí-
nio, becquet, palas, jantes em alumínio,
tampões de roda, kit de carroçaria...
"Segurança":
alarme anti-roubo, anti-roubos de ro-
das, sistema de localização de veícu-
lo roubado, sobreelevações e cadeiras
para crianças, teste de alcoolemia, es-
tojo de primeiros socorros, triângulo de
pré-sinalização, colete de segurança
de alta visibilidade, grelha para o trans-
porte de cães, kit de faróis de nevoeiro,
kit de reparação provisória de pneus,
correntes para a neve, coberturas anti-
derrapantes... No caso de montagem de um en-
gate de reboque e do respectivo
farolim fora da rede PEUGEOT, a
montagem deve ser feita obrigato-
riamente de acordo com as instru-
ções do construtor.

11
218
INFORMAÇÕES PRÁTICAS
A colocação de um equipamento
ou de um acessório eléctrico não
referenciado pela PEUGEOT pode
originar uma avaria no sistema
electrónico do seu veículo e um
consumo excessivo.
Agradecemos que tenha esta pre-
caução em atenção e aconselha-
mo-lo a contactar um representante
da marca PEUGEOT para que lhe
apresente a gama dos equipamen-
tos ou acessórios referenciados.

Consoante a legislação em vigor
nos países, os coletes de seguran-
ça de alta visibilidade, os triângulos
de pré-sinalização, as lâmpadas e
fusíveis de substituição podem ser
obrigatórios a bordo do veículo.
"Multimédia":
auto-rádios, navegações, kit mãos li-
vres, altifalantes, leitor DVD, USB Box,
WiFi on board...

Instalação de emissores de
rádio-comunicação
Antes da instalação de emissores
de radio-comunicação como pós-
equipamento, com antena exterior
no seu veículo, poderá consultar a
rede PEUGEOT que lhe informará
as características dos emissores
(banda de frequência, potência de
saída máxima, posição da antena,
condições específi cas de instala-
ção) que podem ser montadas, de
acordo com a Directiva de Compa-
tibilidade Electromagnética Auto-
móvel (2004/104/CE).


Na rede PEUGEOT pode igualmente
procurar produtos de limpeza e manu-
tenção (exterior e interior) - produtos
ecológicos da gama "TECHNATURE" -,
produtos de reposição dos níveis (líqui-
do lava-vidros...), canetas de retoque e
bombas de pintura correspondentes à
tinta exacta da sua viatura e recargas
(cartucho para kit de reparação provi-
sória dos pneus...)...

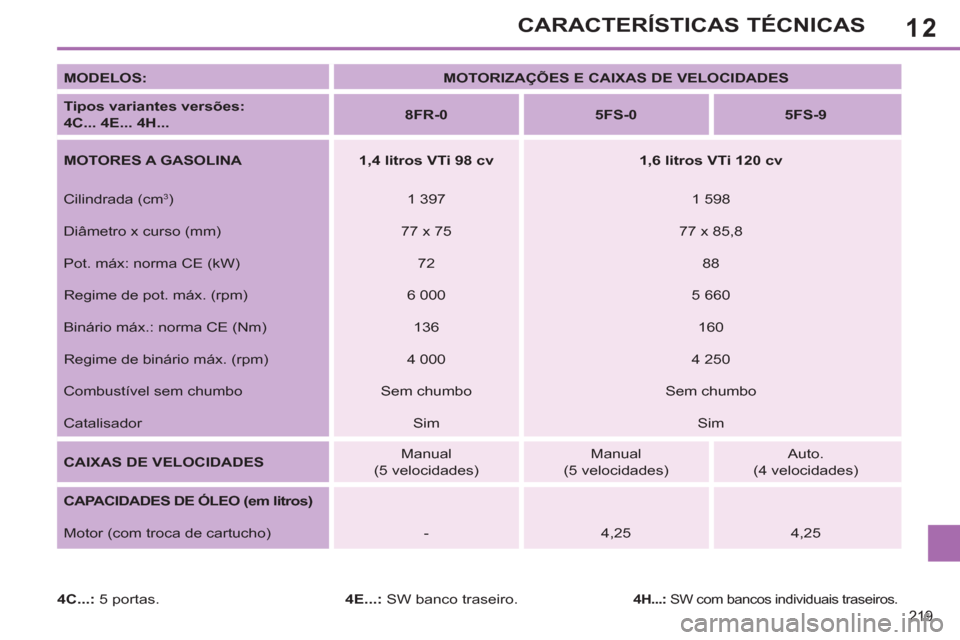

12
219
CARACTERÍSTICAS TÉCNICAS

MODELOS:


MOTORIZAÇÕES E CAIXAS DE VELOCIDADES



Tipos variantes versões:

4C... 4E... 4H...


8FR-0



5FS-0



5FS-9



MOTORES A GASOLINA


1,4 litros VTi 98 cv



1,6 litros VTi 120 cv


Cilindrada (cm
3
)
1 397
1 598
Diâmetro x curso (mm)
77 x 75
77 x 85,8
Pot. máx: norma CE (kW)
72
88
Regime de pot. máx. (rpm)
6 000
5 660
Binário máx.: norma CE (Nm)
136
160
Regime de binário máx. (rpm)
4 000
4 250
Combustível sem chumbo
Sem chumbo
Sem chumbo
Catalisador
Sim
Sim

CAIXAS DE VELOCIDADES

Manual
(5 velocidades)
Manual
(5 velocidades)
Auto.
(4 velocidades)

CAPACIDADES DE ÓLEO (em litros)
Motor (com troca de cartucho)
-
4,25
4,25

4C...:
5 portas.
4E...:
SW banco traseiro.
4H...:
SW com bancos individuais traseiros.

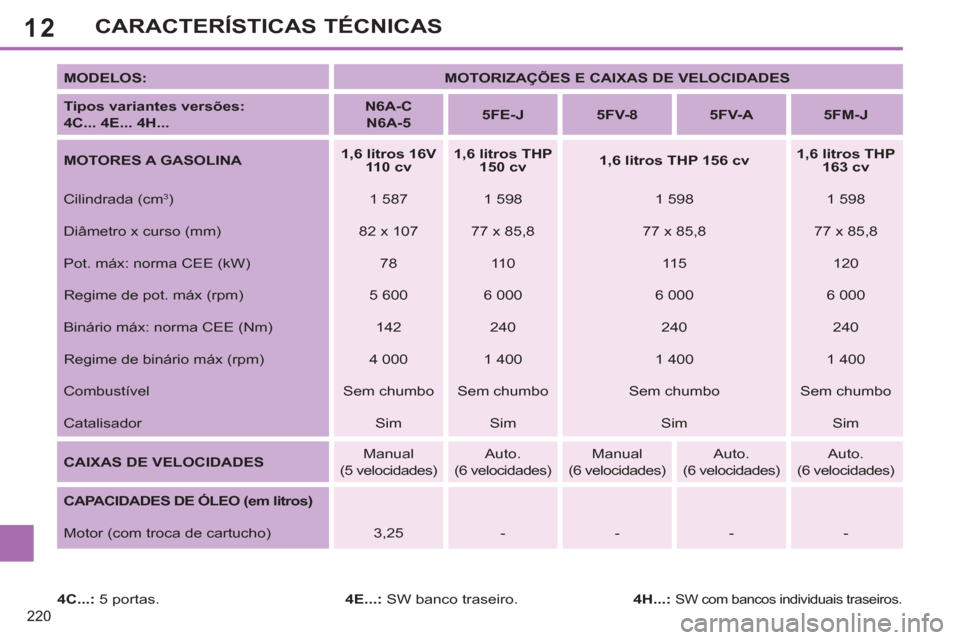

12
220
CARACTERÍSTICAS TÉCNICAS

MODELOS:


MOTORIZAÇÕES E CAIXAS DE VELOCIDADES



Tipos variantes versões:
4C... 4E... 4H...


N6A-C
N6A-5



5FE-J



5FV-8



5FV-A



5FM-J



MOTORES A GASOLINA


1,6 litros 16V
110 cv



1,6 litros THP
150 cv



1,6 litros THP 156 cv



1,6 litros THP
163 cv


Cilindrada (cm
3
)
1 587
1 598
1 598
1 598
Diâmetro x curso (mm)
82 x 107
77 x 85,8
77 x 85,8
77 x 85,8
Pot. máx: norma CEE (kW)
78
11 0
11 5
120
Regime de pot. máx (rpm)
5 600
6 000
6 000
6 000
Binário máx: norma CEE (Nm)
142
240
240
240
Regime de binário máx (rpm)
4 000
1 400
1 400
1 400
Combustível
Sem chumbo
Sem chumbo
Sem chumbo
Sem chumbo
Catalisador
Sim
Sim
Sim
Sim

CAIXAS DE VELOCIDADES

Manual
(5 velocidades)
Auto.
(6 velocidades)
Manual
(6 velocidades)
Auto.
(6 velocidades)

Auto.
(6 velocidades)

CAPACIDADES DE ÓLEO (em litros)
Motor (com troca de cartucho)
3,25
-
-
-
-

4C...:
5 portas.
4E...:
SW banco traseiro.
4H...:

SW com bancos individuais traseiros.

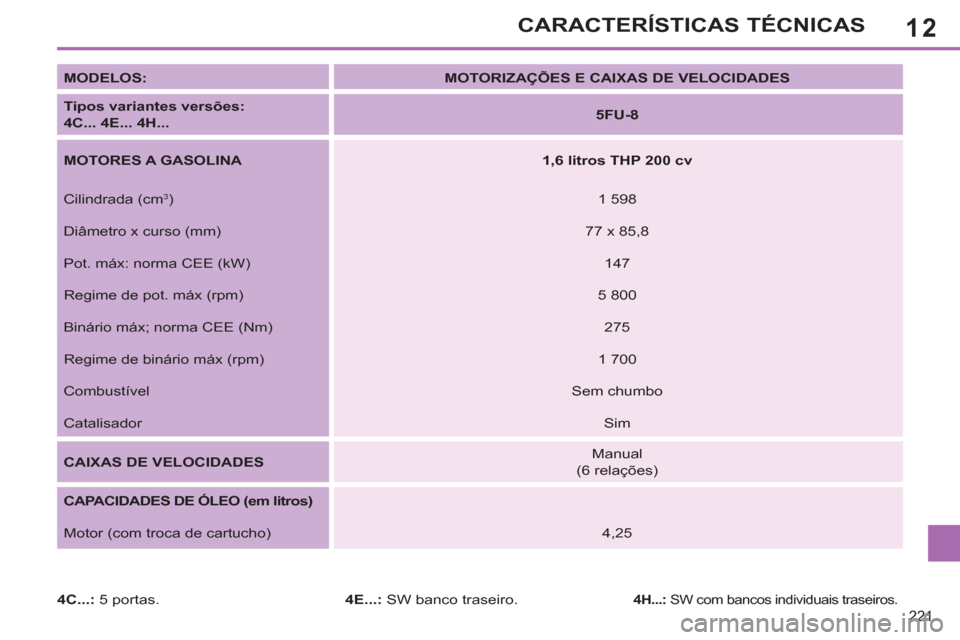

12
221
CARACTERÍSTICAS TÉCNICAS

MODELOS:


MOTORIZAÇÕES E CAIXAS DE VELOCIDADES



Tipos variantes versões:
4C... 4E... 4H...


5FU-8



MOTORES A GASOLINA


1,6 litros THP 200 cv


Cilindrada (cm
3
)
1 598
Diâmetro x curso (mm)
77 x 85,8
Pot. máx: norma CEE (kW)
147
Regime de pot. máx (rpm)
5 800
Binário máx; norma CEE (Nm)
275
Regime de binário máx (rpm)
1 700
Combustível
Sem chumbo
Catalisador
Sim

CAIXAS DE VELOCIDADES

Manual
(6 relações)

CAPACIDADES DE ÓLEO (em litros)
Motor (com troca de cartucho)
4,25

4C...:
5 portas.
4E...:
SW banco traseiro.
4H...:
SW com bancos individuais traseiros.

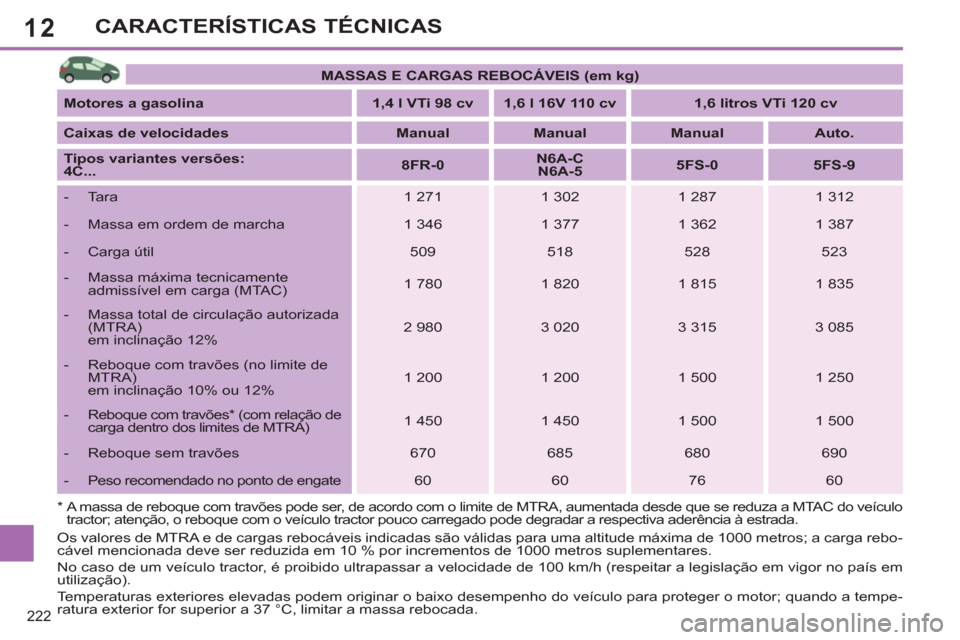

12
222
CARACTERÍSTICAS TÉCNICAS

*
A massa de reboque com travões pode ser, de acordo com o limite de MTRA, aumentada desde que se reduza a MTAC do veículo
tractor; atenção, o reboque com o veículo tractor pouco carregado pode degradar a respectiva aderência à estrada.
Os valores de MTRA e de cargas rebocáveis indicadas são válidas para uma altitude máxima de 1000 metros; a carga rebo-
cável mencionada deve ser reduzida em 10 % por incrementos de 1000 metros suplementares.
No caso de um veículo tractor, é proibido ultrapassar a velocidade de 100 km/h (respeitar a legislação em vigor no país em
utilização).
Temperaturas exteriores elevadas podem originar o baixo desempenho do veículo para proteger o motor; quando a tempe-
ratura exterior for superior a 37 °C, limitar a massa rebocada.

MASSAS E CARGAS REBOCÁVEIS (em kg)



Motores a gasolina


1,4 l VTi 98 cv



1,6 l 16V 110 cv



1,6 litros VTi 120 cv



Caixas de velocidades


Manual



Manual



Manual



Auto.



Tipos variantes versões:

4C...


8FR-0



N6A-C
N6A-5



5FS-0



5FS-9




- Tara
1 271
1 302
1 287
1 312


- Massa em ordem de marcha
1 346
1 377
1 362
1 387


- Carga útil
509
518
528
523


- Massa máxima tecnicamente
admissível em carga (MTAC)
1 780
1 820
1 815
1 835


- Massa total de circulação autorizada
(MTRA)
em inclinação 12%
2 980
3 020
3 315
3 085


- Reboque com travões (no limite de
MTRA)
em inclinação 10% ou 12%
1 200
1 200
1 500
1 250


- Reboque com travões * (com relação de
carga dentro dos limites de MTRA)
1 450
1 450
1 500
1 500


- Reboque sem travões
670
685
680
690


- Peso recomendado no ponto de engate
60
60
76
60
