2013 Peugeot 308 SW BL Manual do proprietário (in Portuguese)

11
191
INFORMAÇÕES PRÁTICAS

Detecção de pressão baixa
A roda sobressalente não possui
sensor. A reparação da roda fura-
da deve ser efectuada pela rede
PEUGEOT ou por uma ofi cina qua-
lifi cada.
Colocar a roda


)
Guardar as ferramentas 2
e 3
na
caixa e fechar a tampa.

)
Colocar a caixa de ferramentas no
chão.

)
Posicionar a roda sobresselente na
caixa.

)
Substituir o pino de centragem em
plástico preto no centro da roda
(apenas para a roda em chapa ou
com dimensões reduzidas).

)
Introduzir o dispositivo de fi xação
através do pino e da roda para fi xá-lo
na tampa da caixa.

)
Montar o conjunto roda/caixa sob a
parte traseira do veículo, aparafu-
sando a porca de comando do guin-
cho com a chave de rodas 1
.

)
Apertar totalmente a porca.

)
Fechar a tampa pelo ilhó e obtura-
dor para apertar o guincho.

)
Certifi car-se de que a roda está bem
assente horizontalmente contra o
piso.
Caso contrário, efectuar novamente
a operação.

Em caso de compra de uma roda de
tamanho homogéneo para substituir
a roda com dimensões reduzidas, é
necessário desmontar o calço, lo-
calizado sob o veículo. Consultar a
rede PEUGEOT ou uma ofi cina qua-
lifi cada.

11
192
INFORMAÇÕES PRÁTICAS

Estacionamento do veículo

Imobilizar o veículo de maneira a não
perturbar a circulação: o piso deve ser
horizontal, estável e não escorregadio.
Accionar o travão de estacionamento,
desligar a ignição e engrenar a primei-
ra velocidade * de maneira a bloquear
as rodas.
Colocar um calço, se necessário, sob a
roda diagonalmente oposta àquela que
se deve substituir.
Assegurar que os ocupantes não se
encontrem no veículo e se mantenham
num local em que seja possível garan-
tir a sua segurança.
Nunca permanecer debaixo de um ve-
ículo levantado somente com o maca-
co. Utilizar uma escora.

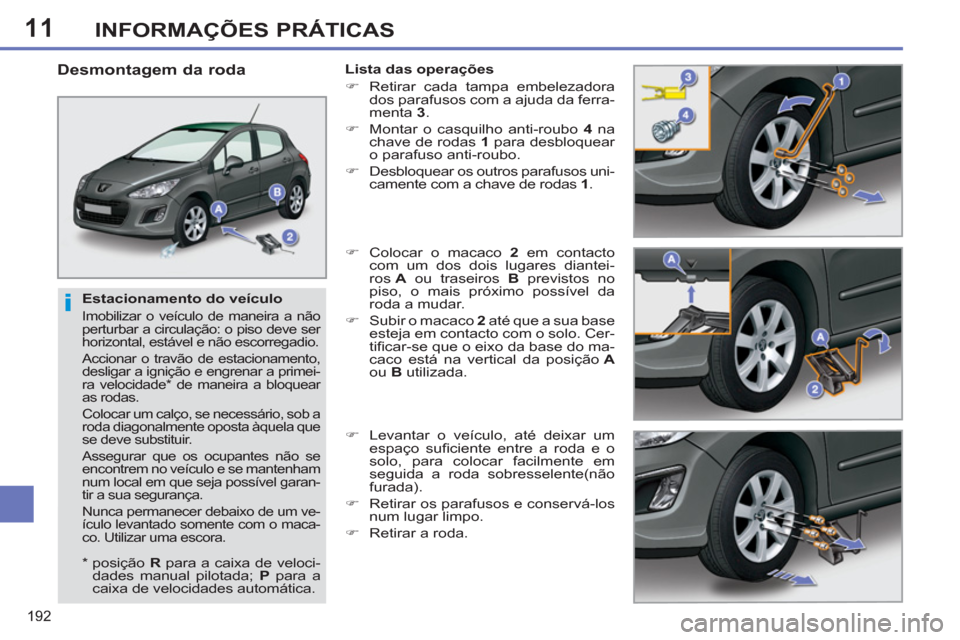

Desmontagem da roda

Lista das operações


)
Retirar cada tampa embelezadora
dos parafusos com a ajuda da ferra-
menta 3
.

)
Montar o casquilho anti-roubo 4
na
chave de rodas 1
para desbloquear
o parafuso anti-roubo.

)
Desbloquear os outros parafusos uni-
camente com a chave de rodas 1
.

)
Colocar o macaco 2
em contacto
com um dos dois lugares diantei-
ros A
ou traseiros B
previstos no
piso, o mais próximo possível da
roda a mudar.

)
Subir o macaco 2
até que a sua base
esteja em contacto com o solo. Cer-
tifi car-se que o eixo da base do ma-
caco está na vertical da posição A

ou B
utilizada.

)
Levantar o veículo, até deixar um
espaço sufi ciente entre a roda e o
solo, para colocar facilmente em
seguida a roda sobresselente(não
furada).

)
Retirar os parafusos e conservá-los
num lugar limpo.

)
Retirar a roda.



*
posição R
para a caixa de veloci-
dades manual pilotada; P
para a
caixa de velocidades automática.

11
193
INFORMAÇÕES PRÁTICAS

Após uma substituição de roda
Para arrumar correctamente o pneu
furado na mala, retirar previamente
a tampa central.
Quando utilizar a roda sobresselen-
te com dimensões reduzidas, não ul-
trapassar a velocidade de 80 km/h.
Mandar verifi car rapidamente o aper-
to dos parafusos e a pressão da roda
sobresselente pela rede PEUGEOT
ou por uma ofi cina qualifi cada.
Mandar reparar rapidamente o pneu
furado e substituí-lo no veículo as-
sim que possível.

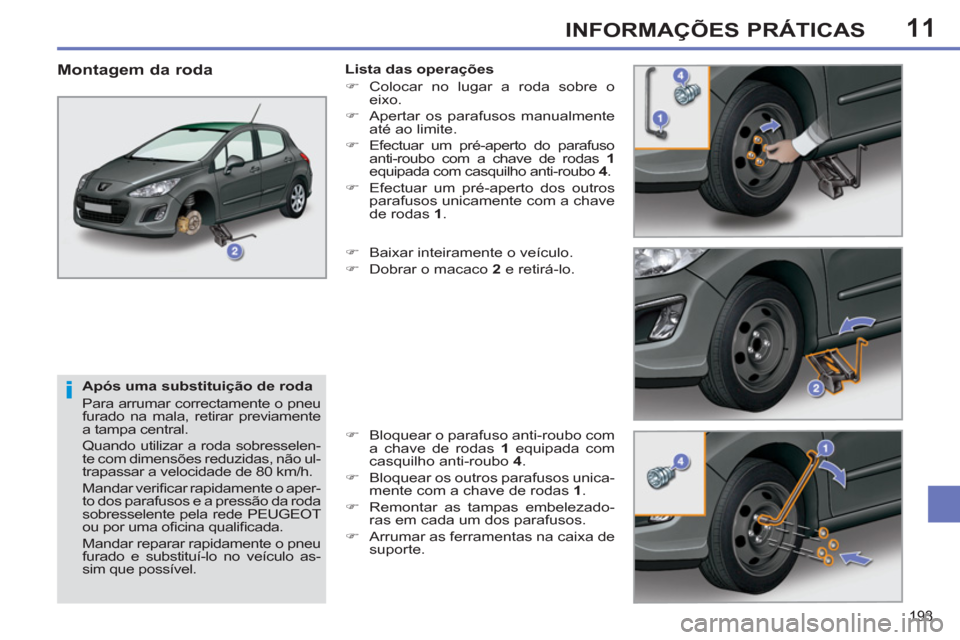

Montagem da roda

Lista das operações


)
Colocar no lugar a roda sobre o
eixo.

)
Apertar os parafusos manualmente
até ao limite.

)
Efectuar um pré-aperto do parafuso
anti-roubo com a chave de rodas 1

equipada com casquilho anti-roubo 4
.

)
Efectuar um pré-aperto dos outros
parafusos unicamente com a chave
de rodas 1
.

)
Baixar inteiramente o veículo.

)
Dobrar o macaco 2
e retirá-lo.

)
Bloquear o parafuso anti-roubo com
a chave de rodas 1
equipada com
casquilho anti-roubo 4
.

)
Bloquear os outros parafusos unica-
mente com a chave de rodas 1
.

)
Remontar as tampas embelezado-
ras em cada um dos parafusos.

)
Arrumar as ferramentas na caixa de
suporte.

11
194
INFORMAÇÕES PRÁTICAS

Risco de electrocução
A substituição de uma lâmpada de
xénon (D1S-35W) deve ser efec-
tuada pela rede PEUGEOT ou por
uma [ofi cina qualifi cada].

SUBSTITUIR UMA LÂMPADA








Modelo com luzes de halogéneo


1.
Luzes de mudança de direcção
(PY21W, âmbar).


2.
Luzes de cruzamento (H7-55W).


3.
Luzes de estrada (H1-55W).


4.




Luzes diurnas / Luzes de
presença (mínimos) (P21/5 W).
ou
Luzes diurnas/de posição (díodos)


5.
Luzes dianteiras de nevoeiro
(H8-35W).





1.
Luzes de mudança de direcção
(PY21W SV prata).


2.
Luzes de cruzamento e de
estrada direccionais (médios/
máximos) (D1S-35W).


3.
Luzes
de estrada adicionais
(H1-55W).


4.




Luzes diurnas /luzes de presença
(P21/5W).
ou

Luzes diurnas/de presença (díodos)



5.
Luzes dianteiras de nevoeiro
(H8-35W).






























Modelo com lâmpadas de xénon e
luzes direccionais As luzes encontram-se equipadas
com vidros em policarbonato, re-
vestidos por um verniz protector:


)
não as limpe com um pano
seco ou abrasivo, nem com
um detergente ou solvente,


)
utilize uma esponja e água com
sabão,

)
ao utilizar a lavagem de alta
pressão em sujidade persisten-
te, não aponte a lança de ma-
neira persistente para os faróis,
as luzes e os seus contornos
para evitar deteriorar o respec-
tivo verniz e a junta de estan-
queidade,

)
não toque directamente na lâm-
pada com os dedos: utilize pa-
nos que não libertem pêlos.

A substituição de uma lâmpada
deve ser efectuada com a luz des-
ligada há alguns minutos (risco de
queimadura grave).
É obrigatório utilizar apenas lâmpa-
das do tipo anti-ultravioletas (UV),
para não danifi car as luzes.
Substitua sistematicamente uma
lâmpada com defeito por uma lâm-
pada nova com a mesma referên-
cia e características.


Luzes dianteiras

11
195
INFORMAÇÕES PRÁTICAS
















Substituição das lâmpadas das
luzes de estrada (máximos)


)
Retirar a tampa de protecção pu-
xando a lingueta.

)
Desligar o conector da lâmpada.

)
Fechar as molas para soltar a lâm-
pada.

)
Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.

Substituição das luzes diurnas/
Luzes de presença (minímos)


)
Retirar a tampa de protecção pu-
xando a lingueta.

)
Desligar o conector da lâmpada.

)
Rodar um quarto de volta o casqui-
lho da lâmpada e retirá-lo.

)
Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.






Substituição das lâmpadas das
luzes de cruzamento


)
Retire a tampa de protecção puxan-
do a lingueta.

)
Desligue o conector da lâmpada.

)
Afaste as molas para libertar a lâm-
pada.

)
Retire a lâmpada e substitua-a.
Para proceder à montagem, efectue es-
tas operações pela ordem inversa.


Substituição das luzes de mudança
de direcção


)
Rodar um quarto de volta o casqui-
lho da lâmpada e retirá-lo.

)
Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.
As lâmpadas de cor âmbar ou
prateada, tais como as luzes de
mudança de direcção, devem ser
substituídas por lâmpadas de ca-
racterísticas e cor idênticas.
Ao montar novamente, fechar cui-
dadosamente a tampa de protecção
para garantir o isolamento da luz.

11INFORMAÇÕES PRÁTICAS







Substituição das luzes dianteiras de
nevoeiro


)
Introduzir uma chave de fendas no
meio da luz de mudança de direc-
ção lateral entre esta a base do re-
trovisor.

)
Rodar a chave de fendas para ex-
trair a luz de mudança de direcção
lateral e retirá-la.

)
Desligar o conector da luz de mu-
dança de direcção lateral.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.
Para obter uma luz de mudança de di-
recção, contactar a rede PEUGEOT ou
uma [ofi cina qualifi cada].

Substituição das luzes de mudança
de direcção laterais integradas
Para a substituição destas lâmpadas,
consultar a rede PEUGEOT ou uma
[ofi cina qualifi cada].


Substituição das luzes diurnas/de
presença
Para a substituição deste tipo de lâm-
padas de díodos electrolumninescen-
tes, consulte a rede PEUGEOT ou uma
ofi cina qualifi cada.

11
197
INFORMAÇÕES PRÁTICAS

































Luzes traseiras



1.
Luzes de travagem/de presenças
(minímos) (P 21/5 W).


2.
Luzes de presença (minímos)
(P 21/5 W).


3.
Luz de nevoeiro, lado esquerdo
(P 21 W).

Luz de marcha-atrás, lado direito
(P 21 W).


4.
Luzes de mudança de direcção
(P 21 W).


Substituição das luzes
As cinco lâmpadas substituem-se a
partir do exterior da caixa:

)
retirar as duas porcas de fi xação da
luz,

)
retirar cuidadosamente o farol a par-
tir do exterior,

)
desligar o conector da luz,

)
premir as quatro linguetas e retirar o
casquilho da lâmpada,

)
rodar um quarto de volta a lâmpada
e substituí-la.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.
Se o veículo estiver equipado com
sistema áudio JBL, lado direito, re-
tirar os três parafusos de fi xação e
deslocar a caixa.

)
lado direito; retirar a tampa de acesso,

)
lado esquerdo; rodar um quarto de vol-
ta o parafuso de fi xação e retirar a tam-
pa do compartimento de arrumação,

)
desengatar o compartimento de ar-
rumação,

11
198
INFORMAÇÕES PRÁTICAS

Substituição da terceira da luz de
travagem (4 lâmpadas W 5 W)


)
Desencaixar, da esquerda para a
direita, o revestimento superior do
piso da mala.

)
Desaparafusar as duas porcas de
fi xação A
do farol.

)
Desencaixar o pino central da luz.

)
Retirar a luz a partir do exterior.

)
Desapertar o conector do casquilho
da lâmpada e o tubo do lava-vidros.

)
Desengatar o casquilho da lâmpada
da luz premindo as duas linguetas B
.

)
Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar estas
operações pela ordem inversa.
Não forçar a luz quando voltar a apertar
as porcas.
Substituição das luzes da chapa de
matrícula (W 5 W)


)
Inserir uma chave de parafusos
num dos orifícios exteriores da par-
te transparente.

)
Puxar para fora para desengatar.

)
Retirar a parte transparente.

)
Retirar a lâmpada e substituí-la.
