7A SEGURANÇA das CRIANÇAS


Grupo 0+: do nascimento aos 13 kg



Grupos 1, 2 e 3: dos 9 aos 36 kg






L1

"RÖMER
Baby-Safe Plus"
Instala-se de costas
para a estrada.



L2

"KIDDY Comfort Pro"

É obrigatória
a utilização da
protecção para o
transporte de jovens
crianças
(dos 9 aos 18 kg).


Grupos 2 e 3: de 15 a 36 kg






L3

"RECARO Start"



L4

"KLIPPAN Optima"
A partir dos 6 anos
(cerca de 22 kg)
apenas é utilizada a
elevação.




L5

"RÖMER KIDFIX"
Pode ser presa às fi xações
ISOFIX do veículo.
A criança é fi xa pelo cinto de
segurança.

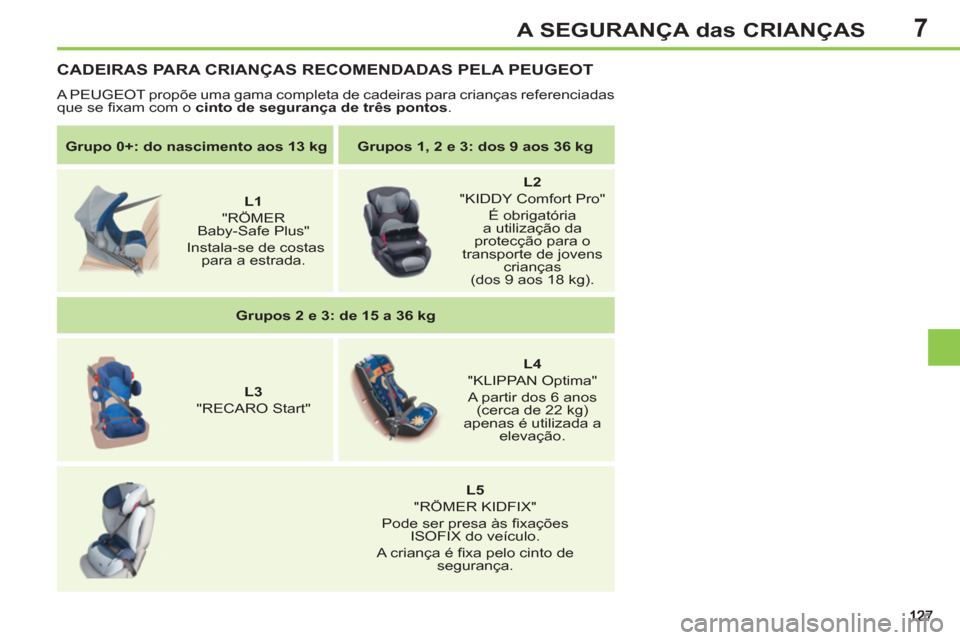

CADEIRAS PARA CRIANÇAS RECOMENDADAS PELA PEUGEOT

A PEUGEOT propõe uma gama completa de cadeiras para crianças referenciadas
que se fi xam com o cinto de segurança de três pontos
.

7
128
A SEGURANÇA das CRIANÇAS
INSTALAÇÃO DAS CADEIRAS DE CRIANÇAS FIXAS COM O CINTO DE SEGURANÇA
Em conformidade com a regulamentação europeia, esta tabela indica as possibilidades de instalação das cadei-
ras de criança fi xas com o cinto de segurança e homologadas como universal (a) em função do peso da criança
e do posto no veículo.
(a) Cadeira de criança universal: cadeira de criança que se pode instalar em todos os veículos com o cinto de segurança.
(b) Grupo 0: do nascimento a 10 kg. As nacelas e os leitos "auto" não podem ser instalados no lugar passageiro dianteiro.
(c) Consultar a legislação em vigor no país em questão, antes de instalar a criança no banco.

U
: posto adaptado à instalação de uma cadeira de criança fi xo com o cinto de segurança e homologada como universal
"de costas para a estrada" e/ou "de frente para a estrada".

U(R1)
: idem U
, com o banco do veículo regulado na posição longitudinal intermédia.

U(R2)
: idem U
, com o banco do veículo regulado na posição mais alta e recuado ao máximo.

*
O encosto de cabeça deve ser retirado e guardado.

Posto



Peso da criança /
idade indicativa


Inferior a 13 kg

(grupos 0 (b)
e 0+)
Até ≈ 1 ano

De 9 a 18 kg

(grupo 1)
De 1 a ≈ 3 anos

De 15 a 25 kg

(grupo 2)
De 3 a ≈ 6 anos

De 22 a 36 kg

(grupo 3)
De 6 a ≈ 10 anos

Banco do passageiro dianteiro (c)











- fi xo


U(R1)



U(R1)



U(R1)



U(R1)





- regulável em
altura


U(R2)



U(R2)



U(R2)



U(R2)



Bancos traseiros
laterais

U



U

*


U

*


U

*


Banco traseiro
central

U



U

*


U

*


U

*

7
129
A SEGURANÇA das CRIANÇAS
POSICIONAMENTO DAS CADEIRAS PARA CRIANÇAS FIXAS COM O CINTO DE SEGURANÇA
Conforme à regulamentação europeia, a tabela seguinte indica-lhe em que medida cada lugar do seu veículo
pode receber uma cadeira para criança fi xa com o cinto de segurança e homologada universal (a) em função do
peso da criança e do lugar no veículo.
(a)
Cadeira para crianças universal: cadeira
para crianças podendo instalar-se em
todos os veículos com o cinto de segu-
rança.
(b) Grupo 0: do nascimento aos 10 Kg. As
nacelas e os leitos "auto" não podem ser
instalados no lugar passageiro dianteiro.


Lugar



Peso da criança
/idade a título indicativo


Inferior a 13 kg

(grupos 0 (b)
e 0+)
Até ≈ 1 ano

De 9 à 18 kg

(grupo 1)
De 1 a ≈ 3 anos

De 15 a 25 kg

(grupo 2)
De 3 a ≈ 6 anos

De 22 a 36 kg

(grupos 3)
De 6 a ≈ 10 anos


1ª fi la

Banco do passageiro dianteiro (c)








- fi xo

U

(R1)



U(R1)



U(R1)



U(R1)


- regulável em altura

U(R2)



U(R2)



U(R2)



U(R2)




2ª fi la

Lateral
Banco descentrado
e centrado

U



U



U



U


Central
Banco central

U



U



U



U




3
a
fi la

Lateral
Banco suplementar

U



U



U



U


Lateral
Banco 2ª fi la

U



U



U



U


(c) Consultar a legislação em vigor no
seu país antes de instalar a criança
neste lugar.

U:
lugar adaptado à instalação de uma
cadeira para criança fi xa com o cinto
de segurança e homologada univer-
sal "de costas para a estrada" e/ou
"de frente para a estrada".
U(R1) : idem U
, com o banco do veículo
regulado na posição longitudi-
nal intermédia.

U(R2):
idem U
, com o banco do veículo
ajustado na posição mais alta e
recuado ao máximo.

7
130
A SEGURANÇA das CRIANÇAS

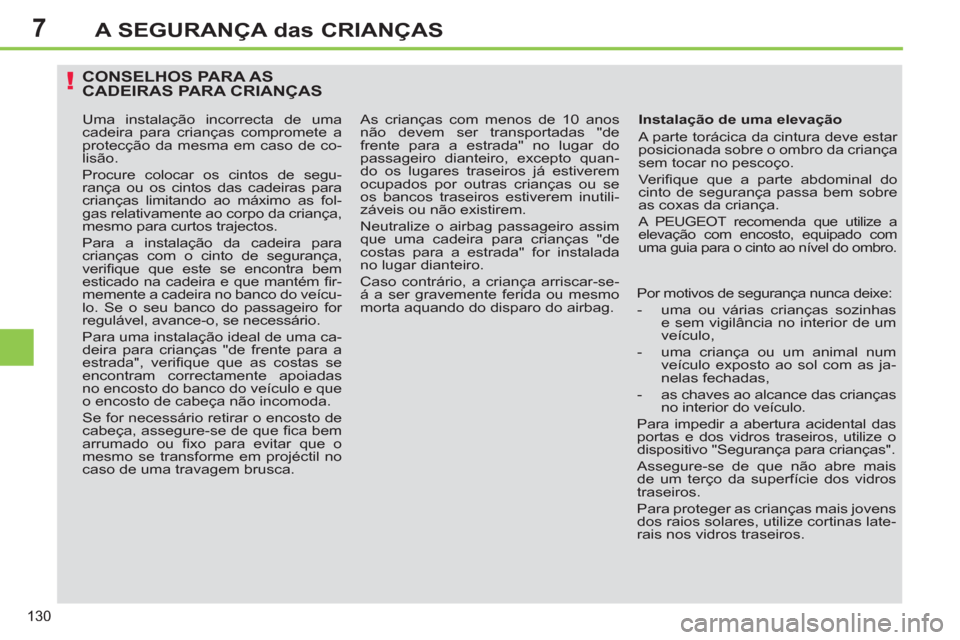

CONSELHOS PARA AS CADEIRAS PARA CRIANÇAS

Instalação de uma elevação
A parte torácica da cintura deve estar
posicionada sobre o ombro da criança
sem tocar no pescoço.
Ve r ifi que que a parte abdominal do
cinto de segurança passa bem sobre
as coxas da criança.
A PEUGEOT recomenda que utilize a
elevação com encosto, equipado com
uma guia para o cinto ao nível do ombro.
Por motivos de segurança nunca deixe:


- uma ou várias crianças sozinhas
e sem vigilância no interior de um
veículo,

- uma criança ou um animal num
veículo exposto ao sol com as ja-
nelas fechadas,

- as chaves ao alcance das crianças
no interior do veículo.
Para impedir a abertura acidental das
portas e dos vidros traseiros, utilize o
dispositivo "Segurança para crianças".
Assegure-se de que não abre mais
de um terço da superfície dos vidros
traseiros.
Para proteger as crianças mais jovens
dos raios solares, utilize cortinas late-
rais nos vidros traseiros.
Uma instalação incorrecta de uma
cadeira para crianças compromete a
protecção da mesma em caso de co-
lisão.
Procure colocar os cintos de segu-
rança ou os cintos das cadeiras para
crianças limitando ao máximo as fol-
gas relativamente ao corpo da criança,
mesmo para curtos trajectos.
Para a instalação da cadeira para
crianças com o cinto de segurança,
verifi que que este se encontra bem
esticado na cadeira e que mantém fi r-
memente a cadeira no banco do veícu-
lo. Se o seu banco do passageiro for
regulável, avance-o, se necessário.
Para uma instalação ideal de uma ca-
deira para crianças "de frente para a
estrada", verifi que que as costas se
encontram correctamente apoiadas
no encosto do banco do veículo e que
o encosto de cabeça não incomoda.
Se for necessário retirar o encosto de
cabeça, assegure-se de que fi ca bem
arrumado ou fi xo para evitar que o
mesmo se transforme em projéctil no
caso de uma travagem brusca. As crianças com menos de 10 anos
não devem ser transportadas "de
frente para a estrada" no lugar do
passageiro dianteiro, excepto quan-
do os lugares traseiros já estiverem
ocupados por outras crianças ou se
os bancos traseiros estiverem inutili-
záveis ou não existirem.
Neutralize o airbag passageiro assim
que uma cadeira para crianças "de
costas para a estrada" for instalada
no lugar dianteiro.
Caso contrário, a criança arriscar-se-
á a ser gravemente ferida ou mesmo
morta aquando do disparo do airbag.

7
131
A SEGURANÇA das CRIANÇAS

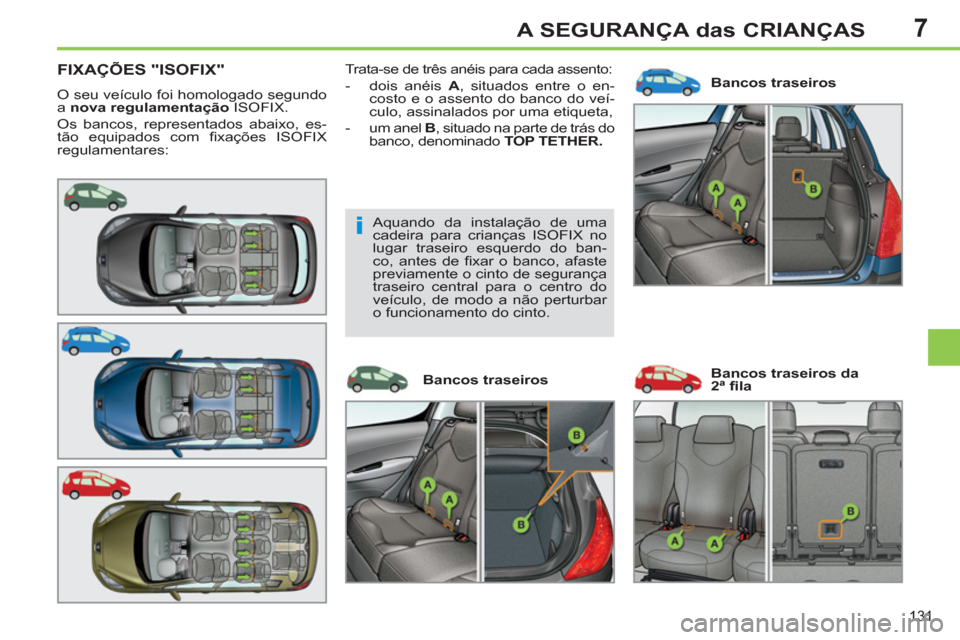

FIXAÇÕES "ISOFIX"
O seu veículo foi homologado segundo
a nova regulamentação
ISOFIX.
Os bancos, representados abaixo, es-
tão equipados com fi xações ISOFIX
regulamentares: Bancos traseiros Trata-se de três anéis para cada assento:


- dois anéis A
, situados entre o en-
costo e o assento do banco do veí-
culo, assinalados por uma etiqueta,

- um anel B
, situado na parte de trás do
banco, denominado TOP TETHER.



Bancos traseiros Bancos traseiros da
2ª fi la

Aquando da instalação de uma
cadeira para crianças ISOFIX no
lugar traseiro esquerdo do ban-
co, antes de fi xar o banco, afaste
previamente o cinto de segurança
traseiro central para o centro do
veículo, de modo a não perturbar
o funcionamento do cinto.

7
132
A SEGURANÇA das CRIANÇAS
Este sistema de fi xação ISOFIX asse-
gura-lhe uma montagem fi ável, sólida e
rápida, do banco para crianças no seu
veículo.
Os bancos para crianças
ISOFIX es-
tão equipados com dois trincos que vêm
facilmente integrar-se nos anéis A
.
Alguns dispõem igualmente de um cinto
alto
que vem fi xar-se no anel B
. Uma instalação mal efectuada de
um banco para crianças num ve-
ículo compromete a protecção da
criança em caso de colisão.
Para conhecer os bancos para
crianças ISOFIX que se instalam
no seu veículo, consultar a tabela
recapitulativa para a localização
dos bancos para crianças ISOFIX.
Para usar este cinto, levantar o apoio
de cabeça do veículo passando em se-
guida o gancho entre os pinos. Fixar
em seguida o gancho ao anel B
, esticar
depois o cinto alto.

7
133
A SEGURANÇA das CRIANÇAS

Siga as indicações de montagem das cadeiras para crianças inscritas no manual de instalação fornecido pelo
fabricante da mesma.

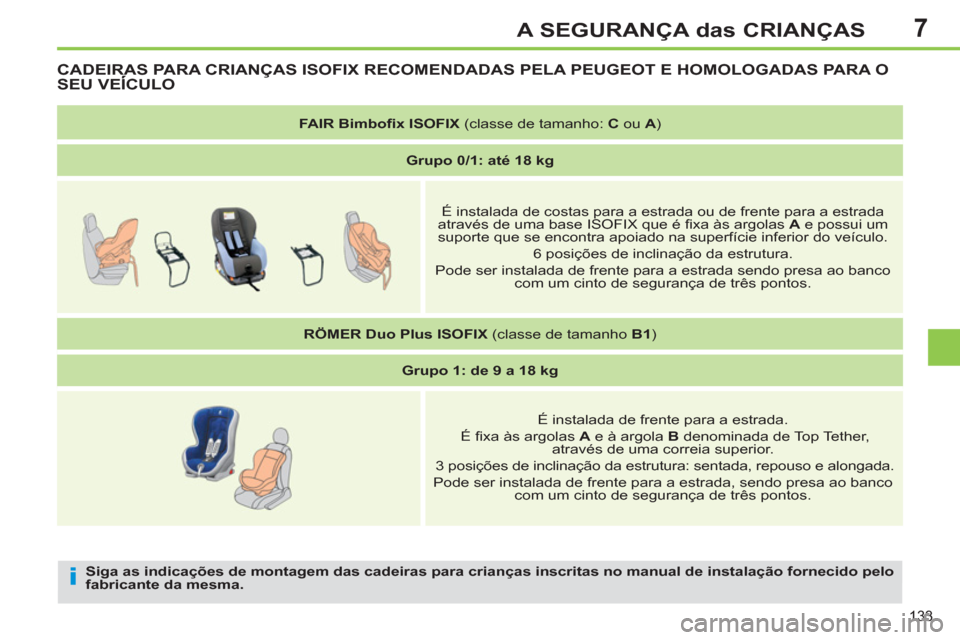

CADEIRAS PARA CRIANÇAS ISOFIX RECOMENDADAS PELA PEUGEOT E HOMOLOGADAS PARA OSEU VEÍCULO



FAIR Bimbofi x ISOFIX
(classe de tamanho: C
ou A
)


Grupo 0/1: até 18 kg





É instalada de costas para a estrada ou de frente para a estrada
através de uma base ISOFIX que é fi xa às argolas A
e possui um
suporte que se encontra apoiado na superfície inferior do veículo.
6 posições de inclinação da estrutura.
Pode ser instalada de frente para a estrada sendo presa ao banco
com um cinto de segurança de três pontos.


RÖMER Duo Plus ISOFIX
(classe de tamanho B1
)


Grupo 1: de 9 a 18 kg





É instalada de frente para a estrada.
É fi xa às argolas A
e à argola B
denominada de Top Tether,
através de uma correia superior.
3 posições de inclinação da estrutura: sentada, repouso e alongada.
Pode ser instalada de frente para a estrada, sendo presa ao banco
com um cinto de segurança de três pontos.

7
134
A SEGURANÇA das CRIANÇAS

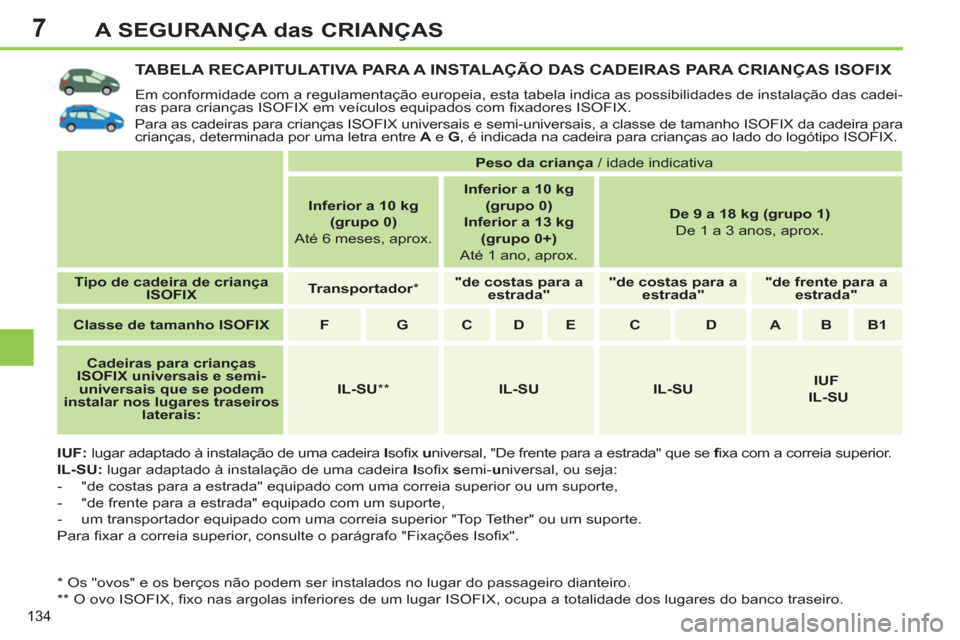

TABELA RECAPITULATIVA PARA A INSTALAÇÃO DAS CADEIRAS PARA CRIANÇAS ISOFIX
Em conformidade com a regulamentação europeia, esta tabela indica as possibilidades de instalação das cadei-
ras para crianças ISOFIX em veículos equipados com fi xadores ISOFIX.
Para as cadeiras para crianças ISOFIX universais e semi-universais, a classe de tamanho ISOFIX da cadeira para
crianças, determinada por uma letra entre A
e G
, é indicada na cadeira para crianças ao lado do logótipo ISOFIX.

IUF:
lugar adaptado à instalação de uma cadeira I
sofi x u
niversal, "De frente para a estrada" que se f
ixa com a correia superior.

IL-SU:
lugar adaptado à instalação de uma cadeira I
sofi x s
emi- u
niversal, ou seja:


- "de costas para a estrada" equipado com uma correia superior ou um suporte,

- "de frente para a estrada" equipado com um suporte,

- um transportador equipado com uma correia superior "Top Tether" ou um suporte.
Para fi xar a correia superior, consulte o parágrafo "Fixações Isofi x".

*
Os "ovos" e os berços não podem ser instalados no lugar do passageiro dianteiro.

**
O ovo ISOFIX, fi xo nas argolas inferiores de um lugar ISOFIX, ocupa a totalidade dos lugares do banco traseiro.



Peso da criança
/ idade indicativa


Inferior a 10 kg
(grupo 0)

Até 6 meses, aprox.



Inferior a 10 kg
(grupo 0)
Inferior a 13 kg
(grupo 0+)
Até 1 ano, aprox.

De 9 a 18 kg (grupo 1)

De 1 a 3 anos, aprox.


Tipo de cadeira de criança
ISOFIX



Transportador

*


"de costas para a
estrada"



"de costas para a
estrada"



"de frente para a
estrada"




Classe de tamanho ISOFIX



F


G


C



D



E



C



D



A



B



B1




Cadeiras para crianças
ISOFIX universais e semi-
universais que se podem
instalar nos lugares traseiros
laterais:



IL-SU

**


IL-SU



IL-SU



IUF

IL-SU
