2013 Peugeot 308 SW BL Manual do proprietário (in Portuguese)

9
167
CONDUÇÃO
AJUDA AO ESTACIONAMENTO
Com a ajuda dos sensores situados no
pára-choques, esta função assinala a
proximidade de obstáculos (pessoas,
veículos, árvores, barreiras...) que en-
trem no respectivo campo de detecção.
Certos tipos de obstáculo (estacas, ba-
lizas de obras...) detectados no início,
deixarão de ser detectados no fi nal da
manobra devida à presença de ângulos
mortos.

Esta função não pode, em caso
algum, substituir a vigilância e a
responsabilidade do condutor.



Ajuda ao estacionamento
traseiro
A colocação em funcionamento é obti-
da através da engrenagem da marcha-
atrás, sendo acompanhada de um sinal
sonoro.
A função é desactivada quando se de-
sengrena a marcha-atrás.

Ajuda sonora
A informação de proximidade é forne-
cida por um sinal sonoro descontínuo,
cuja frequência se torna mais rápida à
medida que o veículo se aproxima do
obstáculo.
O som difundido pelo altifalante (direito
ou esquerdo) permite distinguir de que
lado se encontra o obstáculo.
Quando a distância entre "veículo/obs-
táculo" é inferior a trinta centímetros, o
sinal sonoro torna-se contínuo.
Esta ajuda completa o sinal sonoro
através da apresentação no ecrã mul-
tifunções de segmentos, cada vez mais
próximos do veículo. Já muito próximo
do obstáculo, o símbolo "Danger" apre-
senta-se no ecrã.


Ajuda gráfi ca

9
168
CONDUÇÃO






Ajuda ao estacionamento dianteiro
Como complemento da ajuda ao estaciona-
mento traseiro, a ajuda ao estacionamento
dianteiro activa-se quando um obstáculo é de-
tectado na dianteira e a velocidade do veículo
permanece inferior a 10 km/h.
A ajuda ao estacionamento dianteira é inter-
rompida se o veículo parar durante mais de
três segundos em marcha para a frente, se
não existirem obstáculos detectados ou se a
velocidade do veículo ultrapassar os 10 km/h.

Neutralização / Activação da ajuda ao
estacionamento dianteira e traseira

Neutralização/activação da ajuda ao
estacionamento traseiro


A função será neutralizada auto-
maticamente em caso de engate
de um reboque ou de montagem
de um suporte de bicicletas (veí-
culo equipado com um atrelado ou
um suporte de bicicletas recomen-
dado pela PEUGEOT).



Anomalia de funcionamento


Com mau tempo ou no Inverno, as-
segure-se que os sensores não se
encontram cobertos de humidade,
gelo ou neve. Ao engrenar a mar-
cha-atrás, um sinal sonoro (bip lon-
go) indica que os sensores podem
estar sujos.
Quando o veículo circula a uma ve-
locidade inferior a 10 km/h, determi-
nadas fontes sonoras (motorizada,
camião, martelo pneumático...) po-
dem desencadear os sinais sonoros
de ajuda ao estacionamento.

A neutralização da função é efectuada
através deste botão. O visor do botão
acende-se.
Uma nova pressão neste botão reactiva
a função. O visor do botão apaga-se.
A neutralização ou activa-
ção da função efectua-se
passando pelo menu de
confi guração do veículo.
O estado da função é me-
morizado quando se desli-
ga a ignição.
Para obter mais detalhes relativamente
ao acesso ao menu da ajuda ao esta-
cionamento, consultar o capítulo rela-
tivo à defi nição dos equipamentos do
seu veículo.
Em caso de problema de fun-
cionamento do sistema, ao
engrenar a marcha-atrás, este
avisador acende-se no painel
e/ou é apresentada uma mensagem no
ecrã, acompanhada de um sinal sonoro
(bip curto).
Consulte a rede PEUGEOT ou uma ofi -
cina qualifi cada.

O som difundido pelo altifalante (dianteiro ou
traseiro) permite determinar se o obstáculo
se encontra na dianteira ou na traseira.

10
169
VERIFICAÇÕES

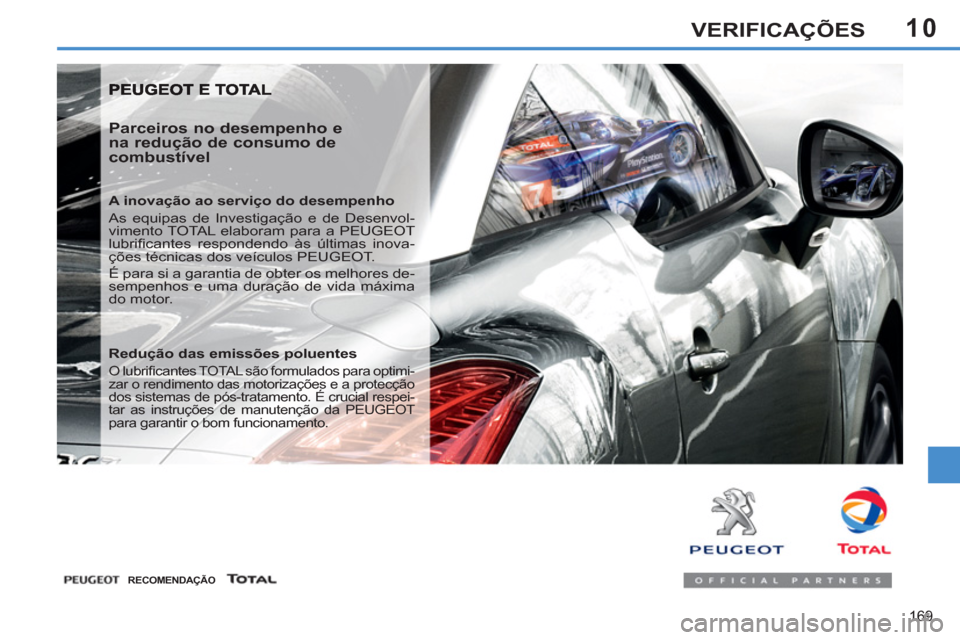

Parceiros no desempenho e
na redução de consumo de
combustível

A inovação ao serviço do desempenho
As equipas de Investigação e de Desenvol-
vimento TOTAL elaboram para a PEUGEOT
lubrifi cantes respondendo às últimas inova-
ções técnicas dos veículos PEUGEOT.
É para si a garantia de obter os melhores de-
sempenhos e uma duração de vida máxima
do motor.


RECOMENDAÇÃO





Redução das emissões poluentes

O lubrifi cantes TOTAL são formulados para optimi-
zar o rendimento das motorizações e a protecção
dos sistemas de pós-tratamento. É crucial respei-
tar as instruções de manutenção da PEUGEOT
para garantir o bom funcionamento.

10
170
VERIFICAÇÕES
CAPOT

)
Empurre para a esquerda o comando
exterior B
e eleve o capot.

)
Liberte a vareta C
do seu lugar.

)
Fixe a vareta no entalhe para manter
o capot aberto.


Fecho



)
Retire a vareta do entalhe de fi xa-
ção.

)
Reponha a vareta no respectivo lugar.

)
Baixe o capot e solte-o no fi nal do
movimento.

)
Puxe o capot para verifi car se a
trancamento se processou correc-
tamente.


)
Abra a porta esquerda dianteira.

)
Puxe o comando interior A
, situado
na parte inferior do enquadramento
da porta. A implantação do comando inte-
rior impede qualquer abertura, en-
quanto a porta esquerda dianteira
se encontrar fechada.
Não abra o capot em caso de vento
violento.
Com o motor quente, manuseie
com precaução o comando exte-
rior e avareta do capot (risco de
queimadura).





Antes de qualquer intervenção sob
o capot, neutralize o Stop & Start
para evitar riscos de lesões asso-
ciados a um accionamento auto-
mático do modo START.


Abertura

10
171
VERIFICAÇÕES
FALTA DE COMBUSTÍVEL (DIESEL)
Motor 1,6 litros HDi



)
Encha o depósito de combustível
com, pelo menos, 5 litros de gasóleo.

)
Abra o capot do motor.

)
Se necessário, desencaixe a tampa
embelezadora para aceder à bom-
ba de purga.

)
Accione a bomba de purga até ob-
ter o seu endurecimento (a primeira
pressão pode ser dura).

)
Accione o motor de arranque até ao
accionamento do motor (caso o mo-
tor não arranque à primeira, aguar-
de cerca de 15 segundos e volte a
tentar).

)
Sem resultado após algumas tenta-
tivas, reaccione a bomba de rees-
corvamento e, depois, o motor de
arranque.

)
Volte a instalar e engate a tampa
embelezadora.

)
Feche o capot do motor.








Motor 2 litros HDi



)
Encha o depósito de combustível
com, pelo menos, 5 litros de gasóleo.

)
Abra o capot do motor.

)
Se necessário, desencaixe a tampa
embelezadora para aceder à bom-
ba de purga.

)
Accione a bomba de purga, até ao
aparecimento do combustível no
tubo transparente.

)
Accione o motor de arranque até
ao accionamento do motor (no caso
de não ser efectuado o arranque
do motor na primeira solicitação,
aguarde cerca de 15 segundos e,
em seguida, recomece).

)
Se não obtiver nenhum resultado
após algumas tentativas, accione
novamente a bomba de purga e, em
seguida, o motor de arranque.

)
Coloque novamente a tampa embe-
lezadora fi xando-a, assegurando-se
que fi cou bem fi xa.

)
Feche o capot do motor.

Se não for possível efectuar o ar-
ranque do motor à primeira, não
insista no motor de arranque; rei-
nicie o procedimento.

Para os veículos equipados com um
motor HDi, em caso de falta de combus-
tível, é necessário purgar o circuito de
combustível; consulte o desenho da par-
te inferior do capot do motor correspon-
dente no parágrafo "Motores Diesel".
Se o depósito do seu veículo estiver
equipado com um desenganador, con-
sulte o capítulo "Aberturas - § Desenga-
nador de combustível (Diesel)".

10
172
VERIFICAÇÕES
MOTORES A GASOLINA
Estes motores permitem verifi car o nível de diferentes líquidos e substituir determinados elementos.


1.
Depósito da direcção assistida.

2.
Depósito do lava-vidros e do lava-
faróis.

3.
Depósito do líquido de arrefecimento.
4.
Depósito do líquido dos travões.

5.
Bateria/fusíveis.

6.
Caixa de fusíveis.
7.
Filtro de ar.

8.
Manómetro de óleo do motor.

9.
Abastecimento de óleo do motor.

10
173
VERIFICAÇÕES
MOTORES DIESEL
Estes motores permitem verifi car o nível de diferentes líquidos, substituir determinados elementos e purgar o combustível.


1.
Depósito da direcção assistida.

2.
Depósito do lava-vidros e do lava-
faróis.

3.
Depósito do líquido de arrefecimento.
4.
Depósito do líquido dos travões.

5.
Bateria/fusíveis.

6.
Caixa de fusíveis.

7.
Filtro de ar.
8.
Vareta de óleo do motor.

9.
Abastecimento de óleo do motor.

10.
Bomba de purga * .

*
Consoante a motorização.

10
174
VERIFICAÇÕES
VERIFICAÇÃO DOS NÍVEIS
Verifi car com regularidade todos estes ní-
veis e efectuar a colocação a nível se ne-
cessário, excepto indicação em contrário.
Em caso de baixa importante de um nível,
mandar verifi car o circuito correspondente
por uma ofi cina qualifi cada ou pela rede
PEUGEOT.

Nível do líquido de travões


Para os veículos equipados com fi l-
tro de partículas, o moto-ventilador
pode funcionar após a paragem do
veículo, mesmo com o motor frio.

Além disso, estando o circuito de arre-
fecimento sob pressão, esperar pelo
menos uma hora depois da paragem do
motor para efectuar uma intervenção.
A fi m de evitar qualquer risco de quei-
madura, desenroscar o tampão de
duas voltas para fazer baixar a pres-
são. Quando assim for, retirar o tampão
e completar o nível.

Nível de óleo

Ela efectua-se quer ao ligar a
ignição com o indicador de ní-
vel de óleo no quadro de bordo,
quer com a sonda manual.
Esta verifi cação manual é válida uni-
camente com o veículo num piso hori-
zontal, com o motor parado há mais de
30 minutos.
Após um abastecimento de óleo, a veri-
fi cação feita após ligar a ignição, com o
indicador do nível do óleo no quadro de
bordo será válida nos 30 minutos pos-
teriores ao abastecimento. O nível deste líquido deve situ-
ar-se próximo da marca "MAXI".
Caso contrário, verifi car o des-
gaste das placas dos travões.

Mudança de óleo do circuito
Consultar o livro de manutenção para
conhecer a periodicidade desta operação.


Nível do líquido da direcção
assistida
O nível deste líquido deve situ-
ar-se perto da marca "MAXI".
Desapertar a tampa, com o mo-
tor frio, para verifi car.
Mudança de óleo do motor
Consultar o livro de manutenção para
conhecer a periodicidade desta opera-
ção.
Para preservar a fi abilidade dos mo-
tores e dispositivos de antipoluição, a
utilização de aditivo no óleo motor é de-
saconselhada.

É normal efectuar uma reposição
de nível de óleo entre duas revi-
sões. A PEUGEOT recomenda
o controlo do nível de óleo, com
reposição se necessário, a cada
5.000 quilómetros.
Características do líquido
Este líquido deve ser conforme às reco-
mendações do fabricante e responder
às normas DOT4.

Mudança de óleo do circuito
Este líquido não necessita de nenhuma
renovação.


Nível do líquido de
arrefecimento
O nível deste líquido deve situ-
ar-se próximo da marca "MAXI"
sem nunca o ultrapassar.
Quando o motor estiver quente, a tem-
peratura deste líquido é regulada pelo
moto-ventilador. Este pode funcionar
com a ignição desligada.

Características do líquido
Este líquido deve ser conforme às reco-
mendações do fabricante.

Aquando das intervenções no ca-
pot, prestar atenção, porque certas
zonas do motor podem estar extre-
mamente quentes (risco de queima-
dura).
Características do óleo
O óleo deve corresponder à motoriza-
ção e ser conforme às recomendações
do construtor.
