2013 Lancia Flavia Notice d'entretien (in French)

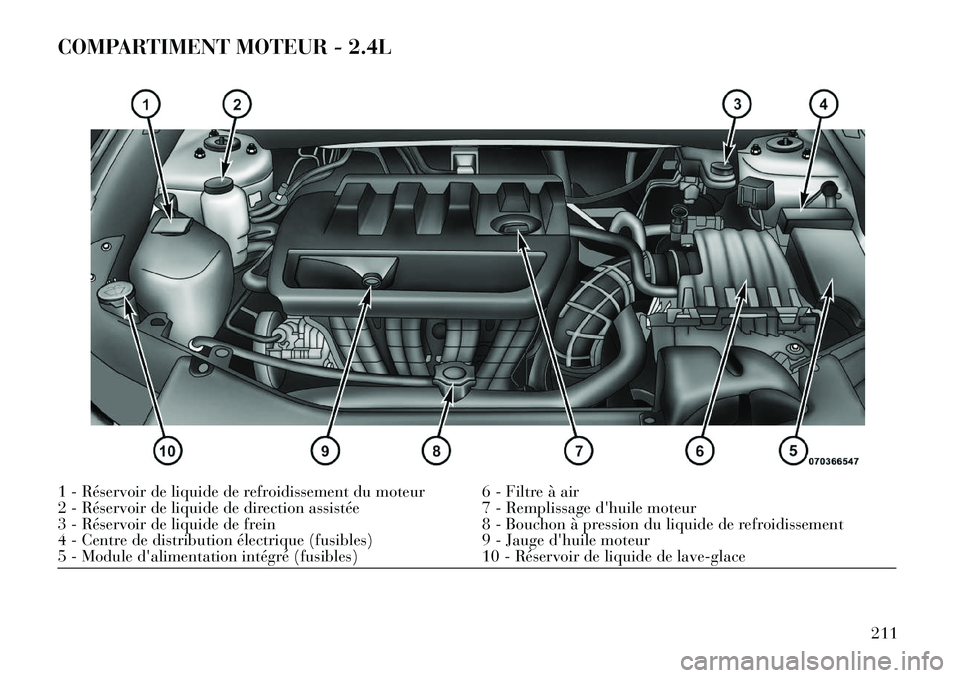

COMPARTIMENT MOTEUR - 2.4L1 - Réservoir de liquide de refroidissement du moteur 6 - Filtre à air
2 - Réservoir de liquide de direction assistée7 - Remplissage d'huile moteur
3 - Réservoir de liquide de frein 8 - Bouchon à pression du liquide de refroidissement
4 - Centre de distribution électrique (fusibles) 9 - Jauge d'huile moteur
5 - Module d'alimentation intégré (fusibles) 10 - Réservoir de liquide de lave-glace
211

SYSTEME
D'AUTODIAGNOSTIC -
OBD II
Votre véhicule est équipé d'un sys-
tème d'autodiagnostic perfectionné
appelé OBD II. Ce système surveille le
circuit antipollution, le moteur et les
commandes de la transmission auto-
matique. Quand ces systèmes fonc-
tionnent correctement, votre véhicule
offre un rendement optimal et une
consommation de carburant mini-
male et est conforme aux normes an-
tipollution.
Si l'un de ces systèmes exige une in-
tervention, le système OBD II allume
le témoin de panne. Il mémorise éga­
lement des codes de défaut et d'autres
informations pour faciliter les répara­
tions par le technicien. Bien que votre
véhicule puisse généralement rouler
sans être remorqué, consultez votre
concessionnaire au plus vite en vue
d'une intervention.
ATTENTION !
 Une conduite prolongée avec letémoin de panne allumé peut en-
dommager encore davantage le
système antipollution. Ceci peut
également affecter la consomma-
tion de carburant et le comporte-
ment routier. Une intervention est
requise avant d'effectuer tout es-
sai antipollution.
 Si le témoin de panne clignote alors que le moteur tourne, le
convertisseur catalytique risque
d'être gravement endommagé et
vous constaterez rapidement une
perte de puissance. Une interven-
tion immédiate s'impose. PIECES DE RECHANGE
Utilisez des pièces d'origine pour toute
intervention d'entretien normale ou de
réparation afin de préserver les perfor-
mances de votre véhicule. Les dom-
mages et les pannes dus à l'utilisation de
pièces qui ne sont pas de la même qua-
lité que les pièces d'origine lors des in-
terventions d'entretien et de réparation
ne sont pas couverts par la garantie du
constructeur.METHODES
D'ENTRETIEN
Les pages suivantes décrivent les opé­
rations d'entretien
obligatoireséta­
blies par les ingénieurs qui ont conçu
votre véhicule.
Outre les éléments d'entretien spéci­
fiés dans le programme d'entretien
fixe, d'autres composants peuvent né­
cessiter un entretien ou un remplace-
ment.
212

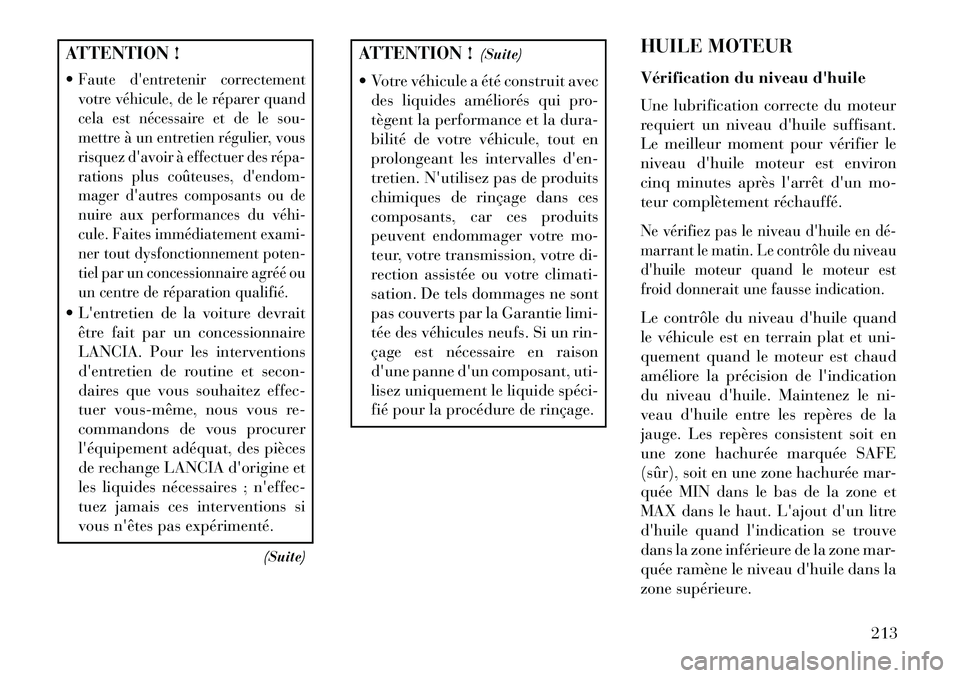

ATTENTION !
Faute d'entretenir correctement
votre véhicule, de le réparer quand
cela est nécessaire et de le sou-
mettre à un entretien régulier, vous
risquez d'avoir à effectuer des répa­
rations plus coûteuses, d'endom-
mager d'autres composants ou de
nuire aux performances du véhi­
cule. Faites immédiatement exami-
ner tout dysfonctionnement poten-
tiel par un concessionnaire agréé ou
un centre de réparation qualifié. L'entretien de la voiture devraitêtre fait par un concessionnaire
LANCIA. Pour les interventions
d'entretien de routine et secon-
daires que vous souhaitez effec-
tuer vous­même, nous vous re-
commandons de vous procurer
l'équipement adéquat, des pièces
de rechange LANCIA d'origine et
les liquides nécessaires ; n'effec-
tuez jamais ces interventions si
vous n'êtes pas expérimenté.
(Suite)
ATTENTION !(Suite)
 Votre véhicule a été construit avec des liquides améliorés qui pro-
tègent la performance et la dura-
bilité de votre véhicule, tout en
prolongeant les intervalles d'en-
tretien. N'utilisez pas de produits
chimiques de rinçage dans ces
composants, car ces produits
peuvent endommager votre mo-
teur, votre transmission, votre di-
rection assistée ou votre climati-
sation. De tels dommages ne sont
pas couverts par la Garantie limi-
tée des véhicules neufs. Si un rin-
çage est nécessaire en raison
d'une panne d'un composant, uti-
lisez uniquement le liquide spéci­
fié pour la procédure de rinçage. HUILE MOTEUR
Vérification du niveau d'huile
Une lubrification correcte du moteur
requiert un niveau d'huile suffisant.
Le meilleur moment pour vérifier le
niveau d'huile moteur est environ
cinq minutes après l'arrêt d'un mo-
teur complètement réchauffé.
Ne vérifiez pas le niveau d'huile en dé­
marrant le matin. Le contrôle du niveau
d'huile moteur quand le moteur est
froid donnerait une fausse indication.Le contrôle du niveau d'huile quand
le véhicule est en terrain plat et uni-
quement quand le moteur est chaud
améliore la précision de l'indication
du niveau d'huile. Maintenez le ni-
veau d'huile entre les repères de la
jauge. Les repères consistent soit en
une zone hachurée marquée SAFE
(sûr), soit en une zone hachurée mar-
quée MIN dans le bas de la zone et
MAX dans le haut. L'ajout d'un litre
d'huile quand l'indication se trouve
dans la zone inférieure de la zone mar-
quée ramène le niveau d'huile dans la
zone supérieure.
213

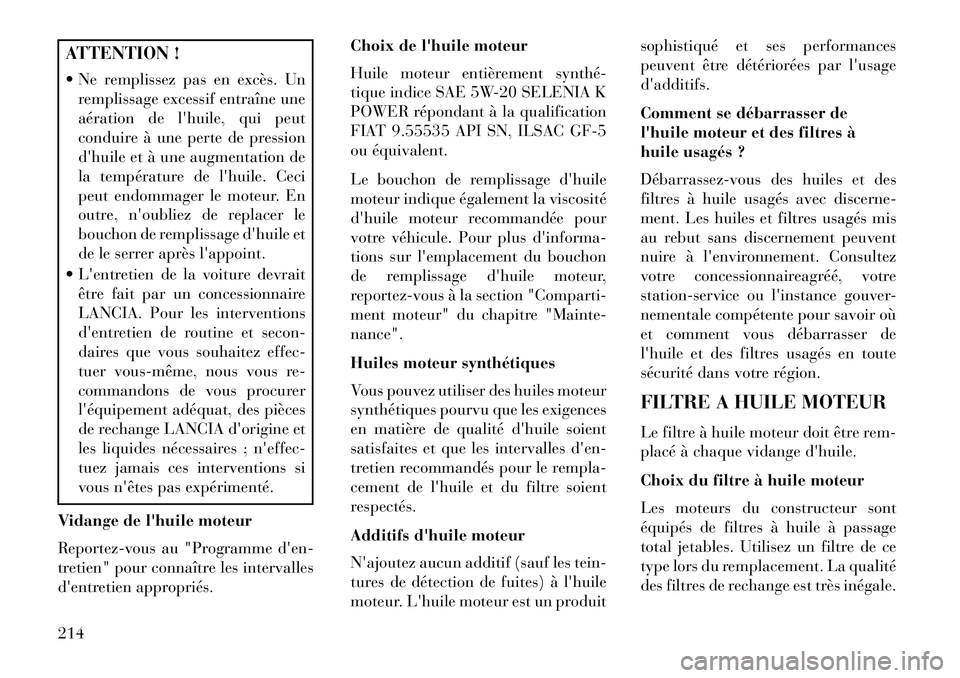

ATTENTION !
 Ne remplissez pas en excès. Unremplissage excessif entraîne une
aération de l'huile, qui peut
conduire à une perte de pression
d'huile et à une augmentation de
la température de l'huile. Ceci
peut endommager le moteur. En
outre, n'oubliez de replacer le
bouchon de remplissage d'huile et
de le serrer après l'appoint.
 L'entretien de la voiture devrait être fait par un concessionnaire
LANCIA. Pour les interventions
d'entretien de routine et secon-
daires que vous souhaitez effec-
tuer vous­même, nous vous re-
commandons de vous procurer
l'équipement adéquat, des pièces
de rechange LANCIA d'origine et
les liquides nécessaires ; n'effec-
tuez jamais ces interventions si
vous n'êtes pas expérimenté.
Vidange de l'huile moteur
Reportez-vous au "Programme d'en-
tretien" pour connaître les intervalles
d'entretien appropriés. Choix de l'huile moteur
Huile moteur entièrement synthé­
tique indice SAE 5W-20 SELENIA K
POWER répondant à la qualification
FIAT 9.55535 API SN, ILSAC GF-5
ou équivalent.
Le bouchon de remplissage d'huile
moteur indique également la viscosité
d'huile moteur recommandée pour
votre véhicule. Pour plus d'informa-
tions sur l'emplacement du bouchon
de remplissage d'huile moteur,
reportez-vous à la section "Comparti-
ment moteur" du chapitre "Mainte-
nance".
Huiles moteur synthétiques
Vous pouvez utiliser des huiles moteur
synthétiques pourvu que les exigences
en matière de qualité d'huile soient
satisfaites et que les intervalles d'en-
tretien recommandés pour le rempla-
cement de l'huile et du filtre soient
respectés.
Additifs d'huile moteur
N'ajoutez aucun additif (sauf les tein-
tures de détection de fuites) à l'huile
moteur. L'huile moteur est un produitsophistiqué et ses performances
peuvent être détériorées par l'usage
d'additifs.
Comment se débarrasser de
l'huile moteur et des filtres à
huile usagés ?
Débarrassez­vous des huiles et des
filtres à huile usagés avec discerne-
ment. Les huiles et filtres usagés mis
au rebut sans discernement peuvent
nuire à l'environnement. Consultez
votre concessionnaireagréé, votre
station-service ou l'instance gouver-
nementale compétente pour savoir où
et comment vous débarrasser de
l'huile et des filtres usagés en toute
sécurité dans votre région.
FILTRE A HUILE MOTEUR
Le filtre à huile moteur doit être rem-
placé à chaque vidange d'huile.
Choix du filtre à huile moteur
Les moteurs du constructeur sont
équipés de filtres à huile à passage
total jetables. Utilisez un filtre de ce
type lors du remplacement. La qualité
des filtres de rechange est très inégale.
214

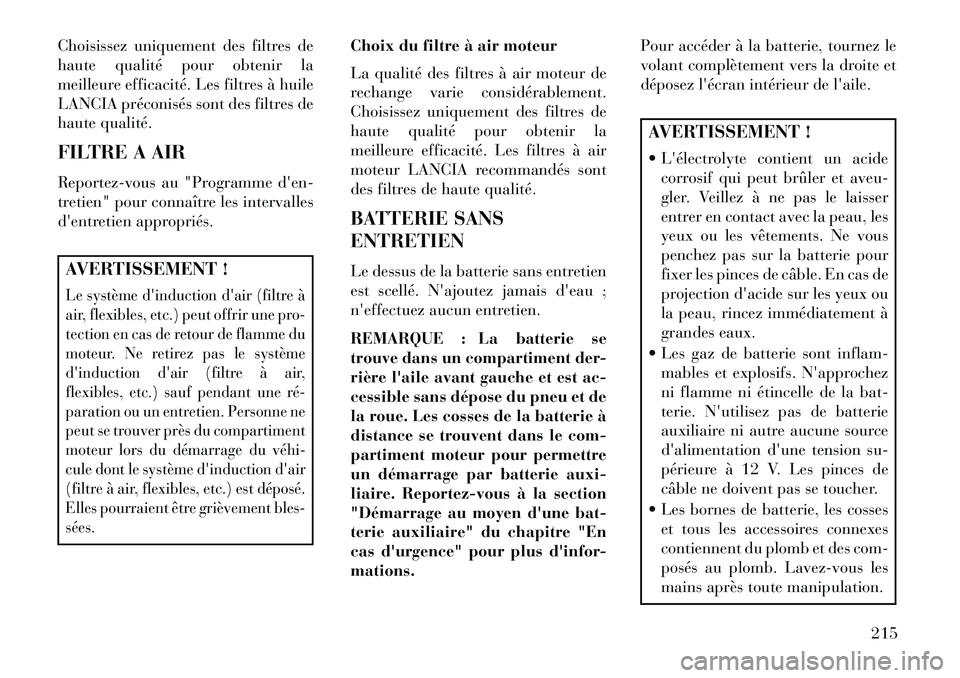

Choisissez uniquement des filtres de
haute qualité pour obtenir la
meilleure efficacité. Les filtres à huile
LANCIA préconisés sont des filtres de
haute qualité.
FILTRE A AIR
Reportez-vous au "Programme d'en-
tretien" pour connaître les intervalles
d'entretien appropriés.AVERTISSEMENT !Le système d'induction d'air (filtre à
air, flexibles, etc.) peut offrir une pro-
tection en cas de retour de flamme du
moteur. Ne retirez pas le système
d'induction d'air (filtre à air,
flexibles, etc.) sauf pendant une ré­
paration ou un entretien. Personne ne
peut se trouver près du compartiment
moteur lors du démarrage du véhi­
cule dont le système d'induction d'air
(filtre à air, flexibles, etc.) est déposé.
Elles pourraient être grièvement bles-
sées.
Choix du filtre à air moteur
La qualité des filtres à air moteur de
rechange varie considérablement.
Choisissez uniquement des filtres de
haute qualité pour obtenir la
meilleure efficacité. Les filtres à air
moteur LANCIA recommandés sont
des filtres de haute qualité.
BATTERIE SANS
ENTRETIEN
Le dessus de la batterie sans entretien
est scellé. N'ajoutez jamais d'eau ;
n'effectuez aucun entretien.
REMARQUE : La batterie se
trouve dans un compartiment der-
rière l'aile avant gauche et est ac-
cessible sans dépose du pneu et de
la roue. Les cosses de la batterie à
distance se trouvent dans le com-
partiment moteur pour permettre
un démarrage par batterie auxi-
liaire. Reportez-vous à la section
"Démarrage au moyen d'une bat-
terie auxiliaire" du chapitre "En
cas d'urgence" pour plus d'infor-
mations.Pour accéder à la batterie, tournez le
volant complètement vers la droite et
déposez l'écran intérieur de l'aile.
AVERTISSEMENT !
 L'électrolyte contient un acide
corrosif qui peut brûler et aveu-
gler. Veillez à ne pas le laisser
entrer en contact avec la peau, les
yeux ou les vêtements. Ne vous
penchez pas sur la batterie pour
fixer les pinces de câble. En cas de
projection d'acide sur les yeux ou
la peau, rincez immédiatement à
grandes eaux.
 Les gaz de batterie sont inflam- mables et explosifs. N'approchez
ni flamme ni étincelle de la bat-
terie. N'utilisez pas de batterie
auxiliaire ni autre aucune source
d'alimentation d'une tension su-
périeure à 12 V. Les pinces de
câble ne doivent pas se toucher.
 Les bornes de batterie, les cosses et tous les accessoires connexes
contiennent du plomb et des com-
posés au plomb. Lavez-vous les
mains après toute manipulation.
215

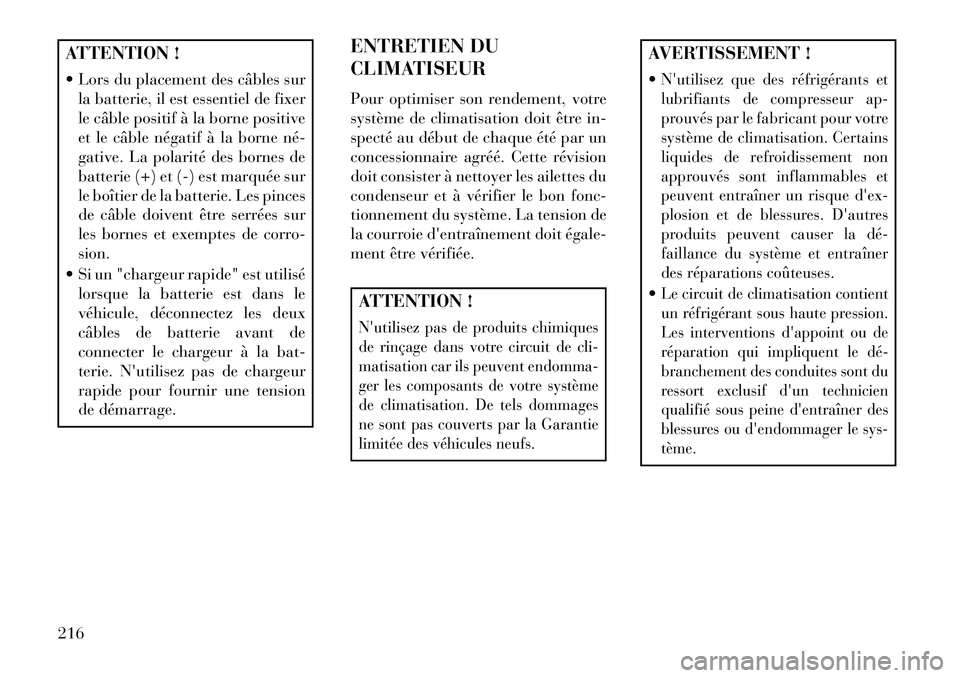

ATTENTION !
 Lors du placement des câbles surla batterie, il est essentiel de fixer
le câble positif à la borne positive
et le câble négatif à la borne né­
gative. La polarité des bornes de
batterie (+) et (-) est marquée sur
le boîtier de la batterie. Les pinces
de câble doivent être serrées sur
les bornes et exemptes de corro-
sion.
 Si un "chargeur rapide" est utilisé lorsque la batterie est dans le
véhicule, déconnectez les deux
câbles de batterie avant de
connecter le chargeur à la bat-
terie. N'utilisez pas de chargeur
rapide pour fournir une tension
de démarrage. ENTRETIEN DU
CLIMATISEUR
Pour optimiser son rendement, votre
système de climatisation doit être in-
specté au début de chaque été par un
concessionnaire agréé. Cette révision
doit consister à nettoyer les ailettes du
condenseur et à vérifier le bon fonc-
tionnement du système. La tension de
la courroie d'entraînement doit égale­
ment être vérifiée.
ATTENTION !N'utilisez pas de produits chimiques
de rinçage dans votre circuit de cli-
matisation car ils peuvent endomma-
ger les composants de votre système
de climatisation. De tels dommages
ne sont pas couverts par la Garantie
limitée des véhicules neufs.
AVERTISSEMENT !
N'utilisez que des réfrigérants et
lubrifiants de compresseur ap-
prouvés par le fabricant pour votre
système de climatisation. Certains
liquides de refroidissement non
approuvés sont inflammables et
peuvent entraîner un risque d'ex-
plosion et de blessures. D'autres
produits peuvent causer la dé­
faillance du système et entraîner
des réparations coûteuses.Le circuit de climatisation contient
un réfrigérant sous haute pression.
Les interventions d'appoint ou de
réparation qui impliquent le dé­
branchement des conduites sont du
ressort exclusif d'un technicien
qualifié sous peine d'entraîner des
blessures ou d'endommager le sys-
tème.
216

Récupération et recyclage du
réfrigérant
Le réfrigérant R-134a est un hydro-
fluorocarbure (HFC) approuvé par
l'agence américaine pour la protec-
tion de l'environnement, sans danger
pour la couche d'ozone. Néanmoins,
le fabricant recommande que les in-
terventions sur la climatisation soient
exécutées par un concessionnaire
agréé ou d'autres ateliers qui utilisent
du matériel de récupération et de re-
cyclage.
REMARQUE : Utilisez unique-
ment des mastics, des produits de
colmatage, des conditionneurs de
joint, de l'huile de compresseur et
des réfrigérants approuvés par le
fabricant pour une utilisation
dans le système de climatisation.
FILTRE A AIR DE
CLIMATISATION
Reportez-vous au "Programme d'en-
tretien" pour connaître les intervalles
d'entretien appropriés.
ATTENTION !L'entretien de la voiture devrait être
fait par un concessionnaire LANCIA.
Pour les interventions d'entretien de
routine et secondaires que vous sou-
haitez effectuer vous­même, nous
vous recommandons de vous procu-
rer l'équipement adéquat, des pièces
de rechange LANCIA d'origine et les
liquides nécessaires ; n'effectuez ja-
mais ces interventions si vous n'êtes
pas expérimenté.AVERTISSEMENT !Ne déposez pas le filtre à air de clima-
tisation lorsque la soufflerie fonc-
tionne, sous peine de vous blesser.Le filtre à air de climatisation se
trouve dans l'entrée d'admission d'air
frais, derrière la boîte à gants. Exécu­
tez la procédure suivante pour rem-
placer le filtre :
1. Ouvrez la boîte à gants et
retirez-en tout le contenu.
2. Appuyez de chaque côté du com-
partiment de la boîte à gants et abais-
sez la porte.3. Déconnectez le vérin du volet de la
boîte à gants de la fente sur le côté du
caisson. Pour cela, saisissez le connec-
teur du vérin (à l'extérieur du caisson)
et l'extrémité de la broche du connec-
teur (à l'intérieur du caisson) entre le
pouce et l'index et tirez vers l'exté­
rieur tout en poussant la porte vers le
haut de l'autre main. Une fois décon­
necté, le vérin se rétracte sous le ta-
bleau de bord si vous le relâchez.
4. Faites pivoter la boîte à gants vers
le bas.
5. Désengagez les deux pattes de re-
tenue fixant le couvercle du filtre sur
le boîtier HVAC et déposez le cou-
vercle.
Remplacement du filtre à air de
climatisation
217

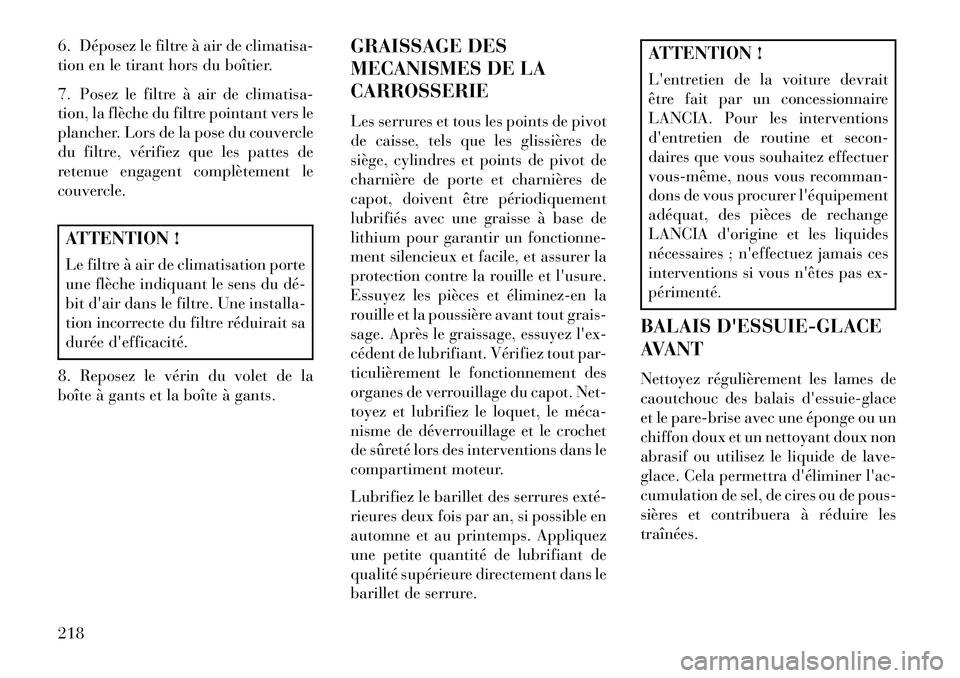

6. Déposez le filtre à air de climatisa-
tion en le tirant hors du boîtier.
7. Posez le filtre à air de climatisa-
tion, la flèche du filtre pointant vers le
plancher. Lors de la pose du couvercle
du filtre, vérifiez que les pattes de
retenue engagent complètement le
couvercle.ATTENTION !
Le filtre à air de climatisation porte
une flèche indiquant le sens du dé­
bit d'air dans le filtre. Une installa-
tion incorrecte du filtre réduirait sa
durée d'efficacité.
8. Reposez le vérin du volet de la
boîte à gants et la boîte à gants. GRAISSAGE DES
MECANISMES DE LA
CARROSSERIE
Les serrures et tous les points de pivot
de caisse, tels que les glissières de
siège, cylindres et points de pivot de
charnière de porte et charnières de
capot, doivent être périodiquement
lubrifiés avec une graisse à base de
lithium pour garantir un fonctionne-
ment silencieux et facile, et assurer la
protection contre la rouille et l'usure.
Essuyez les pièces et éliminez­en la
rouille et la poussière avant tout grais-
sage. Après le graissage, essuyez l'ex-
cédent de lubrifiant. Vérifiez tout par-
ticulièrement le fonctionnement des
organes de verrouillage du capot. Net-
toyez et lubrifiez le loquet, le méca­
nisme de déverrouillage et le crochet
de sûreté lors des interventions dans le
compartiment moteur.
Lubrifiez le barillet des serrures exté­
rieures deux fois par an, si possible en
automne et au printemps. Appliquez
une petite quantité de lubrifiant de
qualité supérieure directement dans le
barillet de serrure.
ATTENTION !
L'entretien de la voiture devrait
être fait par un concessionnaire
LANCIA. Pour les interventions
d'entretien de routine et secon-
daires que vous souhaitez effectuer
vous­même, nous vous recomman-
dons de vous procurer l'équipement
adéquat, des pièces de rechange
LANCIA d'origine et les liquides
nécessaires ; n'effectuez jamais ces
interventions si vous n'êtes pas ex-
périmenté.
BALAIS D'ESSUIE-GLACE
AVANT
Nettoyez régulièrement les lames de
caoutchouc des balais d'essuie-glace
et le pare-brise avec une éponge ou un
chiffon doux et un nettoyant doux non
abrasif ou utilisez le liquide de lave-
glace. Cela permettra d'éliminer l'ac-
cumulation de sel, de cires ou de pous-
sières et contribuera à réduire les
traînées.
218
