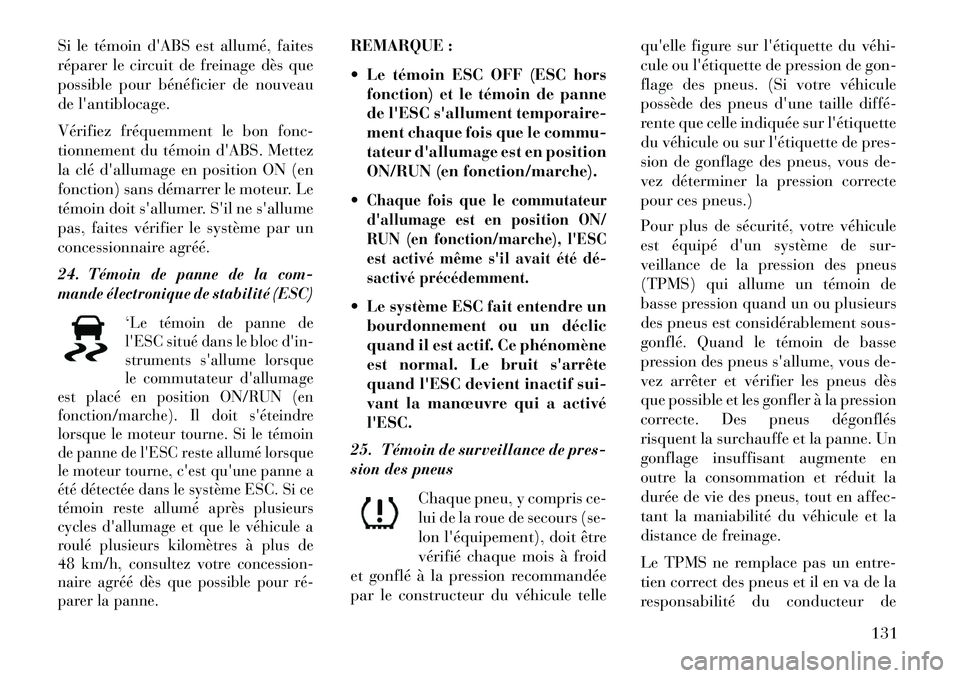

Si le témoin d'ABS est allumé, faites
réparer le circuit de freinage dès que
possible pour bénéficier de nouveau
de l'antiblocage.
Vérifiez fréquemment le bon fonc-
tionnement du témoin d'ABS. Mettez
la clé d'allumage en position ON (en
fonction) sans démarrer le moteur. Le
témoin doit s'allumer. S'il ne s'allume
pas, faites vérifier le système par un
concessionnaire agréé.
24.
Témoin de panne de la com-
mande électronique de stabilité (ESC)
‘Le témoin de panne de
l'ESC situé dans le bloc d'in-
struments s'allume lorsque
le commutateur d'allumage
est placé en position ON/RUN (en
fonction/marche). Il doit s'éteindre
lorsque le moteur tourne. Si le témoin
de panne de l'ESC reste allumé lorsque
le moteur tourne, c'est qu'une panne a
été détectée dans le système ESC. Si ce
témoin reste allumé après plusieurs
cycles d'allumage et que le véhicule a
roulé plusieurs kilomètres à plus de
48 km/h, consultez votre concession-
naire agréé dès que possible pour ré­
parer la panne.
REMARQUE :
 Le témoin ESC OFF (ESC hors
fonction) et le témoin de panne
de l'ESC s'allument temporaire-
ment chaque fois que le commu-
tateur d'allumage est en position
ON/RUN (en fonction/marche).
Chaque fois que le commutateur
d'allumage est en position ON/
RUN (en fonction/marche), l'ESC
est activé même s'il avait été dé­
sactivé précédemment. Le système ESC fait entendre un bourdonnement ou un déclic
quand il est actif. Ce phénomène
est normal. Le bruit s'arrête
quand l'ESC devient inactif sui-
vant la manœuvre qui a activé
l'ESC.
25. Témoin de surveillance de pres-
sion des pneus
Chaque pneu, y compris ce-
lui de la roue de secours (se-
lon l'équipement), doit être
vérifié chaque mois à froid
et gonflé à la pression recommandée
par le constructeur du véhicule telle qu'elle figure sur l'étiquette du véhi­
cule ou l'étiquette de pression de gon-
flage des pneus. (Si votre véhicule
possède des pneus d'une taille diffé­
rente que celle indiquée sur l'étiquette
du véhicule ou sur l'étiquette de pres-
sion de gonflage des pneus, vous de-
vez déterminer la pression correcte
pour ces pneus.)
Pour plus de sécurité, votre véhicule
est équipé d'un système de sur-
veillance de la pression des pneus
(TPMS) qui allume un témoin de
basse pression quand un ou plusieurs
des pneus est considérablement sous-
gonflé. Quand le témoin de basse
pression des pneus s'allume, vous de-
vez arrêter et vérifier les pneus dès
que possible et les gonfler à la pression
correcte. Des pneus dégonflés
risquent la surchauffe et la panne. Un
gonflage insuffisant augmente en
outre la consommation et réduit la
durée de vie des pneus, tout en affec-
tant la maniabilité du véhicule et la
distance de freinage.
Le TPMS ne remplace pas un entre-
tien correct des pneus et il en va de la
responsabilité du conducteur de
131

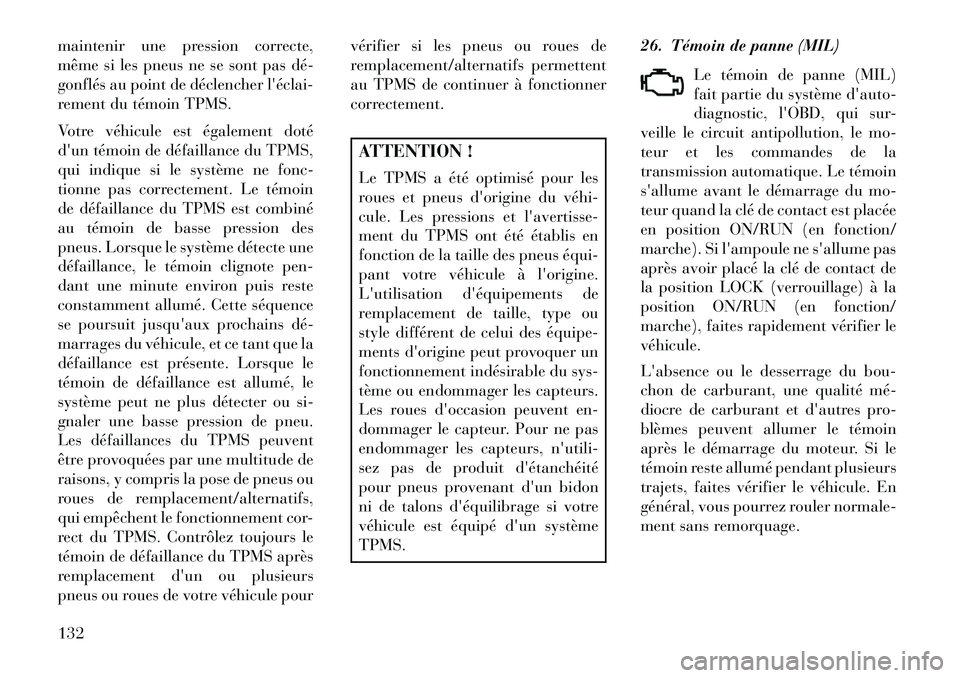

maintenir une pression correcte,
même si les pneus ne se sont pas dé­
gonflés au point de déclencher l'éclai­
rement du témoin TPMS.
Votre véhicule est également doté
d'un témoin de défaillance du TPMS,
qui indique si le système ne fonc-
tionne pas correctement. Le témoin
de défaillance du TPMS est combiné
au témoin de basse pression des
pneus. Lorsque le système détecte une
défaillance, le témoin clignote pen-
dant une minute environ puis reste
constamment allumé. Cette séquence
se poursuit jusqu'aux prochains dé­
marrages du véhicule, et ce tant que la
défaillance est présente. Lorsque le
témoin de défaillance est allumé, le
système peut ne plus détecter ou si-
gnaler une basse pression de pneu.
Les défaillances du TPMS peuvent
être provoquées par une multitude de
raisons, y compris la pose de pneus ou
roues de remplacement/alternatifs,
qui empêchent le fonctionnement cor-
rect du TPMS. Contrôlez toujours le
témoin de défaillance du TPMS après
remplacement d'un ou plusieurs
pneus ou roues de votre véhicule pourvérifier si les pneus ou roues de
remplacement/alternatifs permettent
au TPMS de continuer à fonctionner
correctement.
ATTENTION !
Le TPMS a été optimisé pour les
roues et pneus d'origine du véhi­
cule. Les pressions et l'avertisse-
ment du TPMS ont été établis en
fonction de la taille des pneus équi­
pant votre véhicule à l'origine.
L'utilisation d'équipements de
remplacement de taille, type ou
style différent de celui des équipe­
ments d'origine peut provoquer un
fonctionnement indésirable du sys-
tème ou endommager les capteurs.
Les roues d'occasion peuvent en-
dommager le capteur. Pour ne pas
endommager les capteurs, n'utili-
sez pas de produit d'étanchéité
pour pneus provenant d'un bidon
ni de talons d'équilibrage si votre
véhicule est équipé d'un système
TPMS.
26. Témoin de panne (MIL)
Le témoin de panne (MIL)
fait partie du système d'auto-
diagnostic, l'OBD, qui sur-
veille le circuit antipollution, le mo-
teur et les commandes de la
transmission automatique. Le témoin
s'allume avant le démarrage du mo-
teur quand la clé de contact est placée
en position ON/RUN (en fonction/
marche). Si l'ampoule ne s'allume pas
après avoir placé la clé de contact de
la position LOCK (verrouillage) à la
position ON/RUN (en fonction/
marche), faites rapidement vérifier le
véhicule.
L'absence ou le desserrage du bou-
chon de carburant, une qualité mé­
diocre de carburant et d'autres pro-
blèmes peuvent allumer le témoin
après le démarrage du moteur. Si le
témoin reste allumé pendant plusieurs
trajets, faites vérifier le véhicule. En
général, vous pourrez rouler normale-
ment sans remorquage.
132

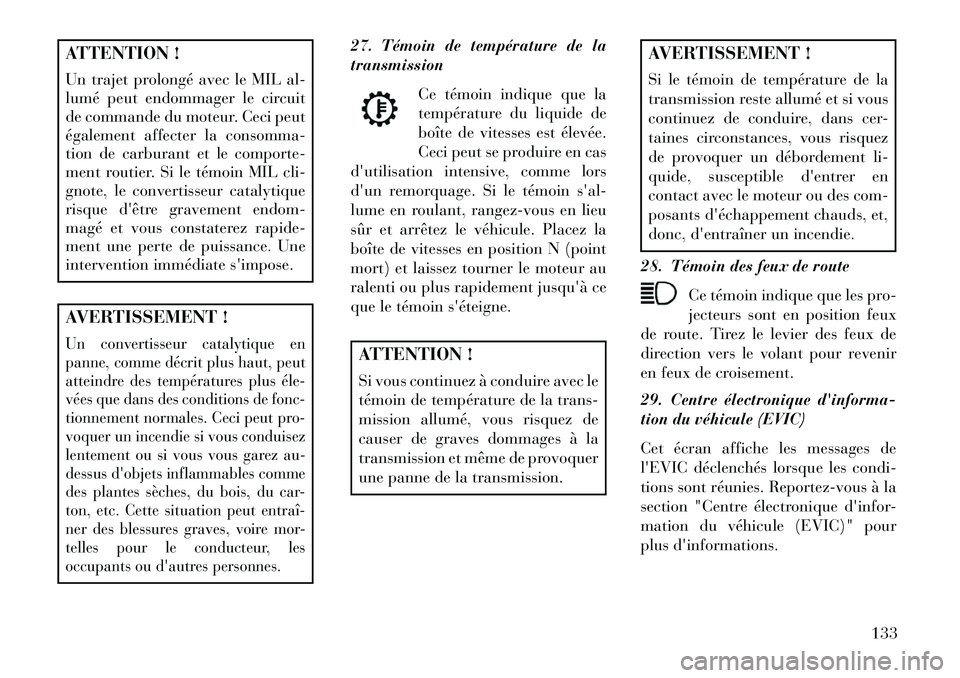

ATTENTION !
Un trajet prolongé avec le MIL al-
lumé peut endommager le circuit
de commande du moteur. Ceci peut
également affecter la consomma-
tion de carburant et le comporte-
ment routier. Si le témoin MIL cli-
gnote, le convertisseur catalytique
risque d'être gravement endom-
magé et vous constaterez rapide-
ment une perte de puissance. Une
intervention immédiate s'impose.AVERTISSEMENT !Un convertisseur catalytique en
panne, comme décrit plus haut, peut
atteindre des températures plus éle­
vées que dans des conditions de fonc-
tionnement normales. Ceci peut pro-
voquer un incendie si vous conduisez
lentement ou si vous vous garez au-
dessus d'objets inflammables comme
des plantes sèches, du bois, du car-
ton, etc. Cette situation peut entraî­
ner des blessures graves, voire mor-
telles pour le conducteur, les
occupants ou d'autres personnes.
27. Témoin de température de la
transmissionCe témoin indique que la
température du liquide de
boîte de vitesses est élevée.
Ceci peut se produire en cas
d'utilisation intensive, comme lors
d'un remorquage. Si le témoin s'al-
lume en roulant, rangez-vous en lieu
sûr et arrêtez le véhicule. Placez la
boîte de vitesses en position N (point
mort) et laissez tourner le moteur au
ralenti ou plus rapidement jusqu'à ce
que le témoin s'éteigne.ATTENTION !
Si vous continuez à conduire avec le
témoin de température de la trans-
mission allumé, vous risquez de
causer de graves dommages à la
transmission et même de provoquer
une panne de la transmission.
AVERTISSEMENT !
Si le témoin de température de la
transmission reste allumé et si vous
continuez de conduire, dans cer-
taines circonstances, vous risquez
de provoquer un débordement li-
quide, susceptible d'entrer en
contact avec le moteur ou des com-
posants d'échappement chauds, et,
donc, d'entraîner un incendie.
28. Témoin des feux de route Ce témoin indique que les pro-
jecteurs sont en position feux
de route. Tirez le levier des feux de
direction vers le volant pour revenir
en feux de croisement.
29. Centre électronique d'informa-
tion du véhicule (EVIC)
Cet écran affiche les messages de
l'EVIC déclenchés lorsque les condi-
tions sont réunies. Reportez-vous à la
section "Centre électronique d'infor-
mation du véhicule (EVIC)" pour
plus d'informations.
133

30. Témoin de feu antibrouillard
arrière
Ce témoin s'allume lorsque les
feux antibrouillard arrière sont
allumés.
CENTRE ELECTRONIQUE
D'INFORMATION DU
VEHICULE (EVIC)Le centre électronique d'information
du véhicule (EVIC) comporte un
écran interactif situé dans le bloc d'in-
struments.L'EVIC fournit les informations sui-
vantes :
 Affichage du cap de la boussole
(N, S, E, O, NE, NO, SE, SO)
 Average Fuel Economy (consom- mation moyenne de carburant)
 Distance To Empty (DTE) (auto- nomie (DTE))
 Système de surveillance de la pres- sion des pneus (TPMS)
 Elapsed Time (temps écoulé)
 Display Units (afficher les unités)
 Avertissements du système (porte ouverte, etc.)

Personal Settings (préférences per-
sonnelles) (fonctions programmables
par l'utilisateur) Affichage de la température exté­ rieure (en °C ou en °F)
 Affichages du mode audio : 12 pré­ sélections de stations de radio ou
titre du CD et numéro de piste en
mode de lecture Le système permet au conducteur de
sélectionner une information en pres-
sant les touches suivantes au volant :
Bouton MENU
Enfoncez et relâchez le bou-
ton MENU pour accéder
aux différentes fonctions du
menu principal de l'EVIC.
Une fois que vous avez atteint le der-
nier élément du menu principal, une
nouvelle pression sur le bouton
MENU vous fait revenir à la première
option. Enfoncez et relâchez le bouton
MENU pour retourner au menu prin-
cipal à partir d'un sous-menu.
Centre Electronique d'Information (EVIC)
Touches EVIC au volant
134

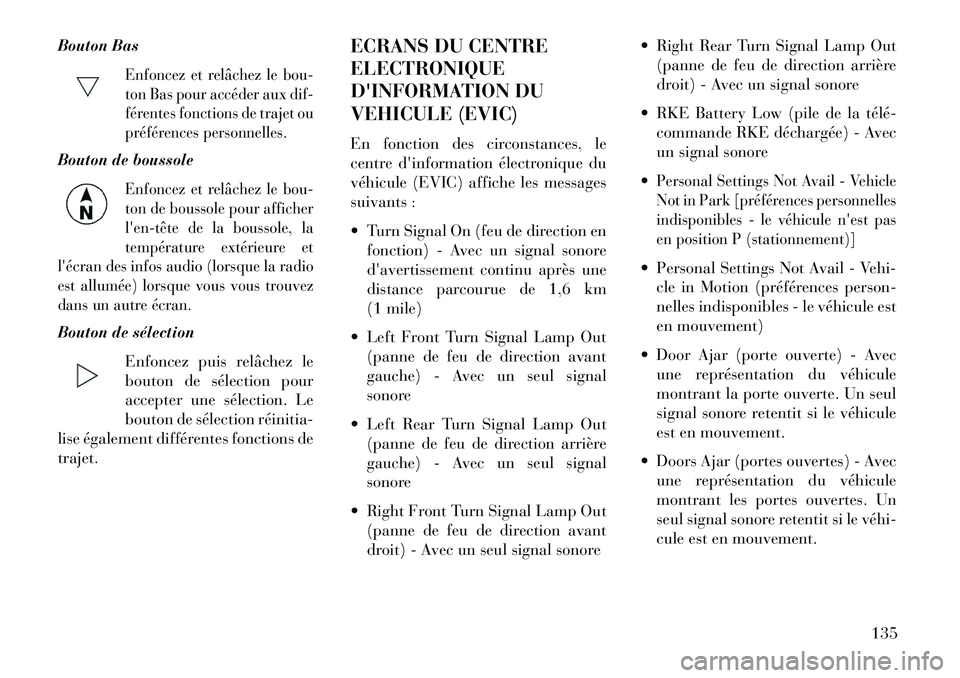

Bouton Bas
Enfoncez et relâchez le bou-
ton Bas pour accéder aux dif-
férentes fonctions de trajet ou
préférences personnelles.
Bouton de boussole
Enfoncez et relâchez le bou-
ton de boussole pour afficher
l'en­tête de la boussole, la
température extérieure et
l'écran des infos audio (lorsque la radio
est allumée) lorsque vous vous trouvez
dans un autre écran.
Bouton de sélection
Enfoncez puis relâchez le
bouton de sélection pour
accepter une sélection. Le
bouton de sélection réinitia­
lise également différentes fonctions de
trajet. ECRANS DU CENTRE
ELECTRONIQUE
D'INFORMATION DU
VEHICULE (EVIC)
En fonction des circonstances, le
centre d'information électronique du
véhicule (EVIC) affiche les messages
suivants :
 Turn Signal On (feu de direction en
fonction) - Avec un signal sonore
d'avertissement continu après une
distance parcourue de 1,6 km
(1 mile)
 Left Front Turn Signal Lamp Out (panne de feu de direction avant
gauche) - Avec un seul signal
sonore
 Left Rear Turn Signal Lamp Out (panne de feu de direction arrière
gauche) - Avec un seul signal
sonore
 Right Front Turn Signal Lamp Out (panne de feu de direction avant
droit) - Avec un seul signal sonore  Right Rear Turn Signal Lamp Out
(panne de feu de direction arrière
droit) - Avec un signal sonore
 RKE Battery Low (pile de la télé­ commande RKE déchargée) - Avec
un signal sonore

Personal Settings Not Avail - Vehicle
Not in Park [préférences personnelles
indisponibles - le véhicule n'est pas
en position P (stationnement)] Personal Settings Not Avail - Vehi- cle in Motion (préférences person-
nelles indisponibles - le véhicule est
en mouvement)
 Door Ajar (porte ouverte) - Avec une représentation du véhicule
montrant la porte ouverte. Un seul
signal sonore retentit si le véhicule
est en mouvement.
 Doors Ajar (portes ouvertes) - Avec une représentation du véhicule
montrant les portes ouvertes. Un
seul signal sonore retentit si le véhi­
cule est en mouvement.
135

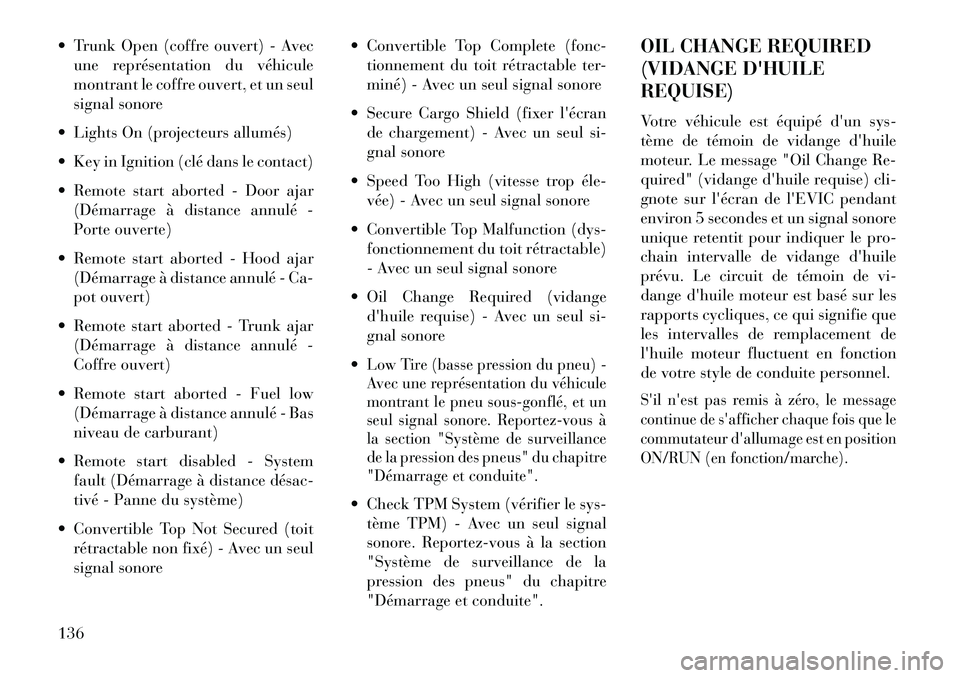

 Trunk Open (coffre ouvert) - Avecune représentation du véhicule
montrant le coffre ouvert, et un seul
signal sonore
 Lights On (projecteurs allumés)
 Key in Ignition (clé dans le contact)
 Remote start aborted - Door ajar (Démarrage à distance annulé -
Porte ouverte)
 Remote start aborted - Hood ajar (Démarrage à distance annulé - Ca-
pot ouvert)
 Remote start aborted - Trunk ajar (Démarrage à distance annulé -
Coffre ouvert)
 Remote start aborted - Fuel low (Démarrage à distance annulé - Bas
niveau de carburant)
 Remote start disabled - System fault (Démarrage à distance désac­
tivé - Panne du système)
 Convertible Top Not Secured (toit rétractable non fixé) - Avec un seul
signal sonore  Convertible Top Complete (fonc-
tionnement du toit rétractable ter-
miné) - Avec un seul signal sonore
 Secure Cargo Shield (fixer l'écran de chargement) - Avec un seul si-
gnal sonore
 Speed Too High (vitesse trop éle­ vée) - Avec un seul signal sonore
 Convertible Top Malfunction (dys- fonctionnement du toit rétractable)
- Avec un seul signal sonore
 Oil Change Required (vidange d'huile requise) - Avec un seul si-
gnal sonore

Low Tire (basse pression du pneu) -
Avec une représentation du véhicule
montrant le pneu sous­gonflé, et un
seul signal sonore. Reportez-vous à
la section "Système de surveillance
de la pression des pneus" du chapitre
"Démarrage et conduite". Check TPM System (vérifier le sys- tème TPM) - Avec un seul signal
sonore. Reportez-vous à la section
"Système de surveillance de la
pression des pneus" du chapitre
"Démarrage et conduite". OIL CHANGE REQUIRED
(VIDANGE D'HUILE
REQUISE)
Votre véhicule est équipé d'un sys-
tème de témoin de vidange d'huile
moteur. Le message "Oil Change Re-
quired" (vidange d'huile requise) cli-
gnote sur l'écran de l'EVIC pendant
environ 5 secondes et un signal sonore
unique retentit pour indiquer le pro-
chain intervalle de vidange d'huile
prévu. Le circuit de témoin de vi-
dange d'huile moteur est basé sur les
rapports cycliques, ce qui signifie que
les intervalles de remplacement de
l'huile moteur fluctuent en fonction
de votre style de conduite personnel.
S'il n'est pas remis à zéro, le message
continue de s'afficher chaque fois que le
commutateur d'allumage est en position
ON/RUN (en fonction/marche).
136

MENU PRINCIPAL DE
L'EVIC
Pour accéder aux différentes fonc-
tions du menu principal, enfoncez et
relâchez le bouton MENU une fois à
chaque étape. Une fois atteint le der-
nier élément de la liste, une nouvelle
pression sur ce bouton vous fait reve-
nir à la première fonction. Les fonc-
tions suivantes sont disponibles dans
le menu principal :
Compass (boussole), Outside Tempe-
rature (température extérieure), Au-
dio Information (informations audio,
si la radio est allumée) Average Fuel Economy (consom-mation moyenne de carburant)
 Distance to Empty (autonomie)
Tire Pressure Status (état de la pres-
sion des pneus) Elapsed Time (temps écoulé)
 EVIC Units Selection (sélection des unités de mesure de l'EVIC)  System Status (état du système)
 Personal Settings (préférences per-
sonnelles)
REMARQUE :
Pour les fonctions
réinitialisables de l'EVIC (consom-
mation moyenne de carburant et
temps écoulé), l'EVIC vous invite à
effectuer une réinitialisation. Pour
cela, il affiche l'image du bouton de
sélection et le mot RESET (réinitia­
liser) à côté.
Une pression sur le bouton de sélec­
tion permet de réinitialiser la fonction
sélectionnée. La mention RESET
ALL (tout réinitialiser) s'affiche en
regard de l'image du bouton de sélec­
tion. Une seconde pression sur le bou-
ton de sélection réinitialise à la fois la
consommation moyenne de carburant
et le temps écoulé. Faute d'une nou-
velle pression sur ce bouton dans les
trois secondes, la mention RESET
ALL (tout réinitialiser) est remplacée
par le mot RESET (réinitialiser), et
seule la fonction sélectionnée aura été
réinitialisée. Affichage de la boussole
Bouton de boussole
Le cap de la boussole in-
dique la direction suivie par
le véhicule. Enfoncez et re-
lâchez le bouton de bous-
sole pour afficher l'un des huit caps de
boussole, la température extérieure et
l'écran des infos audio (lorsque la ra-
dio est allumée) si l'EVIC n'affiche
pas déjà cet écran.
REMARQUE : Le système affiche
la dernière température extérieure
connue au démarrage du véhicule
et peut exiger quelques minutes de
conduite avant que la température
mise à jour ne s'affiche. La tempé­
rature du moteur pouvant influen-
cer la température affichée, les in-
dications de température ne sont
pas mises à jour lorsque le véhi­
cule est en stationnement.
137

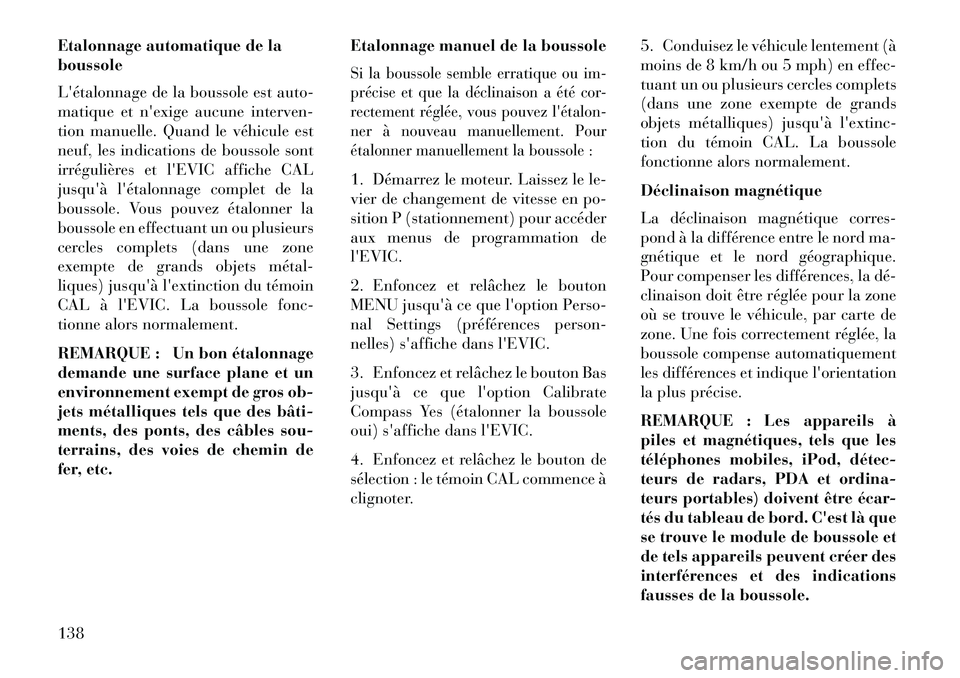

Etalonnage automatique de la
boussole
L'étalonnage de la boussole est auto-
matique et n'exige aucune interven-
tion manuelle. Quand le véhicule est
neuf, les indications de boussole sont
irrégulières et l'EVIC affiche CAL
jusqu'à l'étalonnage complet de la
boussole. Vous pouvez étalonner la
boussole en effectuant un ou plusieurs
cercles complets (dans une zone
exempte de grands objets métal­
liques) jusqu'à l'extinction du témoin
CAL à l'EVIC. La boussole fonc-
tionne alors normalement.
REMARQUE : Un bon étalonnage
demande une surface plane et un
environnement exempt de gros ob-
jets métalliques tels que des bâti­
ments, des ponts, des câbles sou-
terrains, des voies de chemin de
fer, etc.Etalonnage manuel de la boussole
Si la boussole semble erratique ou im-
précise et que la déclinaison a été cor-
rectement réglée, vous pouvez l'étalon­
ner à nouveau manuellement. Pour
étalonner manuellement la boussole :1. Démarrez le moteur. Laissez le le-
vier de changement de vitesse en po-
sition P (stationnement) pour accéder
aux menus de programmation de
l'EVIC.
2. Enfoncez et relâchez le bouton
MENU jusqu'à ce que l'option Perso-
nal Settings (préférences person-
nelles) s'affiche dans l'EVIC.
3. Enfoncez et relâchez le bouton Bas
jusqu'à ce que l'option Calibrate
Compass Yes (étalonner la boussole
oui) s'affiche dans l'EVIC.
4. Enfoncez et relâchez le bouton de
sélection : le témoin CAL commence à
clignoter.5. Conduisez le véhicule lentement (à
moins de 8 km/h ou 5 mph) en effec-
tuant un ou plusieurs cercles complets
(dans une zone exempte de grands
objets métalliques) jusqu'à l'extinc-
tion du témoin CAL. La boussole
fonctionne alors normalement.
Déclinaison magnétique
La déclinaison magnétique corres-
pond à la différence entre le nord ma-
gnétique et le nord géographique.
Pour compenser les différences, la dé­
clinaison doit être réglée pour la zone
où se trouve le véhicule, par carte de
zone. Une fois correctement réglée, la
boussole compense automatiquement
les différences et indique l'orientation
la plus précise.
REMARQUE : Les appareils à
piles et magnétiques, tels que les
téléphones mobiles, iPod, détec­
teurs de radars, PDA et ordina-
teurs portables) doivent être écar-
tés du tableau de bord. C'est là que
se trouve le module de boussole et
de tels appareils peuvent créer des
interférences et des indications
fausses de la boussole.
138
