2013 Lancia Flavia Instrukcja obsługi (in Polish)

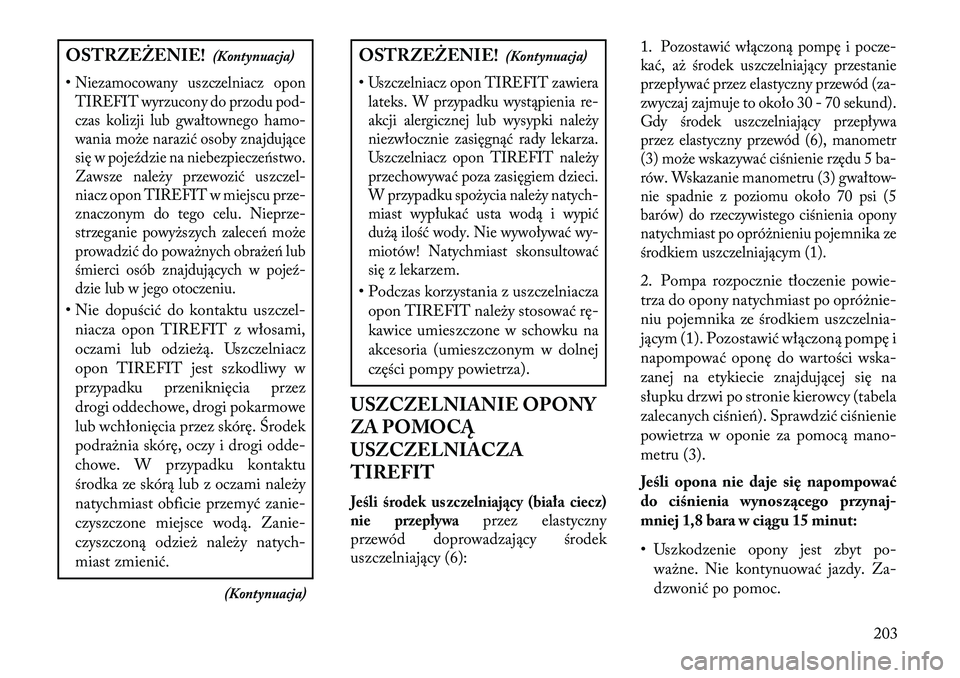

OSTRZEŻENIE!(Kontynuacja)
•Niezamocowany uszczelniacz opon TIREFIT wyrzucony do przodu pod-
czas kolizji lub gwałtownego hamo-
wania może narazić osoby znajdujące
się w poje\fdzie na niebezpieczeństwo.
Zawsze należy przewozić uszczel-
niacz opon TIREFIT w miejscu prze-
znaczonym do tego celu. Nieprze-
strzeganie powyższych zaleceń może
prowadzić do poważnych obrażeń lub
śmierci osób znajdujących w poje\f-
dzie lub w jego otoczeniu.• Nie dopuścić do kontaktu uszczel-
niacza opon TIREFIT z włosami,
oczami lub odzieżą. Uszczelniacz
opon TIREFIT jest szkodliwy w
przypadku przeniknięcia przez
drogi oddechowe, drogi pokarmowe
lub wchłonięcia przez skórę. Środek
podrażnia skórę, oczy i drogi odde-
chowe. W przypadku kontaktu
środka ze skórą lub z oczami należy
natychmiast obficie przemyć zanie-
czyszczone miejsce wodą. Zanie-
czyszczoną odzież należy natych-
miast zmienić.
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
•Uszczelniacz opon TIREFIT zawiera
lateks. W przypadku wystąpienia re-
akcji alergicznej lub wysypki należy
niezwłocznie zasięgnąć rady lekarza.
Uszczelniacz opon TIREFIT należy
przechowywać poza zasięgiem dzieci.
W przypadku spożycia należy natych-
miast wypłukać usta wodą i wypić
dużą ilość wody. Nie wywoływać wy-
miotów! Natychmiast skonsultować
się z lekarzem.• Podczas korzystania z uszczelniacza opon TIREFIT należy stosować rę-
kawice umieszczone w schowku na
akcesoria (umieszczonym w dolnej
części pompy powietrza).
USZCZELNIANIE OPONY
ZA POMOCĄ
USZCZELNIACZA
TIREFITJeśli środek uszczelniaj\bcy (biała ciecz)
nie przepływa
przez elastyczny
przewód doprowadzający środek
uszczelniający (6): 1.
Pozostawić włączoną pompę i pocze-
kać, aż środek uszczelniający przestanie
przepływać przez elastyczny przewód (za-
zwyczaj zajmuje to około 30 - 70 sekund).
Gdy środek uszczelniający przepływa
przez elastyczny przewód (6), manometr
(3) może wskazywać ciśnienie rzędu 5 ba-
rów. Wskazanie manometru (3) gwałtow-
nie spadnie z poziomu około 70 psi (5
barów) do rzeczywistego ciśnienia opony
natychmiast po opróżnieniu pojemnika ze
środkiem uszczelniającym (1).
2. Pompa rozpocznie tłoczenie powie-
trza do opony natychmiast po opróżnie-
niu pojemnika ze środkiem uszczelnia-
jącym (1). Pozostawić włączoną pompę i
napompować oponę do wartości wska-
zanej na etykiecie znajdującej się na
słupku drzwi po stronie kierowcy (tabela
zalecanych ciśnień). Sprawdzić ciśnienie
powietrza w oponie za pomocą mano-
metru (3).
Jeśli opona nie daje się napompować
do ciśnienia wynosz\bcego przynaj-
mniej 1,8 bara w ci\bgu 15 minut:
• Uszkodzenie opony jest zbyt po-
ważne. Nie kontynuować jazdy. Za-
dzwonić po pomoc.
203

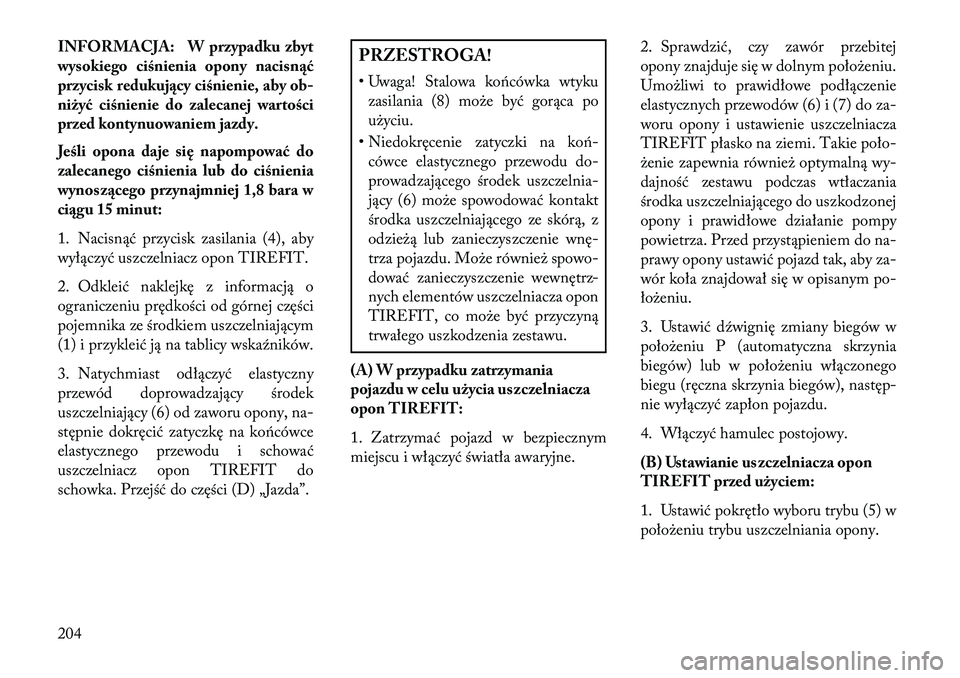

INFORMACJA: W przypadku zbyt
wysokiego ciśnienia opony nacisn\bć
przycisk redukuj\bcy ciśnienie, aby ob-
niżyć ciśnienie do zalecanej wartości
przed kontynuowaniem jazdy.
Jeśli opona daje się napompować do
zalecanego ciśnienia lub do ciśnienia
wynosz\bcego przynajmniej 1,8 bara w
ci\bgu 15 minut:
1. Nacisnąć przycisk zasilania (4), aby
wyłączyć uszczelniacz opon TIREFIT.
2. Odkleić naklejkę z informacją o
ograniczeniu prędkości od górnej części
pojemnika ze środkiem uszczelniającym
(1) i przykleić ją na tablicy wska\fników.
3. Natychmiast odłączyć elastyczny
przewód doprowadzający środek
uszczelniający (6) od zaworu opony, na-
stępnie dokręcić zatyczkę na końcówce
elastycznego przewodu i schować
uszczelniacz opon TIREFIT do
schowka. Przejść do części (D) „Jazda”.
PRZESTROGA!
• Uwaga! Stalowa końcówka wtykuzasilania (8) może być gorąca po
użyciu.
• Niedokręcenie zatyczki na koń- cówce elastycznego przewodu do-
prowadzającego środek uszczelnia-
jący (6) może spowodować kontakt
środka uszczelniającego ze skórą, z
odzieżą lub zanieczyszczenie wnę-
trza pojazdu. Może również spowo-
dować zanieczyszczenie wewnętrz-
nych elementów uszczelniacza opon
TIREFIT, co może być przyczyną
trwałego uszkodzenia zestawu.
(A) W przypadku zatrzymania
pojazdu w celu użycia uszczelniacza
opon TIREFIT:
1. Zatrzymać pojazd w bezpiecznym
miejscu i włączyć światła awaryjne. 2. Sprawdzić, czy zawór przebitej
opony znajduje się w dolnym położeniu.
Umożliwi to prawidłowe podłączenie
elastycznych przewodów (6) i (7) do za-
woru opony i ustawienie uszczelniacza
TIREFIT płasko na ziemi. Takie poło-
żenie zapewnia również optymalną wy-
dajność zestawu podczas wtłaczania
środka uszczelniającego do uszkodzonej
opony i prawidłowe działanie pompy
powietrza. Przed przystąpieniem do na-
prawy opony ustawić pojazd tak, aby za-
wór koła znajdował się w opisanym po-
łożeniu.
3. Ustawić d\fwignię zmiany biegów w
położeniu P (automatyczna skrzynia
biegów) lub w położeniu włączonego
biegu (ręczna skrzynia biegów), następ-
nie wyłączyć zapłon pojazdu.
4. Włączyć hamulec postojowy.
(B) Ustawianie uszczelniacza opon
TIREFIT przed użyciem:
1. Ustawić pokrętło wyboru trybu (5) w
położeniu trybu uszczelniania opony.
204

2. Rozwinąć elastyczny przewód do-
prowadzający środek uszczelniający (6),
następnie zdjąć zatyczkę z końcówki
przewodu.
3. Ustawić uszczelniacz opon TIRE-
FIT płasko na ziemi, tuż przy naprawia-
nej oponie.
4. Zdjąć zatyczkę zaworu opony, na-
stępnie nakręcić końcówkę elastycznego
przewodu doprowadzającego środek
uszczelniający (6) na zawór opony.
5. Rozwinąć przewód z wtykiem zasila-
nia (8) i podłączyć wtyk do gniazda za-
silania 12 V pojazdu.
INFORMACJA: Nie usuwać ob-
cych przedmiotów (np. wkrętów lub
opiłków) wbitych w oponę.
(C) Wtłaczanie uszczelniacza opon
TIREFIT do uszkodzonej opony:
• Bezwzględnie uruchomić silnik po-jazdu przed włączeniem uszczelniacza
opon TIREFIT. INFORMACJA: W pojeździe wy-
posażonym w ręczn\b skrzynię biegów
należy zaci\bgn\bć hamulec postojowy i
ustawić dźwignię zmiany biegów w po-
łożeniu neutralnym.
•
Po naciśnięciu przycisku zasilania (4)
środek uszczelniający (biała ciecz) za-
cznie przepływać z pojemnika ze środ-
kiem uszczelniającym (1) do opony
przez elastyczny przewód doprowadza-
jący środek uszczelniający (6).INFORMACJA: Środek uszczel-
niaj\bcy może wyciekać przez otwór w
oponie.
Jeśli środek uszczelniaj\bcy (biała ciecz)
nie przepływa
od 0 – 10 sekund przez
elastyczny przewód doprowadzający
środek uszczelniający (6): 1. Nacisnąć przycisk zasilania (4), aby
wyłączyć uszczelniacz opon TIREFIT.
Odłączyć elastyczny przewód doprowa-
dzający środek uszczelniający (6) od za-
woru opony. Upewnić się, że zawór
opony nie jest zanieczyszczony. Ponow-
nie podłączyć elastyczny przewód do-
prowadzający środek uszczelniający (6)
do zaworu opony. Sprawdzić, czy po-
krętło wyboru trybu (5) znajduje się w
położeniu trybu uszczelniania opony, a
nie w położeniu trybu pompowania. Na-
cisnąć przycisk zasilania (4), aby wyłą-
czyć uszczelniacz opon TIREFIT.
2. Jeśli jest taka możliwość, podłączyć
wtyk zasilania (8) do innego gniazda
zasilania 12 V pojazdu lub do gniazda
zasilania w innym poje\fdzie. Uruchomić
silnik pojazdu przed włączeniem
uszczelniacza opon TIREFIT.
3. Pojemnik ze środkiem uszczelniają-
cym (1) może być pusty po wcześniej-
szym użyciu. Zadzwonić po pomoc.
205

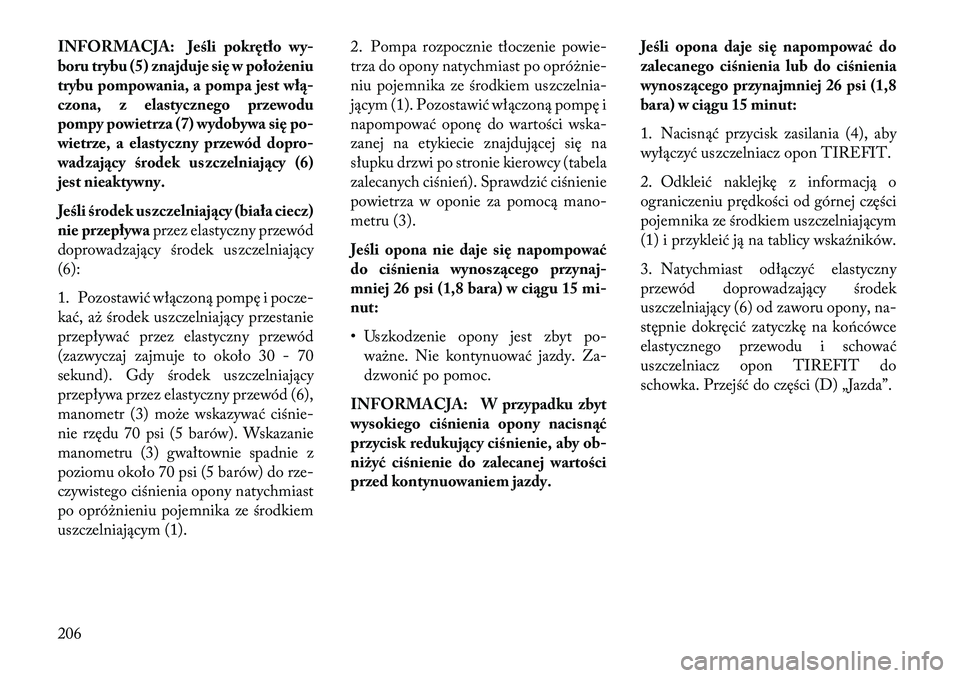

INFORMACJA: Jeśli pokrętło wy-
boru trybu (5) znajduje się w położeniu
trybu pompowania, a pompa jest wł\b-
czona, z elastycznego przewodu
pompy powietrza (7) wydobywa się po-
wietrze, a elastyczny przewód dopro-
wadzaj\bcy środek uszczelniaj\bcy (6)
jest nieaktywny.
Jeśli środek uszczelniaj\bcy (biała ciecz)
nie przepływaprzez elastyczny przewód
doprowadzający środek uszczelniający
(6):
1. Pozostawić włączoną pompę i pocze-
kać, aż środek uszczelniający przestanie
przepływać przez elastyczny przewód
(zazwyczaj zajmuje to około 30 - 70
sekund). Gdy środek uszczelniający
przepływa przez elastyczny przewód (6),
manometr (3) może wskazywać ciśnie-
nie rzędu 70 psi (5 barów). Wskazanie
manometru (3) gwałtownie spadnie z
poziomu około 70 psi (5 barów) do rze-
czywistego ciśnienia opony natychmiast
po opróżnieniu pojemnika ze środkiem
uszczelniającym (1). 2. Pompa rozpocznie tłoczenie powie-
trza do opony natychmiast po opróżnie-
niu pojemnika ze środkiem uszczelnia-
jącym (1). Pozostawić włączoną pompę i
napompować oponę do wartości wska-
zanej na etykiecie znajdującej się na
słupku drzwi po stronie kierowcy (tabela
zalecanych ciśnień). Sprawdzić ciśnienie
powietrza w oponie za pomocą mano-
metru (3).
Jeśli opona nie daje się napompować
do ciśnienia wynosz\bcego przynaj-
mniej 26 psi (1,8 bara) w ci\bgu 15 mi-
nut:
• Uszkodzenie opony jest zbyt po-
ważne. Nie kontynuować jazdy. Za-
dzwonić po pomoc.
INFORMACJA: W przypadku zbyt
wysokiego ciśnienia opony nacisn\bć
przycisk redukuj\bcy ciśnienie, aby ob-
niżyć ciśnienie do zalecanej wartości
przed kontynuowaniem jazdy. Jeśli opona daje się napompować do
zalecanego ciśnienia lub do ciśnienia
wynosz\bcego przynajmniej 26 psi (1,8
bara) w ci\bgu 15 minut:
1. Nacisnąć przycisk zasilania (4), aby
wyłączyć uszczelniacz opon TIREFIT.
2. Odkleić naklejkę z informacją o
ograniczeniu prędkości od górnej części
pojemnika ze środkiem uszczelniającym
(1) i przykleić ją na tablicy wska\fników.
3. Natychmiast odłączyć elastyczny
przewód doprowadzający środek
uszczelniający (6) od zaworu opony, na-
stępnie dokręcić zatyczkę na końcówce
elastycznego przewodu i schować
uszczelniacz opon TIREFIT do
schowka. Przejść do części (D) „Jazda”.
206

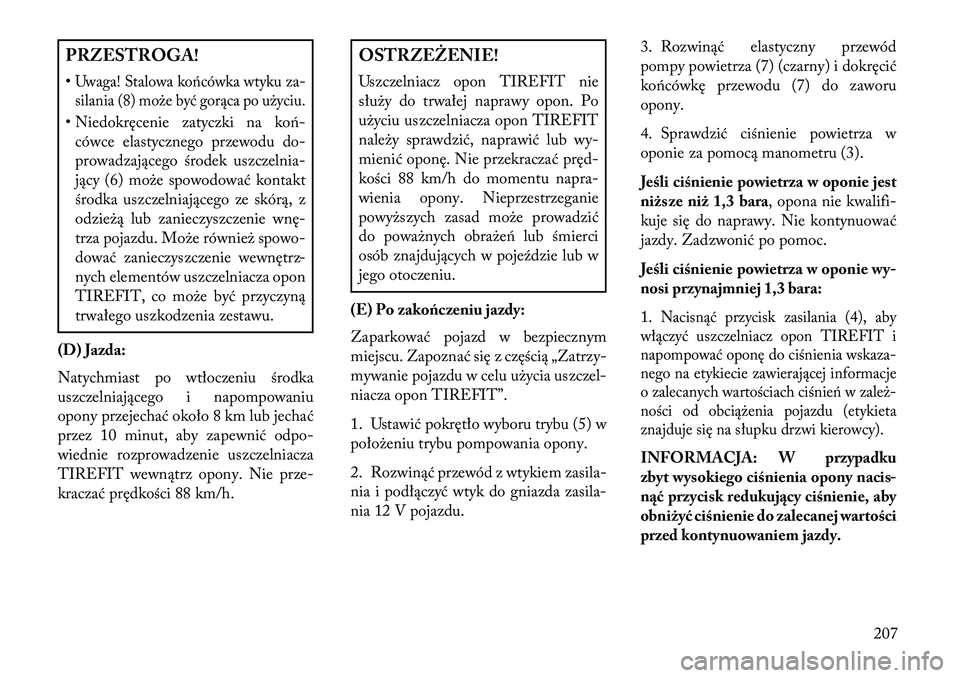

PRZESTROGA!
•Uwaga! Stalowa końcówka wtyku za-silania (8) może być gorąca po użyciu.• Niedokręcenie zatyczki na koń-
cówce elastycznego przewodu do-
prowadzającego środek uszczelnia-
jący (6) może spowodować kontakt
środka uszczelniającego ze skórą, z
odzieżą lub zanieczyszczenie wnę-
trza pojazdu. Może również spowo-
dować zanieczyszczenie wewnętrz-
nych elementów uszczelniacza opon
TIREFIT, co może być przyczyną
trwałego uszkodzenia zestawu.
(D) Jazda:
Natychmiast po wtłoczeniu środka
uszczelniającego i napompowaniu
opony przejechać około 8 km lub jechać
przez 10 minut, aby zapewnić odpo-
wiednie rozprowadzenie uszczelniacza
TIREFIT wewnątrz opony. Nie prze-
kraczać prędkości 88 km/h.
OSTRZEŻENIE!
Uszczelniacz opon TIREFIT nie
służy do trwałej naprawy opon. Po
użyciu uszczelniacza opon TIREFIT
należy sprawdzić, naprawić lub wy-
mienić oponę. Nie przekraczać pręd-
kości 88 km/h do momentu napra-
wienia opony. Nieprzestrzeganie
powyższych zasad może prowadzić
do poważnych obrażeń lub śmierci
osób znajdujących w poje\fdzie lub w
jego otoczeniu.
(E) Po zakończeniu jazdy:
Zaparkować pojazd w bezpiecznym
miejscu. Zapoznać się z częścią „Zatrzy-
mywanie pojazdu w celu użycia uszczel-
niacza opon TIREFIT”.
1. Ustawić pokrętło wyboru trybu (5) w
położeniu trybu pompowania opony.
2. Rozwinąć przewód z wtykiem zasila-
nia i podłączyć wtyk do gniazda zasila-
nia 12 V pojazdu. 3. Rozwinąć elastyczny przewód
pompy powietrza (7) (czarny) i dokręcić
końcówkę przewodu (7) do zaworu
opony.
4. Sprawdzić ciśnienie powietrza w
oponie za pomocą manometru (3).
Jeśli ciśnienie powietrza w oponie jest
niższe niż 1,3 bara, opona nie kwalifi-
kuje się do naprawy. Nie kontynuować
jazdy. Zadzwonić po pomoc.
Jeśli ciśnienie powietrza w oponie wy-
nosi przynajmniej 1,3 bara:
1.
Nacisnąć przycisk zasilania (4), aby
włączyć uszczelniacz opon TIREFIT i
napompować oponę do ciśnienia wskaza-
nego na etykiecie zawierającej informacje
o zalecanych wartościach ciśnień w zależ-
ności od obciążenia pojazdu (etykieta
znajduje się na słupku drzwi kierowcy).
INFORMACJA: W przypadku
zbyt wysokiego ciśnienia opony nacis-
n\bć przycisk redukuj\bcy ciśnienie, aby
obniżyć ciśnienie do zalecanej wartości
przed kontynuowaniem jazdy.
207

2. Odłączyć uszczelniacz opon TIRE-
FIT od zaworu opony, dokręcić za-
tyczkę zaworu i odpiąć wtyk zasilania od
gniazda12 V.
3. Schować uszczelniacz opon TIRE-
FIT do schowka w poje\fdzie.
4. Zlecić kontrolę i naprawę lub wy-
mianę opony przy najbliższej sposobno-
ści: u autoryzowanego dealera lub w za-
kładzie wulkanizacyjnym.
5. Wymienić pojemnik ze środkiem
uszczelniającym (1) oraz elastyczny
przewód doprowadzający środek
uszczelniający (6) przy najbliższej wizy-
cie u autoryzowanego dealera. Zapoznać
się z częścią (F) „Wymiana pojemnika
ze środkiem uszczelniającym i elastycz-
nego przewodu doprowadzającego śro-
dek uszczelniający”.
INFORMACJA: Przy oddawaniu
opony do kontroli u autoryzowanego
dealera lub w zakładzie wulkanizacyj-
nym należy zgłosić fakt dokonania
prowizorycznej naprawy opony za po-
moc\b uszczelniacza opon TIREFIT.(F) Wymiana pojemnika ze środkiem
uszczelniaj\bcym i elastycznego
przewodu doprowadzaj\bcego środek
uszczelniaj\bcy:
1. Rozwinąć elastyczny przewód do-
prowadzający środek uszczelniający (6)
(przezroczysty).
2. Zlokalizować okrągły przycisk zwal-
niający pojemnik ze środkiem uszczel-
niającym w zagłębieniu znajdującym się
pod pojemnikiem.
3. Nacisnąć przycisk zwalniający po-
jemnik ze środkiem uszczelniającym.
Pojemnik ze środkiem uszczelniającym
(1) zostanie odblokowany. Wyjąć po-
jemnik i zutylizować go zgodnie z prze-
pisami.
4. Usunąć środek uszczelniający pozo-
stały w obudowie zestawu TIREFIT.
5.
Umieścić nowy pojemnik na środek
uszczelniający (1) w obudowie tak, aby
elastyczny przewód doprowadzający śro-
dek uszczelniający (6) znajdował się do-
kładnie naprzeciwko gniazda w przedniej
części obudowy. Wcisnąć pojemnik do
obudowy. Odgłos kliknięcia potwierdza
zablokowanie pojemnika w obudowie.
6. Sprawdzić obecność zatyczki na koń-
cówce elastycznego przewodu doprowa-
dzającego środek uszczelniający (6), na-
stępnie schować elastyczny przewód do
schowka (poniżej pompy powietrza).
7. Schować uszczelniacz opon TIRE-
FIT do schowka w poje\fdzie.
URUCHAMIANIE Z
WYKORZYSTANIEM
ZEWNĘT\fZNEGO
AKUMULATORA
W przypadku rozładowania akumula-
tora pojazd można uruchomić awaryj-
nie, wykorzystując przewody rozru-
chowe i akumulator w innym poje\fdzie
lub akumulator wspomagający. Nie-
właściwe wykonywane uruchomianie
awaryjne może spowodować zagrożenie,
dlatego należy postępować ściśle według
procedur zawartych w tym rozdziale.
INFORMACJA: W przypadku uży-
cia akumulatora wspomagaj\bcego po-
stępować zgodnie z instrukcj\b obsługi
podan\b przez producenta, zachowuj\bc
środki ostrożności.
208

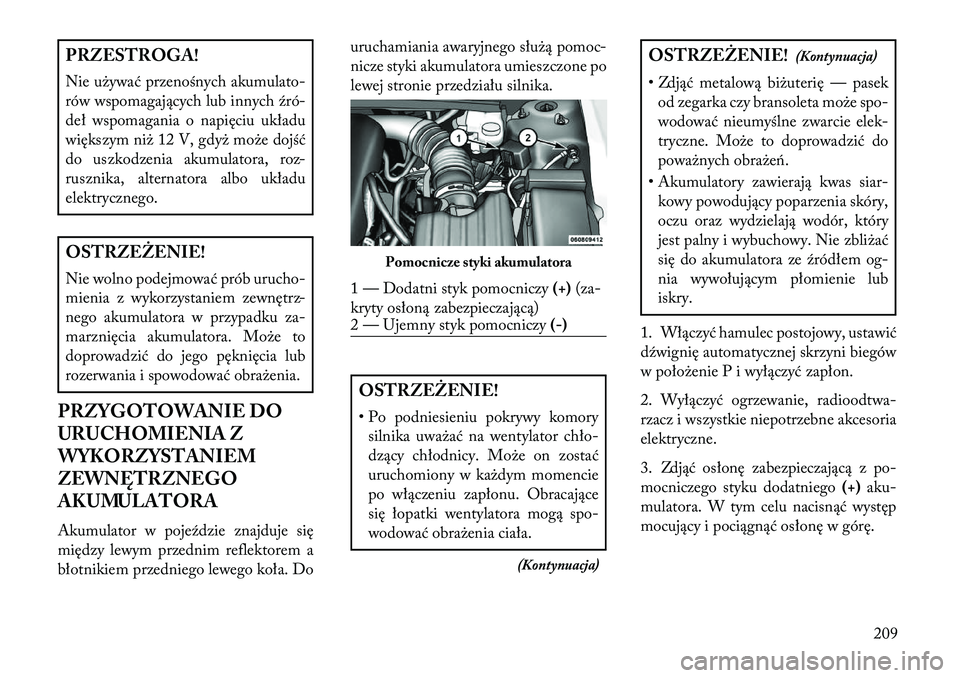

PRZESTROGA!
Nie używać przenośnych akumulato-
rów wspomagających lub innych \fró-
deł wspomagania o napięciu układu
większym niż 12 V, gdyż może dojść
do uszkodzenia akumulatora, roz-
rusznika, alternatora albo układu
elektrycznego.OSTRZEŻENIE!
Nie wolno podejmować prób urucho-
mienia z wykorzystaniem zewnętrz-
nego akumulatora w przypadku za-
marznięcia akumulatora. Może to
doprowadzić do jego pęknięcia lub
rozerwania i spowodować obrażenia.
PRZYGOTOWANIE DO
URUCHOMIENIA Z
WYKORZYSTANIEM
ZEWNĘT\fZNEGO
AKUMULATORA
Akumulator w poje\fdzie znajduje się
między lewym przednim reflektorem a
błotnikiem przedniego lewego koła. Do uruchamiania awaryjnego służą pomoc-
nicze styki akumulatora umieszczone po
lewej stronie przedziału silnika.
OSTRZEŻENIE!
• Po podniesieniu pokrywy komory
silnika uważać na wentylator chło-
dzący chłodnicy. Może on zostać
uruchomiony w każdym momencie
po włączeniu zapłonu. Obracające
się łopatki wentylatora mogą spo-
wodować obrażenia ciała.
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
• Zdjąć metalową biżuterię — pasek od zegarka czy bransoleta może spo-
wodować nieumyślne zwarcie elek-
tryczne. Może to doprowadzić do
poważnych obrażeń.
• Akumulatory zawierają kwas siar- kowy powodujący poparzenia skóry,
oczu oraz wydzielają wodór, który
jest palny i wybuchowy. Nie zbliżać
się do akumulatora ze \fródłem og-
nia wywołującym płomienie lub
iskry.
1. Włączyć hamulec postojowy, ustawić
d\fwignię automatycznej skrzyni biegów
w położenie P i wyłączyć zapłon.
2. Wyłączyć ogrzewanie, radioodtwa-
rzacz i wszystkie niepotrzebne akcesoria
elektryczne.
3. Zdjąć osłonę zabezpieczającą z po-
mocniczego styku dodatniego (+)aku-
mulatora. W tym celu nacisnąć występ
mocujący i pociągnąć osłonę w górę.
Pomocnicze styki akumulatora
1 — Dodatni styk pomocniczy (+)(za-
kryty osłoną zabezpieczającą)
2 — Ujemny styk pomocniczy (-)
209

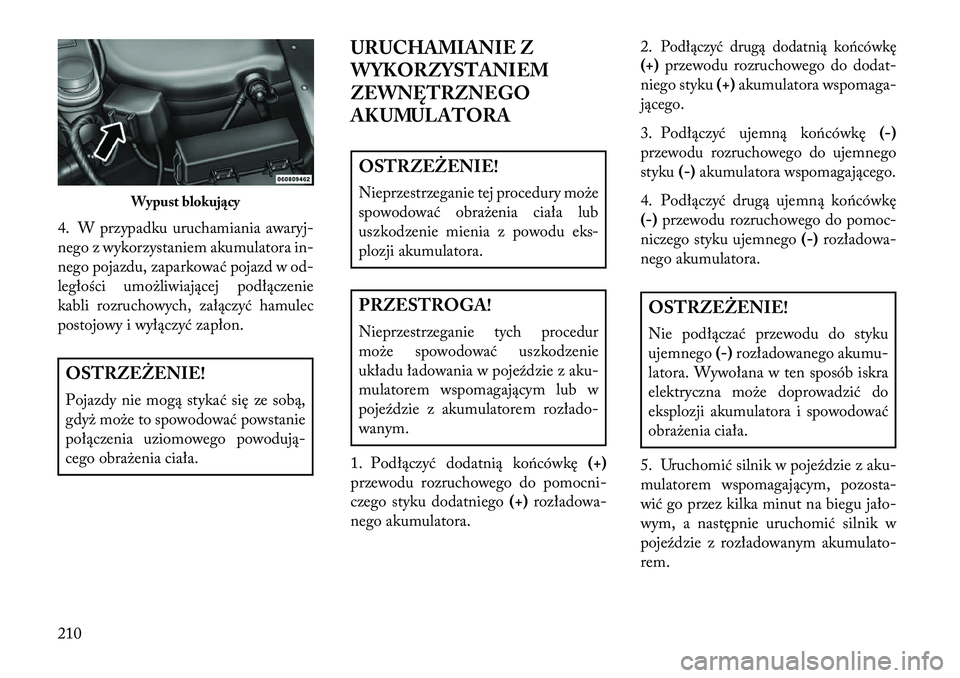

4. W przypadku uruchamiania awaryj-
nego z wykorzystaniem akumulatora in-
nego pojazdu, zaparkować pojazd w od-
ległości umożliwiającej podłączenie
kabli rozruchowych, załączyć hamulec
postojowy i wyłączyć zapłon.OSTRZEŻENIE!
Pojazdy nie mogą stykać się ze sobą,
gdyż może to spowodować powstanie
połączenia uziomowego powodują-
cego obrażenia ciała.URUCHAMIANIE Z
WYKORZYSTANIEM
ZEWNĘT\fZNEGO
AKUMULATORA
OSTRZEŻENIE!
Nieprzestrzeganie tej procedury może
spowodować obrażenia ciała lub
uszkodzenie mienia z powodu eks-
plozji akumulatora.PRZESTROGA!
Nieprzestrzeganie tych procedur
może spowodować uszkodzenie
układu ładowania w poje\fdzie z aku-
mulatorem wspomagającym lub w
poje\fdzie z akumulatorem rozłado-
wanym.
1. Podłączyć dodatnią końcówkę (+)
przewodu rozruchowego do pomocni-
czego styku dodatniego (+)rozładowa-
nego akumulatora. 2.
Podłączyć drugą dodatnią końcówkę
(+)
przewodu rozruchowego do dodat-
niego styku (+)akumulatora wspomaga-
jącego.
3. Podłączyć ujemną końcówkę (-)
przewodu rozruchowego do ujemnego
styku (-)akumulatora wspomagającego.
4. Podłączyć drugą ujemną końcówkę
(-) przewodu rozruchowego do pomoc-
niczego styku ujemnego (-)rozładowa-
nego akumulatora.OSTRZEŻENIE!
Nie podłączać przewodu do styku
ujemnego (-)rozładowanego akumu-
latora. Wywołana w ten sposób iskra
elektryczna może doprowadzić do
eksplozji akumulatora i spowodować
obrażenia ciała.
5. Uruchomić silnik w poje\fdzie z aku-
mulatorem wspomagającym, pozosta-
wić go przez kilka minut na biegu jało-
wym, a następnie uruchomić silnik w
poje\fdzie z rozładowanym akumulato-
rem.
Wypust blokuj\bcy
210
