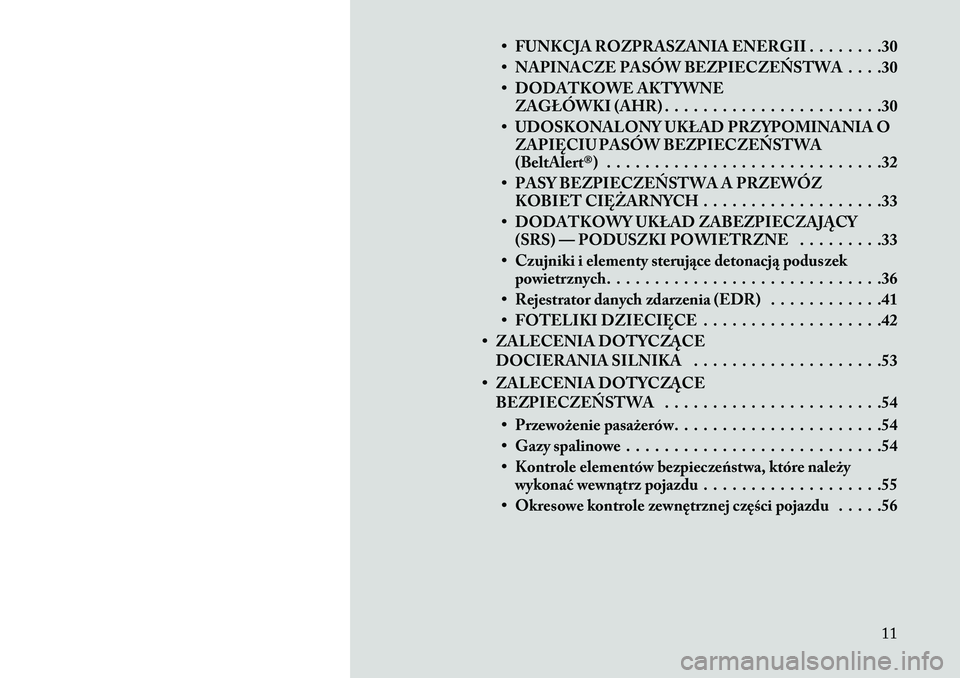

2013 Lancia Flavia Instrukcja obsługi (in Polish)

• FUNKCJA ROZPRASZANIA ENERGII . . . . . . . .30
• NAPINACZE PASÓW BEZPIECZEŃSTWA . . . .30
• DODATKOWE AKTYWNEZAGŁÓWKI (AHR) . . . . . . . . . . . . . . . . . . . . . . .30
• UDOSKONALONY UKŁAD PRZYPOMINANIA O ZAPIĘCIU PASÓW BEZPIECZEŃSTWA
(BeltAlert®) . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
• PASY BEZPIECZEŃSTWA A PRZEWÓZ KOBIET CIĘŻA\fNYCH . . . . . . . . . . . . . . . . . . .33
• DODATKOWY UKŁAD ZABEZPIECZAJĄCY (SRS) — PODUSZKI POWIETRZNE . . . . . . . . .33
• Czujniki i elementy steruj\bce detonacj\b poduszek powietrznych. . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
• Rejestrator danych zdarzenia (EDR) . . . . . . . . . . . .41
• FOTELIKI DZIECIĘCE . . . . . . . . . . . . . . . . . . .42
• ZALECENIA DOTYCZĄCE DOCIERANIA SILNIKA . . . . . . . . . . . . . . . . . . . .53
• ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA . . . . . . . . . . . . . . . . . . . . . . .54
• Przewożenie pasażerów. . . . . . . . . . . . . . . . . . . . . .54
• Gazy spalinowe . . . . . . . . . . . . . . . . . . . . . . . . . . .54
• Kontrole elementów bezpieczeństwa, które należy wykonać wewn\btrz pojazdu . . . . . . . . . . . . . . . . . . .55
• Okresowe kontrole zewnętrznej części pojazdu . . . . .56

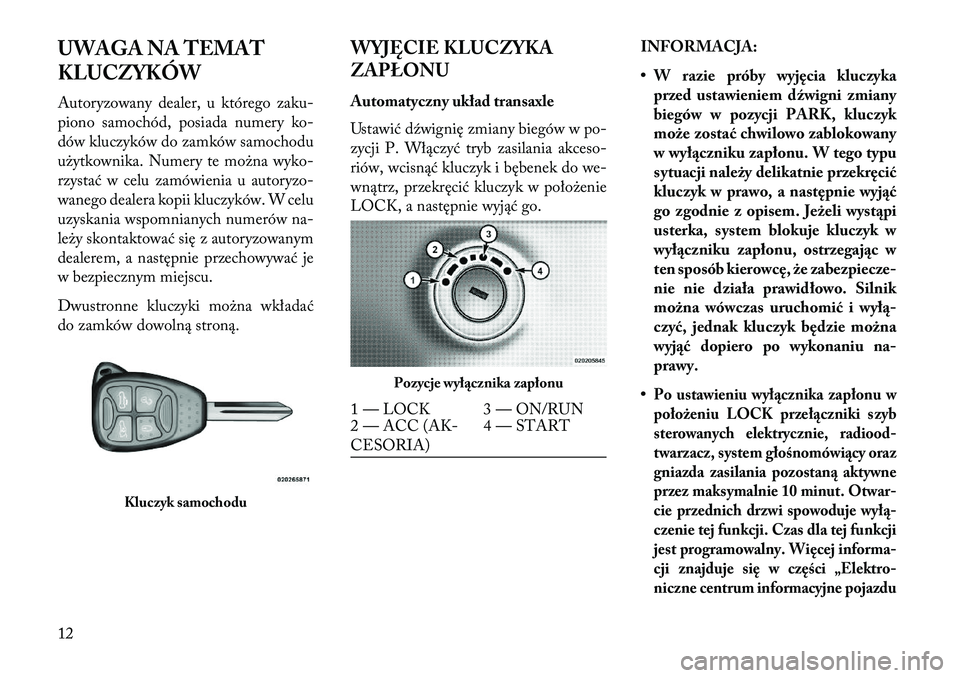

11

UWAGA NA TEMAT
KLUCZYKÓW
Autoryzowany dealer, u którego zaku-
piono samochód, posiada numery ko-
dów kluczyków do zamków samochodu
użytkownika. Numery te można wyko-
rzystać w celu zamówienia u autoryzo-
wanego dealera kopii kluczyków. W celu
uzyskania wspomnianych numerów na-
leży skontaktować się z autoryzowanym
dealerem, a następnie przechowywać je
w bezpiecznym miejscu.
Dwustronne kluczyki można wkładać
do zamków dowolną stroną.WYJĘCIE KLUCZYKA
ZAPŁONU
Automatyczny układ transaxle
Ustawić d\fwignię zmiany biegów w po-
zycji P. Włączyć tryb zasilania akceso-
riów, wcisnąć kluczyk i bębenek do we-
wnątrz, przekręcić kluczyk w położenie
LOCK, a następnie wyjąć go.
INFORMACJA:
• W razie próby wyjęcia kluczyka
przed ustawieniem dźwigni zmiany
biegów w pozycji PARK, kluczyk
może zostać chwilowo zablokowany
w wył\bczniku zapłonu. W tego typu
sytuacji należy delikatnie przekręcić
kluczyk w prawo, a następnie wyj\bć
go zgodnie z opisem. Jeżeli wyst\bpi
usterka, system blokuje kluczyk w
wył\bczniku zapłonu, ostrzegaj\bc w
ten sposób kierowcę, że zabezpiecze-
nie nie działa prawidłowo. Silnik
można wówczas uruchomić i wył\b-
czyć, jednak kluczyk będzie można
wyj\bć dopiero po wykonaniu na-
prawy.
•
Po ustawieniu wył\bcznika zapłonu w
położeniu LOCK przeł\bczniki szyb
sterowanych elektrycznie, radiood-
twarzacz, system głośnomówi\bcy oraz
gniazda zasilania pozostan\b aktywne
przez maksymalnie 10 minut. Otwar-
cie przednich drzwi spowoduje wył\b-
czenie tej funkcji. Czas dla tej funkcji
jest programowalny. Więcej informa-
cji znajduje się w części „Elektro-
niczne centrum informacyjne pojazdu
Kluczyk samochodu
Pozycje wył\bcznika zapłonu
1 — LOCK 3 — ON/RUN
2 — ACC (AK-
CESORIA) 4 — START

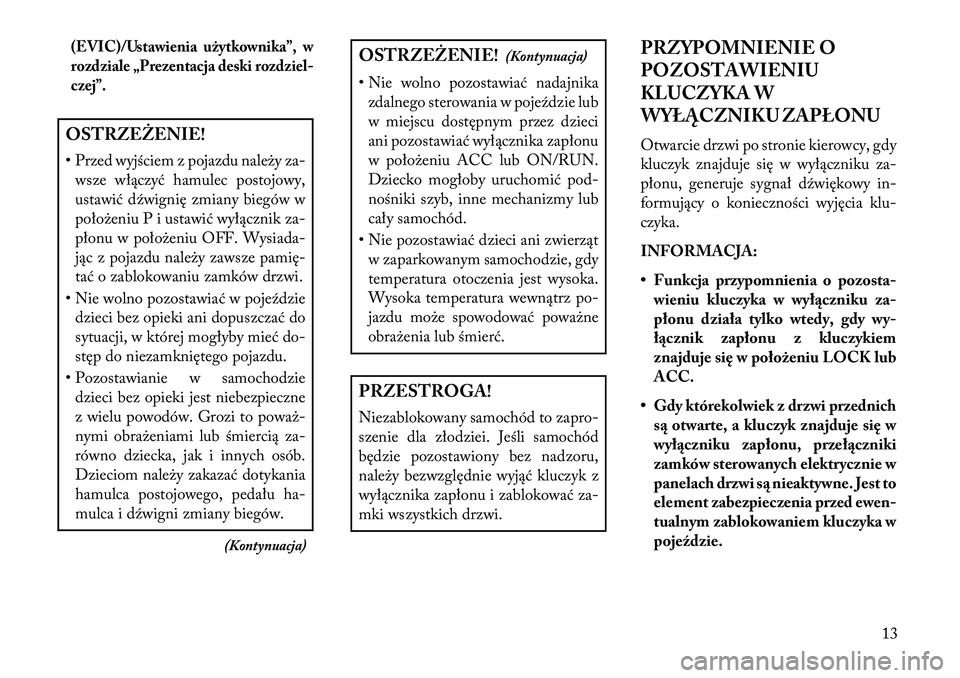

12

(EVIC)/Ustawienia użytkownika”, w
rozdziale „Prezentacja deski rozdziel-
czej”.OSTRZEŻENIE!
• Przed wyjściem z pojazdu należy za-wsze włączyć hamulec postojowy,
ustawić d\fwignię zmiany biegów w
położeniu P i ustawić wyłącznik za-
płonu w położeniu OFF. Wysiada-
jąc z pojazdu należy zawsze pamię-
tać o zablokowaniu zamków drzwi.
• Nie wolno pozostawiać w poje\fdzie dzieci bez opieki ani dopuszczać do
sytuacji, w której mogłyby mieć do-
stęp do niezamkniętego pojazdu.
• Pozostawianie w samochodzie dzieci bez opieki jest niebezpieczne
z wielu powodów. Grozi to poważ-
nymi obrażeniami lub śmiercią za-
równo dziecka, jak i innych osób.
Dzieciom należy zakazać dotykania
hamulca postojowego, pedału ha-
mulca i d\fwigni zmiany biegów.
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
• Nie wolno pozostawiać nadajnika zdalnego sterowania w poje\fdzie lub
w miejscu dostępnym przez dzieci
ani pozostawiać wyłącznika zapłonu
w położeniu ACC lub ON/RUN.
Dziecko mogłoby uruchomić pod-
nośniki szyb, inne mechanizmy lub
cały samochód.
• Nie pozostawiać dzieci ani zwierząt w zaparkowanym samochodzie, gdy
temperatura otoczenia jest wysoka.
Wysoka temperatura wewnątrz po-
jazdu może spowodować poważne
obrażenia lub śmierć.PRZESTROGA!
Niezablokowany samochód to zapro-
szenie dla złodziei. Jeśli samochód
będzie pozostawiony bez nadzoru,
należy bezwzględnie wyjąć kluczyk z
wyłącznika zapłonu i zablokować za-
mki wszystkich drzwi. PRZYPOMNIENIE O
POZOSTAWIENIU
KLUCZYKA W
WYŁĄCZNIKU ZAPŁONU
Otwarcie drzwi po stronie kierowcy, gdy
kluczyk znajduje się w wyłączniku za-
płonu, generuje sygnał d\fwiękowy in-
formujący o konieczności wyjęcia klu-
czyka.
INFORMACJA:
• Funkcja przypomnienia o pozosta-
wieniu kluczyka w wył\bczniku za-
płonu działa tylko wtedy, gdy wy-
ł\bcznik zapłonu z kluczykiem
znajduje się w położeniu LOCK lub
ACC.
• Gdy którekolwiek z drzwi przednich s\b otwarte, a kluczyk znajduje się w
wył\bczniku zapłonu, przeł\bczniki
zamków sterowanych elektrycznie w
panelach drzwi s\b nieaktywne. Jest to
element zabezpieczenia przed ewen-
tualnym zablokowaniem kluczyka w
pojeździe.

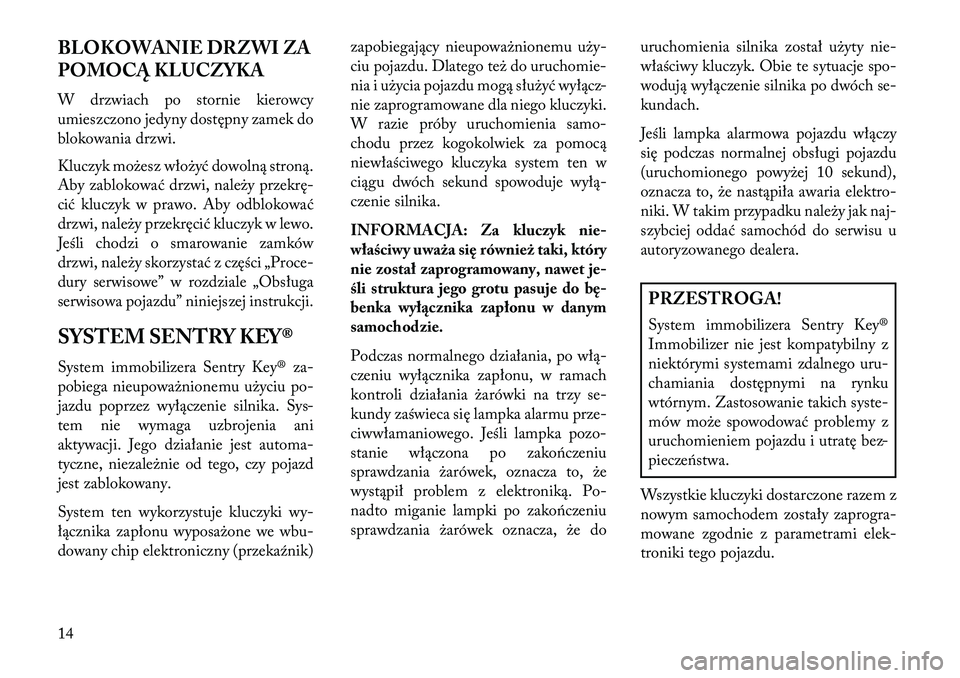

13

BLOKOWANIE DRZWI ZA
POMOCĄ KLUCZYKA
W drzwiach po stornie kierowcy
umieszczono jedyny dostępny zamek do
blokowania drzwi.
Kluczyk możesz włożyć dowolną stroną.
Aby zablokować drzwi, należy przekrę-
cić kluczyk w prawo. Aby odblokować
drzwi, należy przekręcić kluczyk w lewo.
Jeśli chodzi o smarowanie zamków
drzwi, należy skorzystać z części „Proce-
dury serwisowe” w rozdziale „Obsługa
serwisowa pojazdu” niniejszej instrukcji.
SYSTEM SENTRY KEY®
System immobilizera Sentry Key® za-
pobiega nieupoważnionemu użyciu po-
jazdu poprzez wyłączenie silnika. Sys-
tem nie wymaga uzbrojenia ani
aktywacji. Jego działanie jest automa-
tyczne, niezależnie od tego, czy pojazd
jest zablokowany.
System ten wykorzystuje kluczyki wy-
łącznika zapłonu wyposażone we wbu-
dowany chip elektroniczny (przeka\fnik)zapobiegający nieupoważnionemu uży-
ciu pojazdu. Dlatego też do uruchomie-
nia i użycia pojazdu mogą służyć wyłącz-
nie zaprogramowane dla niego kluczyki.
W razie próby uruchomienia samo-
chodu przez kogokolwiek za pomocą
niewłaściwego kluczyka system ten w
ciągu dwóch sekund spowoduje wyłą-
czenie silnika.
INFORMACJA: Za kluczyk nie-
właściwy uważa się również taki, który
nie został zaprogramowany, nawet je-
śli struktura jego grotu pasuje do bę-
benka wył\bcznika zapłonu w danym
samochodzie.
Podczas normalnego działania, po włą-
czeniu wyłącznika zapłonu, w ramach
kontroli działania żarówki na trzy se-
kundy zaświeca się lampka alarmu prze-
ciwwłamaniowego. Jeśli lampka pozo-
stanie włączona po zakończeniu
sprawdzania żarówek, oznacza to, że
wystąpił problem z elektroniką. Po-
nadto miganie lampki po zakończeniu
sprawdzania żarówek oznacza, że do
uruchomienia silnika został użyty nie-
właściwy kluczyk. Obie te sytuacje spo-
wodują wyłączenie silnika po dwóch se-
kundach.
Jeśli lampka alarmowa pojazdu włączy
się podczas normalnej obsługi pojazdu
(uruchomionego powyżej 10 sekund),
oznacza to, że nastąpiła awaria elektro-
niki. W takim przypadku należy jak naj-
szybciej oddać samochód do serwisu u
autoryzowanego dealera.
PRZESTROGA!
System immobilizera Sentry Key®
Immobilizer nie jest kompatybilny z
niektórymi systemami zdalnego uru-
chamiania dostępnymi na rynku
wtórnym. Zastosowanie takich syste-
mów może spowodować problemy z
uruchomieniem pojazdu i utratę bez-
pieczeństwa.
Wszystkie kluczyki dostarczone razem z
nowym samochodem zostały zaprogra-
mowane zgodnie z parametrami elek-
troniki tego pojazdu.

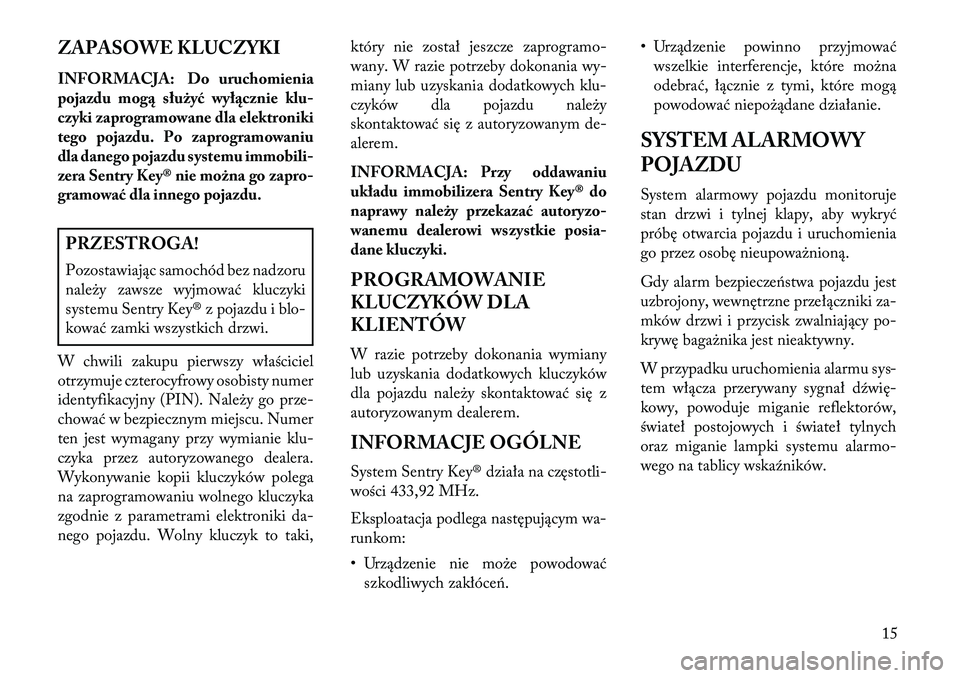

14

ZAPASOWE KLUCZYKI
INFORMACJA: Do uruchomienia
pojazdu mog\b służyć wył\bcznie klu-
czyki zaprogramowane dla elektroniki
tego pojazdu. Po zaprogramowaniu
dla danego pojazdu systemu immobili-
zera Sentry Key® nie można go zapro-
gramować dla innego pojazdu.PRZESTROGA!
Pozostawiając samochód bez nadzoru
należy zawsze wyjmować kluczyki
systemu Sentry Key® z pojazdu i blo-
kować zamki wszystkich drzwi.
W chwili zakupu pierwszy właściciel
otrzymuje czterocyfrowy osobisty numer
identyfikacyjny (PIN). Należy go prze-
chować w bezpiecznym miejscu. Numer
ten jest wymagany przy wymianie klu-
czyka przez autoryzowanego dealera.
Wykonywanie kopii kluczyków polega
na zaprogramowaniu wolnego kluczyka
zgodnie z parametrami elektroniki da-
nego pojazdu. Wolny kluczyk to taki, który nie został jeszcze zaprogramo-
wany. W razie potrzeby dokonania wy-
miany lub uzyskania dodatkowych klu-
czyków dla pojazdu należy
skontaktować się z autoryzowanym de-
alerem.
INFORMACJA: Przy oddawaniu
układu immobilizera Sentry Key® do
naprawy należy przekazać autoryzo-
wanemu dealerowi wszystkie posia-
dane kluczyki.
PROGRAMOWANIE
KLUCZYKÓW DLA
KLIENTÓW
W razie potrzeby dokonania wymiany
lub uzyskania dodatkowych kluczyków
dla pojazdu należy skontaktować się z
autoryzowanym dealerem.
INFORMACJE OGÓLNE
System Sentry Key® działa na częstotli-
wości 433,92 MHz.
Eksploatacja podlega następującym wa-
runkom:
• Urządzenie nie może powodować
szkodliwych zakłóceń. • Urządzenie powinno przyjmować
wszelkie interferencje, które można
odebrać, łącznie z tymi, które mogą
powodować niepożądane działanie.
SYSTEM ALARMOWY
POJAZDU
System alarmowy pojazdu monitoruje
stan drzwi i tylnej klapy, aby wykryć
próbę otwarcia pojazdu i uruchomienia
go przez osobę nieupoważnioną.
Gdy alarm bezpieczeństwa pojazdu jest
uzbrojony, wewnętrzne przełączniki za-
mków drzwi i przycisk zwalniający po-
krywę bagażnika jest nieaktywny.
W przypadku uruchomienia alarmu sys-
tem włącza przerywany sygnał d\fwię-
kowy, powoduje miganie reflektorów,
świateł postojowych i świateł tylnych
oraz miganie lampki systemu alarmo-
wego na tablicy wska\fników.

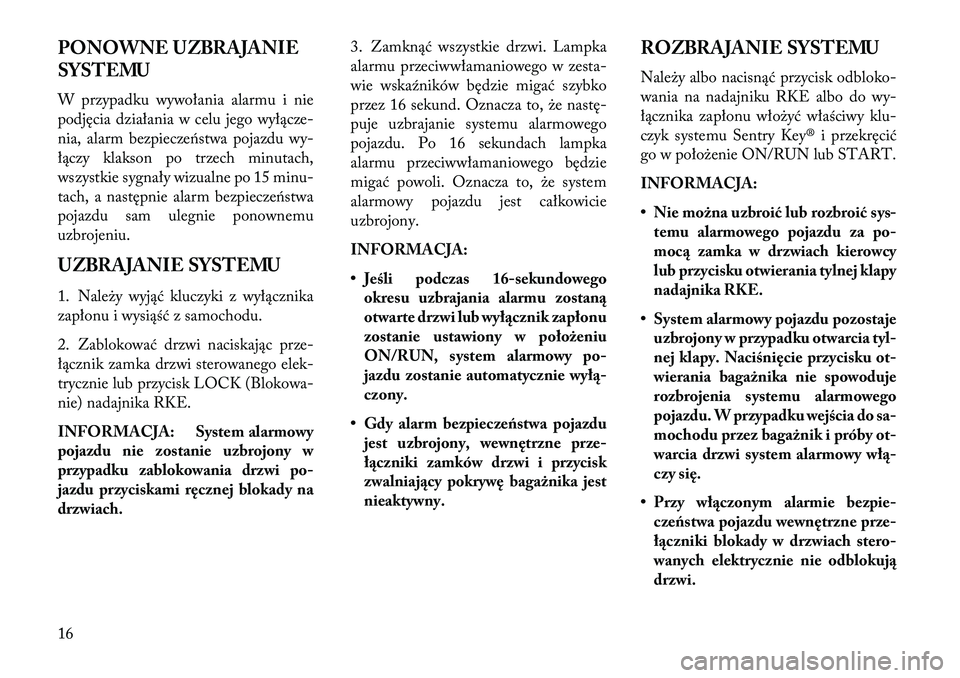

15

PONOWNE UZBRAJANIE
SYSTEMU
W przypadku wywołania alarmu i nie
podjęcia działania w celu jego wyłącze-
nia, alarm bezpieczeństwa pojazdu wy-
łączy klakson po trzech minutach,
wszystkie sygnały wizualne po 15 minu-
tach, a następnie alarm bezpieczeństwa
pojazdu sam ulegnie ponownemu
uzbrojeniu.
UZBRAJANIE SYSTEMU
1. Należy wyjąć kluczyki z wyłącznika
zapłonu i wysiąść z samochodu.
2. Zablokować drzwi naciskając prze-
łącznik zamka drzwi sterowanego elek-
trycznie lub przycisk LOCK (Blokowa-
nie) nadajnika RKE.
INFORMACJA: System alarmowy
pojazdu nie zostanie uzbrojony w
przypadku zablokowania drzwi po-
jazdu przyciskami ręcznej blokady na
drzwiach.3. Zamknąć wszystkie drzwi. Lampka
alarmu przeciwwłamaniowego w zesta-
wie wska\fników będzie migać szybko
przez 16 sekund. Oznacza to, że nastę-
puje uzbrajanie systemu alarmowego
pojazdu. Po 16 sekundach lampka
alarmu przeciwwłamaniowego będzie
migać powoli. Oznacza to, że system
alarmowy pojazdu jest całkowicie
uzbrojony.
INFORMACJA:
• Jeśli podczas 16-sekundowego
okresu uzbrajania alarmu zostan\b
otwarte drzwi lub wył\bcznik zapłonu
zostanie ustawiony w położeniu
ON/RUN, system alarmowy po-
jazdu zostanie automatycznie wył\b-
czony.
• Gdy alarm bezpieczeństwa pojazdu jest uzbrojony, wewnętrzne prze-
ł\bczniki zamków drzwi i przycisk
zwalniaj\bcy pokrywę bagażnika jest
nieaktywny. ROZBRAJANIE SYSTEMU
Należy albo nacisnąć przycisk odbloko-
wania na nadajniku RKE albo do wy-
łącznika zapłonu włożyć właściwy klu-
czyk systemu Sentry Key® i przekręcić
go w położenie ON/RUN lub START.
INFORMACJA:
• Nie można uzbroić lub rozbroić sys-
temu alarmowego pojazdu za po-
moc\b zamka w drzwiach kierowcy
lub przycisku otwierania tylnej klapy
nadajnika RKE.
• System alarmowy pojazdu pozostaje uzbrojony w przypadku otwarcia tyl-
nej klapy. Naciśnięcie przycisku ot-
wierania bagażnika nie spowoduje
rozbrojenia systemu alarmowego
pojazdu. W przypadku wejścia do sa-
mochodu przez bagażnik i próby ot-
warcia drzwi system alarmowy wł\b-
czy się.
• Przy wł\bczonym alarmie bezpie- czeństwa pojazdu wewnętrzne prze-
ł\bczniki blokady w drzwiach stero-
wanych elektrycznie nie odblokuj\b
drzwi.
16

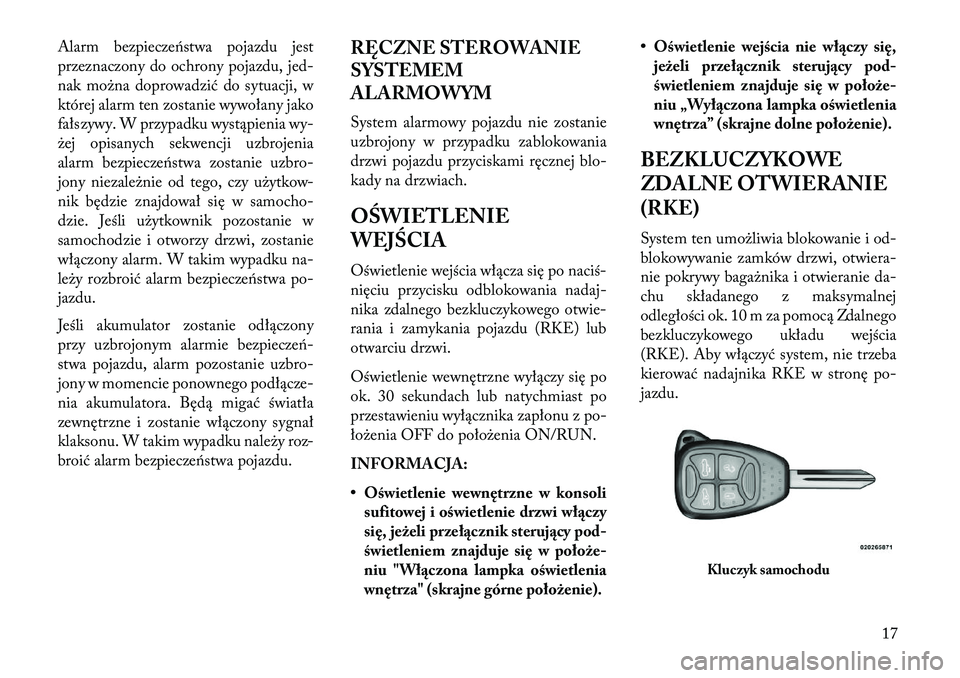

Alarm bezpieczeństwa pojazdu jest
przeznaczony do ochrony pojazdu, jed-
nak można doprowadzić do sytuacji, w
której alarm ten zostanie wywołany jako
fałszywy. W przypadku wystąpienia wy-
żej opisanych sekwencji uzbrojenia
alarm bezpieczeństwa zostanie uzbro-
jony niezależnie od tego, czy użytkow-
nik będzie znajdował się w samocho-
dzie. Jeśli użytkownik pozostanie w
samochodzie i otworzy drzwi, zostanie
włączony alarm. W takim wypadku na-
leży rozbroić alarm bezpieczeństwa po-
jazdu.
Jeśli akumulator zostanie odłączony
przy uzbrojonym alarmie bezpieczeń-
stwa pojazdu, alarm pozostanie uzbro-
jony w momencie ponownego podłącze-
nia akumulatora. Będą migać światła
zewnętrzne i zostanie włączony sygnał
klaksonu. W takim wypadku należy roz-
broić alarm bezpieczeństwa pojazdu.\fĘCZNE STEROWANIE
SYSTEMEM
ALARMOWYM
System alarmowy pojazdu nie zostanie
uzbrojony w przypadku zablokowania
drzwi pojazdu przyciskami ręcznej blo-
kady na drzwiach.
OŚWIETLENIE
WEJŚCIA
Oświetlenie wejścia włącza się po naciś-
nięciu przycisku odblokowania nadaj-
nika zdalnego bezkluczykowego otwie-
rania i zamykania pojazdu (RKE) lub
otwarciu drzwi.
Oświetlenie wewnętrzne wyłączy się po
ok. 30 sekundach lub natychmiast po
przestawieniu wyłącznika zapłonu z po-
łożenia OFF do położenia ON/RUN.
INFORMACJA:
• Oświetlenie wewnętrzne w konsoli
sufitowej i oświetlenie drzwi wł\bczy
się, jeżeli przeł\bcznik steruj\bcy pod-
świetleniem znajduje się w położe-
niu "Wł\bczona lampka oświetlenia
wnętrza" (skrajne górne położenie). • Oświetlenie wejścia nie wł\bczy się,
jeżeli przeł\bcznik steruj\bcy pod-
świetleniem znajduje się w położe-
niu „Wył\bczona lampka oświetlenia
wnętrza” (skrajne dolne położenie).
BEZKLUCZYKOWE
ZDALNE OTWIERANIE
(RKE)
System ten umożliwia blokowanie i od-
blokowywanie zamków drzwi, otwiera-
nie pokrywy bagażnika i otwieranie da-
chu składanego z maksymalnej
odległości ok. 10 m za pomocą Zdalnego
bezkluczykowego układu wejścia
(RKE). Aby włączyć system, nie trzeba
kierować nadajnika RKE w stronę po-
jazdu.
Kluczyk samochodu
17

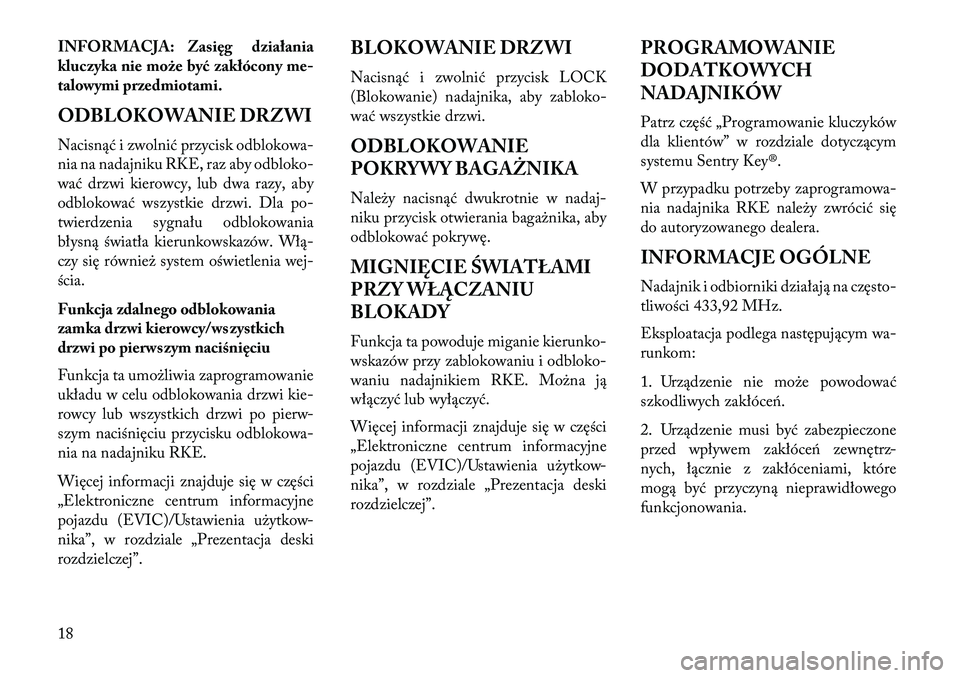

INFORMACJA: Zasięg działania
kluczyka nie może być zakłócony me-
talowymi przedmiotami.
ODBLOKOWANIE DRZWI
Nacisnąć i zwolnić przycisk odblokowa-
nia na nadajniku RKE, raz aby odbloko-
wać drzwi kierowcy, lub dwa razy, aby
odblokować wszystkie drzwi. Dla po-
twierdzenia sygnału odblokowania
błysną światła kierunkowskazów. Włą-
czy się również system oświetlenia wej-
ścia.
Funkcja zdalnego odblokowania
zamka drzwi kierowcy/wszystkich
drzwi po pierwszym naciśnięciu
Funkcja ta umożliwia zaprogramowanie
układu w celu odblokowania drzwi kie-
rowcy lub wszystkich drzwi po pierw-
szym naciśnięciu przycisku odblokowa-
nia na nadajniku RKE.
Więcej informacji znajduje się w części
„Elektroniczne centrum informacyjne
pojazdu (EVIC)/Ustawienia użytkow-
nika”, w rozdziale „Prezentacja deski
rozdzielczej”.BLOKOWANIE DRZWI
Nacisnąć i zwolnić przycisk LOCK
(Blokowanie) nadajnika, aby zabloko-
wać wszystkie drzwi.
ODBLOKOWANIE
POKRYWY BAGAŻNIKA
Należy nacisnąć dwukrotnie w nadaj-
niku przycisk otwierania bagażnika, aby
odblokować pokrywę.
MIGNIĘCIE ŚWIATŁAMI
PRZY WŁĄCZANIU
BLOKADY
Funkcja ta powoduje miganie kierunko-
wskazów przy zablokowaniu i odbloko-
waniu nadajnikiem RKE. Można ją
włączyć lub wyłączyć.
Więcej informacji znajduje się w części
„Elektroniczne centrum informacyjne
pojazdu (EVIC)/Ustawienia użytkow-
nika”, w rozdziale „Prezentacja deski
rozdzielczej”.
PROGRAMOWANIE
DODATKOWYCH
NADAJNIKÓW
Patrz część „Programowanie kluczyków
dla klientów” w rozdziale dotyczącym
systemu Sentry Key®.
W przypadku potrzeby zaprogramowa-
nia nadajnika RKE należy zwrócić się
do autoryzowanego dealera.
INFORMACJE OGÓLNE
Nadajnik i odbiorniki działają na często-
tliwości 433,92 MHz.
Eksploatacja podlega następującym wa-
runkom:
1. Urządzenie nie może powodować
szkodliwych zakłóceń.
2. Urządzenie musi być zabezpieczone
przed wpływem zakłóceń zewnętrz-
nych, łącznie z zakłóceniami, które
mogą być przyczyną nieprawidłowego
funkcjonowania.
18
