2013 Lancia Flavia Instrukcja obsługi (in Polish)

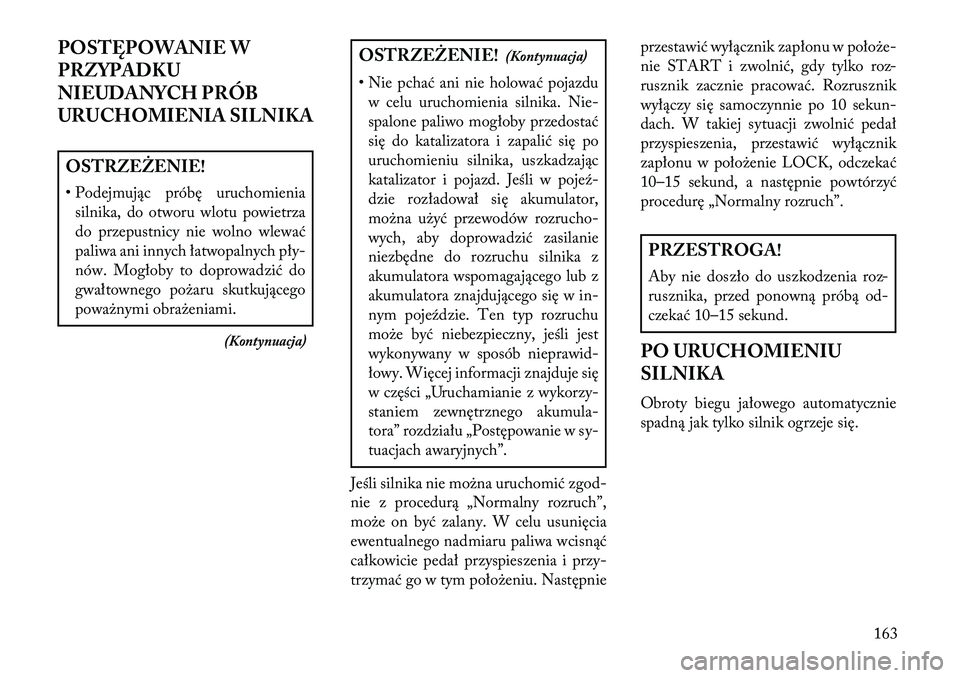

POSTĘPOWANIE W
PRZYPADKU
NIEUDANYCH PRÓB
URUCHOMIENIA SILNIKAOSTRZEŻENIE!
• Podejmując próbę uruchomieniasilnika, do otworu wlotu powietrza
do przepustnicy nie wolno wlewać
paliwa ani innych łatwopalnych pły-
nów. Mogłoby to doprowadzić do
gwałtownego pożaru skutkującego
poważnymi obrażeniami.
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
• Nie pchać ani nie holować pojazdu w celu uruchomienia silnika. Nie-
spalone paliwo mogłoby przedostać
się do katalizatora i zapalić się po
uruchomieniu silnika, uszkadzając
katalizator i pojazd. Jeśli w poje\f-
dzie rozładował się akumulator,
można użyć przewodów rozrucho-
wych, aby doprowadzić zasilanie
niezbędne do rozruchu silnika z
akumulatora wspomagającego lub z
akumulatora znajdującego się w in-
nym poje\fdzie. Ten typ rozruchu
może być niebezpieczny, jeśli jest
wykonywany w sposób nieprawid-
łowy. Więcej informacji znajduje się
w części „Uruchamianie z wykorzy-
staniem zewnętrznego akumula-
tora” rozdziału „Postępowanie w sy-
tuacjach awaryjnych”.
Jeśli silnika nie można uruchomić zgod-
nie z procedurą „Normalny rozruch”,
może on być zalany. W celu usunięcia
ewentualnego nadmiaru paliwa wcisnąć
całkowicie pedał przyspieszenia i przy-
trzymać go w tym położeniu. Następnie przestawić wyłącznik zapłonu w położe-
nie START i zwolnić, gdy tylko roz-
rusznik zacznie pracować. Rozrusznik
wyłączy się samoczynnie po 10 sekun-
dach. W takiej sytuacji zwolnić pedał
przyspieszenia, przestawić wyłącznik
zapłonu w położenie LOCK, odczekać
10–15 sekund, a następnie powtórzyć
procedurę „Normalny rozruch”.
PRZESTROGA!
Aby nie doszło do uszkodzenia roz-
rusznika, przed ponowną próbą od-
czekać 10–15 sekund.
PO URUCHOMIENIU
SILNIKA
Obroty biegu jałowego automatycznie
spadną jak tylko silnik ogrzeje się.
163

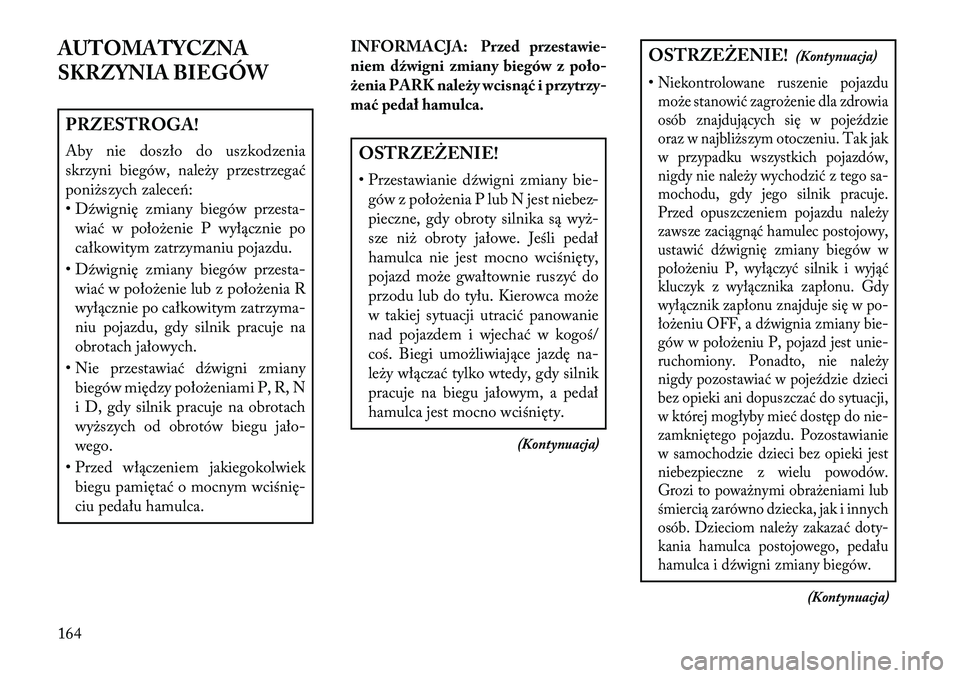

AUTOMATYCZNA
SKRZYNIA BIEGÓWPRZESTROGA!
Aby nie doszło do uszkodzenia
skrzyni biegów, należy przestrzegać
poniższych zaleceń:
• D\fwignię zmiany biegów przesta-wiać w położenie P wyłącznie po
całkowitym zatrzymaniu pojazdu.
• D\fwignię zmiany biegów przesta- wiać w położenie lub z położenia R
wyłącznie po całkowitym zatrzyma-
niu pojazdu, gdy silnik pracuje na
obrotach jałowych.
• Nie przestawiać d\fwigni zmiany biegów między położeniami P, R, N
i D, gdy silnik pracuje na obrotach
wyższych od obrotów biegu jało-
wego.
• Przed włączeniem jakiegokolwiek biegu pamiętać o mocnym wciśnię-
ciu pedału hamulca. INFORMACJA: Przed przestawie-
niem dźwigni zmiany biegów z poło-
żenia PARK należy wcisn\bć i przytrzy-
mać pedał hamulca.
OSTRZEŻENIE!
• Przestawianie d\fwigni zmiany bie-
gów z położenia P lub N jest niebez-
pieczne, gdy obroty silnika są wyż-
sze niż obroty jałowe. Jeśli pedał
hamulca nie jest mocno wciśnięty,
pojazd może gwałtownie ruszyć do
przodu lub do tyłu. Kierowca może
w takiej sytuacji utracić panowanie
nad pojazdem i wjechać w kogoś/
coś. Biegi umożliwiające jazdę na-
leży włączać tylko wtedy, gdy silnik
pracuje na biegu jałowym, a pedał
hamulca jest mocno wciśnięty.
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
•Niekontrolowane ruszenie pojazdu
może stanowić zagrożenie dla zdrowia
osób znajdujących się w poje\fdzie
oraz w najbliższym otoczeniu. Tak jak
w przypadku wszystkich pojazdów,
nigdy nie należy wychodzić z tego sa-
mochodu, gdy jego silnik pracuje.
Przed opuszczeniem pojazdu należy
zawsze zaciągnąć hamulec postojowy,
ustawić d\fwignię zmiany biegów w
położeniu P, wyłączyć silnik i wyjąć
kluczyk z wyłącznika zapłonu. Gdy
wyłącznik zapłonu znajduje się w po-
łożeniu OFF, a d\fwignia zmiany bie-
gów w położeniu P, pojazd jest unie-
ruchomiony. Ponadto, nie należy
nigdy pozostawiać w poje\fdzie dzieci
bez opieki ani dopuszczać do sytuacji,
w której mogłyby mieć dostęp do nie-
zamkniętego pojazdu. Pozostawianie
w samochodzie dzieci bez opieki jest
niebezpieczne z wielu powodów.
Grozi to poważnymi obrażeniami lub
śmiercią zarówno dziecka, jak i innych
osób. Dzieciom należy zakazać doty-
kania hamulca postojowego, pedału
hamulca i d\fwigni zmiany biegów.
(Kontynuacja)
164

OSTRZEŻENIE!(Kontynuacja)
• Nie wolno pozostawiać kluczyka zbliżeniowego w poje\fdzie lub bli-
sko niego. Nie pozostawiać pojazdu
wyposażonego w układ Keyless
Enter-N-Go w położeniu ACC lub
ON/RUN. Dziecko mogłoby uru-
chomić podnośniki szyb, inne me-
chanizmy lub cały samochód.
BLOKADA PARKINGOWA
WYŁĄCZNIKA ZAPŁONU
Pojazd jest wyposażony w blokadę par-
kingową wyłącznika zapłonu, która wy-
maga przestawienia d\fwigni zmiany
biegów w położenie P przed przestawie-
niem wyłącznika zapłonu w położenie
LOCK/OFF. Kluczyk zbliżeniowy można wyjąć z wyłącznika zapłonu jedy-
nie wtedy, gdy wyłącznik zapłonu znaj-
duje się w położeniu LOCK/OFF. Po
wyjęciu kluczyka d\fwignia zmiany bie-
gów zostaje zablokowana w położeniu
PARK.
INFORMACJA: Jeżeli wyst\bpi
usterka, system blokuje kluczyk w wy-
ł\bczniku zapłonu, ostrzegaj\bc w ten
sposób kierowcę, że zabezpieczenie nie
działa prawidłowo. Silnik można wów-
czas uruchomić i wył\bczyć, jednak klu-
czyk będzie można wyj\bć dopiero po
wykonaniu naprawy.
UKŁAD BLOKADY
HAMULCA/DŹWIGNI
ZMIANY BIEGÓW
Pojazd jest wyposażony w układ blokady
hamulców/d\fwigni zmiany biegów
(BTSI), który utrzymuje d\fwignię
zmiany biegów w położeniu P aż do
włączenia hamulców. Aby móc przesta-
wić d\fwignię zmiany biegów z położe-
nia P, należy ustawić wyłącznik zapłonu
w położeniu ON/RUN i wcisnąć pedał
hamulca (silnik może pracować lub nie).
SZEŚCIOBIEGOWA
AUTOMATYCZNA
SKRZYNIA BIEGÓW
Wska\fnik położenia d\fwigni zmiany
biegów (na wyświetlaczu zestawu
wska\fników) wskazuje włączone prze-
łożenie. Wcisnąć pedał hamulca, aby
przestawić d\fwignię zmiany biegów z
położenia PARK (patrz „Układ blokady
hamulców/d\fwigni zmiany biegów” w
niniejszym rozdziale). Aby rozpocząć
jazdę, przestawić d\fwignię zmiany bie-
gów z położenia P lub N w położenie D.
Elektronicznie sterowana skrzynia bie-
gów zapewnia precyzyjną zmianę bie-
gów. Układy elektroniczne skrzyni bie-
gów samoczynnie się kalibrują, więc
kilka pierwszych zmian biegów w no-
wym poje\fdzie może być nieco gwał-
townych. Jest to normalne zjawisko, a
procedury precyzyjnych zmian biegów
zostaną wypracowane na dystansie kil-
kuset kilometrów.
Gdy pedał przyspieszenia jest zwol-
niony, a pojazd zatrzymany, należy do-
konywać przełożenia wyłącznie z pozy-
cji D na P lub R. Należy pamiętać o
Dźwignia zmiany biegów
165

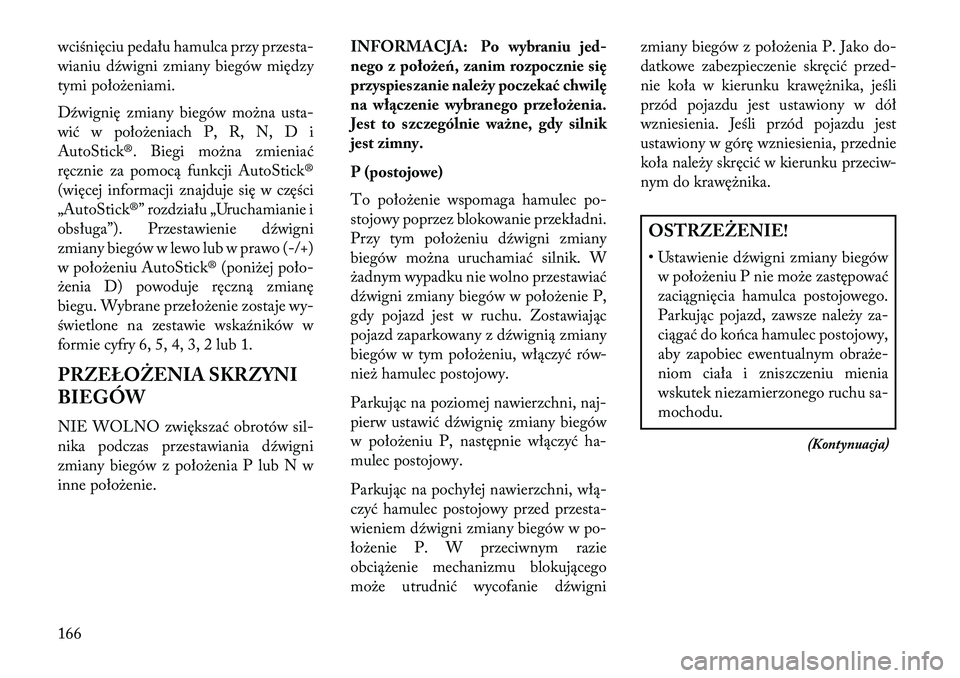

wciśnięciu pedału hamulca przy przesta-
wianiu d\fwigni zmiany biegów między
tymi położeniami.
D\fwignię zmiany biegów można usta-
wić w położeniach P, R, N, D i
AutoStick®. Biegi można zmieniać
ręcznie za pomocą funkcji AutoStick®
(więcej informacji znajduje się w części
„AutoStick®” rozdziału „Uruchamianie i
obsługa”). Przestawienie d\fwigni
zmiany biegów w lewo lub w prawo (-/+)
w położeniu AutoStick® (poniżej poło-
żenia D) powoduje ręczną zmianę
biegu. Wybrane przełożenie zostaje wy-
świetlone na zestawie wska\fników w
formie cyfry 6, 5, 4, 3, 2 lub 1.
PRZEŁOŻENIA SKRZYNI
BIEGÓW
NIE WOLNO zwiększać obrotów sil-
nika podczas przestawiania d\fwigni
zmiany biegów z położenia P lub N w
inne położenie.INFORMACJA: Po wybraniu jed-
nego z położeń, zanim rozpocznie się
przyspieszanie należy poczekać chwilę
na wł\bczenie wybranego przełożenia.
Jest to szczególnie ważne, gdy silnik
jest zimny.
P (postojowe)
To położenie wspomaga hamulec po-
stojowy poprzez blokowanie przekładni.
Przy tym położeniu d\fwigni zmiany
biegów można uruchamiać silnik. W
żadnym wypadku nie wolno przestawiać
d\fwigni zmiany biegów w położenie P,
gdy pojazd jest w ruchu. Zostawiając
pojazd zaparkowany z d\fwignią zmiany
biegów w tym położeniu, włączyć rów-
nież hamulec postojowy.
Parkując na poziomej nawierzchni, naj-
pierw ustawić d\fwignię zmiany biegów
w położeniu P, następnie włączyć ha-
mulec postojowy.
Parkując na pochyłej nawierzchni, włą-
czyć hamulec postojowy przed przesta-
wieniem d\fwigni zmiany biegów w po-
łożenie P. W przeciwnym razie
obciążenie mechanizmu blokującego
może utrudnić wycofanie d\fwignizmiany biegów z położenia P. Jako do-
datkowe zabezpieczenie skręcić przed-
nie koła w kierunku krawężnika, jeśli
przód pojazdu jest ustawiony w dół
wzniesienia. Jeśli przód pojazdu jest
ustawiony w górę wzniesienia, przednie
koła należy skręcić w kierunku przeciw-
nym do krawężnika.
OSTRZEŻENIE!
• Ustawienie d\fwigni zmiany biegów
w położeniu P nie może zastępować
zaciągnięcia hamulca postojowego.
Parkując pojazd, zawsze należy za-
ciągać do końca hamulec postojowy,
aby zapobiec ewentualnym obraże-
niom ciała i zniszczeniu mienia
wskutek niezamierzonego ruchu sa-
mochodu.
(Kontynuacja)
166

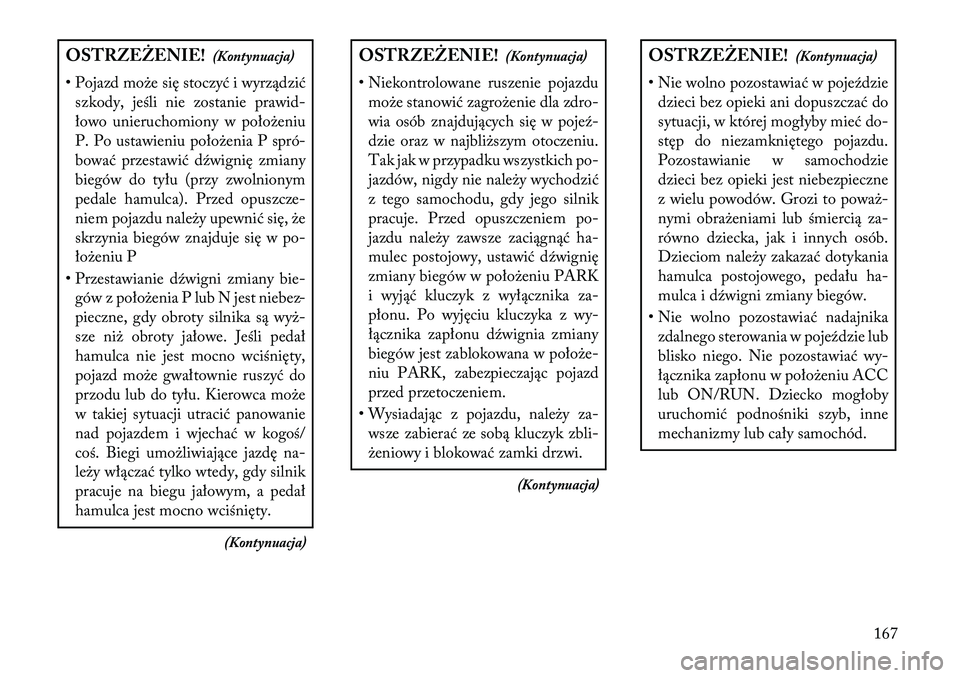

OSTRZEŻENIE!(Kontynuacja)
• Pojazd może się stoczyć i wyrządzić szkody, jeśli nie zostanie prawid-
łowo unieruchomiony w położeniu
P. Po ustawieniu położenia P spró-
bować przestawić d\fwignię zmiany
biegów do tyłu (przy zwolnionym
pedale hamulca). Przed opuszcze-
niem pojazdu należy upewnić się, że
skrzynia biegów znajduje się w po-
łożeniu P
• Przestawianie d\fwigni zmiany bie- gów z położenia P lub N jest niebez-
pieczne, gdy obroty silnika są wyż-
sze niż obroty jałowe. Jeśli pedał
hamulca nie jest mocno wciśnięty,
pojazd może gwałtownie ruszyć do
przodu lub do tyłu. Kierowca może
w takiej sytuacji utracić panowanie
nad pojazdem i wjechać w kogoś/
coś. Biegi umożliwiające jazdę na-
leży włączać tylko wtedy, gdy silnik
pracuje na biegu jałowym, a pedał
hamulca jest mocno wciśnięty.
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
• Niekontrolowane ruszenie pojazdu może stanowić zagrożenie dla zdro-
wia osób znajdujących się w poje\f-
dzie oraz w najbliższym otoczeniu.
Tak jak w przypadku wszystkich po-
jazdów, nigdy nie należy wychodzić
z tego samochodu, gdy jego silnik
pracuje. Przed opuszczeniem po-
jazdu należy zawsze zaciągnąć ha-
mulec postojowy, ustawić d\fwignię
zmiany biegów w położeniu PARK
i wyjąć kluczyk z wyłącznika za-
płonu. Po wyjęciu kluczyka z wy-
łącznika zapłonu d\fwignia zmiany
biegów jest zablokowana w położe-
niu PARK, zabezpieczając pojazd
przed przetoczeniem.
• Wysiadając z pojazdu, należy za- wsze zabierać ze sobą kluczyk zbli-
żeniowy i blokować zamki drzwi.
(Kontynuacja)
OSTRZEŻENIE!(Kontynuacja)
• Nie wolno pozostawiać w poje\fdzie dzieci bez opieki ani dopuszczać do
sytuacji, w której mogłyby mieć do-
stęp do niezamkniętego pojazdu.
Pozostawianie w samochodzie
dzieci bez opieki jest niebezpieczne
z wielu powodów. Grozi to poważ-
nymi obrażeniami lub śmiercią za-
równo dziecka, jak i innych osób.
Dzieciom należy zakazać dotykania
hamulca postojowego, pedału ha-
mulca i d\fwigni zmiany biegów.
• Nie wolno pozostawiać nadajnika zdalnego sterowania w poje\fdzie lub
blisko niego. Nie pozostawiać wy-
łącznika zapłonu w położeniu ACC
lub ON/RUN. Dziecko mogłoby
uruchomić podnośniki szyb, inne
mechanizmy lub cały samochód.
167

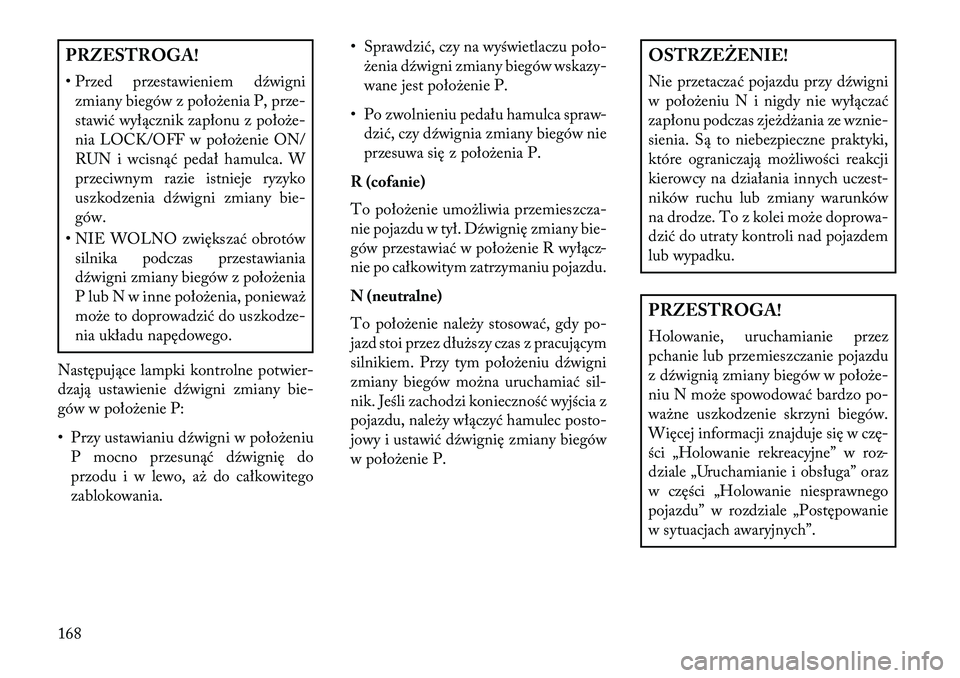

PRZESTROGA!
• Przed przestawieniem d\fwignizmiany biegów z położenia P, prze-
stawić wyłącznik zapłonu z położe-
nia LOCK/OFF w położenie ON/
RUN i wcisnąć pedał hamulca. W
przeciwnym razie istnieje ryzyko
uszkodzenia d\fwigni zmiany bie-
gów.
• NIE WOLNO zwiększać obrotów silnika podczas przestawiania
d\fwigni zmiany biegów z położenia
P lub N w inne położenia, ponieważ
może to doprowadzić do uszkodze-
nia układu napędowego.
Następujące lampki kontrolne potwier-
dzają ustawienie d\fwigni zmiany bie-
gów w położenie P:
• Przy ustawianiu d\fwigni w położeniu P mocno przesunąć d\fwignię do
przodu i w lewo, aż do całkowitego
zablokowania. • Sprawdzić, czy na wyświetlaczu poło-
żenia d\fwigni zmiany biegów wskazy-
wane jest położenie P.
• Po zwolnieniu pedału hamulca spraw- dzić, czy d\fwignia zmiany biegów nie
przesuwa się z położenia P.
R (cofanie)
To położenie umożliwia przemieszcza-
nie pojazdu w tył. D\fwignię zmiany bie-
gów przestawiać w położenie R wyłącz-
nie po całkowitym zatrzymaniu pojazdu.
N (neutralne)
To położenie należy stosować, gdy po-
jazd stoi przez dłuższy czas z pracującym
silnikiem. Przy tym położeniu d\fwigni
zmiany biegów można uruchamiać sil-
nik. Jeśli zachodzi konieczność wyjścia z
pojazdu, należy włączyć hamulec posto-
jowy i ustawić d\fwignię zmiany biegów
w położenie P.
OSTRZEŻENIE!
Nie przetaczać pojazdu przy d\fwigni
w położeniu N i nigdy nie wyłączać
zapłonu podczas zjeżdżania ze wznie-
sienia. Są to niebezpieczne praktyki,
które ograniczają możliwości reakcji
kierowcy na działania innych uczest-
ników ruchu lub zmiany warunków
na drodze. To z kolei może doprowa-
dzić do utraty kontroli nad pojazdem
lub wypadku.PRZESTROGA!
Holowanie, uruchamianie przez
pchanie lub przemieszczanie pojazdu
z d\fwignią zmiany biegów w położe-
niu N może spowodować bardzo po-
ważne uszkodzenie skrzyni biegów.
Więcej informacji znajduje się w czę-
ści „Holowanie rekreacyjne” w roz-
dziale „Uruchamianie i obsługa” oraz
w części „Holowanie niesprawnego
pojazdu” w rozdziale „Postępowanie
w sytuacjach awaryjnych”.
168

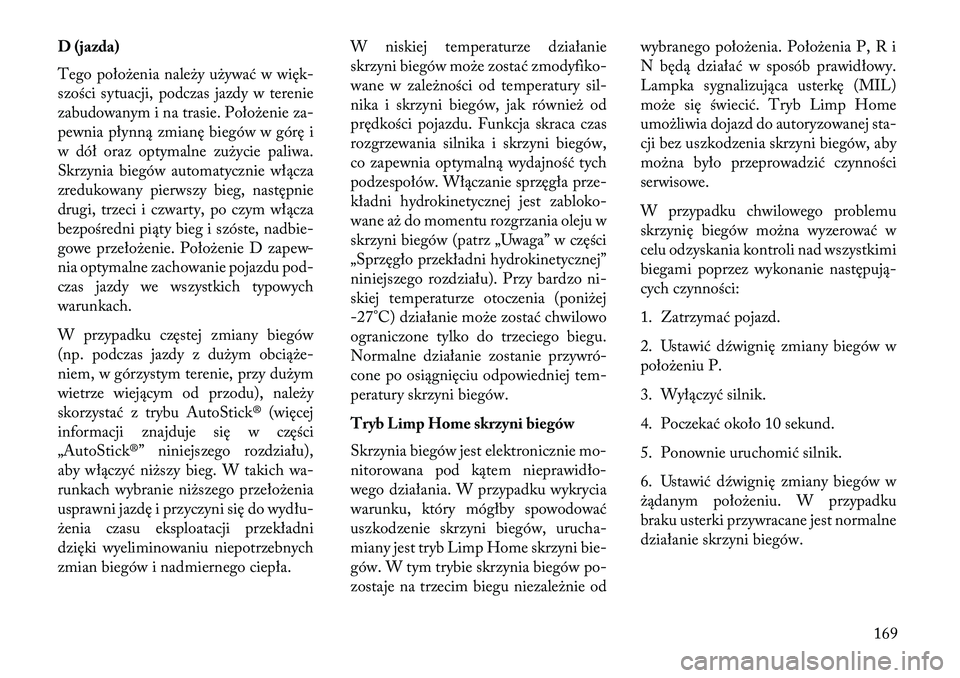

D (jazda)
Tego położenia należy używać w więk-
szości sytuacji, podczas jazdy w terenie
zabudowanym i na trasie. Położenie za-
pewnia płynną zmianę biegów w górę i
w dół oraz optymalne zużycie paliwa.
Skrzynia biegów automatycznie włącza
zredukowany pierwszy bieg, następnie
drugi, trzeci i czwarty, po czym włącza
bezpośredni piąty bieg i szóste, nadbie-
gowe przełożenie. Położenie D zapew-
nia optymalne zachowanie pojazdu pod-
czas jazdy we wszystkich typowych
warunkach.
W przypadku częstej zmiany biegów
(np. podczas jazdy z dużym obciąże-
niem, w górzystym terenie, przy dużym
wietrze wiejącym od przodu), należy
skorzystać z trybu AutoStick® (więcej
informacji znajduje się w części
„AutoStick®” niniejszego rozdziału),
aby włączyć niższy bieg. W takich wa-
runkach wybranie niższego przełożenia
usprawni jazdę i przyczyni się do wydłu-
żenia czasu eksploatacji przekładni
dzięki wyeliminowaniu niepotrzebnych
zmian biegów i nadmiernego ciepła.W niskiej temperaturze działanie
skrzyni biegów może zostać zmodyfiko-
wane w zależności od temperatury sil-
nika i skrzyni biegów, jak również od
prędkości pojazdu. Funkcja skraca czas
rozgrzewania silnika i skrzyni biegów,
co zapewnia optymalną wydajność tych
podzespołów. Włączanie sprzęgła prze-
kładni hydrokinetycznej jest zabloko-
wane aż do momentu rozgrzania oleju w
skrzyni biegów (patrz „Uwaga” w części
„Sprzęgło przekładni hydrokinetycznej”
niniejszego rozdziału). Przy bardzo ni-
skiej temperaturze otoczenia (poniżej

INFORMACJA: Pomimo tego, że
skrzynię biegów można zresetować,
zalecamy odwiedzenie autoryzowa-
nego dealera przy najbliższej okazji.
Autoryzowany dealer wyposażony jest
w sprzęt diagnostyczny, za pomoc\b
którego można stwierdzić, czy prob-
lem może się powtórzyć.
Jeśli skrzyni biegów nie można wyzero-
wać, kontrola ze strony autoryzowanego
dealera jest niezbędna.
Działanie nadbiegu
Automatyczna skrzynia biegów jest wy-
posażona w elektronicznie sterowany
nadbieg (szóste przełożenie). Skrzynia
biegów automatycznie włącza nadbie-
gowe przełożenie w przypadku spełnie-
nia następujących warunków:
•d\fwignia zmiany biegów w położeniu D,• osiągnięta odpowiednia temperaturaoleju w skrzyni biegów, • osiągnięta odpowiednia temperatura
płynu chłodzącego silnik,
• wystarczająco wysoka prędkość jazdy,
• kierowca nie wciska pedału przyspie- szenia z dużą siłą.
Sprzęgło przekładni hydrokinetycznej
Automatyczna skrzynia biegów jest wy-
posażona w funkcję umożliwiającą
zmniejszenie zużycia paliwa. Przy zada-
nych prędkościach automatycznie uru-
chamiane jest sprzęgło wbudowane w
przekładnię hydrokinetyczną. Działanie
układu może sprawiać wrażenie nietypo-
wego działania skrzyni biegów lub zmie-
niać czas reakcji przy zmianie wyższych
biegów. Podczas zwalniania lub przy
określonych warunkach przyspieszania
sprzęgło automatycznie się wyłącza.
INFORMACJA: Sprzęgło prze-
kładni hydrokinetycznej nie wł\bcza się
do momentu osi\bgnięcia odpowiedniej
temperatury oleju w skrzyni biegów i
płynu chłodz\bcego silnik [standar-
dowo następuje to po przejechaniu od-
cinka długości od 2 do 5 km]. Ponie-
waż prędkość obrotowa silnika jest
wyższa przy wył\bczonym sprzęgle
przekładni hydrokinetycznej, użyt-
kownik może odnieść wrażenie, że
zimna skrzynia biegów nie wł\bcza
przełożenia nadbiegowego. Jest to zja-
wisko normalne. Korzystanie z funkcji
AutoStick®, gdy skrzynia biegów jest
dostatecznie rozgrzana, wykaże, że
skrzynia biegów może wł\bczyć i wył\b-
czyć nadbieg.
AUTOSTICK®
Funkcja AutoStick® zapewnia kierowcy
możliwość ręcznej zmiany biegów,
dzięki czemu ma on większą kontrolę
nad pojazdem. Funkcja AutoStick® po-
zwala na maksymalne wykorzystanie
efektu hamowania silnikiem, eliminację
niepotrzebnych zmian biegów i poprawę
ogólnych osiągów pojazdu. Funkcja ta
pozwala także na większą kontrolę nad
170
