2013 CITROEN DS4 Betriebsanleitungen (in German)

Praktische Tipps

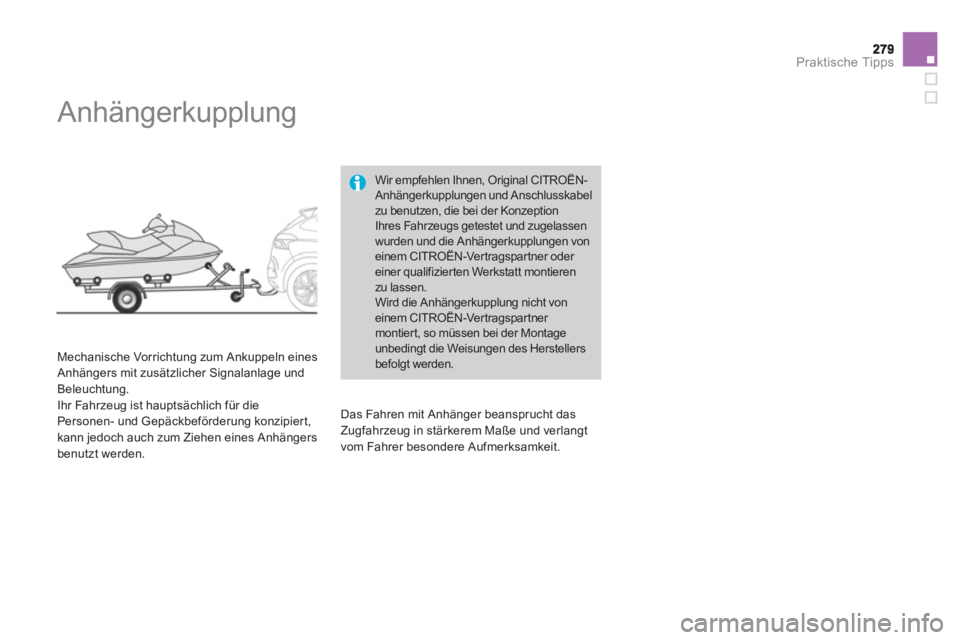

Anhängerkupplung


Mechanische Vorrichtung zum Ankuppeln eines Anhängers mit zusätzlicher Signalanlage und
Beleuchtung.
Ihr Fahrzeug ist hauptsächlich für die
Personen- und Gepäckbeförderung konzipier t,
kann jedoch auch zum Ziehen eines Anhängersbenutzt werden.
Wir empfehlen Ihnen, Original CITROËN-Anhängerkupplungen und Anschlusskabelzu benutzen, die bei der KonzeptionIhres Fahrzeugs getestet und zugelassenwurden und die Anhängerkupplungen voneinem CITROËN-Vertragspartner oder einer qualifizierten Werkstatt montierenzu lassen.Wird die Anhängerkupplung nicht voneinem CITROËN-Vertragspartner montiert, so müssen bei der Montageunbedingt die Weisungen des Herstellersbefolgt werden.
Das Fahren mit Anhänger beansprucht das
Zugfahrzeug in stärkerem Maße und verlangt
vom Fahrer besondere Aufmerksamkeit.

Die Einparkhilfe hinten wirdautomatisch ausgeschaltet, wennSie eine Original CITROËN-Anhängerkupplung benutzen.

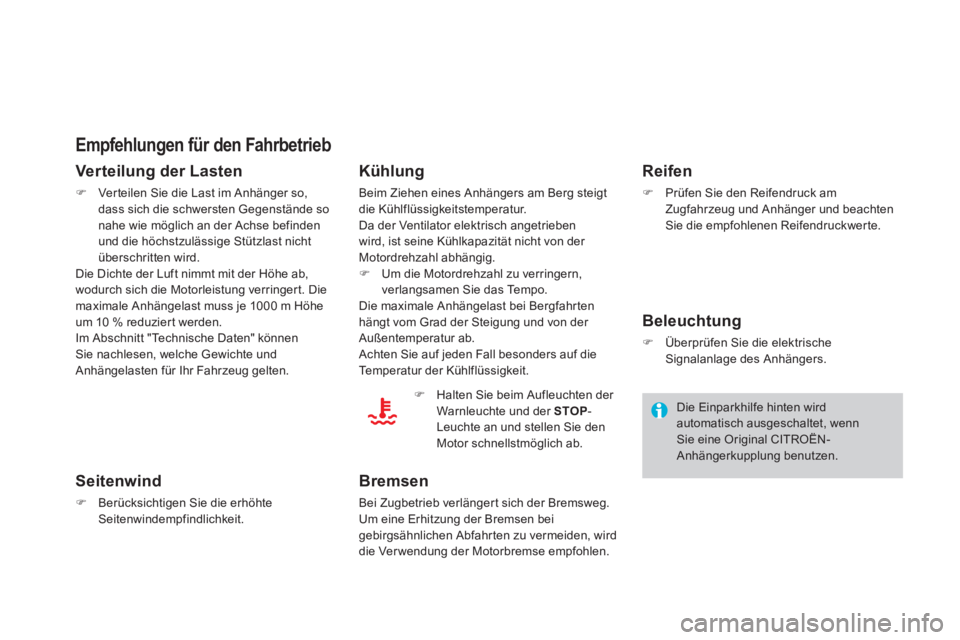

Empfehlungen für den Fahrbetrieb
Verteilung der Lasten
)Ver teilen Sie die Last im Anhänger so,
dass sich die schwersten Gegenstände sonahe wie möglich an der Achse befindenund die höchstzulässige Stützlast nicht überschritten wird.
Die Dichte der Luft nimmt mit der Höhe ab,
wodurch sich die Motorleistung verringert. Diemaximale Anhängelast muss je 1000 m Höhe
um 10 % reduziert werden.
Im Abschnitt "Technische Daten" könnenSie nachlesen, welche Gewichte und Anhängelasten für Ihr Fahrzeug gelten.
Seitenwind
)Berücksichtigen Sie die erhöhteSeitenwindempfindlichkeit.



Kühlung

Beim Ziehen eines Anhängers am Berg steigt
die Kühlflüssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von der Motordrehzahl abhängig.) Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo.
Die maximale Anhängelast bei Bergfahrten
hängt vom Grad der Steigung und von der
Außentemperatur ab.
Achten Sie auf jeden Fall besonders auf die Temperatur der Kühlflüssigkeit.


Bremsen

Bei Zugbetrieb verlängert sich der Bremsweg.
Um eine Erhitzung der Bremsen bei gebirgsähnlichen Abfahrten zu vermeiden, wird
die Verwendung der Motorbremse empfohlen.


Reifen
)Prüfen Sie den Reifendruck am
Zugfahrzeug und Anhänger und beachten Sie die empfohlenen Reifendruckwerte.



Beleuchtung
)Überprüfen Sie die elektrischeSignalanlage des Anhängers.
)Halten Sie beim Aufleuchten der Warnleuchte und der STOP-Leuchte an und stellen Sie den
Motor schnellstmöglich ab.

281Praktische Tipps





Zubehör
Die CITROËN-Vertragspartner halten ein umfassendes Sortiment von empfohlenen Zubehörteilen sowie Originalteilen für Sie bereit.
Diese Zubehör- und Originalteile wurden auf ihre Zuverlässigkeit und Sicherheit geprüft und zugelassen.
Sie sind alle für Ihr Fahrzeug geeignet, vom Hersteller empfohlen und fallen unter die CITROËN-Garantie.



"Komfort":

Windabweiser, Sonnenrollos, Heckscheibenrollo, Isotherm-Modul,Kleiderbügel an der Kopfstütze, Leselampe,Außenspiegel für Wohnwagen,Einparkhilfe, etc.


"Transportlösung":

Gepäckraumbodenteppich,
Kofferraumablagebox, Gepäckraumtrennnetz, Unterlegkeile, Dachquerstangen,
Fahrradträger, Skiträger, Dachbox,Anhängerkupplungen, Anhänger-Kabelsatz, ...
"Styling":
Schalthebelknauf, Aluminiumfußstütze,
Aluminiumfelgen, verchromte
Außenspiegelschalen, verchromte Zierleiste
des Türschwellers, ...
"Sicherheit:
Alarmanlagen, Steuer teil Hebeschutz, Systemzur Erkennung von gestohlenen Fahrzeugen,
Kindersitzerhöhungen, Alkoholtest, Erste-Hilfe-Kasten, Feuerlöscher, Warndreieck,Warnweste, Diebstahlsicherung für die Räder,Schneeketten, Gleitschutzsbezug, ...
Wird die Anhängerkupplung nicht von einem CITROËN-Vertragspartner montiert, so müssen bei der Montage unbedingt die Vorgaben des Herstellers befolgt werden.
*
Um ein Blockieren des Pedalwerks zu vermeiden:
- Vergewissern Sie sich, dass der Teppichschoner richtig positionier t und befestigt ist, - Legen Sie niemals mehrere Teppichschoner übereinander.



"Schutz":

Teppichschoner *
, mit den Seitenairbags
kompatible Sitzbezüge, Schmutzfänger, Schutzleisten der Türen, Schutzfolie für die Stoßfänger, Schutzbezug des Fahrzeugs, ...

"Multimedia":
Autoradios, Lenkradbedientasten für das Autoradio, Lautsprecher, Hi-Fi-Modul, Bluetooth-Freisprecheinrichtung, mobiles Navigationssystem,
halbintegrierte Halterung des mobilen
Navigationssystems, Radarwarnsystem, USB Box,
Rückfahrkamera, mobiler Videobildschirm und mobile
Videobildschirmhalterung, 230 V/50 Hz-Anschluss,
Netzadapter 230 V/12 V, WLAN on board, ...

Im CITROËN-Händlernetz erhalten Sie
außerdem Reinigungs- und Pflegemittel
(für innen und außen), darunter dieumweltfreundlichen Produkte der Serie"TECHNATURE" zum Auffüllen der Füllstände(Scheibenwaschflüssigkeit, ...), Lackstifte undSpraydosen, die dem Farbton Ihres Fahrzeugs genau entsprechen, Nachfüllpackungen (Patrone für das provisorische Reifenpannenhilfeset, ...) etc.



Einbau vonFunksprechanlagen

Vor dem Nachrüsten vonRadiokommunikationssendern mit Außenantenne am Fahrzeug haben Sie die Möglichkeit, sich bei den CITROËN-Vertragspartnern
über die technischen Daten der Anlagen (Frequenzband, maximale Ausgangsleistung, Antennenposition, gerätespezifische Einbaubedingungen), die gemäß Richtlinie 2004/104/EG über die elektromagnetische Verträglichkeitvon Kraftfahrzeugen montiert werden können, zu informieren.



Der Einbau eines nicht von CITROËN empfohlenen elektrischen Gerätsoder Zubehörteils kann zu einer Betriebsstörung in der elektronischen Anlage Ihres Fahrzeugs und zu erhöhtem Verbrauch führen.
Wir bitten Sie, dies zur Kenntnis zunehmen und empfehlen Ihnen, sich an einen Ver treter der Marke CITROËN zu wenden, der Ihnen gerne die empfohlenen Geräte und Zubehörteile zeigt.



Je nach der im Land geltenden gesetzlichen Regelung sindSicherheitswesten, Warndreieck,Ersatzglühlampen und -sicherungen imFahr zeug mitzuführen.

Praktische Tipps

012

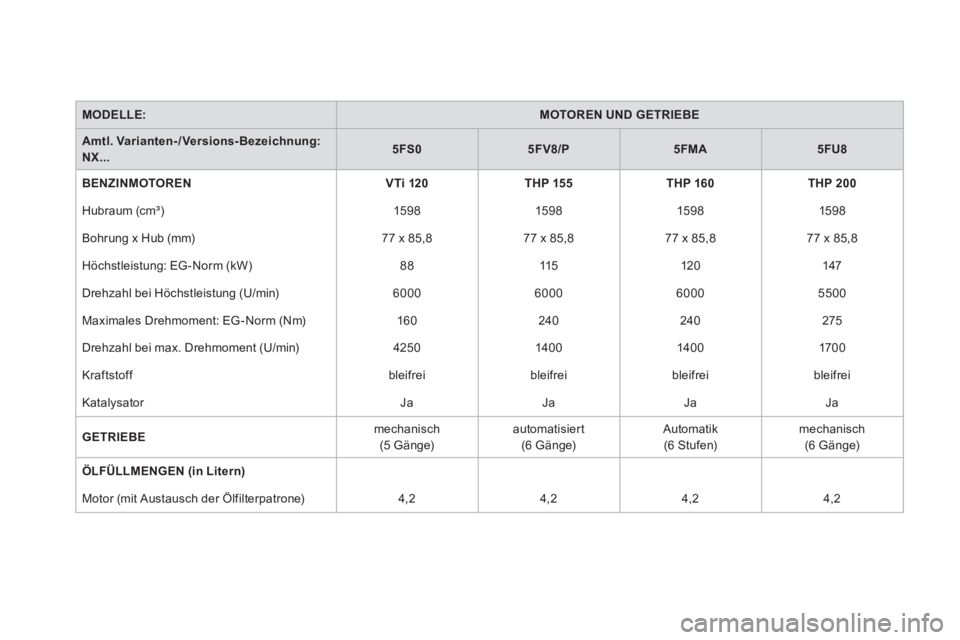

Technische Daten

MODELLE:MOTOREN UND GETRIEBE
Amtl. Varianten-/Versions-Bezeichnung: NX...5FS05FV8/P5FMA5FU8
BENZINMOTORENVTi 120THP 155 THP 160THP 200
Hubraum
(cm³)159 8
159 8
159 8
159 8
Bohrun
g x Hub (mm)
77 x 85,8
77 x 85,8 77 x 85,8 77 x 85,8
Höchstleistun
g: EG -Norm (kW) 88

115120147

Drehzahl bei Höchstleistung (U/min)
6000
6000
6000

5500

Maximales Drehmoment: EG-Norm (Nm)

160 240
240
275
Drehzahl bei max. Drehmoment
(U/min)

4250
1400

1400

1700

Kr
aftstoff bleifrei bleifreibleifreibleifrei
Katal
ysator Ja Ja JaJa
GETRIEB
E
mechanisch (5 Gänge)
automatisiert(6 Gänge)

Automatik(6 Stufen)mechanisch (6 Gänge)
ÖLFÜLLMENGEN (in Litern)

Motor
(mit Austausch der Ölfilterpatrone) 4,2
4,2
4,2
4,2
