263Praktische Tipps
1.Bremsleuchten/Standleuchten (P21/5W).

2. Standlicht (Dioden).

3. Blinkleuchten (PY21W bernsteingelb)
.

4. Rückfahrleuchten (P21W).

5. Nebelleuchten (P21W).

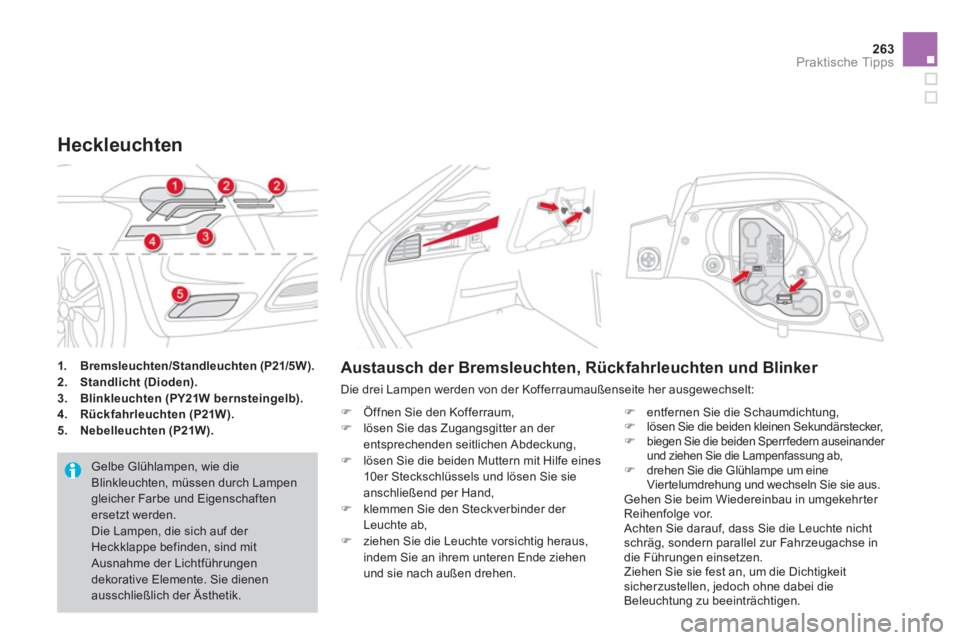

Heckleuchten
Gelbe Glühlampen, wie die Blinkleuchten, müssen durch Lampen gleicher Farbe und Eigenschaftenersetzt werden.
Die Lampen, die sich auf der Heckklappe befinden, sind mit Ausnahme der Lichtführungen dekorative Elemente. Sie dienenausschließlich der Ästhetik.
Austausch der Bremsleuchten, Rückfahrleuchten und Blinker
Die drei Lampen werden von der Kofferraumaußenseite her ausgewechselt:
)
Öffnen Sie den Kofferraum,)
lösen Sie das Zugangsgitter an der entsprechenden seitlichen Abdeckung, )
lösen Sie die beiden Muttern mit Hilfe eines10er Steckschlüssels und lösen Sie sie
anschließend per Hand,) klemmen Sie den Steckverbinder der
Leuchte ab,
) ziehen Sie die Leuchte vorsichtig heraus,
indem Sie an ihrem unteren Ende ziehen und sie nach außen drehen.
) entfernen Sie die Schaumdichtung, )
lösen Sie die beiden kleinen Sekundärstecker,)biegen Sie die beiden Sperrfedern auseinander
und ziehen Sie die Lampenfassung ab,) drehen Sie die Glühlampe um eineViertelumdrehung und wechseln Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Achten Sie darauf, dass Sie die Leuchte nichtschräg, sondern parallel zur Fahrzeugachse in
die Führungen einsetzen.
Ziehen Sie sie fest an, um die Dichtigkeit sicherzustellen, jedoch ohne dabei die
Beleuchtung zu beeinträchtigen.

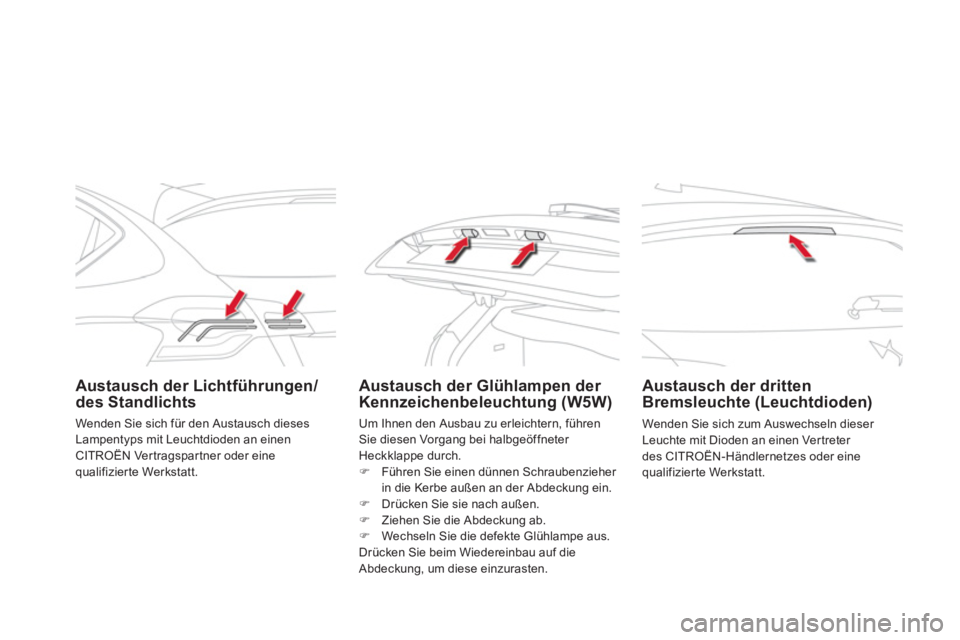

Austausch der Lichtführungen/
des Standlichts Austausch der Glühlampen der Kennzeichenbeleuchtung (W5W)

Austausch der dritten
Bremsleuchte (Leuchtdioden)
Wenden Sie sich zum Auswechseln dieser
Leuchte mit Dioden an einen Vertreter
des CITROËN-Händlernetzes oder eine qualifizierte Werkstatt. W
enden Sie sich für den Austausch diesesLampentyps mit Leuchtdioden an einenCITROËN Ver tragspar tner oder eine qualifizierte Werkstatt. Um Ihnen den Ausbau zu erleichtern,
führenSie diesen Vorgang bei halbgeöffneter Heckklappe durch.)
Führen Sie einen dünnen Schraubenzieher
in die Kerbe außen an der Abdeckung ein.) Drücken Sie sie nach außen. )
Ziehen Sie die Abdeckung ab. )
Wechseln Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf dieAbdeckung, um diese einzurasten.

265
Praktische Tipps



















Austausch einer Sicherung

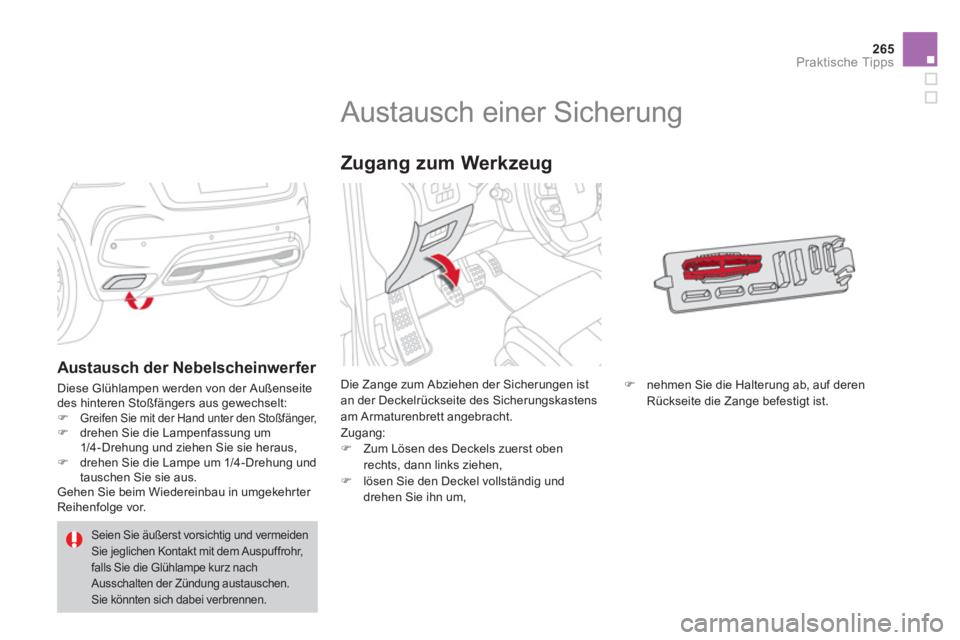

Die Zange zum Abziehen der Sicherungen istan der Deckelrückseite des Sicherungskastensam Armaturenbrett angebracht.
Zugang: ) Zum Lösen des Deckels zuerst oben rechts, dann links ziehen, )
lösen Sie den Deckel vollständig und
drehen Sie ihn um,
Zugang zum Werkzeug
) nehmen Sie die Halterung ab, auf derenRückseite die Zange befestigt ist.
Austausch der Nebelscheinwerfer
Diese Glühlampen werden von der Außenseite
des hinteren Stoßfängers aus gewechselt: )Greifen Sie mit der Hand unter den Stoßfänger,)drehen Sie die Lampenfassung um
1/4 - Drehung und ziehen Sie sie heraus, )drehen Sie die Lampe um 1/4-Drehung und
tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter Reihenfolge vor.
Seien Sie äußerst vorsichtig und vermeiden Sie jeglichen Kontakt mit dem Auspuffrohr, falls Sie die Glühlampe kurz nach Ausschalten der Zündung austauschen. Sie könnten sich dabei verbrennen.

Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde so konzipier t, dass sie mit der elektrischen Serien- oder Sonderausstattung störungsfreifunktioniert.
Bitte wenden Sie sich an einen Vertreter desCITROËN-Händlernetzes oder eine qualifizierte Werkstatt, bevor Sie noch weitere elektrische Zubehörteile oder Ausstattungen einbauen.
Für die Behebung von Funktionsstörungen, deren Ursache der Einbau und die Ver wendung von elektrischem Zubehör ist, welches nicht von CITROËN geliefer t und empfohlen wird und/oder nicht nach den entsprechendenRichtlinien des Herstellers eingebautwurde, übernimmt CITROËN grundsätzlichkeine Haftung, leistet keinen Ersatz und erstattet nicht die daraus entstandenenInstandsetzungskosten, insbesonderewenn der Verbrauch aller angeschlossenenZubehörgeräte mehr als 10 mA beträgt.

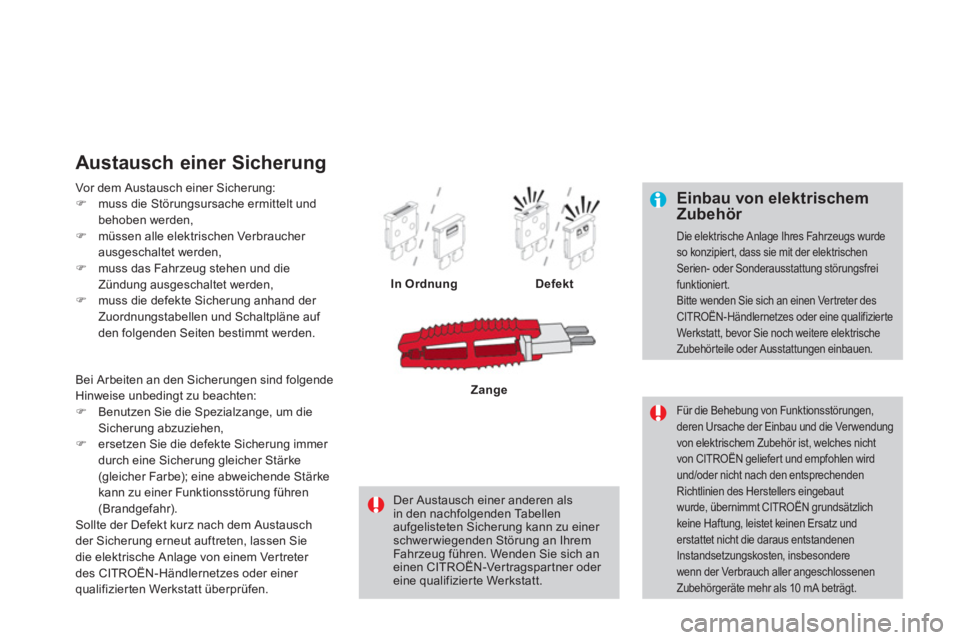

Vor dem Austausch einer Sicherung:)muss die Störungsursache ermittelt und
behoben werden,
)müssen alle elektrischen Verbraucher ausgeschaltet werden, )muss das Fahrzeug stehen und die
Zündung ausgeschaltet werden, )muss die defekte Sicherung anhand der
Zuordnungstabellen und Schaltpläne auf
den folgenden Seiten bestimmt werden.
Austausch einer Sicherung
In OrdnungDefekt
Der Austausch einer anderen alsin den nachfolgenden Tabellen aufgelisteten Sicherung kann zu einer schwerwiegenden Störung an Ihrem Fahr zeug führen. Wenden Sie sich aneinen CITROËN-Vertragspartner oder eine qualifizierte Werkstatt.Zan
geBei Arbeiten an den Sicherungen sind folgende Hinweise unbedingt zu beachten: )Benutzen Sie die Spezialzange, um dieSicherung abzuziehen,
)ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher Farbe); eine abweichende Stärkekann zu einer Funktionsstörung führen (Brandgefahr).Sollte der Defekt kurz nach dem Austausch
der Sicherung erneut auftreten, lassen Sie
die elektrische Anlage von einem Vertreter
des CITROËN-Händlernetzes oder einer
qualifizierten Werkstatt überprüfen.

267
Praktische Tipps

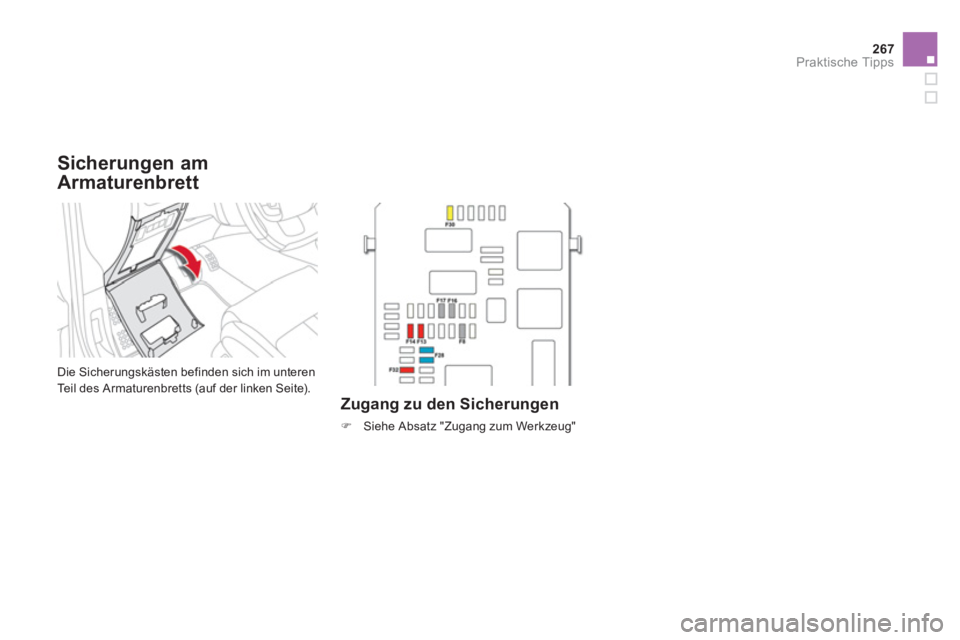

Sicherungen am
Armaturenbrett
Die Sicherungskästen befinden sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
) Siehe Absatz "Zugang zum Werkzeug"

Sicherungskasten Nr. 1
SicherungsnummerStärkeAbgesicherter Stromkreis
F8
3 A Sirene Alarmanlage, Steuergerät Alarmanlage.
F13 10 A
Zigarettenanzünder.
F1410 A
12 V-Steckdose Kofferraum.
F1
63 A Beleuchtung großes multifunktionales Staufach,
Leselampen hinten, Beleuchtung Handschuhfach.
F17
3 A Beleuchtung Sonnenblende, Leselampen vorne.
F2
815 A Autoradio, Autoradio (Nachrüstung).
F3
020 A Heckscheibenwischer.
F32 10 A
Hi-Fi-V
erstärker.
Sicherun
gskasten Nr. 2
Sicherung Nr.StärkeAbgesicherter Stromkreis
F3615 A
12 V- A nschluss hinten
F37
- Nicht belegt
F38
- Nicht belegt
F3
9- Nicht belegt
F4
025 A
230 V/50 Hz-Anschluss
Sicherungstabellen

269Praktische Tipps

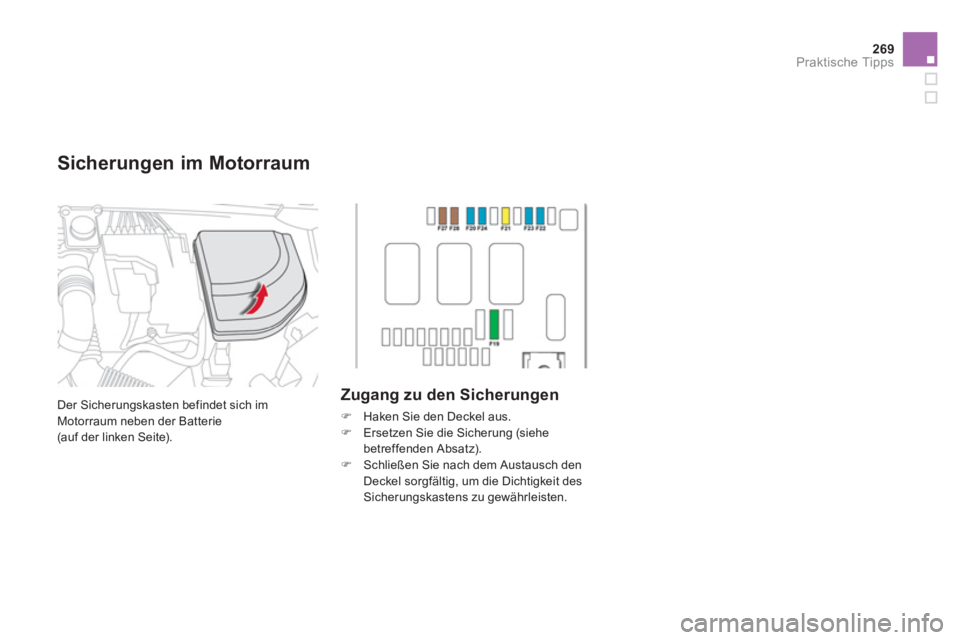

Der Sicherungskasten befindet sich imMotorraum neben der Batterie(auf der linken Seite).
Zugang zu den Sicherungen
)
Haken Sie den Deckel aus.
)
Ersetzen Sie die Sicherung (siehe betreffenden Absatz). )
Schließen Sie nach dem Austausch denDeckel sorgfältig, um die Dichtigkeit des Sicherungskastens zu gewährleisten.



Sicherungen im Motorraum

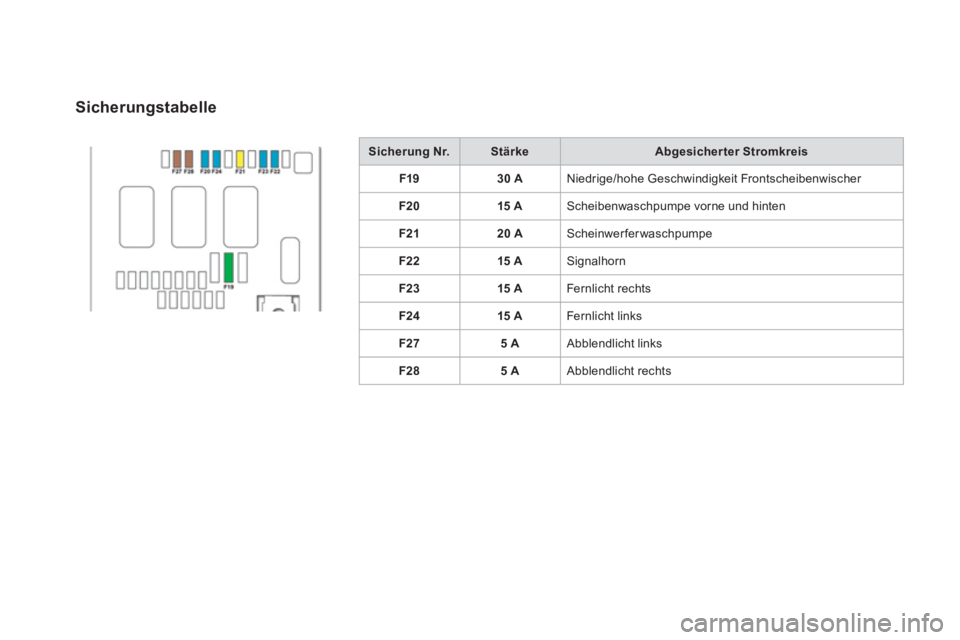

Sicherung Nr.StärkeAbgesicherter Stromkreis
F1
930 A
Niedrige/hohe Geschwindigkeit Frontscheibenwischer
F20 15 A
Scheibenwaschpumpe vorne und hinten
F2120 A Scheinwerferwaschpumpe
F2215 A
Signalhorn
F2
315 A
Fernlicht rechts
F2415 A
Fernlicht links
F275 A Abblendlicht links
F2
85 A Abblendlicht rechts
Sicherungstabelle
