2013 CITROEN DS4 Betriebsanleitungen (in German)

215
Fahrbetrieb

Übergang des Motors in den Modus START
Die Kontrollleuchte "ECO"
erlischt und der Motor startet automatisch erneut:


- wenn
Sie bei einem Schaltgetriebedas Kupplungspedal bis zum Anschlag durchtreten,

- wenn Sie beim automatisierten
Sechsgang-Schaltgetriebe:
●
den Gangwahlhebel auf Position Aoder Msetzen und Ihren Fuß vom Bremspedal nehmen,●oder den Gangwahlhebel auf Nsetzen, das
Bremspedal loslassen und den Gangwahlhebel
auf Position Aoder AMschalten,●
oder den Rückwärtsgang einlegen.


Spezielle Situationen: AutomatischesAuslösen des Modus START

Wenn die Deaktivierung im Modus STOP durchgeführt wurde, wird der Motor sofort wieder gestartet.

Bei einem Schaltgetriebe im Modus STOP leuchtet bei einem Gangwechsel ohne komplettes Auskuppeln eineKontrollleuchte auf oder eine Warnmeldung mit dem Hinweis, das Kupplungspedal für einen Neustart des Motors erneut
durchzutreten, wird angezeigt.


Drücken Sie jederzeit die Taste "ECO OFF",
um das System zu deaktivieren.
Die Deaktivierung wird durch Aufleuchten der
Kontrollleuchte der Betätigung in Verbindung
mit der Anzeige einer Meldung signalisiert.

Deaktivierung
In diesem Fall blinkt die "ECO"-
Kontrollleuchte einige Sekunden underlischt dann wieder.
Diese Funktion ist völlig normal.
Aus Sicherheitsheits- oder Komfortgründen wird der Modus START automatisch ausgelöst, wenn:
- Sie die Fahrer tür öffnen,
- Sie den Sicherheits
gurt des Fahrers lösen,
- die Fahrzeuggeschwindigkeit 25 km/hbei einem Schaltgetriebe oder 11 km/hbei einem automatisierten Sechsgang-Schaltgetriebe überschreitet,
- die elektrische Feststellbremse gerade
angezogen wird,
- bestimmte Bedingungen (Ladezustand
der Batterie, Motortemperatur,
Bremsunterst
ützung, Einstellung der
Klimaanlage etc.) dies erfordern, um die
Kontrolle des System oder des Fahrzeugssicherzustellen.

Das System wird bei jedem Neustart mit dem Schlüssel wieder aktiviert.
Aktivierung

Dieses System erforder t eine Batterie mit spezieller
Te c h n o l ogie und speziellen Eigenschaften (Te i l e n u m m e r i m C I T R OËN-Händlernetz oder bei einer qualifizierten Werkstatt erhältlich).
Der Einbau einer anderen als die von CITROËN
empfohlenen Batterie, kann zu Funktionsstörungen
des Systems führen. Bei einer Funktionsst
örung blinkt die Taste
"ECO OFF"
und leuchtet anschließend ununterbrochen auf.
Lassen Sie das System von einem CITROËN-Vertragspartner oder einer qualifizier ten Werkstatt überprüfen.


Funk tionsstörung
War tung

Vor sämtlichen Arbeiten im Motorraum, sollten Sie das Stop & Star t-System deaktivieren um die mit dem automatischenAuslösen des Modus STA R T verbundene Verletzungsgefahr zu vermeiden.

Das Stop & Star t-System ist nachmodernster Technik ausgelegt.Jeder Eingriff an diesem Batterietypist ausschließlich von einem CITROËN-Vertragspartner oder einer qualifizier ten Werkstatt durchzuführen. Drücken
Sie erneut auf die Taste "ECO OFF".Das System ist wieder aktiv; Dies wird durch das Erlöschen der Kontrollleuchte der Betätigung und der Anzeige einer Meldungsignalisiert.
Bei einer Funktionsstörung im ModusSTOP, kann es passieren, dass der Motor abstirbt. Sämtliche Kontrollleuchten des Kombiinstrumentes leuchten auf. Je nach Ausführung kann ebenfalls eineWarnmeldung angezeigt werden mit demHinweis, den Wählhebel in den Leerlauf (N)
zu stellen und das Bremspedal zu treten.Es ist dann erforderlich, die Zündungauszuschalten und diese dann erneut mit dem Schlüssel einzuschalten.

217Fahrbetrieb





AFIL-Spurassistent

System, das das unbeabsichtigte Überfahren einer Längsmarkierung auf der Fahrbahn erkennt (durchgezogene oder unterbrochene Linie).
Unter der Stoßstange angebrachte Sensoren
lösen bei einer Abweichung des Fahrzeugs Alarm aus (bei über 80 km/h).
Der Spurassistent ist vor allem optimal
geeignet für den Einsatz auf Autobahnen undSchnellstraßen.
Einschalten
)
Drücken Sie auf diesen Schalter, die
Kontrollleuchte schaltet sich ein.
Er entbindet den Fahrer jedoch grundsätzlich nicht von seiner Aufmerksamkeit oder Verantwortung.
Ausschalten
Die Warnung erfolgt durch Vibrationsalarm in der Sitzfläche des Fahrersitzes:
- auf der rechten Seite, wenn dieFahrbahnmarkierung nach rechts überfahren
wird,
- au
f der linken Seite, wenn die Fahrbahnmarkierung nach links über fahren
wird.
Beim Betätigen des Blinkers und noch etwa
2
0 Sekunden nach dem Ausschalten des Blinkerswird kein Alarm ausgelöst.Es kann Alarm ausgelöst werden, wenn eine
Richtungsmarkierung (Pfeil) oder eine von der Norm abweichende Markierung (Graffiti) überfahren wird.
Erkennung
Funk tionsst
örung


Die Erkennung kann behindert werden:


- wenn die Sensoren verunreinigtsind (Schmutz, Schnee, ...)

- wenn die Fahrbahnmarkierungen abgenutzt sind,

- wenn Fahrbahnmarkierungund Straßenbelag nur wenig kontrastieren.
)
Drücken Sie erneut auf den Schalter, die
Kontrollleuchte erlischt.
Der Betriebszustand bleibt beim Ausschalten
der Zündung gespeichert. Bei einer Störun
g leuchtet dieService-Kontrolleuchte auf, wobei gleichzeitig ein akustisches Signal ertönt und eine Meldung erscheint.
Wenden Sie sich an einen CITROËN-Vertragspartner oder eine qualifizierte Werkstatt.

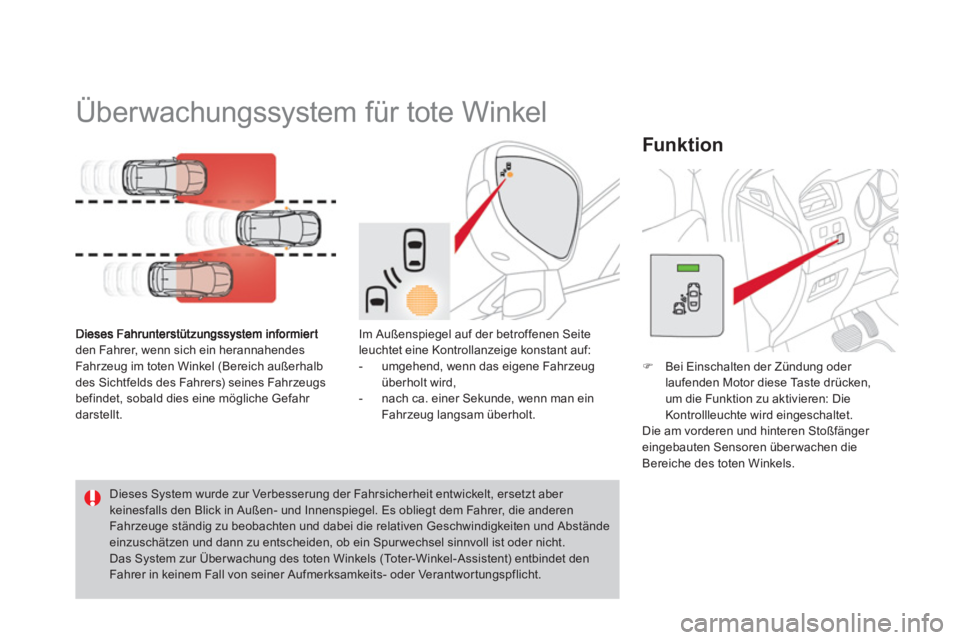

Überwachungssystem für tote Winkel
den Fahrer, wenn sich ein herannahendes
Fahr zeug im toten Winkel (Bereich außerhalb
des Sichtfelds des Fahrers) seines Fahrzeugs
befindet, sobald dies eine mögliche Gefahr darstellt.

Funk tion


Dieses System wurde zur Verbesserung der Fahrsicherheit entwickelt, ersetzt aber keinesfalls den Blick in Außen- und Innenspiegel. Es obliegt dem Fahrer, die anderen Fahr zeuge ständig zu beobachten und dabei die relativen Geschwindigkeiten und Abstände einzuschätzen und dann zu entscheiden, ob ein Spur wechsel sinnvoll ist oder nicht.
Das System zur Über wachung des toten Winkels (Toter-Winkel-Assistent) entbindet denFahrer in keinem Fall von seiner Aufmerksamkeits- oder Verantwortungspflicht.
)Bei Einschalten der Zündung oder
laufenden Motor diese Taste drücken,um die Funktion zu aktivieren: Die Kontrollleuchte wird eingeschaltet.
Die am vorderen und hinteren Stoßfänger eingebauten Sensoren über wachen die
Bereiche des toten Winkels. Im Außenspie
gel auf der betroffenen Seite leuchtet eine Kontrollanzeige konstant auf:


- umgehend, wenn das eigene Fahrzeug überholt wird,

- nach ca. einer Sekunde, wenn man einFahrzeug langsam überholt.

219Fahrbetrieb

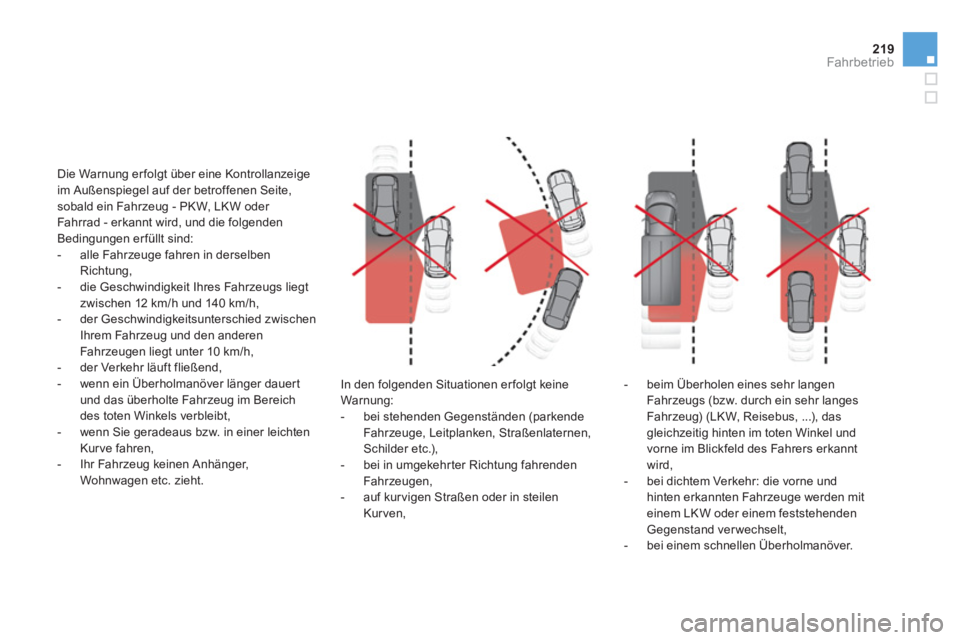

In den folgenden Situationen erfolgt keineWarnung:
- bei stehenden Gegenständen (parkendeFahrzeuge, Leitplanken, Straßenlaternen,Schilder etc.),
- bei in umgekehrter Richtung fahrenden Fahrzeugen,
- auf kurvigen Straßen oder in steilenKurven, Die Warnun
g erfolgt über eine Kontrollanzeige
im Außenspiegel auf der betroffenen Seite, sobald ein Fahrzeug - PKW, LKW oder
Fahrrad - erkannt wird, und die folgenden
Bedingungen erfüllt sind:


- alle Fahrzeuge fahren in derselbenRichtung,

- die Geschwindigkeit Ihres Fahrzeugs liegt
zwischen 12 km/h und 140 km/h,

- der Geschwindigkeitsunterschied zwischen Ihrem Fahrzeug und den anderen
Fahr zeugen liegt unter 10 km/h,

- der Verkehr läuft fließend,

- wenn ein Überholmanöver länger dauert
und das überholte Fahrzeug im Bereich
des toten Winkels verbleibt,

- wenn Sie
geradeaus bzw. in einer leichten Kurve fahren,

- Ihr Fahrzeug keinen Anhänger, Wohnwagen etc. zieht.
- beim
Überholen eines sehr langen
Fahr zeugs (bzw. durch ein sehr langes
Fahr zeug) (LKW, Reisebus, ...), dasgleichzeitig hinten im toten Winkel und
vorne im Blickfeld des Fahrers erkannt
wird,

-
bei dichtem Verkehr: die vorne und hinten erkannten Fahrzeuge werden miteinem LK W oder einem feststehenden Gegenstand verwechselt,

- bei einem schnellen Überholmanöver.

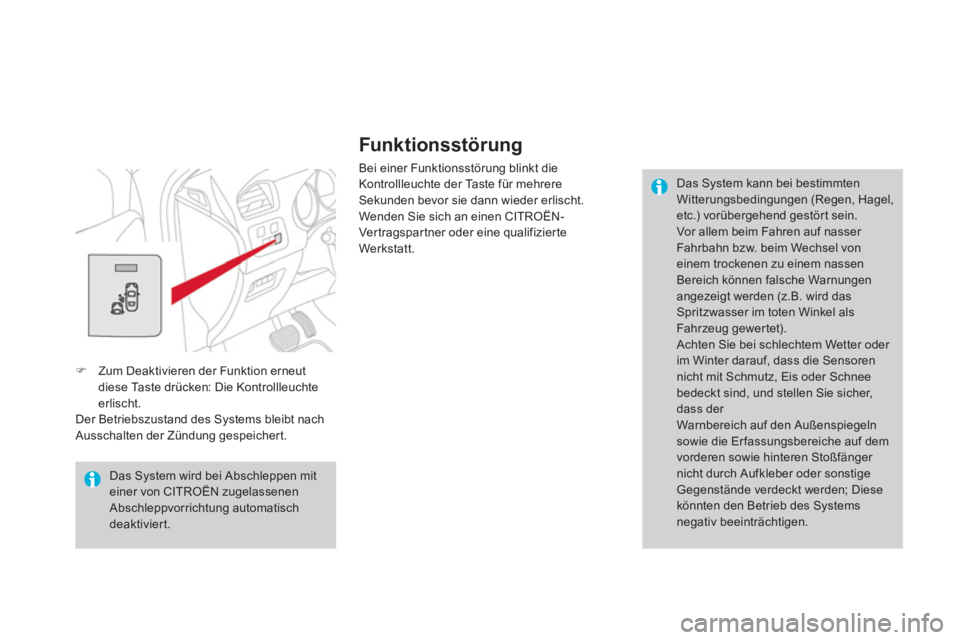

Funk tionsstörung

Bei einer Funktionsstörung blinkt die
Kontrollleuchte der Taste für mehrere Sekunden bevor sie dann wieder erlischt.
Wenden Sie sich an einen CITROËN-
Ver tragspar tner oder eine qualifizier te
Werkstatt.

Das System kann bei bestimmten Witterungsbedingungen (Regen, Hagel, etc.) vorübergehend gestört sein.
Vor allem beim Fahren auf nasser Fahrbahn bzw. beim Wechsel voneinem trockenen zu einem nassen Bereich können falsche Warnungen angezeigt werden (z.B. wird dasSpritzwasser im toten Winkel alsFahr zeug gewertet).
Achten Sie bei schlechtem Wetter oder im Winter darauf, dass die Sensoren nicht mit Schmutz, Eis oder Schnee bedeckt sind, und stellen Sie sicher,dass der
Warnbereich auf den Außenspiegeln sowie die Erfassungsbereiche auf dem vorderen sowie hinteren Stoßfänger nicht durch Aufkleber oder sonstige Gegenstände verdeckt werden; Diesekönnten den Betrieb des Systemsnegativ beeinträchtigen.

)Zum Deaktivieren der Funktion erneut diese Ta ste drücken: Die Kontrollleuchte erlischt.
Der Betriebszustand des Systems bleibt nachAusschalten der Zündung gespeichert.
Das System wird bei Abschleppen mit einer von CITROËN zugelassenen Abschleppvorrichtung automatisch deaktiviert.

221Fahrbetrieb

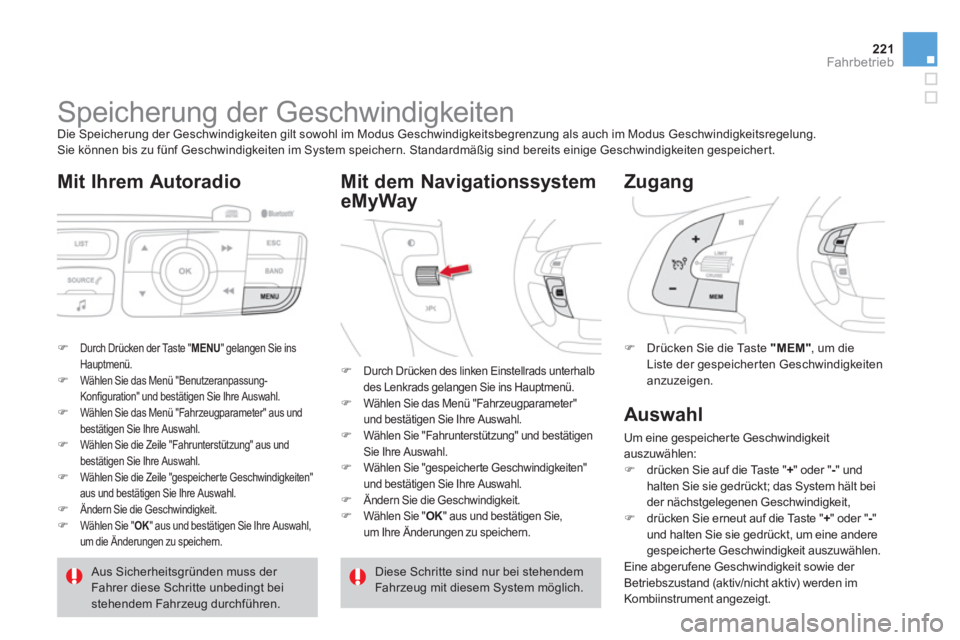

Speicherung der Geschwindigkeiten
Die Speicherung der Geschwindigkeiten gilt sowohl im Modus Geschwindigkeitsbegrenzung als auch im Modus Geschwindigkeitsregelung.
Sie können bis zu fünf Geschwindigkeiten im System speichern. Standardmäßig sind bereits einige Geschwindigkeiten gespeichert.

Mit Ihrem Autoradio
)Durch Drücken der Taste "MENU" gelangen Sie insHauptmenü.)Wählen Sie das Menü "Benutzeranpassung-
Konfiguration" und bestätigen Sie Ihre Auswahl.)Wählen Sie das Menü "Fahrzeugparameter" aus und
bestätigen Sie Ihre Auswahl.)Wählen Sie die Zeile "Fahrunterstützung" aus und
bestätigen Sie Ihre Auswahl.)Wählen Sie die Zeile "gespeicherte Geschwindigkeiten" aus und bestätigen Sie Ihre Auswahl.) Ändern Sie die Geschwindigkeit.)Wählen Sie "OK
" aus und bestätigen Sie Ihre Auswahl,
um die Änderungen zu speichern.
Mit dem Navigationssystem
eMyWay
) Drücken Sie die Taste "MEM"
, um die Liste der gespeicherten Geschwindigkeiten
anzuzeigen.

Zugang
Aus Sicherheitsgründen muss der Fahrer diese Schritte unbedingt bei stehendem Fahrzeug durchführen.
)
Durch Drücken des linken Einstellrads unterhalbdes Lenkrads gelangen Sie ins Hauptmenü. )
Wählen Sie das Menü "Fahrzeugparameter" und bestätigen Sie Ihre Auswahl.)
Wählen Sie "Fahrunterstützung" und bestätigen Sie Ihre Auswahl. )
Wählen Sie "gespeicherte Geschwindigkeiten" und bestätigen Sie Ihre Auswahl.) Ändern Sie die Geschwindigkeit.)
Wählen Sie "OK" aus und bestätigen Sie,um Ihre Änderungen zu speichern.
Diese Schritte sind nur bei stehendemFahr zeug mit diesem System möglich.

Auswahl

Um eine gespeicherte Geschwindigkeitauszuwählen:)
drücken Sie auf die Taste " + " oder "- " undhalten Sie sie gedrückt; das System hält bei
der nächstgelegenen Geschwindigkeit, ) drücken Sie erneut auf die Taste " +
" oder "-"
und halten Sie sie gedrückt, um eine andere gespeicherte Geschwindigkeit auszuwählen.
Eine abgerufene Geschwindigkeit sowie der
Betriebszustand (aktiv/nicht aktiv) werden im
Kombiinstrument angezeigt.

System, das eine Überschreitungder vom Fahrer einprogrammierten
Fahr zeuggeschwindigkeit verhinder t.
Bei Erreichen der Geschwindigkeitsgrenze
bleibt das Gaspedal ohne Wirkung.





Geschwindigkeitsbegrenzer

Der Geschwindigkeitsbegrenzer entbindet den Fahrer grundsätzlich weder von der Einhaltung der Geschwindigkeitsbegrenzungen noch von seiner Aufmerksamkeit oder Verantwortung.
Die Bedienung desGeschwindigkeitsbegrenzers erfolgt über denHebel am Lenkrad.
1.Drehschalter zur Anwahl des Begrenzers
2. Ta s t e z u r Ve r r i ngerung des
programmierten Wertes 3. Taste zur Erhöhung des programmierten Wertes 4.Taste zum Ein-/Ausschalten der
Begrenzungsfunktion
5
.Taste zur Anzeige der Liste mit den gespeicherten Geschwindigkeiten.(siehe Abschnitt "Speichern der
Geschwindigkeiten")





Bedienungsschalter am Lenkrad
Die programmierten Daten werden im
Kombiinstrument angezeigt
6
. Anzeige Ein/Aus der Begrenzungsfunktion
7. Anzeige für Auswahl des Begrenzermodus8. Wer t der programmierten Geschwindigkeit 9.
Auswahl einer gespeicherten
Geschwindigkeit.
(siehe Abschnit "Speichern der Geschwindigkeiten")

Anzeigen im Kombiinstrument
Funk tion
Der Geschwindigkeitsbegrenzer wird manuelleingeschaltet
: Die programmierte Geschwindigkeit tmuss dazu mindestens 30 km/h betragen.Durch Betätigung des Bedienungsschalters von Handwird der Geschwindigkeitsbegrenzer ausgeschaltet.Durch kräftiges Treten des Gaspedals über den
Widerstandspunkt hinaus kann die programmierte
Geschwindigkeit vorübergehend überschritten werden.
Um zur programmierten Geschwindigkeit zurückzukehren, genügt es, das Gaspedal wieder
loszulassen. Die programmierte Geschwindigkeit bleibt beim Ausschalten der Zündung gespeichert.
