IX
151
CONDUCERE

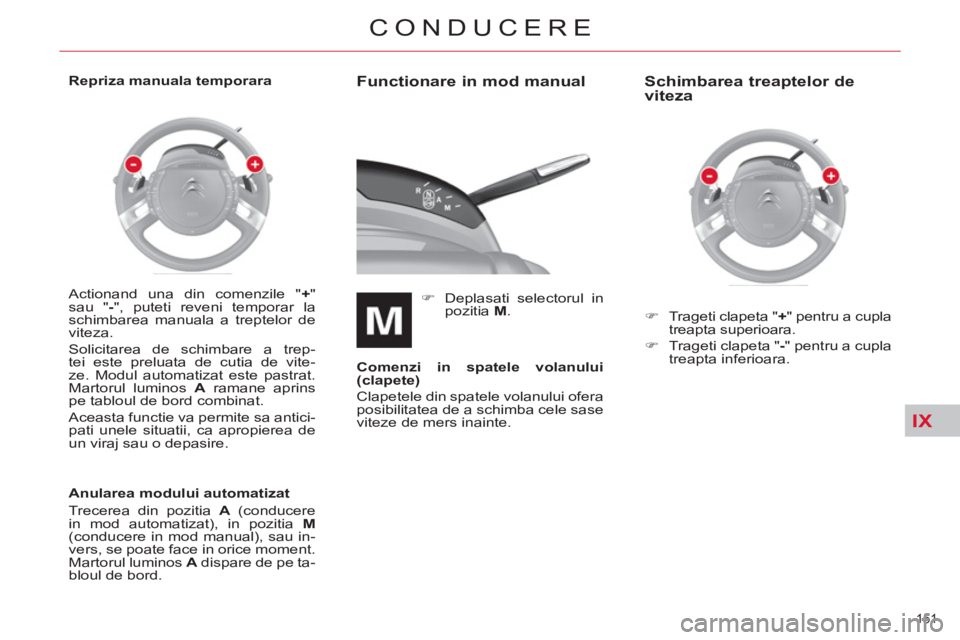

Functionare in mod manual



)
Deplasati selectorul in
pozitia M
.

Comenzi in spatele volanului
(clapete)

Clapetele din spatele volanului ofera
posibilitatea de a schimba cele sase
viteze de mers inainte.


Schimbarea treaptelor de
viteza


)
Trageti clapeta " +
" pentru a cupla
treapta superioara.

)
Trageti clapeta " -
" pentru a cupla
treapta inferioara. Actionand una din comenzile " +
"
sau " -
", puteti reveni temporar la
schimbarea manuala a treptelor de
viteza.
Solicitarea de schimbare a trep-
tei este preluata de cutia de vite-
ze. Modul automatizat este pastrat.
Martorul luminos A
ramane aprins
pe tabloul de bord combinat.
Aceasta functie va permite sa antici-
pati unele situatii, ca apropierea de
un viraj sau o depasire.

Anularea modului automatizat
Trecerea din pozitia A
(conducere
in mod automatizat), in pozitia M

(conducere in mod manual), sau in-
vers, se poate face in orice moment.
Martorul luminos A
dispare de pe ta-
bloul de bord.

Repriza manuala temporara

IX
152
CONDUCERE

Accelerare

Pentru a obtine o acceleratie optima
(de exemplu: pentru depasirea unui
vehicul), este sufi cient sa depasiti
punctul de rezistenta situat la ca-
patul cursei pedalei de acceleratie,
apasand ferm pedala.


Vehicul oprit, motor in
functiune
In caz de stationare prelungita cu
motorul in functiune, cutia de viteze
trece automat la punctul mort N
.


Oprirea vehiculului

Inainte de a opri motorul puteti alege:


)
sa lasati cutia de viteze la punc-
tul mort; plasati selectorul in po-
zitia N
.

)
sa lasati cutia de viteze angajata
intr-o treapta ( R
, A
sau M
); pla-
sati selectorul in pozitia dorita. In
acest caz, vehiculul nu va putea
fi deplasat.
In orice caz, este obligatoriu ca fra-
na de stationare sa fi e actionata.
Verifi cati pe afi sajul din bord prezen-
ta martorului de frana de stationare.

Nu utilizati acceleratia pen-
tru a mentine vehicululul
imobilizat in panta. Utilizati
pedala de frana sau frana
de stationare electrica.
Inainte de orice interventie in com-
partimentul motor, verifi cati ca se-
lectorul de viteze sa fi e la punctul
mort N
. Clapetele nu permit nici selectarea
punctului mort, nici a mersului inapoi
si nici decuplarea mersului inapoi.


- La oprire sau in cazul apropierii
de un semafor, cutia de viteze
retrogradeaza automat pana in
treapta I-a.

- In mod manual, nu este necesar
sa eliberati complet pedala de
acceleratie in timpul schimbarii
treptelor de viteza.

- Solicitarile de schimbare a vite-
zelor vor fi acceptate numai daca
regimul motorului le permit.

- Din motive de siguranta, in func-
tie de regimul motorului, cuplarea
treptelor inferioare de viteza se
poate efectua automat.


In caz de regim motor ridi-
cat (acceleratie puternica),
treapta superioara de viteza
nu se va cupla fara actiune
din partea conducatorului
asupra paletelor.

IX
153
CONDUCERE
Sistemul Stop & Start trece motorul
momentan în stare de veghe - mod
STOP - pe durata fazelor de oprire
din circulaţie (semafoare, ambute-
iaje, altele...). Motorul porneşte din
nou, automat, - mod START - imedi-
at ce doriţi să reporniţi. Repornirea
se efectuează instantaneu, rapid şi
în linişte.
Perfect adaptat pentru utilizare ur-
bană, sistemul Stop & Start permite
reducerea consumului de carburant,
a emisiilor de gaze poluante şi a ni-
velului sonor la opriri.

Functionare


Trecerea motorului în mod STOP
Martorul "ECO"
se aprinde
pe tabloul de bord şi motorul
trece în stare de veghe:


- la o cutie de viteze manuala
pilotata,
la o viteza mai mica de
8 km/h, apăsaţi pedala de frână
sau treceţi maneta de viteze în
poziţia N
. Dacă vehiculul este echipat, un con-
tor de timp cumulează timpul de
trecere în modul STOP pe durata
parcurgerii unui traseu. El se rese-
tează (aducere la zero) la fi ecare
punerea a contactului cu cheia.
Cazuri particulare: mod STOP
indisponibil

Nu alimentaţi cu carburant
când motorul este în mod
STOP; este imperativă între-
ruperea contactului cu cheia.
Pentru confort, în timpul unei ma-
nevre de parcare, modul STOP
este indisponibil timp de câteva
secunde după decuplarea marşa-
rierului.
Modul STOP nu modifi că funcţi-
ile vehiculului, cum ar fi frânarea,
asistarea direcţiei... Modul STOP nu se activea-
ză când:


- portiera conducătorului este des-
chisă,

- centura de siguranţă a conducă-
torului este decuplat
ă,

- viteza vehiculului nu a depăşit
10 km/h de la ultima pornire cu
cheia,

- frâna de staţionare electrică este
acţionată sau în curs de acţionare,

- menţinerea confortului termic în
habitaclu o necesită,

- dezaburirea este activată,

- unele condiţii punctuale (în-
cărcarea bateriei, temperatura
motorului, asistarea la frânare,
temperatura exterioară...) o ne-
cesită, pentru asigurarea contro-
lului sistemului.
În acest caz, martorul "ECO"
clipeşte
câteva secunde, apoi se stinge.

Această funcţionare este perfect
normală.

IX
154
CONDUCERE

Trecerea motorului în mod START
Cazuri particulare: declanşare
automată a modului START
În orice moment, apăsaţi pe coman-
da "ECO OFF"
, pentru a neutraliza
sistemul.
Aceasta este semnalată prin aprin-
derea martorului comenzii, însoţită
de un mesaj pe ecran.
Neutralizare

Reactivare

Apăsaţi din nou pe comanda "ECO
OFF"
.
Sistemul este din nou activ; aceasta
este semnalată prin stingerea marto-
rului comenzii şi un mesaj pe afi şaj. Martorul "ECO"
se stinge şi
motorul reporneste cu o cu-
tie manuala pilotata
:


- aduceţi maneta de viteze în po-
ziţia A
sau M
, eliberaţi pedala de
frână,

- sau cu maneta de viteze în pozi-
ţia N
şi pedala de frână eliberată,
treceţi maneta de viteze în pozi-
ţia A
sau M
,

- sau cuplaţi marşarierul.
Modul START se declan-
şează automat când:


- portiera conducătorului este
deschisă,

- centura de siguranţă a conducă-
torului este decuplată,


- viteza vehiculului depăşeşte 11 km/h
cu o cutie de viteze secvenţială,

- frâna de staţionare electrică este
în curs de acţionare,

- unele condiţii punctuale (în-
carcarea bateriei, temperatura
motorului, asistarea la frânare,
temperatura exterioară...) o ne-
cesită, pentru asigurarea contro-
lului sistemului sau al vehiculului.
În acest caz, martorul "ECO"
clipeşte
câteva secunde, apoi se stinge.

Această funcţionare este perfect
normală.



Dacă neutralizarea a fost efectuată
în modul STOP, motorul reporneşte
imediat.


Sistemul se reactivează automat,
la fi ecare nouă pornire cu cheia.

IX
155
CONDUCERE
În cazul defectării sistemului, marto-
rul comenzii "ECO OFF"
se aprinde
intermitent, însoţit de un semnal so-
nor, apoi rămâne aprins continuu.
Efectuaţi o verifi care în reţeaua
CITROËN sau de către un service
autorizat.
În caz de anomalie în mod STOP, este
posibil ca motorul să se oprească. În
acest caz este necesară tăierea con-
tactului şi apoi repornirea cu cheia.


Întreţinere

Anomalie de funcţionare


Înainte de orice intervenţie
sub capota motorului, ne-
utralizaţi sistemul Stop &
Start, pentru a evita orice risc de
rănire legat de o declanşare auto-
mată a modului START.
Acest sistem necesită o baterie 12 V
de tehnologie si de caracteristici
specifi ce (repere disponibile în re-
ţeaua CITROËN).
Montarea unei baterii neavand reper
CITROËN antrenează riscuri de dis-
funcţiuni ale sistemului.
Pentru a o încărca, utilizaţi un redresor
12 V şi nu inversaţi polarităţile.

Sistemul Stop & Start se
bazează pe o tehnologie
avansată. Pentru orice inter-
venţie asupra vehiculului dumnea-
voastră, adresaţi-vă unui service
autorizat ce dispune de competen-
ţa şi echipamentul adaptat, la nive-
lul pe care reţeaua CITROËN este
în măsură să vi-l asigure.

IX
156
CONDUCERE
CUTIE DE VITEZE AUTOMATA
Cutia de viteze automata poate ofe-
ri la alegere confortul automatiza-
rii complete sau posibilitatea de a
schimba manual treptele de viteza.
Asadar, puteti alege intre doua mo-
duri de a conduce:


- functionarea automata,
pentru
gestionarea electronica a trepte-
lor, din cutia de viteze,

- functionarea manuala,
pentru
cuplarea secventiala a treptelor
de catre conducator.


)
Mod automat: selector 1
in pozi-
tia D
.

)
Mod manual: selector 1
in pozi-
tia M
. Pozitia selectorului este afi sata pe
ecranele multifunctionale A si C, i
stanga tablului de bord si in partea
dreapta, pe ecranele multifunctiona-
le NaviDrive si MyWay.
O grila de pozitie, asociata selecto-
rului, va permite de asemenea sa
identifi cati pozitia selectata.
Pozitia P
poate fi dezanga-
jata numai cu apasarea pe-
dalei de frana.
La deschiderea unei usi, un
semnal sonor se aude daca selec-
torul nu este in pozitia P
.
Asigurati-va in toate circumstan-
tele ca selectroul este in pozitia P

inainte de a parasi vehiculul.
In cazul in care P
este afi sat pe ta-
bloul de bord si daca pozitia mane-
tei este diferita, aduceti maneta in
P
pentru a putea porni.
Nu apasati niciodata in acelasi timp
pedala de frana si cea de accele-
ratie. Franarea sau accelerarea
trebuie realizate numai cu piciorul
drept. In cazul actionarii simultane
a doua pedale, exista riscul deteri-
orarii cutiei de viteze.


Afisare pe tabloul de bord

Afi saj multifunctional A sau C Afi saj multifunctional
NaviDrive sau MyWay


Selectarea modului

IX
157
CONDUCERE


)

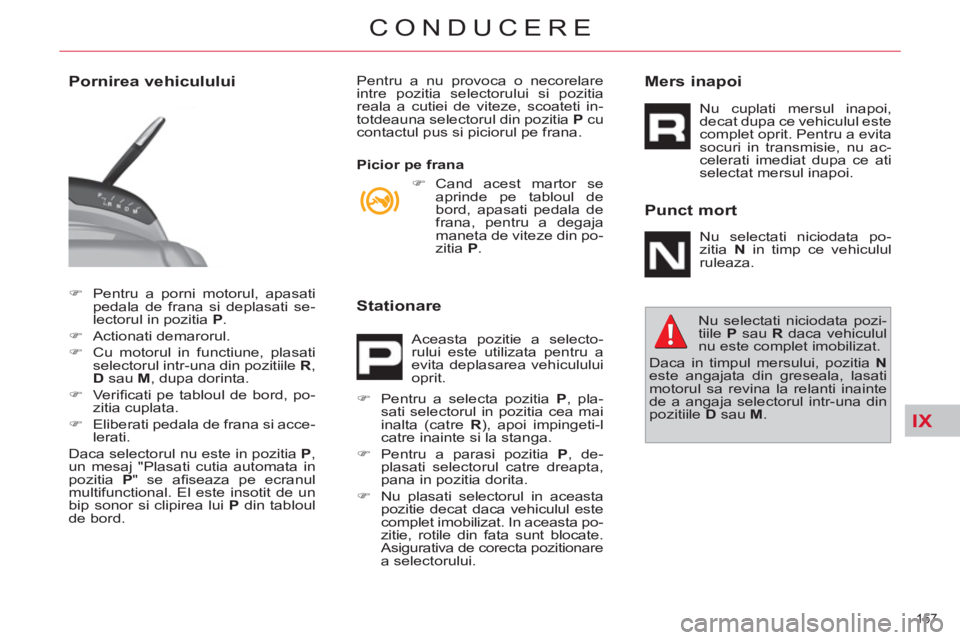

Pentru a porni motorul, apasati
pedala de frana si deplasati se-
lectorul in pozitia P
.

)
Actionati demarorul.

)
Cu motorul in functiune, plasati
selectorul intr-una din pozitiile R
,
D
sau M
, dupa dorinta.

)
Verifi cati pe tabloul de bord, po-
zitia cuplata.

)
Eliberati pedala de frana si acce-
lerati.
Daca selectorul nu este in pozitia P
,
un mesaj "Plasati cutia automata in
pozitia P
" se afi seaza pe ecranul
multifunctional. El este insotit de un
bip sonor si clipirea lui P
din tabloul
de bord.

Pornirea vehiculului
Pentru a nu provoca o necorelare
intre pozitia selectorului si pozitia
reala a cutiei de viteze, scoateti in-
totdeauna selectorul din pozitia P
cu
contactul pus si piciorul pe frana.


)
Cand acest martor se
aprinde pe tabloul de
bord, apasati pedala de
frana, pentru a degaja
maneta de viteze din po-
zitia P
.




Stationare



)
Pentru a selecta pozitia P
, pla-
sati selectorul in pozitia cea mai
inalta (catre R
), apoi impingeti-l
catre inainte si la stanga.

)
Pentru a parasi pozitia P
, de-
plasati selectorul catre dreapta,
pana in pozitia dorita.

)
Nu plasati selectorul in aceasta
pozitie decat daca vehiculul este
complet imobilizat. In aceasta po-
zitie, rotile din fata sunt blocate.
Asigurativa de corecta pozitionare
a selectorului.



Mers inapoi

Punct mort

Nu cuplati mersul inapoi,
decat dupa ce vehiculul este
complet oprit. Pentru a evita
socuri in transmisie, nu ac-
celerati imediat dupa ce ati
selectat mersul inapoi.
Nu selectati niciodata po-
zitia N
in timp ce vehiculul
ruleaza.

Nu selectati niciodata pozi-
tiile P
sau R
daca vehiculul
nu este complet imobilizat.
Daca in timpul mersului, pozitia N

este angajata din greseala, lasati
motorul sa revina la relanti inainte
de a angaja selectorul intr-una din
pozitiile D
sau M
. Aceasta pozitie a selecto-
rului este utilizata pentru a
evita deplasarea vehiculului
oprit.
Picior pe frana

IX
158

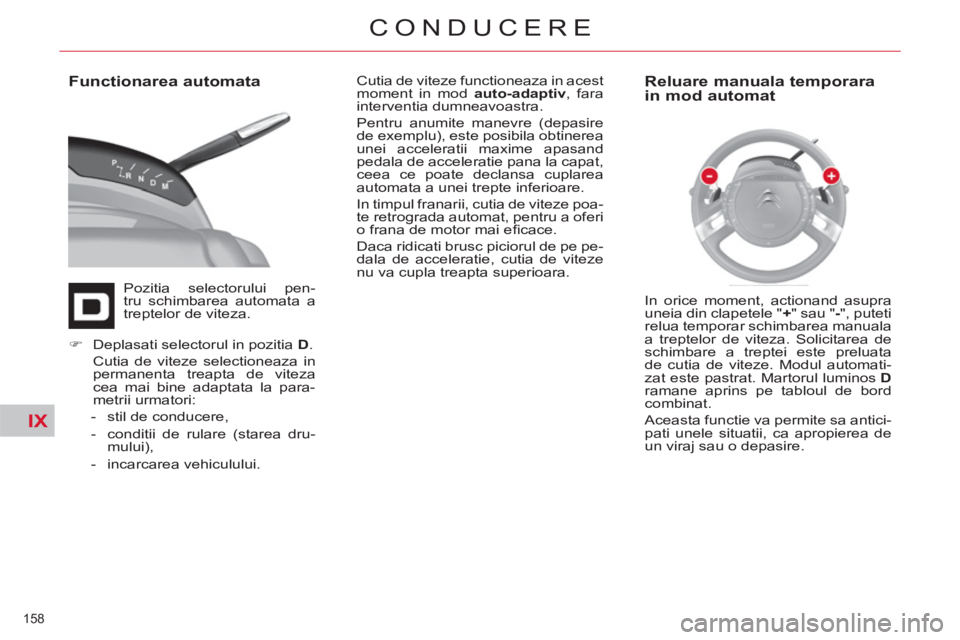

CONDUCERE

Functionarea automata

Pozitia selectorului pen-
tru schimbarea automata a
treptelor de viteza. Cutia de viteze functioneaza in acest
moment in mod auto-adaptiv
, fara
interventia dumneavoastra.
Pentru anumite manevre (depasire
de exemplu), este posibila obtinerea
unei acceleratii maxime apasand
pedala de acceleratie pana la capat,
ceea ce poate declansa cuplarea
automata a unei trepte inferioare.
In timpul franarii, cutia de viteze poa-
te retrograda automat, pentru a oferi
o frana de motor mai efi cace.
Daca ridicati brusc piciorul de pe pe-
dala de acceleratie, cutia de viteze
nu va cupla treapta superioara.


Reluare manuala temporara
in mod automat


)
Deplasati selectorul in pozitia D
.
Cutia de viteze selectioneaza in
permanenta treapta de viteza
cea mai bine adaptata la para-
metrii urmatori:


- stil de conducere,

- conditii de rulare (starea dru-
mului),

- incarcarea vehiculului.
In orice moment, actionand asupra
uneia din clapetele " +
" sau " -
", puteti
relua temporar schimbarea manuala
a treptelor de viteza. Solicitarea de
schimbare a treptei este preluata
de cutia de viteze. Modul automati-
zat este pastrat. Martorul luminos D

ramane aprins pe tabloul de bord
combinat.
Aceasta functie va permite sa antici-
pati unele situatii, ca apropierea de
un viraj sau o depasire.
