2013 CITROEN C4 SPACETOURER Ghiduri De Utilizare (in Romanian)

7
FAMILIARIZARE
Acest mod de deschidere a lunetei per-
mite imbunatatirea accesului la portbagaj
cand vehiculul este parcat in apropierea
unui zid sau a altui vehicul.

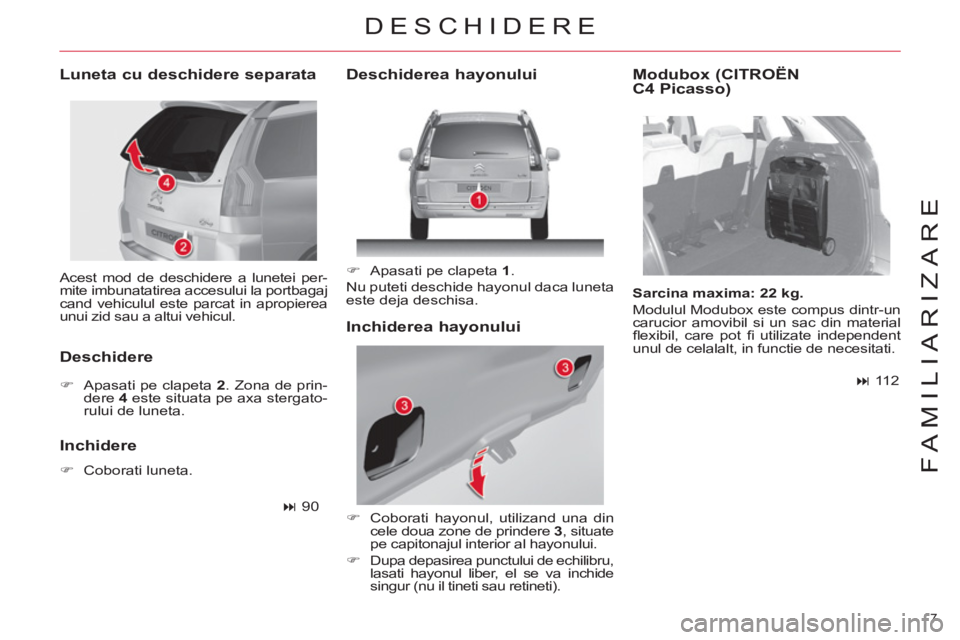

Luneta cu deschidere separata

Deschidere



)
Apasati pe clapeta 2. Zona de prin-
dere 4
este situata pe axa stergato-
rului de luneta.


Inchidere



)
Coborati luneta.



90


)
Apasati pe clapeta 1
.
Nu puteti deschide hayonul daca luneta
este deja deschisa.


)
Coborati hayonul, utilizand una din
cele doua zone de prindere 3, situate
pe capitonajul interior al hayonului.

)
Dupa depasirea punctului de echilibru,
lasati hayonul liber, el se va inchide
singur (nu il tineti sau retineti).

Sarcina maxima: 22 kg.

Modulul Modubox este compus dintr-un
carucior amovibil si un sac din material
fl exibil, care pot fi utilizate independent
unul de celalalt, in functie de necesitati.



112


DESCHIDERE


Deschiderea hayonului

Inchiderea hayonului
Modubox (CITROËN
C4 Picasso)

8
FAMILIARIZARE
CITROËN Grand C4 Picasso

Lampa
portabila
Suspensie pneumatica
spate

Permite ajustarea inaltimii
pragului portbagajului Acces la
roata de
rezerva

Kit de reparare provizorie a pneurilor

In functie de echipare, kitul este amplasat in locasul din portbagaj sau in compartimentul de la picioarele
pasagerului din stanga, de pe al doilea rand de scaune (deschiderea capacului se efectueaza rotind
surubul cu un sfert de tura).
Acest kit este un sistem complet ce asigura o reparatie provizorie; el este compus dintr-un compresor si
un produs de colmatare incorporat. Rulou pentru mascare
bagaje Masca bagaje din
doua segmente
Lampa portabila


111


11 2



187



171



183


116 CITROËN C4 Picasso

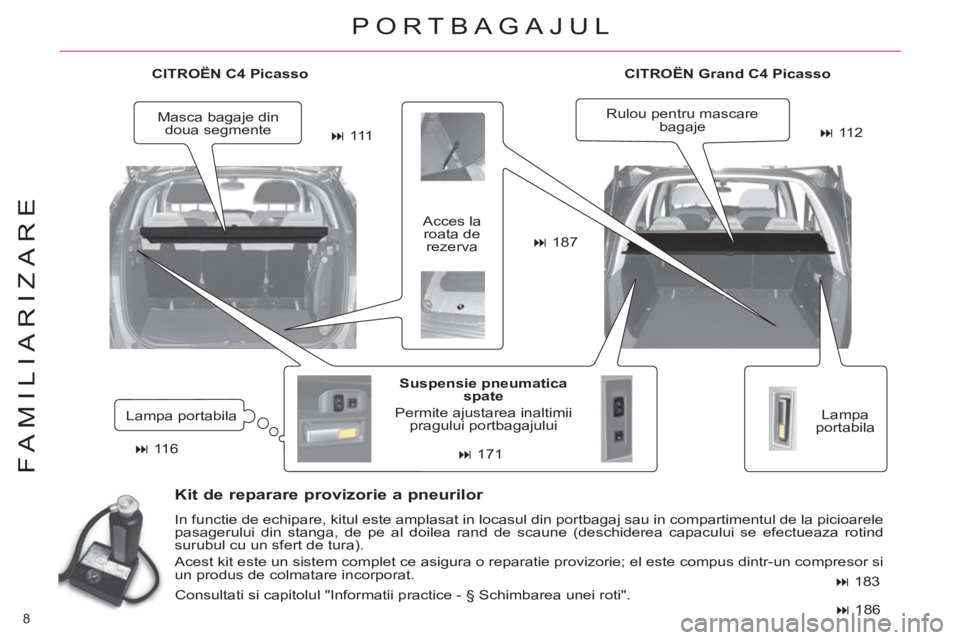

PORTBAGAJUL

Consultati si capitolul "Informatii practice - § Schimbarea unei roti".



186

9
FAMILIARIZARE

Cutie de viteze manuala pilotata
cu 6 trepte
Cutia manuala pilotata asigura conducerea vehicu-
lului combinand un mod in intregime automatizat,
un mod manual si un mod secvential, care combi-
na avantajele celor doua tipuri de functionare, prin
utilizarea clapetelor de comanda de la volan.



149


Limitator/Regulator de viteza
Sistemul permite controlul vitezei
vehiculului in functie de valoarea pe
care ati setat-o.



162, 164

Frana de stationare electrica
Permite gestionarea opririi si pornirii
vehiculului in mod automat sau ma-
nual, utilizand comanda.



139


Cartus parfumat
Asigura difuzarea parfumului pe care
l-ati ales, in habitaclu, datorita ampla-
sarii sale pe aeratorul central.



65


Iluminat ambiental
Acest tip de iluminat discret mareste
vizibilitatea in interiorul vehiculului in
cazul unei luminozitati reduse.



104

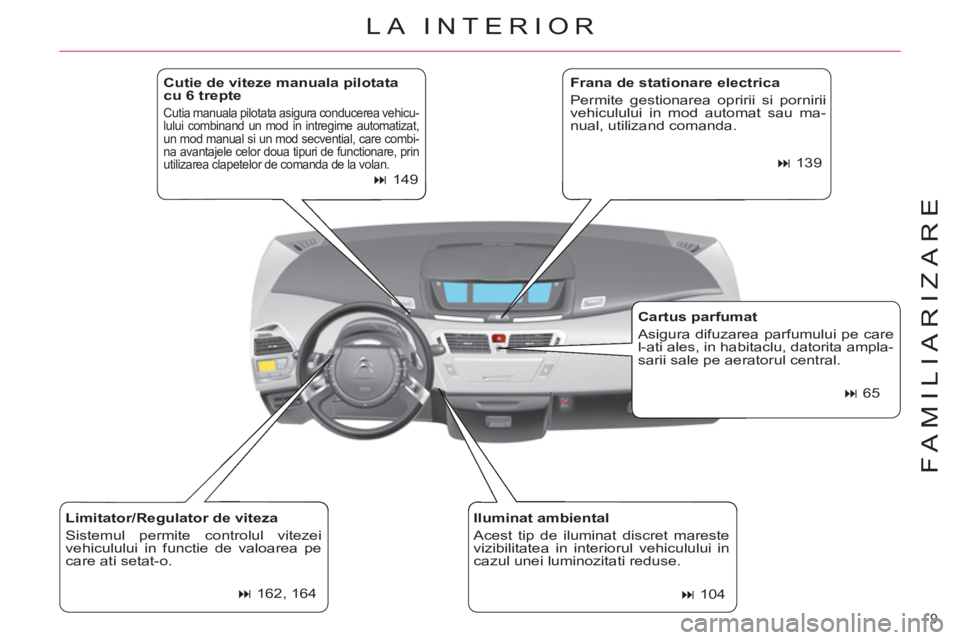

LA INTERIOR

10
FAMILIARIZARE

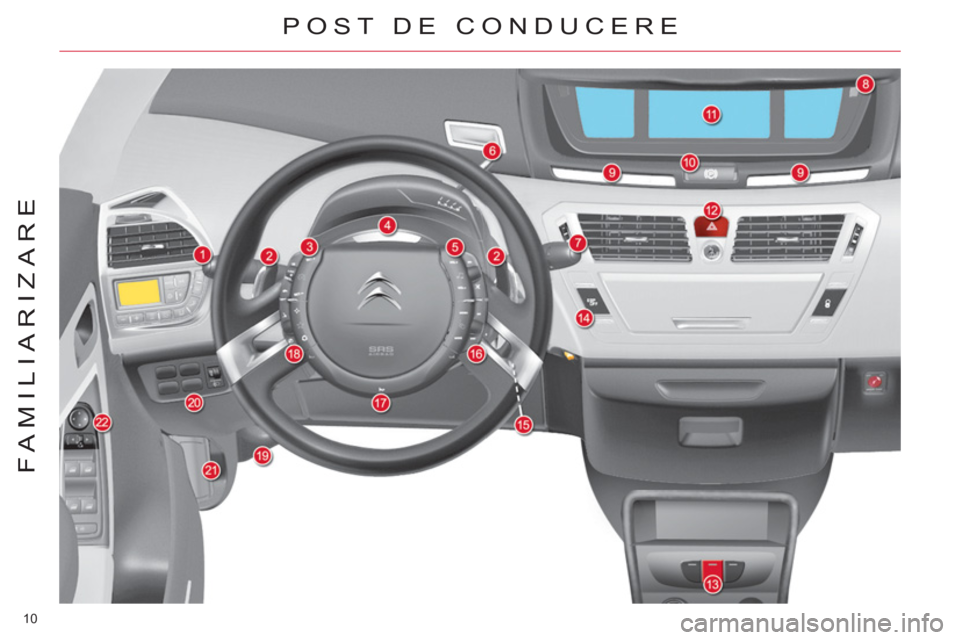

POST DE CONDUCERE

11
FAMILIARIZARE

8.
Comenzi:


- Readucere la zero a contorului
de kilometri zilnic

- Reostat pentru iluminat

9.
Afi sare martori (cu ecran
multifunctional NaviDrive sau
MyWay)

10.
Frana de stationare electrica

11 .
Tablou de bord combinat

12.
Lumini avarie

13.
Bloc de comenzi:


- Urgenta sau asistenta

- Avertizare de trecere involuntara
peste marcajul rutier

14.
Comanda de dezactivare ESP

15.
Antifurt/Contactor

16.
Comenzi ecran multifunctional
(pe volan)

17.
Avertizor sonor


1.
Comenzi:


- Iluminat

- Indicatoare directie

- Lumini de ceata fata si spate

2.
Clapete de comanda a cutiei de
viteze manuale pilotate cu 6 trepte
sau a cutiei de viteze automate

3.
Comenzi regulator si limitator de
viteza (pe volan)

4.
Martori de semnalizare

5.
Comenzi sistem audio si telematica
(pe volan)

6.
Selector de viteze al cutiei de
viteze manuale pilotate cu 6 trepte
sau al cutiei de viteze automate

7.
Comenzi:


- Stergator de parbriz

- Spalator de geamuri

- Stergator de luneta

- Calculator de bord
POST DE CONDUCERE


18.
Comenzi functii optionale
(pe volan)

19.
Capac de acces la caseta cu
sigurante

20.
Comenzi:


- Capac de buson carburant

- Asistare la parcarea cu fata si cu
spatele

- Stop & Start

- Neutralizarea alarmei
volumetrice

- Reglare proiectoare

21.
Deschidere capota motor

22.
Comenzi retrovizoare

12
FAMILIARIZARE
POST DE CONDUCERE

13
FAMILIARIZARE

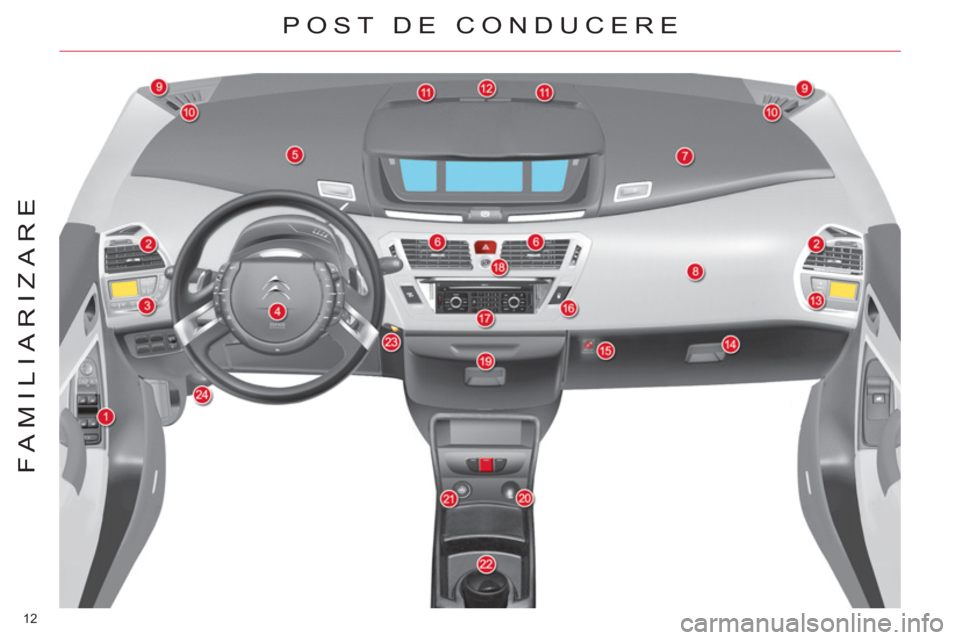

POST DE CONDUCERE



1.
Comenzi:


- Actionare geamuri

- Siguranta copii

2.
Duza de degivrare/dezaburire geam
lateral
Aerator lateral

3.
Comenzi de aer conditionat la
conducator

4.
Airbag frontal conducator

5.
Spatiu de depozitare superior
stanga

6.
Aeratoare centrale

7.
Spatiu de depozitare superior
dreapta

8.
Airbag frontal pasager

9.
Difuzor (Tweeter) (dreapta si
stanga)
10.
Duza de degivrare/dezaburire
geam fi x

11 .
Duza de degivrare/dezaburire
parbriz

12.
Captor de lumina solara

13.
Comenzi aer conditionat la pasager

14.
Torpedou inferior:


- Prindere cartuse parfumate

- Spatii de depozitare diverse

15.
Contactor cu cheie:


- Activarea/Neutralizarea
airbagului frontal al pasagerului

16.
Comanda blocare centralizata
deschideri
17.
Sistem audio si telematica

18.
Dispozitiv de parfumare habitaclu

19.
Compartiment de depozitare racit

20.
Priza USB (sau obturator)

21.
Priza de accesorii 12 V sau
bricheta

22.
Scrumiera amovibila

23.
Comanda iluminat de ambianta

24.
Comanda de reglare volan

14
FAMILIARIZARE

Reglarea volanului

Volanul poate fi reglat in inaltime si in
profunzime.
Deblocati volanul, tragand comanda A

catre dumneavoastra.
Ajustati pozitia volanului apoi blocati
apasand comanda pana la capatul cursei.




77
Asigura trecerea automata si progresi-
va de la modul de utilizare de zi la cel
de noapte. Functioneaza cu contactul pus.
De pe locul conducatorului, selectati
retrovizorul deplasand comanda 1, la
stanga sau la dreapta, apoi reglati re-
trovizorul in cele patru directii actionand
comanda 2
.
Dezaburirea-degivrarea retrovizoarelor
este cuplata cu aceeasi functie pentru
luneta.



105



76

Din motive de siguranta, aceste ma-
nevre nu trebuie executate in timp ce
conduceti.
Dispozitivul 1
permite supravegherea
pasagerilor de pe locurile din spate.
Poate fi escamotata pentru a evita or-
birea din spate.

Rabaterea retrovizoarelor

Cu vehiculul oprit, retrovizoarele pot fi
rabatate manual sau electric.
INSTALATI-VA CORECT

Retrovizor interior electrocrom
automat
Reglarea retrovizoarelor
exterioare



77



Oglinda de supraveghere copii
