2013 CITROEN C4 SPACETOURER Ghiduri De Utilizare (in Romanian)

V
103
VIZIBILITATE
PLAFONIERE


1.
Plafoniera din

fata


2.
Lumini

de

lectura




Plafoniera fata

În această poziţie plafoniera
se aprinde treptat: Stinse în permanenţă.
Luminare continuă.
Iluminarea permanentă are timpi
diferiţi de aprindere:


- după întreruperea contactului,
aproximativ 10 min,

- în modul economie de energie
aproximativ 30 secunde,

- motorul pornit, fără limită.


- la deblocarea vehiculului,

- la deschiderea unei portiere sau
a portbagajului,

- la scoaterea cheii din contact,

- la apăsarea butonului de blocare
de pe telecomandă, pentru a lo-
caliza vehiculul. Se sting progresiv:


- la blocarea vehiculului,

- după punerea contactului,

- după 30 de secunde după închi-
derea ultimei portiere,


Lumini de lectura



)
Cu contactul pus, acţionaţi între-
rupătorul corespunzător.



Plafoniere de plafon
panoramic vitrat
Aceste plafoniere au doua moduri
de functionare:


- aprinderea automata la deschi-
derea unei portiere sau cand
plafoniera din fata este setata in
pozitia "iluminat permanent",

- iluminat permanent.

La deschiderea portbagajului se
aprinde plafoniera corespunzatoare
randului al treilea si luminile din port-
bagaj.

V
104
VIZIBILITATE
PACHET DE ILUMINAT

Iluminat ambiental

Aceasta functie activeaza surse de lu-
mina dispuse sub plansa de bord, in
apropierea comenzilor de deschidere
a usilor de la interior si pe pavilion.
Functionare
Aceasta comanda retroluminata,
situata in apropierea volanului, sub
plansa de bord, permite activarea/
dezactivarea si reglarea intensitatii
acestui tip de iluminat.
Pentru a mari
intensitatea luminii:


)
Apasati partea dreapta a comen-
zii, pana la obtinerea intensitatii
dorite.
Pentru a reduce
intensitatea luminii:


)
Apasati partea stanga a comen-
zii, pana la obtinerea intensitatii
dorite.
Reglajul este memorizat la taierea
contactului.


Iluminat de primire interior

La deblocarea deschiderilor vehicu-
lului cu telecomanda sau cu cheia,
luminile de la nivelul picioarelor, pla-
fonierele si luminile de ambianta se
aprind pentru 30 de scunde.
Aceasta functie nu este dezactiva-
bila.

Spatii de depozitare in panourile
usilor din fata, cu iluminat automat

Iluminatul compartimentelor de pe
usile din fata se activeaza automat,
la apropierea mainilor de interiorul
compartimentului.
La cateva secunde dupa ce indepar-
tati mainile, lumina se stinge.

Lumini de lectura in spatarul
scaunelor din fata

In spatarele scaunelor din fata, in
spatele masutelor, sunt integrate
corpuri de iluminat. Ele sunt accesi-
bile numai dupa coborarea masutei.


)
Apasati butonul "On/Off" pentru
aprinderea sau stingerea lampii
de lectura. Acest tip de iluminat, disponibil la
aprinderea luminilor de pozitie, in
mod noapte, emite o lumina difuza
in habitaclu.

VI
105
AMENAJĂRI
PARASOLAR CULISANT

Storuri culisante

Prelungiri de parasolare

Storurile au in prelungire parasolare.
Rabateti parasolarul in jos, pentru a
evita orbirea din fata.
In caz de orbire din lateral, prin gea-
mul usii, desprindeti parasolarul din
punctul de fi xare central si rotiti-l in
lateral.


Nu agatati sau suspendati obiecte
grele pe ghidajul storului parasolar.
FERESTRE DE PLATA/PARCARE
Dispozitiv pentru afi şarea cartelelor
de teleplată şi/sau parcare.
Aceste ferestre se afl ă de fi ecare
parte a bazei oglinzii de suprave-
ghere a copiilor.
Acestea sunt două zone ale parbri-
zului atermic ce nu refl ectă lumina.







Oglinda de supraveghere copii

Parbrizul atermic limitează încălzi-
rea în habitaclu atenuând efectele
razelor solare (ultraviolete). Stratul
refl ectorizant din care este compus
opreşte şi anumite semnale radio-
electrice (teleplăţi, ...).

O oglinda pentru supravegherea copi-
ilor este amplasata deasupra retrovi-
zorului interior. Ea permite observarea
pasagerilor din spate sau faciliteaza
discutiile dintre pasagerii din fata si
cei din spate, fara a modifi ca reglarea
retrovizorului interior si fara a obliga
pasaferii din fata sa se intoarca spre
inapoi.
Oglinda se poate rabate, pentru a
evita orbirea. Storurile culisante permit protectia
impotriva luminii soarelui. Ele sunt
reglabile manual.


)
Faceti sa culiseze un stor in po-
zitia dorita, apasand in zona A
.
Parasolarele sunt prevazute cu un
sistem de blocare pe punctul de fi xa-
re central la rularea storului. Pentru
a scoate sau prinde parasolarul in
punctul sau de fi xare central, acesta
trebuie pozitionat vertical.

VI
106
AMENAJĂRI

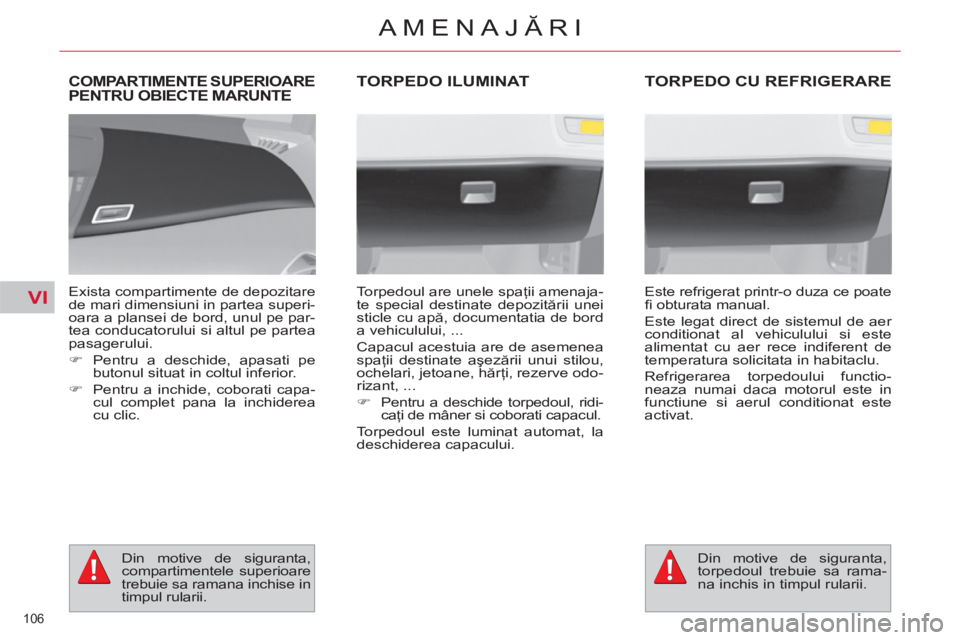

COMPARTIMENTE SUPERIOARE
PENTRU OBIECTE MARUNTE

Exista compartimente de depozitare
de mari dimensiuni in partea superi-
oara a plansei de bord, unul pe par-
tea conducatorului si altul pe partea
pasagerului.


)
Pentru a deschide, apasati pe
butonul situat in coltul inferior.

)
Pentru a inchide, coborati capa-
cul complet pana la inchiderea
cu clic.
TORPEDO ILUMINAT

Torpedoul are unele spaţii amenaja-
te special destinate depozitării unei
sticle cu apă, documentatia de bord
a vehiculului, ...
Capacul acestuia are de asemenea
spaţii destinate aşezării unui stilou,
ochelari, jetoane, hărţi, rezerve odo-
rizant, ...


)
Pentru a deschide torpedoul, ridi-
caţi de mâner si coborati capacul.
Torpedoul este luminat automat, la
deschiderea capacului.
TORPEDO CU REFRIGERARE


Este refrigerat printr-o duza ce poate
fi obturata manual.
Este legat direct de sistemul de aer
conditionat al vehiculului si este
alimentat cu aer rece indiferent de
temperatura solicitata in habitaclu.
Refrigerarea torpedoului functio-
neaza numai daca motorul este in
functiune si aerul conditionat este
activat.



Din motive de siguranta,
torpedoul trebuie sa rama-
na inchis in timpul rularii. Din motive de siguranta,
compartimentele superioare
trebuie sa ramana inchise in
timpul rularii.

VI
107
AMENAJĂRI
COMPARTIMENT DE DEPOZITARE CU RACIRECONSOLA CENTRALA
Consola centrala include, in functie
de versiune:


- doua suporturi de pahare,

-
doua compartimente de depozitare,


- o priza de accesorii de 12 V
(Putere maxima: 120 W); aceas-
ta functioneaza cand contactul
este pus.
Portbagajul poate fi prevazut cu
o priza suplimentara de 12 V.

- un port USB. Ca masura de siguranta,
compartimentul racit trebuie
sa ramana inchis in timpul
rularii.
KIT PENTRU FUMATORI

Acest kit cuprinde o bricheta si o
scrumiera detasabila.
Ambele sunt situate pe consola cen-
trala. Scrumiera detasabila poate fi
asezata intr-un suport de pahare.


)
Pentru a folosi bricheta, apasati-
o si asteptati cateva secunde de-
clansarea sa automata.

Vehiculele echipate cu cutie de vi-
teze manuala pilotata
sau cutie de
viteze automata
, sunt echipate cu
un compartiment suplimentar, situat
in centrul plansei de bord.


)
Pentru a deschide, trageti de
maner si coborati capacul.
Compartimentul racit este iluminat
automat.
Spatiul respectiv permite depozi-
tarea, de exemplu, a unei sticle de
1,5 litri si a doua sticle de 0,5 litri.
Sunt disponibile doua suporturi de
pahar, cand capacul compartimen-
tului este deschis. Compartimentul racit dispune de
o duza. El este conectat direct la
sistemul de climatizare si este ali-
mentat cu aer rece, indiferent de
reglajele din habitaclu si de tempe-
ratura exterioara.
Compartimentul este racit numai
daca motorul este in functiune si ae-
rul conditionat este activat.

VI
108
AMENAJĂRI
COVORAŞ

Dispozitiv amovibil pentru protecţia
mochetei.

Montare

La prima montare, pe partea şoferu-
lui, utilizaţi doar fi xările din săculeţul
ataşat.
Celelalte covoraşe sunt doar aşezate
pe mochetă.


Demontare

Pentru demontare în partea şoferului:


)

trageţi scaunul la maxim catre inapoi,


)
declipsaţi fi xările,

)
scoateţi covoraşul.



Remontare

Pentru remontare în partea şoferului:


)
poziţionaţi corect covoraşul,

)

prindeţi fi xările apăsând pe acestea,


)
verifi caţi prinderea corectă a co-
voraşului. Pentru a preveni riscul de blocare
a pedalelor:


- folosiţi numai covoraşe adapta-
te dispozitivelor de fi xare deja
existente în vehicul; folosirea
lor este absolut necesară,

- nu suprapuneţi niciodată un co-
voraş peste altul.

COMPARTIMENTE PE USA

Usa fata

Compartimentele de pe usile din
fata pot primi obiecte cu un volum
echivalent unei sticle de 1,5 litri.
Pot fi echipate cu sistem de iluminat
cu aprindere automata, la apropie-
rea mainilor de interiorul comparti-
mentelor.
Luminile se sting automat la scurt
timp dupa retragerea mainilor.


Usa spate

Compartimentele de pe usile din
spate pot primi obiecte cu un volum
echivalent unei sticle de 0,5 litri.
USB BOX

Acest modul de conectare, compus dintr-
un conector de tip JACK si un port USB,
este amplasat pe consola centrala.
El permite conectarea unui echipament
portabil, de tip iPod
® , sau memory stick,
avand un conector USB.
Echipamentul permite redarea formatelor
sau fi sierelor prin transmiterea lor catre
aparatura audio a vehiculului, utilizand
sistemul de difuzoare existent in vehicul.
Redarea fi sierelor poate fi gestionata prin
utilizarea comenzilor situate in spatele vo-
lanului, sau pe panoul sistemului audio,
vizualizarea fi ind posibila pe ecranul mul-
tifunctional.



Pe durata utilizarii sale, acumulato-
rul echipamentului portabil se poate
reincarca automat.



Pentru mai multe detalii privind uti-
lizarea acestui echipament, consul-
tati capitolul "Audio si Telematica".

VI
109
AMENAJĂRI

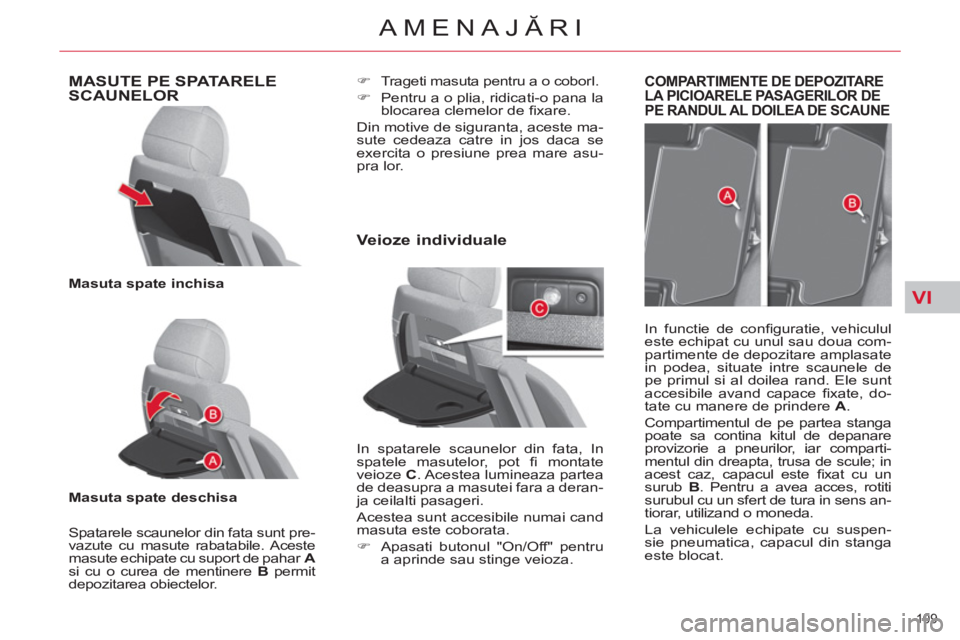

MASUTE PE SPATARELE
SCAUNELOR

Masuta

spate

inchisa


Masuta

spate deschisa


Spatarele scaunelor din fata sunt pre-
vazute cu masute rabatabile. Aceste
masute echipate cu suport de pahar A

si cu o curea de mentinere B
permit
depozitarea obiectelor.


)
Trageti masuta pentru a o coborI.

)
Pentru a o plia, ridicati-o pana la
blocarea clemelor de fi xare.
Din motive de siguranta, aceste ma-
sute cedeaza catre in jos daca se
exercita o presiune prea mare asu-
pra lor.
In spatarele scaunelor din fata, In
spatele masutelor, pot fi montate
veioze C
. Acestea lumineaza partea
de deasupra a masutei fara a deran-
ja ceilalti pasageri.
Acestea sunt accesibile numai cand
masuta este coborata.


)
Apasati butonul "On/Off" pentru
a aprinde sau stinge veioza.

COMPARTIMENTE DE DEPOZITARE LA PICIOARELE PASAGERILOR DEPE RANDUL AL DOILEA DE SCAUNE


In functie de confi guratie, vehiculul
este echipat cu unul sau doua com-
partimente de depozitare amplasate
in podea, situate intre scaunele de
pe primul si al doilea rand. Ele sunt
accesibile avand capace fi xate, do-
tate cu manere de prindere A
.
Compartimentul de pe partea stanga
poate sa contina kitul de depanare
provizorie a pneurilor, iar comparti-
mentul din dreapta, trusa de scule; in
acest caz, capacul este fi xat cu un
surub B
. Pentru a avea acces, rotiti
surubul cu un sfert de tura in sens an-
tiorar, utilizand o moneda.
La vehiculele echipate cu suspen-
sie pneumatica, capacul din stanga
este blocat.


Veioze individuale

VI
110
AMENAJĂRI
STORURI LATERALE (C4 PICASSO)

Montate pe geamurile din spate co-
respunzatoare celui de-al doilea rand
de scaune, acestea va protejeaza
copiii de razele solare.



)
Trageti de lamela A
si pozitionati
storul pe carligul B
.

STORURI LATERALE(GRAND C4 PICASSO)

Montate pe geamurile din spate co-
respunzatoare randurilor 2 si 3 de
scaune, acestea protejeaza copiii
de razele solare.

Al doilea rand de scaune



)
Trageti de curelusa A
si pozitio-
nati storul pe carligul B
.



Al treilea rand de scaune

Storurile sunt integrate in panourile
laterale.


)
Trageti de curelusa storului si fi -
xati storul pe carlige.


STOR SPATE(GRAND C4 PICASSO)




)
Trageti de curelusa storului si fi -
xati storul pe carlige.


Nu agatati si nu suspendati obiec-
te grele in apropierea parasolarului
(locasele si carligele storurilor...)

COMPARTIMENTE DE DEPOZITARE PE AL TREILEA RAND DE SCAUNE


Pasagerii de pe randul al treilea de sca-
une pot benefi cia de un compartiment
amplasat in panoul din dreapta, unde
exista cate un suport de pahar pentru
fi ecare pasager (modelul cu 7 locuri).
