2013 CITROEN C4 Omistajan Käsikirjat (in Finnish)

11
KÄYTÄNNÖN TIETOJA

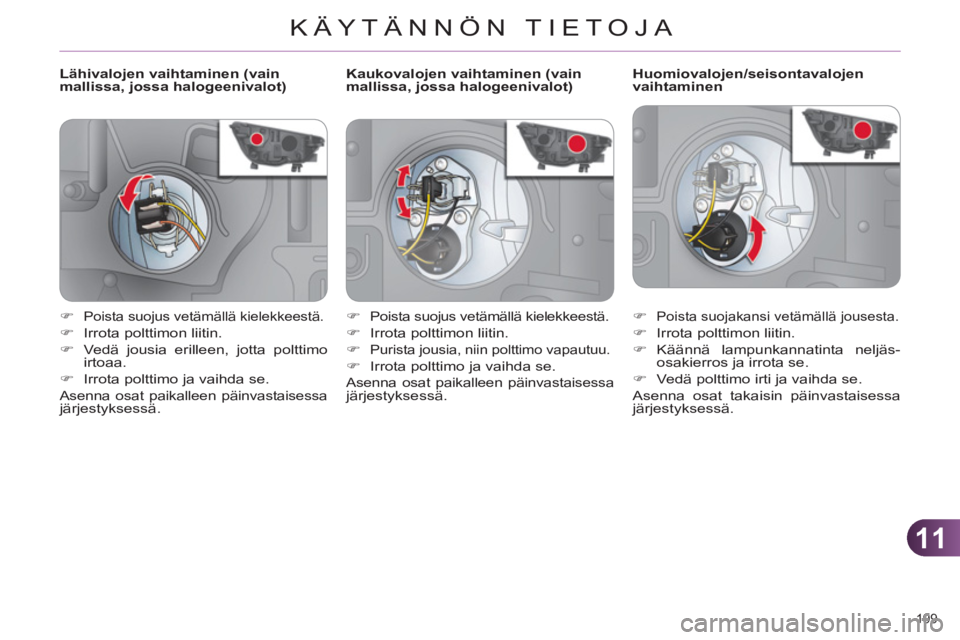

199










Lähivalojen vaihtaminen (vain
mallissa, jossa halogeenivalot)









Huomiovalojen/seisontavalojen
vaihtaminen


)

Poista suojakansi vetämällä jousesta.


)
Irrota polttimon liitin.

)
Käännä lampunkannatinta neljäs-
osakierros ja irrota se.

)
Vedä polttimo irti ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.


)

Poista suojus vetämällä kielekkeestä.


)
Irrota polttimon liitin.

)
Vedä jousia erilleen, jotta polttimo
irtoaa.

)
Irrota polttimo ja vaihda se.

Asenna osat paikalleen päinvastaisessa
järjestyksessä.
Kaukovalojen vaihtaminen (vain
mallissa, jossa halogeenivalot)


)

Poista suojus vetämällä kielekkeestä.


)
Irrota polttimon liitin.

)

Purista jousia, niin polttimo vapautuu.


)
Irrota polttimo ja vaihda se.

Asenna osat paikalleen päinvastaisessa
järjestyksessä.

11
KÄYTÄNNÖN TIETOJA

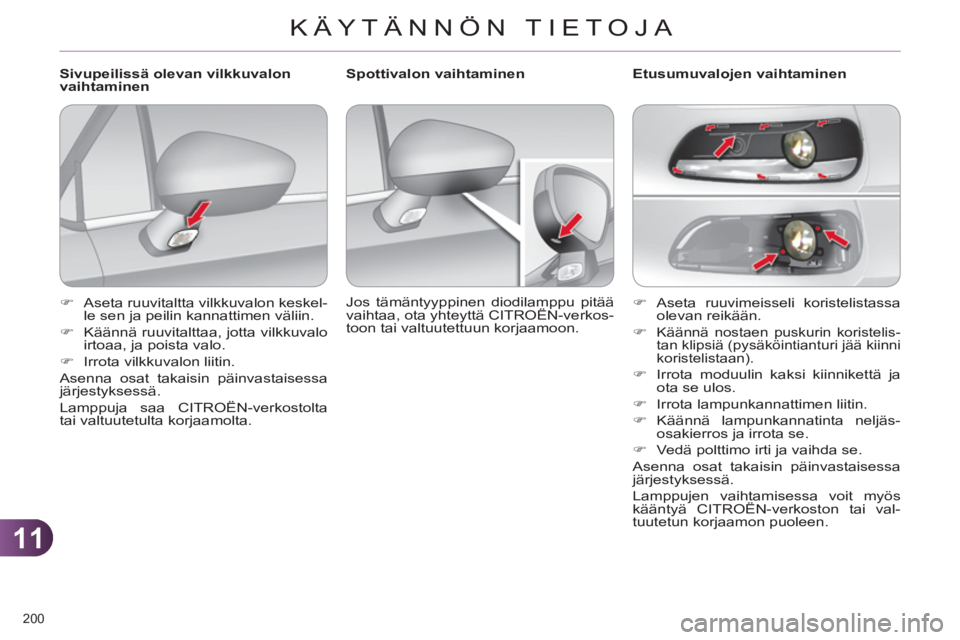

200


)
Aseta ruuvimeisseli koristelistassa
olevan reikään.

)

Käännä nostaen puskurin koristelis-
tan klipsiä (pysäköintianturi jää kiinni
koristelistaan).

)
Irrota moduulin kaksi kiinnikettä ja
ota se ulos.

)
Irrota lampunkannattimen liitin.

)
Käännä lampunkannatinta neljäs-
osakierros ja irrota se.

)
Vedä polttimo irti ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Lamppujen vaihtamisessa voit myös
kääntyä CITROËN-verkoston tai val-
tuutetun korjaamon puoleen.







Etusumuvalojen vaihtaminen







Spottivalon vaihtaminen
Jos tämäntyyppinen diodilamppu pitää
vaihtaa, ota yhteyttä CITROËN-verkos-
toon tai valtuutettuun korjaamoon.









Sivupeilissä olevan vilkkuvalon
vaihtaminen


)
Aseta ruuvitaltta vilkkuvalon keskel-
le sen ja peilin kannattimen väliin.

)
Käännä ruuvitalttaa, jotta vilkkuvalo
irtoaa, ja poista valo.

)
Irrota vilkkuvalon liitin.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Lamppuja saa CITROËN-verkostolta
tai valtuutetulta korjaamolta.

11
KÄYTÄNNÖN TIETOJA

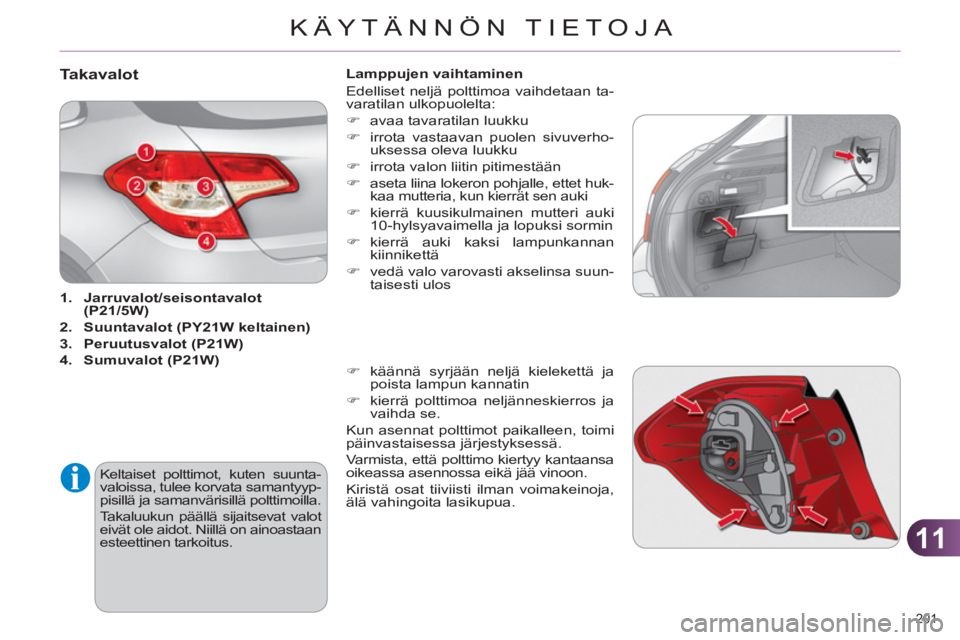

201
Takavalot


1.
Jarruvalot/seisontavalot
(P21/5W)


2.
Suuntavalot (PY21W keltainen)


3.
Peruutusvalot

(

P21W

)


4.
Sumuvalot

(P21W)


Keltaiset polttimot, kuten suunta-
valoissa, tulee korvata samantyyp-
pisillä ja samanvärisillä polttimoilla.
Takaluukun päällä sijaitsevat valot
eivät ole aidot. Niillä on ainoastaan
esteettinen tarkoitus.
Lamppujen vaihtaminen
Edelliset neljä polttimoa vaihdetaan ta-
varatilan ulkopuolelta:


)
avaa tavaratilan luukku

)
irrota vastaavan puolen sivuverho-
uksessa oleva luukku

)
irrota valon liitin pitimestään

)
aseta liina lokeron pohjalle, ettet huk-
kaa mutteria, kun kierrät sen auki

)
kierrä kuusikulmainen mutteri auki
10-hylsyavaimella ja lopuksi sormin

)
kierrä auki kaksi lampunkannan
kiinnikettä

)
vedä valo varovasti akselinsa suun-
taisesti ulos

)
käännä syrjään neljä kielekettä ja
poista lampun kannatin

)
kierrä polttimoa neljänneskierros ja
vaihda se.
Kun asennat polttimot paikalleen, toimi
päinvastaisessa järjestyksessä.
Varmista, että polttimo kiertyy kantaansa
oikeassa asennossa eikä jää vinoon.
Kiristä osat tiiviisti ilman voimakeinoja,
älä vahingoita lasikupua.

11
KÄYTÄNNÖN TIETOJA

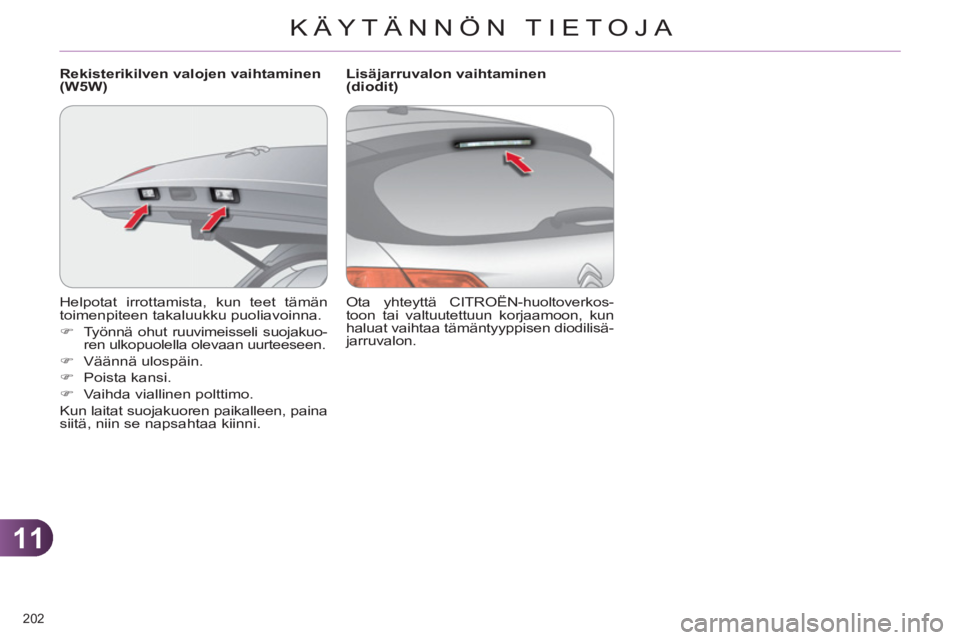

202
Helpotat irrottamista, kun teet tämän
toimenpiteen takaluukku puoliavoinna.


)
Työnnä ohut ruuvimeisseli suojakuo-
ren ulkopuolella olevaan uurteeseen.

)
Väännä ulospäin.

)
Poista kansi.

)
Vaihda viallinen polttimo.
Kun laitat suojakuoren paikalleen, paina
siitä, niin se napsahtaa kiinni.






Rekisterikilven valojen vaihtaminen
(W5W)
Ota yhteyttä CITROËN-huoltoverkos-
toon tai valtuutettuun korjaamoon, kun
haluat vaihtaa tämäntyyppisen diodilisä-
jarruvalon.


Lisäjarruvalon vaihtaminen
(diodit)

11
KÄYTÄNNÖN TIETOJA

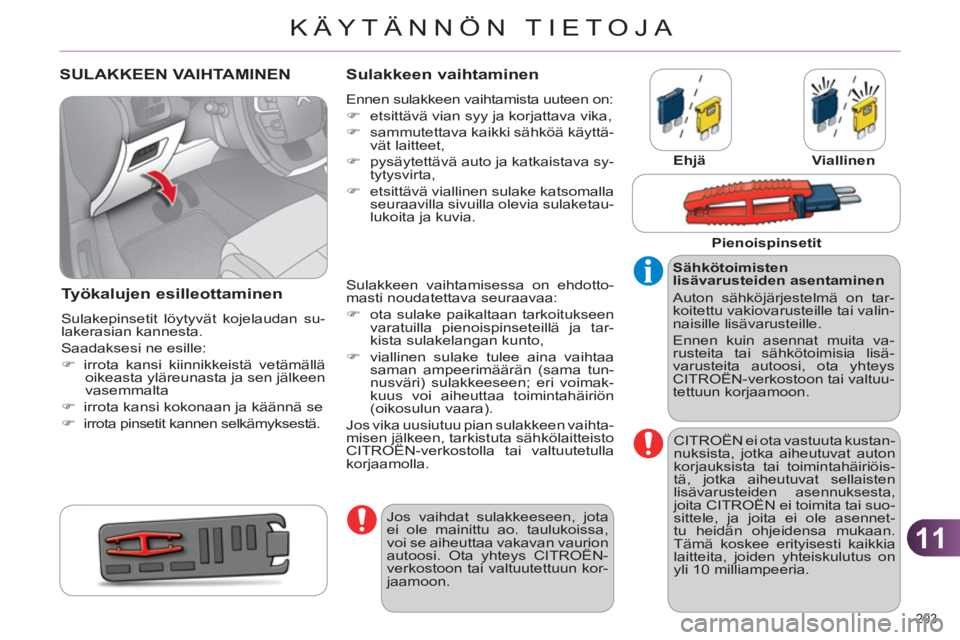

203
SULAKKEEN VAIHTAMINEN
Työkalujen esilleottaminen
Sulakepinsetit löytyvät kojelaudan su-
lakerasian kannesta.
Saadaksesi ne esille:


)
irrota kansi kiinnikkeistä vetämällä
oikeasta yläreunasta ja sen jälkeen
vasemmalta

)
irrota kansi kokonaan ja käännä se

)
irrota pinsetit kannen selkämyksestä.


Sulakkeen vaihtaminen

Ennen sulakkeen vaihtamista uuteen on:


)
etsittävä vian syy ja korjattava vika,

)
sammutettava kaikki sähköä käyttä-
vät laitteet,

)
pysäytettävä auto ja katkaistava sy-
tytysvirta,

)
etsittävä viallinen sulake katsomalla
seuraavilla sivuilla olevia sulaketau-
lukoita ja kuvia.
Ehjä

Viallinen

Sulakkeen vaihtamisessa on ehdotto-
masti noudatettava seuraavaa:


)
ota sulake paikaltaan tarkoitukseen
varatuilla pienoispinseteillä ja tar-
kista sulakelangan kunto,

)
viallinen sulake tulee aina vaihtaa
saman ampeerimäärän (sama tun-
nusväri) sulakkeeseen; eri voimak-
kuus voi aiheuttaa toimintahäiriön
(oikosulun vaara).
Jos vika uusiutuu pian sulakkeen vaihta-
misen jälkeen, tarkistuta sähkölaitteisto
CITROËN-verkostolla tai valtuutetulla
korjaamolla.
Sähkötoimisten
lisävarusteiden asentaminen
Auton sähköjärjestelmä on tar-
koitettu vakiovarusteille tai valin-
naisille lisävarusteille.
Ennen kuin asennat muita va-
rusteita tai sähkötoimisia lisä-
varusteita autoosi, ota yhteys
CITROËN-verkostoon tai valtuu-
tettuun korjaamoon.
CITROËN ei ota vastuuta kustan-
nuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöis-
tä, jotka aiheutuvat sellaisten
lisävarusteiden asennuksesta,
joita CITROËN ei toimita tai suo-
sittele, ja joita ei ole asennet-
tu heidän ohjeidensa mukaan.
Tämä koskee erityisesti kaikkia
laitteita, joiden yhteiskulutus on
yli 10 milliampeeria.
Jos vaihdat sulakkeeseen, jota
ei ole mainittu ao. taulukoissa,
voi se aiheuttaa vakavan vaurion
autoosi. Ota yhteys CITROËN-
verkostoon tai valtuutettuun kor-
jaamoon.
Pienoispinsetit

11
KÄYTÄNNÖN TIETOJA

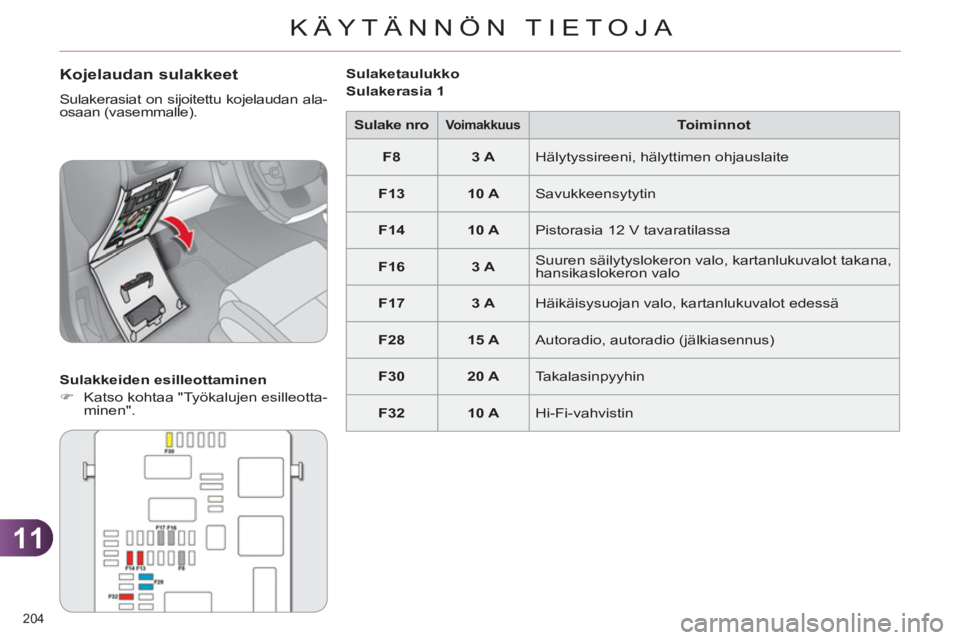

204

Kojelaudan sulakkeet

Sulakerasiat on sijoitettu kojelaudan ala-
osaan (vasemmalle).

Sulakkeiden esilleottaminen


)
Katso kohtaa "Työkalujen esilleotta-
minen".

Sulaketaulukko

Sulakerasia 1



Sulake nro





Voimakkuus



Toiminnot



F8



3 A

Hälytyssireeni, hälyttimen ohjauslaite


F13



10 A

Savukkeensytytin


F14



10 A

Pistorasia 12 V tavaratilassa


F16



3 A

Suuren säilytyslokeron valo, kartanlukuvalot takana,
hansikaslokeron valo


F17



3 A

Häikäisysuojan valo, kartanlukuvalot edessä


F28



15 A

Autoradio, autoradio (jälkiasennus)


F30



20 A

Takalasinpyyhin


F32



10 A

Hi-Fi-vahvistin

11
KÄYTÄNNÖN TIETOJA

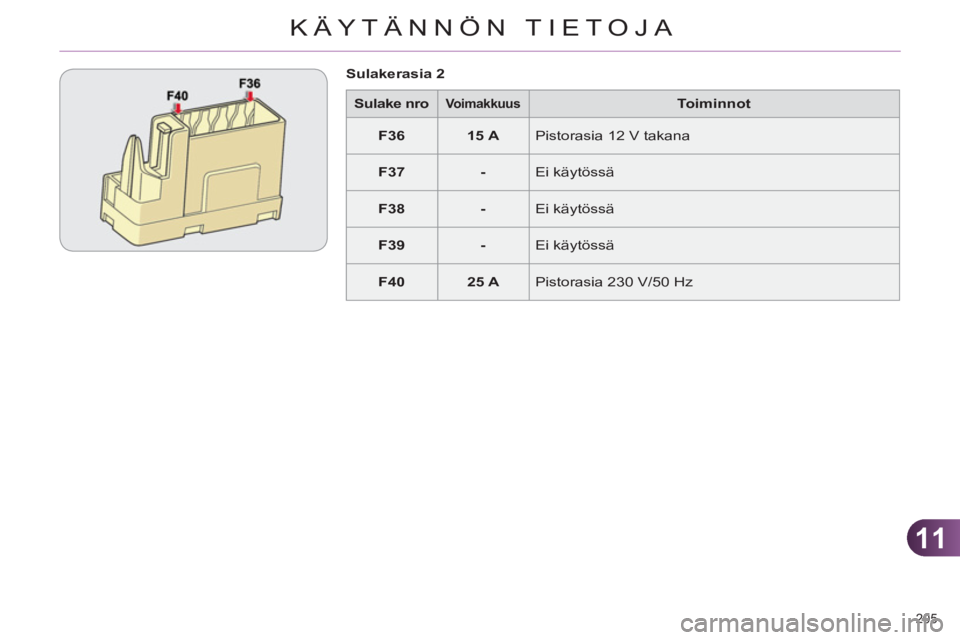

205


Sulake nro




Voimakkuus



Toiminnot



F36



15
A

Pistorasia 12 V takana


F37



-

Ei käytössä


F

38



-

Ei käytössä


F

39



-

Ei käytössä


F40



25 A

Pistorasia 230 V/50 Hz
Sulakerasia 2

11
KÄYTÄNNÖN TIETOJA

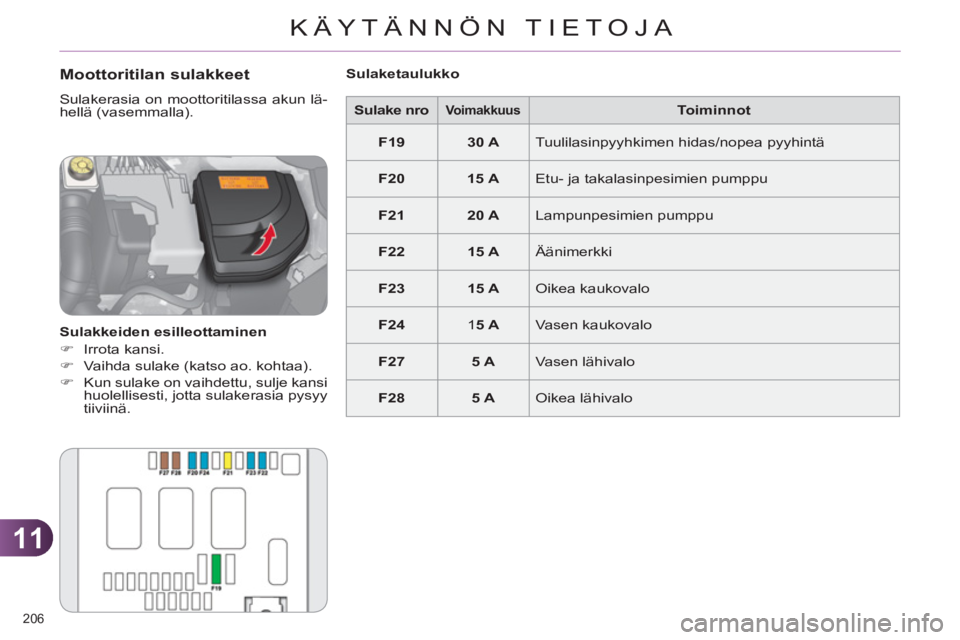

206


Sulake nro




Voimakkuus



Toiminnot



F19



30 A

Tuulilasinpyyhkimen hidas/nopea pyyhintä


F20



15
A

Etu- ja takalasinpesimien pumppu


F21



20 A

Lampunpesimien pumppu


F22



15 A

Äänimerkki


F23



15 A

Oikea kaukovalo


F24


1 5 A

Vasen kaukovalo


F27



5 A

Vasen lähivalo


F28



5 A

Oikea lähivalo


Moottoritilan sulakkeet

Sulakerasia on moottoritilassa akun lä-
hellä (vasemmalla).

Sulakkeiden esilleottaminen


)
Irrota kansi.

)
Vaihda sulake (katso ao. kohtaa).

)
Kun sulake on vaihdettu, sulje kansi
huolellisesti, jotta sulakerasia pysyy
tiiviinä.

Sulaketaulukko
