3
MUKAVUUS
63

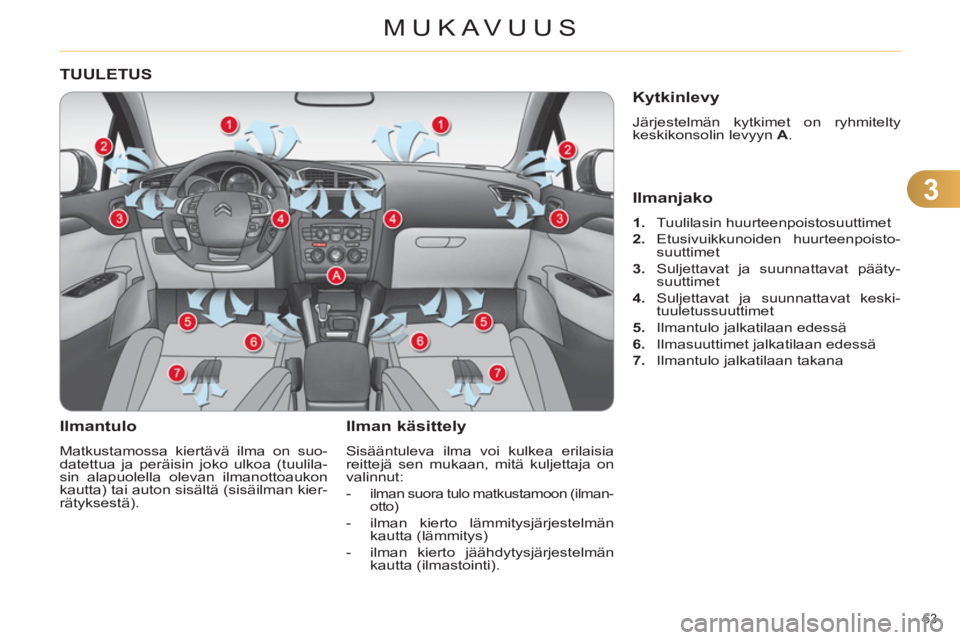

TUULETUS
Ilmantulo

Matkustamossa kiertävä ilma on suo-
datettua ja peräisin joko ulkoa (tuulila-
sin alapuolella olevan ilmanottoaukon
kautta) tai auton sisältä (sisäilman kier-
rätyksestä).


Ilman käsittely

Sisääntuleva ilma voi kulkea erilaisia
reittejä sen mukaan, mitä kuljettaja on
valinnut:


-
ilman suora tulo matkustamoon (ilman-
otto)

- ilman kierto lämmitysjärjestelmän
kautta (lämmitys)

- ilman kierto jäähdytysjärjestelmän
kautta (ilmastointi).

Kytkinlevy

Järjestelmän kytkimet on ryhmitelty
keskikonsolin levyyn A
.
Ilmanjako



1.
Tuulilasin huurteenpoistosuuttimet

2.
Etusivuikkunoiden huurteenpoisto-
suuttimet

3.
Suljettavat ja suunnattavat pääty-
suuttimet

4.
Suljettavat ja suunnattavat keski-
tuuletussuuttimet

5.
Ilmantulo jalkatilaan edessä

6.
Ilmasuuttimet jalkatilaan edessä

7.
Ilmantulo jalkatilaan takana

3
MUKAVUUS
64

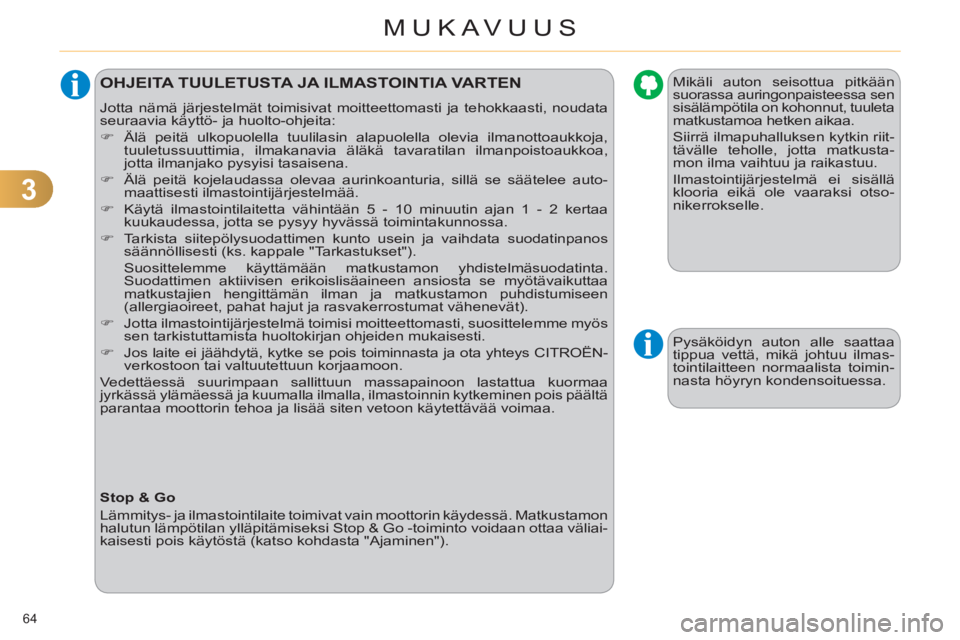

OHJEITA TUULETUSTA JA ILMASTOINTIA VARTEN
Jotta nämä järjestelmät toimisivat moitteettomasti ja tehokkaasti, noudata
seuraavia käyttö- ja huolto-ohjeita:


)
Älä peitä ulkopuolella tuulilasin alapuolella olevia ilmanottoaukkoja,
tuuletussuuttimia, ilmakanavia äläkä tavaratilan ilmanpoistoaukkoa,
jotta ilmanjako pysyisi tasaisena.

)
Älä peitä kojelaudassa olevaa aurinkoanturia, sillä se säätelee auto-
maattisesti ilmastointijärjestelmää.

)
Käytä ilmastointilaitetta vähintään 5 - 10 minuutin ajan 1 - 2 kertaa
kuukaudessa, jotta se pysyy hyvässä toimintakunnossa.

)
Tarkista siitepölysuodattimen kunto usein ja vaihdata suodatinpanos
säännöllisesti (ks. kappale "Tarkastukset").
Suosittelemme käyttämään matkustamon yhdistelmäsuodatinta.
Suodattimen aktiivisen erikoislisäaineen ansiosta se myötävaikuttaa
matkustajien hengittämän ilman ja matkustamon puhdistumiseen
(allergiaoireet, pahat hajut ja rasvakerrostumat vähenevät).

)
Jotta ilmastointijärjestelmä toimisi moitteettomasti, suosittelemme myös
sen tarkistuttamista huoltokirjan ohjeiden mukaisesti.

)
Jos laite ei jäähdytä, kytke se pois toiminnasta ja ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.
Vedettäessä suurimpaan sallittuun massapainoon lastattua kuormaa
jyrkässä ylämäessä ja kuumalla ilmalla, ilmastoinnin kytkeminen pois päältä
parantaa moottorin tehoa ja lisää siten vetoon käytettävää voimaa.
Mikäli auton seisottua pitkään
suorassa auringonpaisteessa sen
sisälämpötila on kohonnut, tuuleta
matkustamoa hetken aikaa.
Siirrä ilmapuhalluksen kytkin riit-
tävälle teholle, jotta matkusta-
mon ilma vaihtuu ja raikastuu.
Ilmastointijärjestelmä ei sisällä
klooria eikä ole vaaraksi otso-
nikerrokselle.

Pysäköidyn auton alle saattaa
tippua vettä, mikä johtuu ilmas-
tointilaitteen normaalista toimin-
nasta höyryn kondensoituessa.



Stop & Go
Lämmitys- ja ilmastointilaite toimivat vain moottorin käydessä. Matkustamon
halutun lämpötilan ylläpitämiseksi Stop & Go -toiminto voidaan ottaa väliai-
kaisesti pois käytöstä (katso kohdasta "Ajaminen").

3
MUKAVUUS
65

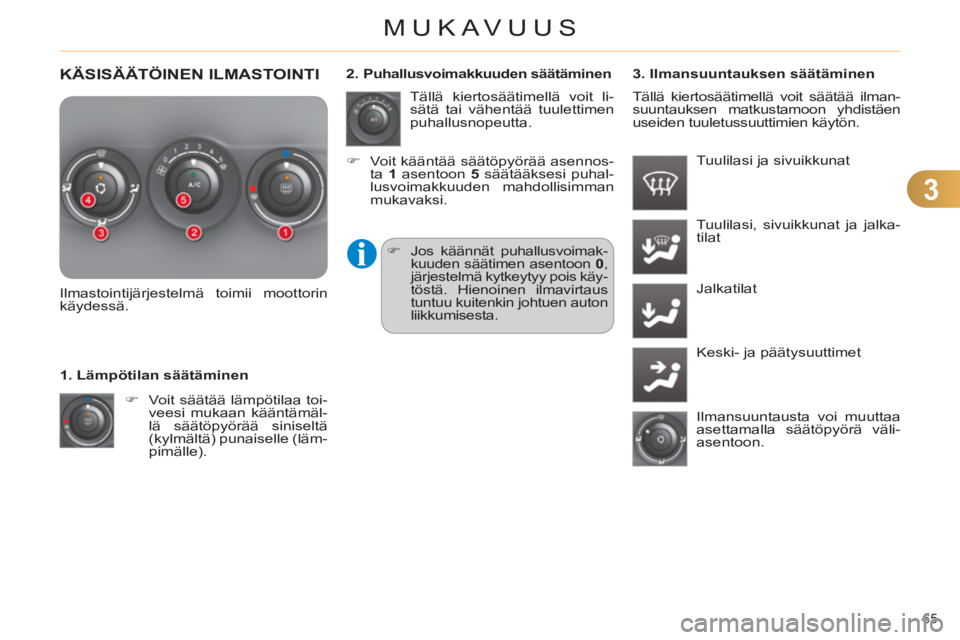

KÄSISÄÄTÖINEN ILMASTOINTI











Ilmastointijärjestelmä toimii moottorin
käydessä.


)
Voit säätää lämpötilaa toi-
veesi mukaan kääntämäl-
lä säätöpyörää siniseltä
(kylmältä) punaiselle (läm-
pimälle).

1. Lämpötilan säätäminen
Tällä kiertosäätimellä voit li-
sätä tai vähentää tuulettimen
puhallusnopeutta.
2. Puhallusvoimakkuuden säätäminen
3. Ilmansuuntauksen säätäminen
Tuulilasi ja sivuikkunat

)
Jos käännät puhallusvoimak-
kuuden säätimen asentoon 0
,
järjestelmä kytkeytyy pois käy-
töstä. Hienoinen ilmavirtaus
tuntuu kuitenkin johtuen auton
liikkumisesta.
Tuulilasi, sivuikkunat ja jalka-
tilat
Jalkatilat
Keski- ja päätysuuttimet
Ilmansuuntausta voi muuttaa
asettamalla säätöpyörä väli-
asentoon.

)
Voit kääntää säätöpyörää asennos-
ta 1
asentoon 5
säätääksesi puhal-
lusvoimakkuuden mahdollisimman
mukavaksi. Tällä kiertosäätimellä voit säätää ilman-
suuntauksen matkustamoon yhdistäen
useiden tuuletussuuttimien käytön.

3
MUKAVUUS
66

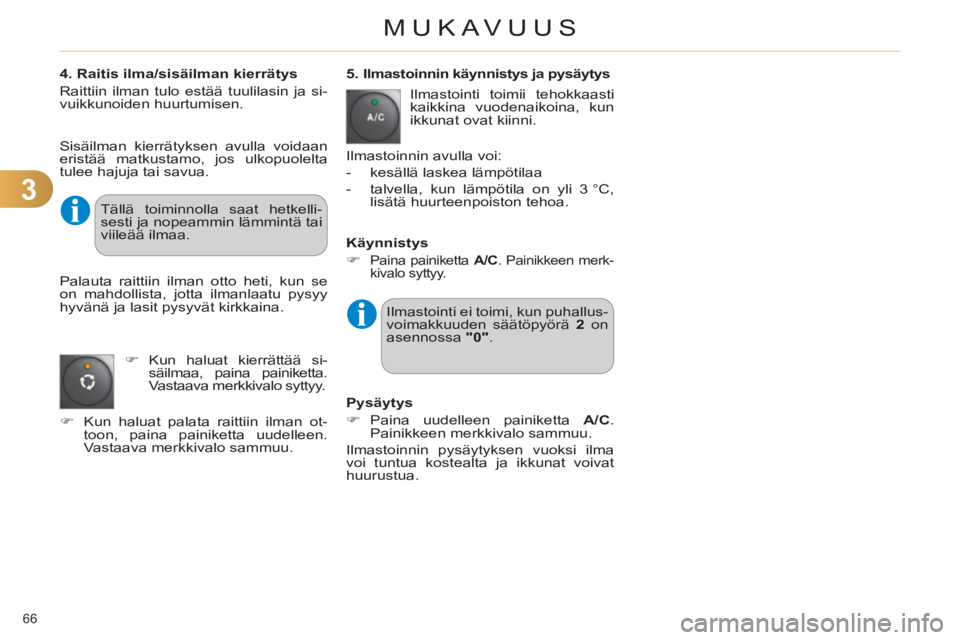

4. Raitis ilma/sisäilman kierrätys
Raittiin ilman tulo estää tuulilasin ja si-
vuikkunoiden huurtumisen.

5. Ilmastoinnin käynnistys ja pysäytys
Ilmastointi toimii tehokkaasti
kaikkina vuodenaikoina, kun
ikkunat ovat kiinni.
Ilmastoinnin avulla voi:


- kesällä laskea lämpötilaa

- talvella, kun lämpötila on yli 3 °C,
lisätä huurteenpoiston tehoa.


Käynnistys


)

Paina painiketta A/C
. Painikkeen merk-
kivalo syttyy.


Pysäytys


)
Paina uudelleen painiketta A/C
.
Painikkeen merkkivalo sammuu.
Ilmastoinnin pysäytyksen vuoksi ilma
voi tuntua kostealta ja ikkunat voivat
huurustua.
Sisäilman kierrätyksen avulla voidaan
eristää matkustamo, jos ulkopuolelta
tulee hajuja tai savua.


)
Kun haluat kierrättää si-
säilmaa, paina painiketta.
Vastaava merkkivalo syttyy.

)
Kun haluat palata raittiin ilman ot-
toon, paina painiketta uudelleen.
Vastaava merkkivalo sammuu.

Tällä toiminnolla saat hetkelli-
sesti ja nopeammin lämmintä tai
viileää ilmaa.
Palauta raittiin ilman otto heti, kun se
on mahdollista, jotta ilmanlaatu pysyy
hyvänä ja lasit pysyvät kirkkaina.
Ilmastointi ei toimi, kun puhallus-
voimakkuuden säätöpyörä 2
on
asennossa "0"
.

3
MUKAVUUS
67

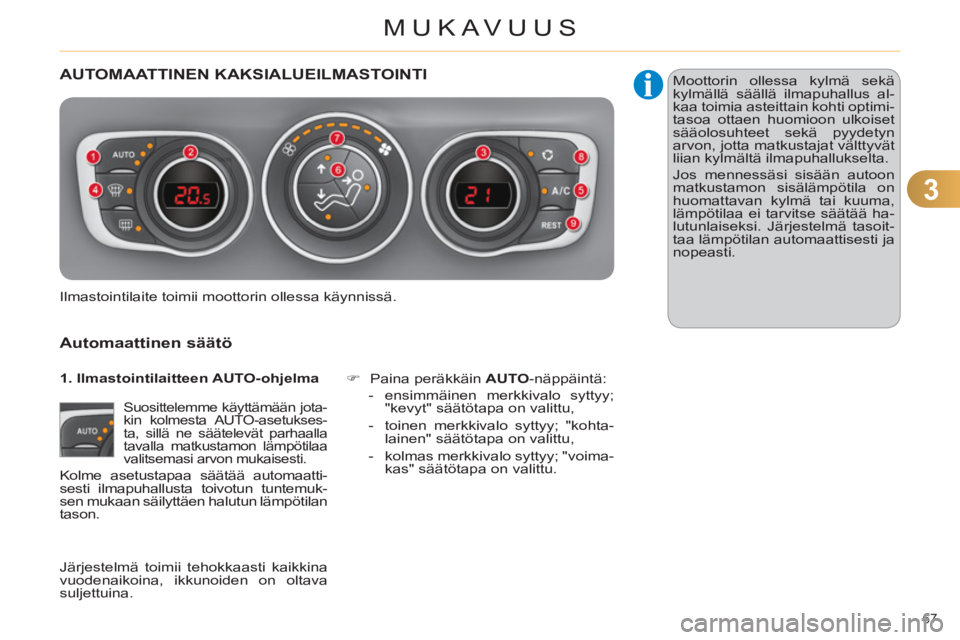

AUTOMAATTINEN KAKSIALUEILMASTOINTI

Automaattinen s
äätö


Suosittelemme käyttämään jota-
kin kolmesta AUTO-asetukses-
ta, sillä ne säätelevät parhaalla
tavalla matkustamon lämpötilaa
valitsemasi arvon mukaisesti.
Kolme asetustapaa säätää automaatti-
sesti ilmapuhallusta toivotun tuntemuk-
sen mukaan säilyttäen halutun lämpötilan
tason.

)
Paina peräkkäin AUTO
-näppäintä:


- ensimmäinen merkkivalo syttyy;
"kevyt" säätötapa on valittu,

- toinen merkkivalo syttyy; "kohta-
lainen" säätötapa on valittu,

- kolmas merkkivalo syttyy; "voima-
kas" säätötapa on valittu.
Ilmastointilaite toimii moottorin ollessa käynnissä. Moottorin ollessa kylmä sekä
kylmällä säällä ilmapuhallus al-
kaa toimia asteittain kohti optimi-
tasoa ottaen huomioon ulkoiset
sääolosuhteet sekä pyydetyn
arvon, jotta matkustajat välttyvät
liian kylmältä ilmapuhallukselta.
Jos mennessäsi sisään autoon
matkustamon sisälämpötila on
huomattavan kylmä tai kuuma,
lämpötilaa ei tarvitse säätää ha-
lutunlaiseksi. Järjestelmä tasoit-
taa lämpötilan automaattisesti ja
nopeasti.

1. Ilmastointilaitteen AUTO-ohjelma
Järjestelmä toimii tehokkaasti kaikkina
vuodenaikoina, ikkunoiden on oltava
suljettuina.

3
MUKAVUUS
68

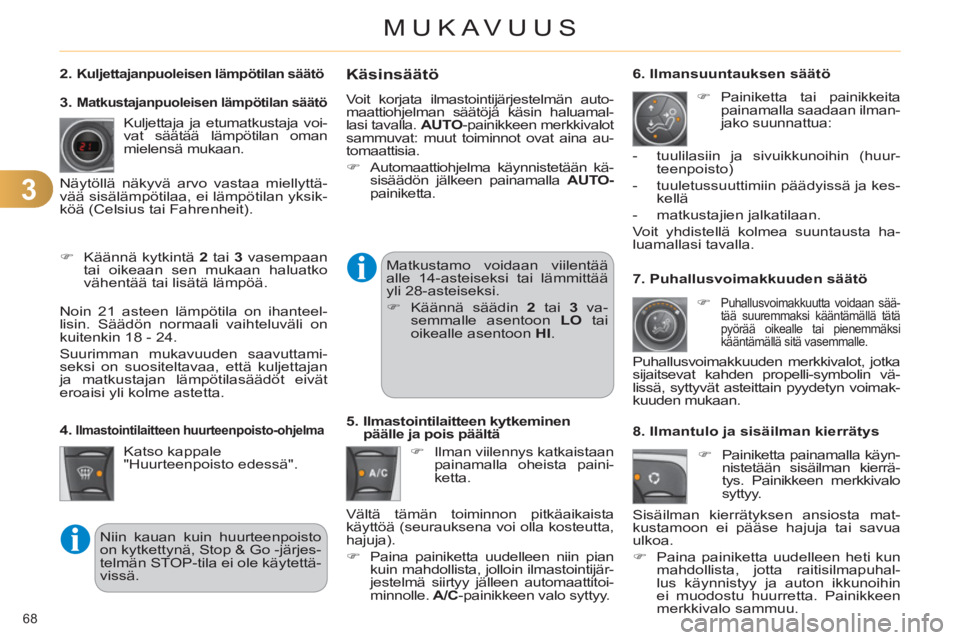

7. Puhallusvoimakkuuden säätö


)

Puhallusvoimakkuutta voidaan sää-
tää suuremmaksi kääntämällä tätä
pyörää oikealle tai pienemmäksi
kääntämällä sitä vasemmalle.

Puhallusvoimakkuuden merkkivalot, jotka
sijaitsevat kahden propelli-symbolin vä-
lissä, syttyvät asteittain pyydetyn voimak-
kuuden mukaan. Matkustamo voidaan viilentää
alle 14-asteiseksi tai lämmittää
yli 28-asteiseksi.


)
Käännä säädin 2
tai 3
va-
semmalle asentoon LO
tai
oikealle asentoon HI
.
Katso kappale
"Huurteenpoisto edessä".

4.
Ilmastointilaitteen huurteenpoisto-ohjelma


Käsinsäätö

Voit korjata ilmastointijärjestelmän auto-
maattiohjelman säätöjä käsin haluamal-
lasi tavalla. AUTO
-painikkeen merkkivalot
sammuvat: muut toiminnot ovat aina au-
tomaattisia.


)
Automaattiohjelma käynnistetään kä-
sisäädön jälkeen painamalla AUTO-
painiketta.

5. Ilmastointilaitteen kytkeminen
päälle ja pois päältä


)
Ilman viilennys katkaistaan
painamalla oheista paini-
ketta.
Vältä tämän toiminnon pitkäaikaista
käyttöä (seurauksena voi olla kosteutta,
hajuja).


)
Paina painiketta uudelleen niin pian
kuin mahdollista, jolloin ilmastointijär-
jestelmä siirtyy jälleen automaattitoi-
minnolle. A/C
-painikkeen valo syttyy.


)
Painiketta tai painikkeita
painamalla saadaan ilman-
jako suunnattua:
6. Ilmansuuntauksen säätö


- tuulilasiin ja sivuikkunoihin (huur-
teenpoisto)

- tuuletussuuttimiin päädyissä ja kes-
kellä

- matkustajien jalkatilaan.

Voit yhdistellä kolmea suuntausta ha-
luamallasi tavalla.
2.
Kuljettajanpuoleisen lämpötilan säätö

Kuljettaja ja etumatkustaja voi-
vat säätää lämpötilan oman
mielensä mukaan.


)
Käännä kytkintä 2
tai 3
vasempaan
tai oikeaan sen mukaan haluatko
vähentää tai lisätä lämpöä.
Noin 21 asteen lämpötila on ihanteel-
lisin. Säädön normaali vaihteluväli on
kuitenkin 18 - 24.
Suurimman mukavuuden saavuttami-
seksi on suositeltavaa, että kuljettajan
ja matkustajan lämpötilasäädöt eivät
eroaisi yli kolme astetta.
3.
Matkustajanpuoleisen lämpötilan säätö

Näytöllä näkyvä arvo vastaa miellyttä-
vää sisälämpötilaa, ei lämpötilan yksik-
köä (Celsius tai Fahrenheit).






Niin kauan kuin huurteenpoisto
on kytkettynä, Stop & Go -järjes-
telmän STOP-tila ei ole käytettä-
vissä.
8. Ilmantulo ja sisäilman kierrätys


)
Painiketta painamalla käyn-
nistetään sisäilman kierrä-
tys. Painikkeen merkkivalo
syttyy.
Sisäilman kierrätyksen ansiosta mat-
kustamoon ei pääse hajuja tai savua
ulkoa.


)
Paina painiketta uudelleen heti kun
mahdollista, jotta raitisilmapuhal-
lus käynnistyy ja auton ikkunoihin
ei muodostu huurretta. Painikkeen
merkkivalo sammuu.

3
MUKAVUUS
69

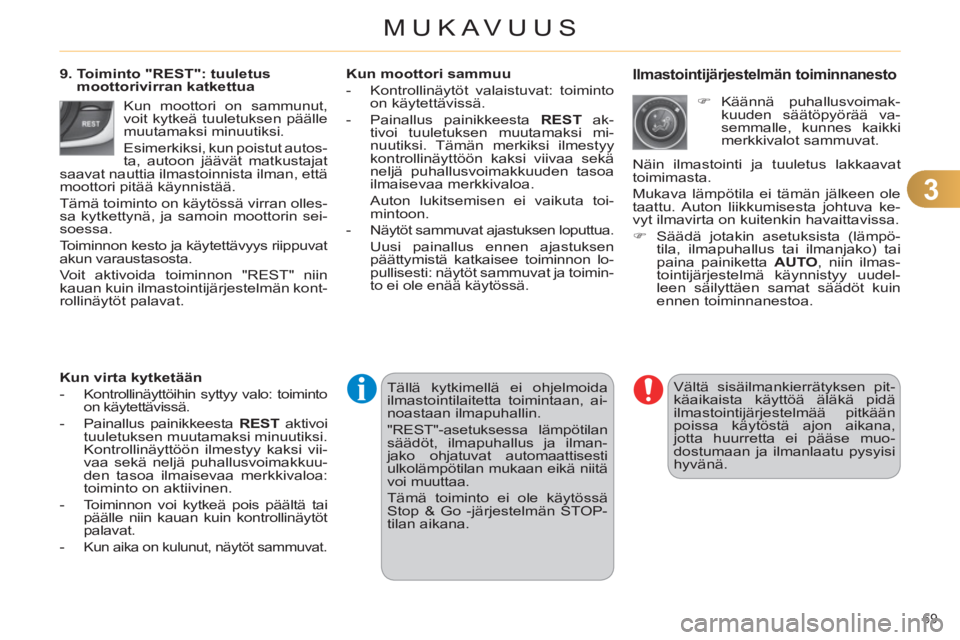

Ilmastointijärjestelmän toiminnanesto
Vältä sisäilmankierrätyksen pit-
käaikaista käyttöä äläkä pidä
ilmastointijärjestelmää pitkään
poissa käytöstä ajon aikana,
jotta huurretta ei pääse muo-
dostumaan ja ilmanlaatu pysyisi
hyvänä.
9. Toiminto "REST": tuuletus
moottorivirran katkettua

Kun virta kytketään



- Kontrollinäyttöihin syttyy valo: toiminto
on käytettävissä.

- Painallus painikkeesta REST
aktivoi
tuuletuksen muutamaksi minuutiksi.
Kontrollinäyttöön ilmestyy kaksi vii-
vaa sekä neljä puhallusvoimakkuu-
den tasoa ilmaisevaa merkkivaloa:
toiminto on aktiivinen.

- Toiminnon voi kytkeä pois päältä tai
päälle niin kauan kuin kontrollinäytöt
palavat.

-
Kun aika on kulunut, näytöt sammuvat.
Kun moottori sammuu



- Kontrollinäytöt valaistuvat: toiminto
on käytettävissä.

- Painallus painikkeesta REST
ak-
tivoi tuuletuksen muutamaksi mi-
nuutiksi. Tämän merkiksi ilmestyy
kontrollinäyttöön kaksi viivaa sekä
neljä puhallusvoimakkuuden tasoa
ilmaisevaa merkkivaloa.
Auton lukitsemisen ei vaikuta toi-
mintoon.

-
Näytöt sammuvat ajastuksen loputtua.
Uusi painallus ennen ajastuksen
päättymistä katkaisee toiminnon lo-
pullisesti: näytöt sammuvat ja toimin-
to ei ole enää käytössä. )
Käännä puhallusvoimak-
kuuden säätöpyörää va-
semmalle, kunnes kaikki
merkkivalot sammuvat.
Näin ilmastointi ja tuuletus lakkaavat
toimimasta.
Mukava lämpötila ei tämän jälkeen ole
taattu. Auton liikkumisesta johtuva ke-
vyt ilmavirta on kuitenkin havaittavissa.


)
Säädä jotakin asetuksista (lämpö-
tila, ilmapuhallus tai ilmanjako) tai
paina painiketta AUTO
, niin ilmas-
tointijärjestelmä käynnistyy uudel-
leen säilyttäen samat säädöt kuin
ennen toiminnanestoa.
Tällä kytkimellä ei ohjelmoida
ilmastointilaitetta toimintaan, ai-
noastaan ilmapuhallin.
"REST"-asetuksessa lämpötilan
säädöt, ilmapuhallus ja ilman-
jako ohjatuvat automaattisesti
ulkolämpötilan mukaan eikä niitä
voi muuttaa.
Tämä toiminto ei ole käytössä
Stop & Go -järjestelmän STOP-
tilan aikana.
Kun moottori on sammunut,
voit kytkeä tuuletuksen päälle
muutamaksi minuutiksi.
Esimerkiksi, kun poistut autos-
ta, autoon jäävät matkustajat
saavat nauttia ilmastoinnista ilman, että
moottori pitää käynnistää.
Tämä toiminto on käytössä virran olles-
sa kytkettynä, ja samoin moottorin sei-
soessa.
Toiminnon kesto ja käytettävyys riippuvat
akun varaustasosta.
Voit aktivoida toiminnon "REST" niin
kauan kuin ilmastointijärjestelmän kont-
rollinäytöt palavat.

3

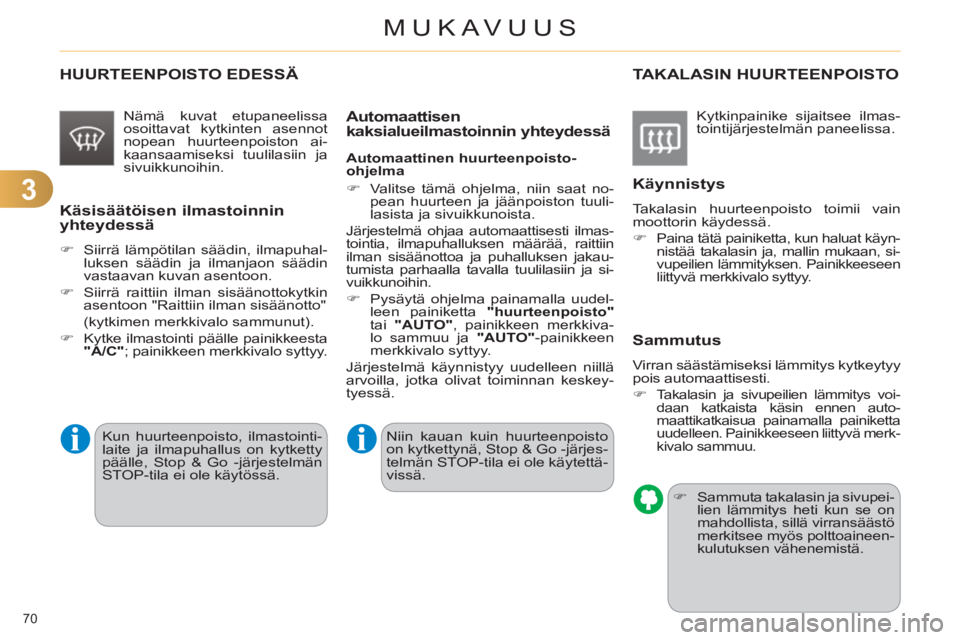

MUKAVUUS
70
HUURTEENPOISTO EDESSÄ


Nämä kuvat etupaneelissa
osoittavat kytkinten asennot
nopean huurteenpoiston ai-
kaansaamiseksi tuulilasiin ja
sivuikkunoihin.


Käsisäätöisen ilmastoinnin yhteydessä



)
Siirrä lämpötilan säädin, ilmapuhal-
luksen säädin ja ilmanjaon säädin
vastaavan kuvan asentoon.

)
Siirrä raittiin ilman sisäänottokytkin
asentoon "Raittiin ilman sisäänotto"

(kytkimen merkkivalo sammunut).

)
Kytke ilmastointi päälle painikkeesta
"A/C"
; painikkeen merkkivalo syttyy.

TAKALASIN HUURTEENPOISTO

Kytkinpainike sijaitsee ilmas-
tointijärjestelmän paneelissa.
Käynnistys
Takalasin huurteenpoisto toimii vain
moottorin käydessä.


)

Paina tätä painiketta, kun haluat käyn-
nistää takalasin ja, mallin mukaan, si-
vupeilien lämmityksen. Painikkeeseen
liittyvä merkkivalo syttyy.

Sammutus

Virran säästämiseksi lämmitys kytkeytyy
pois automaattisesti.


)

Takalasin ja sivupeilien lämmitys voi-
daan katkaista käsin ennen auto-
maattikatkaisua painamalla painiketta
uudelleen. Painikkeeseen liittyvä merk-
kivalo sammuu.



)
Sammuta takalasin ja sivupei-
lien lämmitys heti kun se on
mahdollista, sillä virransäästö
merkitsee myös polttoaineen-
kulutuksen vähenemistä.



Automaattisen
kaksialueilmastoinnin yhteydessä

Automaattinen huurteenpoisto-
ohjelma


)
Valitse tämä ohjelma, niin saat no-
pean huurteen ja jäänpoiston tuuli-
lasista ja sivuikkunoista.
Järjestelmä ohjaa automaattisesti ilmas-
tointia, ilmapuhalluksen määrää, raittiin
ilman sisäänottoa ja puhalluksen jakau-
tumista parhaalla tavalla tuulilasiin ja si-
vuikkunoihin.


)
Pysäytä ohjelma painamalla uudel-
leen painiketta "

huurteenpoisto

"

tai "AUTO"
, painikkeen merkkiva-
lo sammuu ja "AUTO"
-painikkeen
merkkivalo syttyy.
Järjestelmä käynnistyy uudelleen niillä
arvoilla, jotka olivat toiminnan keskey-
tyessä.







Niin kauan kuin huurteenpoisto
on kytkettynä, Stop & Go -järjes-
telmän STOP-tila ei ole käytettä-
vissä.
Kun huurteenpoisto, ilmastointi-
laite ja ilmapuhallus on kytketty
päälle, Stop & Go -järjestelmän
STOP-tila ei ole käytössä.
