2013 CITROEN C4 Omistajan Käsikirjat (in Finnish)

11
KÄYTÄNNÖN TIETOJA
207

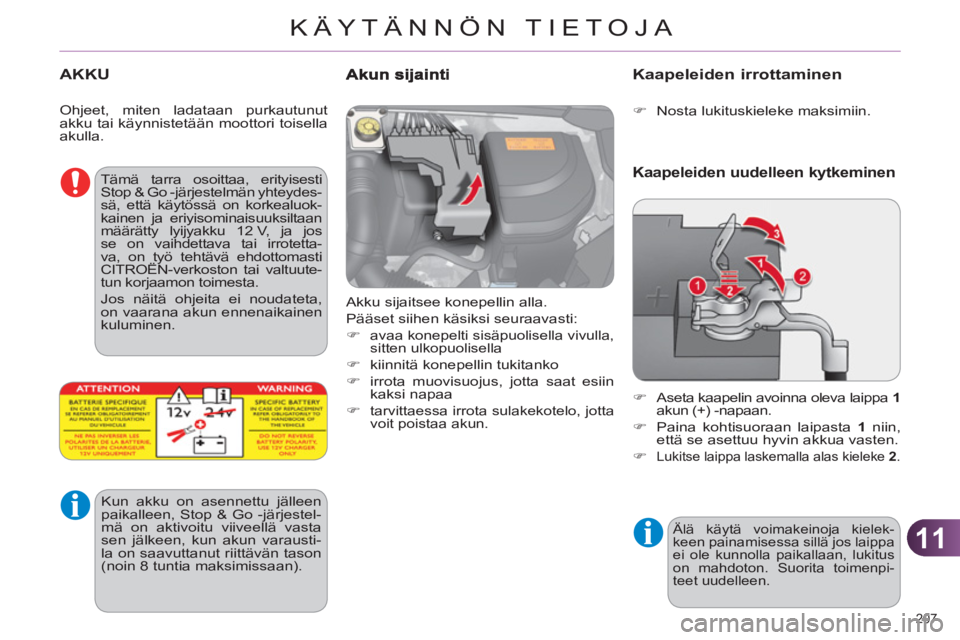

AKKU
Akku sijaitsee konepellin alla.
Pääset siihen käsiksi seuraavasti:


)

avaa konepelti sisäpuolisella vivulla,
sitten ulkopuolisella

)
kiinnitä konepellin tukitanko

)
irrota muovisuojus, jotta saat esiin
kaksi napaa

)

tarvittaessa irrota sulakekotelo, jotta
voit poistaa akun.

Kaapeleiden irrottaminen

Älä käytä voimakeinoja kielek-
keen painamisessa sillä jos laippa
ei ole kunnolla paikallaan, lukitus
on mahdoton. Suorita toimenpi-
teet uudelleen.







Tämä tarra osoittaa, erityisesti
Stop & Go -järjestelmän yhteydes-
sä, että käytössä on korkealuok-
kainen ja eriyisominaisuuksiltaan
määrätty lyijyakku 12 V, ja jos
se on vaihdettava tai irrotetta-
va, on työ tehtävä ehdottomasti
CITROËN-verkoston tai valtuute-
tun korjaamon toimesta.
Jos näitä ohjeita ei noudateta,
on vaarana akun ennenaikainen
kuluminen. Ohjeet, miten ladataan purkautunut
akku tai käynnistetään moottori toisella
akulla.

Kun akku on asennettu jälleen
paikalleen, Stop & Go -järjestel-
mä on aktivoitu viiveellä vasta
sen jälkeen, kun akun varausti-
la on saavuttanut riittävän tason
(noin 8 tuntia maksimissaan).

)
Aseta kaapelin avoinna oleva laippa 1

akun (+) -napaan.

)
Paina kohtisuoraan laipasta 1
niin,
että se asettuu hyvin akkua vasten.

)

Lukitse laippa laskemalla alas kieleke 2
.



)
Nosta lukituskieleke maksimiin.

Kaapeleiden uudelleen kytkeminen

11
208

Akun lataaminen akkulaturilla


)
Käynnistä auto, anna moottorin käydä.


)
Odota, että moottori käy tasaista
joutokäyntiä, ennen kuin irrotat kaa-
pelit.
Suosittelemme akun napojen
irrottamista, jos auto on käyttä-
mättömänä yli kuukauden.
Akut sisältävät myrkyllisiä aineita,
kuten rikkihappoa ja lyijyä. Akut
on hävitettävä lain määräämien
sääntöjen mukaisesti, eikä niitä
missään tapauksessa saa heit-
tää pois talousjätteen mukana.
Vie käytetyt paristot ja akut niille
tarkoitettuun keräyspisteeseen.

)
Yhdistä punainen johto epäkunnos-
sa olevan akun A
(+)-napaan ja sen
jälkeen vara-akun B
(+)-napaan.

)
Kytke vihreän tai mustan kaapelin
toinen pää vara-akun B
miinusna-
paan (-).

)
Kytke vihreän tai mustan kaapelin
toinen pää maadoituspisteeseen C

sen auton runkoon, jonka akku on
tyhjentynyt.

Käynnistys lisäakulla


Stop & Go -järjestelmän akun
uudelleenlataaminen ei edellytä
akun kytkemistä irti.


)
Irrota akku autosta.

)
Noudata akkulaturin valmistajan an-
tamaa käyttöohjetta.

)
Kytke akun kaapelit aloittaen mii-
nusnavasta (-).

)
Tarkista, että navat ja liitinkengät
ovat puhtaat. Jos niissä on (valkoi-
nen tai vihertävä) sulfaattikerros, ne
täytyy irrottaa ja puhdistaa.
Älä irrota kaapelikenkiä moottorin
käydessä.
Kytke akku lataukseen vasta, kun
molemmat kaapelikengät on irro-
tettu.
Älä yritä käynnistää autoa työn-
tämällä, jos siinä on 6-vaihteinen
automaattisesti ohjattu käsivalin-
tainen vaihdelaatikko.

Ennen irrottamista
Ennen kuin irrotat akun, on odo-
tettava kaksi minuuttia virran
katkaisun jälkeen.
Sulje ikkunat ja ovet ennen akun
irrottamista.

Irrottamisen jälkeen
Kun kytket sytytysvirran ensim-
mäisen kerran akun napojen irro-
tuksen jälkeen, odota 1 minuutti
ennen käynnistämistä. Auton
elektroniset laitteet alustetaan täl-
löin. Jos tästä huolimatta ilmenee
häiriöitä, ota yhteys CITROËN-
verkostoon tai valtuutettuun kor-
jaamoon.
Katso lisätietoja kyseisestä lu-
vusta ja alusta itse uudelleen:


- kauko-ohjain

-
panoraamakaton aurinkoverho


- GPS-navigointijärjestelmä.

11
KÄYTÄNNÖN TIETOJA
209

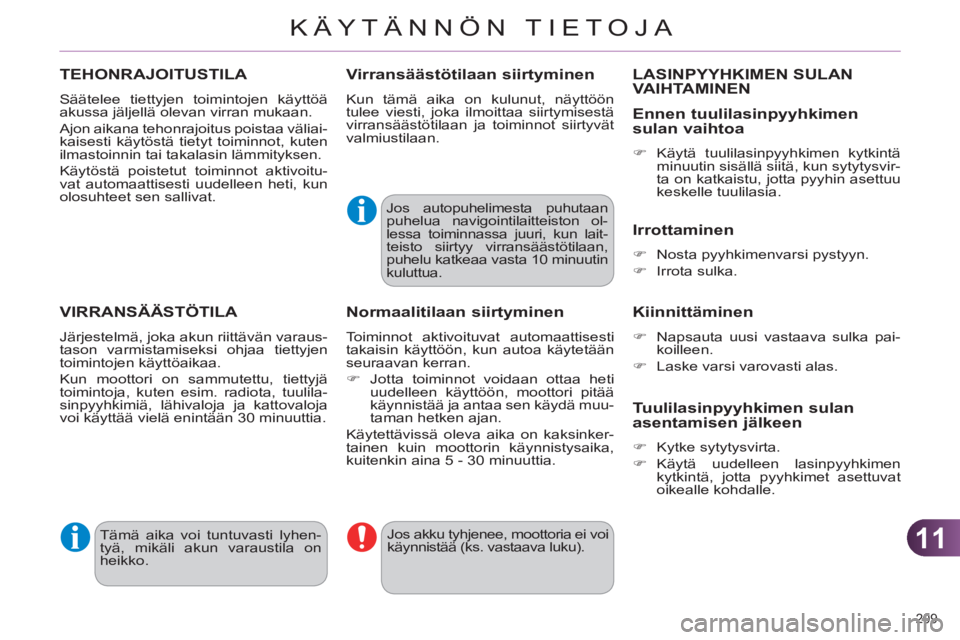

TEHONRAJOITUSTILA
Säätelee tiettyjen toimintojen käyttöä
akussa jäljellä olevan virran mukaan.
Ajon aikana tehonrajoitus poistaa väliai-
kaisesti käytöstä tietyt toiminnot, kuten
ilmastoinnin tai takalasin lämmityksen.
Käytöstä poistetut toiminnot aktivoitu-
vat automaattisesti uudelleen heti, kun
olosuhteet sen sallivat.
VIRRANSÄÄSTÖTILA
Järjestelmä, joka akun riittävän varaus-
tason varmistamiseksi ohjaa tiettyjen
toimintojen käyttöaikaa.
Kun moottori on sammutettu, tiettyjä
toimintoja, kuten esim. radiota, tuulila-
sinpyyhkimiä, lähivaloja ja kattovaloja
voi käyttää vielä enintään 30 minuuttia.
Virransäästötilaan siirtyminen

Kun tämä aika on kulunut, näyttöön
tulee viesti, joka ilmoittaa siirtymisestä
virransäästötilaan ja toiminnot siirtyvät
valmiustilaan.
Jos autopuhelimesta puhutaan
puhelua navigointilaitteiston ol-
lessa toiminnassa juuri, kun lait-
teisto siirtyy virransäästötilaan,
puhelu katkeaa vasta 10 minuutin
kuluttua.
Jos akku tyhjenee, moottoria ei voi
käynnistää (ks. vastaava luku).


Normaalitilaan siirtyminen

Toiminnot aktivoituvat automaattisesti
takaisin käyttöön, kun autoa käytetään
seuraavan kerran.


)
Jotta toiminnot voidaan ottaa heti
uudelleen käyttöön, moottori pitää
käynnistää ja antaa sen käydä muu-
taman hetken ajan.
Käytettävissä oleva aika on kaksinker-
tainen kuin moottorin käynnistysaika,
kuitenkin aina 5 - 30 minuuttia.
Tämä aika voi tuntuvasti lyhen-
tyä, mikäli akun varaustila on
heikko.
LASINPYYHKIMEN SULAN VAIHTAMINEN
Ennen tuulilasinpyyhkimen
sulan vaihtoa


)
Käytä tuulilasinpyyhkimen kytkintä
minuutin sisällä siitä, kun sytytysvir-
ta on katkaistu, jotta pyyhin asettuu
keskelle tuulilasia.

Irrottaminen



)
Nosta pyyhkimenvarsi pystyyn.

)
Irrota sulka.

Kiinnittäminen



)
Napsauta uusi vastaava sulka pai-
koilleen.

)
Laske varsi varovasti alas.

Tuulilasinpyyhkimen sulan asentamisen jälkeen



)
Kytke sytytysvirta.

)
Käytä uudelleen lasinpyyhkimen
kytkintä, jotta pyyhkimet asettuvat
oikealle kohdalle.

11
KÄYTÄNNÖN TIETOJA
210

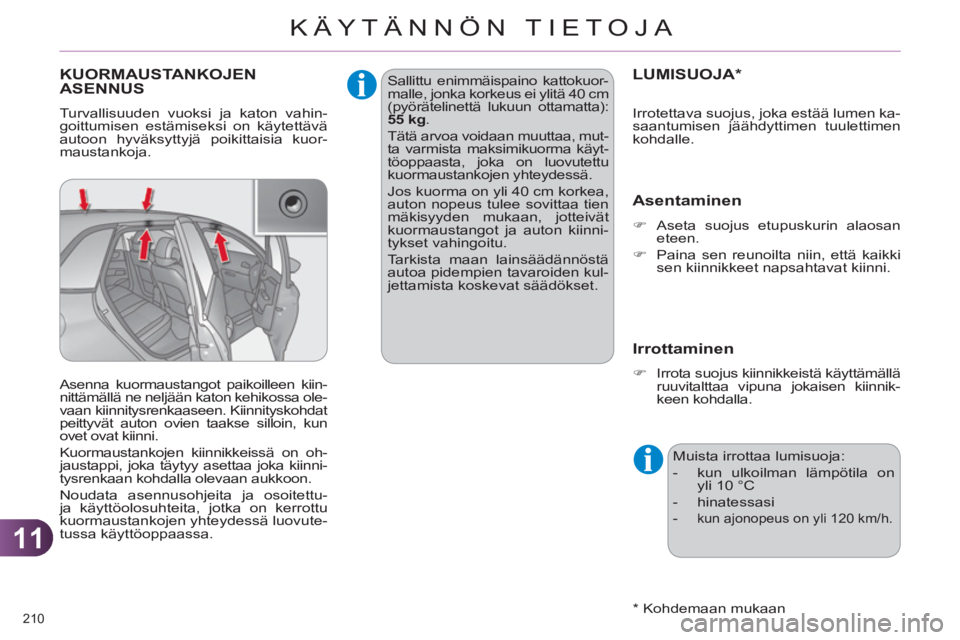

LUMISUOJA *


*
Kohdemaan mukaan
Asentaminen



)
Aseta suojus etupuskurin alaosan
eteen.

)
Paina sen reunoilta niin, että kaikki
sen kiinnikkeet napsahtavat kiinni.

Irrottaminen



)
Irrota suojus kiinnikkeistä käyttämällä
ruuvitalttaa vipuna jokaisen kiinnik-
keen kohdalla.
Muista irrottaa lumisuoja:


- kun ulkoilman lämpötila on
yli 10 °C

- hinatessasi

-
kun ajonopeus on yli 120 km/h.


Irrotettava suojus, joka estää lumen ka-
saantumisen jäähdyttimen tuulettimen
kohdalle.
KUORMAUSTANKOJEN
ASENNUS

Turvallisuuden vuoksi ja katon vahin-
goittumisen estämiseksi on käytettävä
autoon hyväksyttyjä poikittaisia kuor-
maustankoja.

Asenna kuormaustangot paikoilleen kiin-
nittämällä ne neljään katon kehikossa ole-
vaan kiinnitysrenkaaseen. Kiinnityskohdat
peittyvät auton ovien taakse silloin, kun
ovet ovat kiinni.
Kuormaustankojen kiinnikkeissä on oh-
jaustappi, joka täytyy asettaa joka kiinni-
tysrenkaan kohdalla olevaan aukkoon.
Noudata asennusohjeita ja osoitettu-
ja käyttöolosuhteita, jotka on kerrottu
kuormaustankojen yhteydessä luovute-
tussa käyttöoppaassa.
Sallittu enimmäispaino kattokuor-
malle, jonka korkeus ei ylitä 40 cm
(pyörätelinettä lukuun ottamatta):
55 kg
.
Tätä arvoa voidaan muuttaa, mut-
ta varmista maksimikuorma käyt-
töoppaasta, joka on luovutettu
kuormaustankojen yhteydessä.
Jos kuorma on yli 40 cm korkea,
auton nopeus tulee sovittaa tien
mäkisyyden mukaan, jotteivät
kuormaustangot ja auton kiinni-
tykset vahingoitu.
Tarkista maan lainsäädännöstä
autoa pidempien tavaroiden kul-
jettamista koskevat säädökset.

11
KÄYTÄNNÖN TIETOJA
211

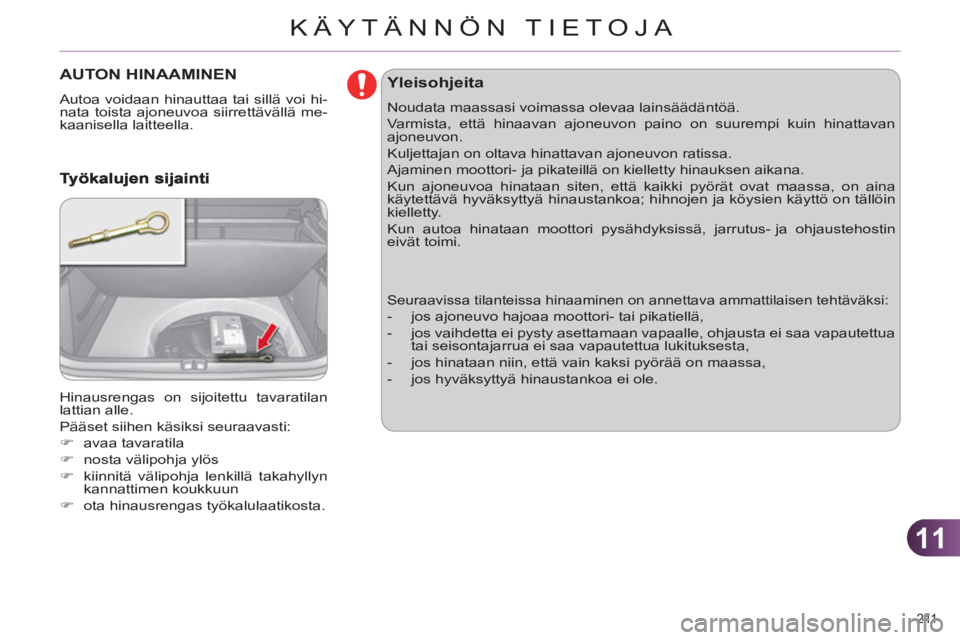

AUTON HINAAMINEN
Autoa voidaan hinauttaa tai sillä voi hi-
nata toista ajoneuvoa siirrettävällä me-
kaanisella laitteella.
Hinausrengas on sijoitettu tavaratilan
lattian alle.
Pääset siihen käsiksi seuraavasti:


)
avaa tavaratila

)
nosta välipohja ylös

)
kiinnitä välipohja lenkillä takahyllyn
kannattimen koukkuun

)
ota hinausrengas työkalulaatikosta.


Yleisohjeita

Noudata maassasi voimassa olevaa lainsäädäntöä.
Varmista, että hinaavan ajoneuvon paino on suurempi kuin hinattavan
ajoneuvon.
Kuljettajan on oltava hinattavan ajoneuvon ratissa.
Ajaminen moottori- ja pikateillä on kielletty hinauksen aikana.
Kun ajoneuvoa hinataan siten, että kaikki pyörät ovat maassa, on aina
käytettävä hyväksyttyä hinaustankoa; hihnojen ja köysien käyttö on tällöin
kielletty.
Kun autoa hinataan moottori pysähdyksissä, jarrutus- ja ohjaustehostin
eivät toimi.
Seuraavissa tilanteissa hinaaminen on annettava ammattilaisen tehtäväksi:



- jos ajoneuvo hajoaa moottori- tai pikatiellä,

- jos vaihdetta ei pysty asettamaan vapaalle, ohjausta ei saa vapautettua
tai seisontajarrua ei saa vapautettua lukituksesta,

- jos hinataan niin, että vain kaksi pyörää on maassa,

- jos hyväksyttyä hinaustankoa ei ole.

11
KÄYTÄNNÖN TIETOJA
212


)

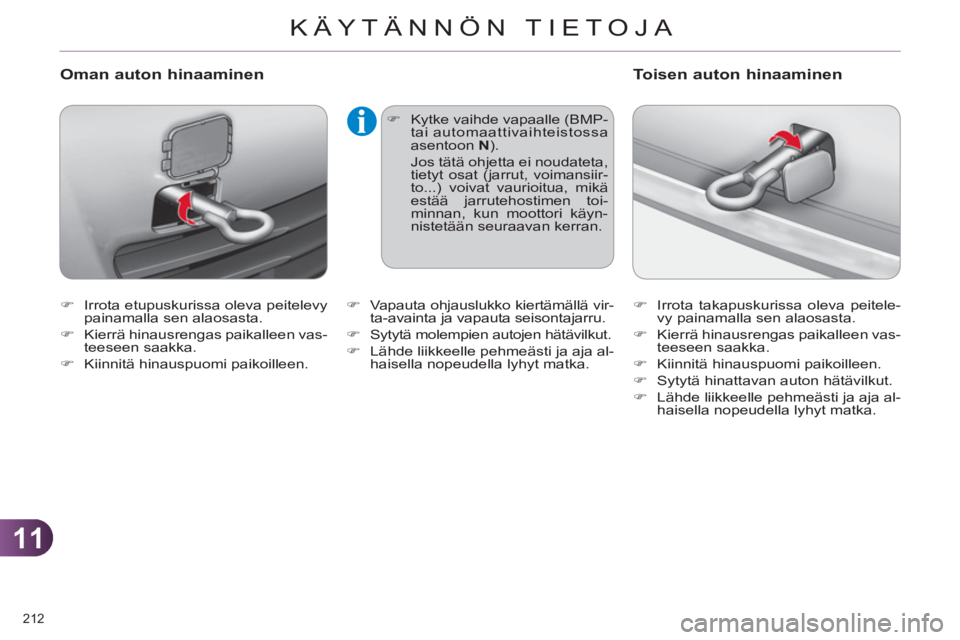

Irrota etupuskurissa oleva peitelevy
painamalla sen alaosasta.

)
Kierrä hinausrengas paikalleen vas-
teeseen saakka.

)
Kiinnitä hinauspuomi paikoilleen.


Oman auton hinaaminen


)
Kytke vaihde vapaalle (BMP-
tai automaattivaihteistossa
asentoon N
).
Jos tätä ohjetta ei noudateta,
tietyt osat (jarrut, voimansiir-
to...) voivat vaurioitua, mikä
estää jarrutehostimen toi-
minnan, kun moottori käyn-
nistetään seuraavan kerran.


)
Irrota takapuskurissa oleva peitele-
vy painamalla sen alaosasta.

)
Kierrä hinausrengas paikalleen vas-
teeseen saakka.

)
Kiinnitä hinauspuomi paikoilleen.

)
Sytytä hinattavan auton hätävilkut.

)
Lähde liikkeelle pehmeästi ja aja al-
haisella nopeudella lyhyt matka.



Toisen auton hinaaminen


)
Vapauta ohjauslukko kiertämällä vir-
ta-avainta ja vapauta seisontajarru.

)
Sytytä molempien autojen hätävilkut.

)
Lähde liikkeelle pehmeästi ja aja al-
haisella nopeudella lyhyt matka.

11
KÄYTÄNNÖN TIETOJA
213

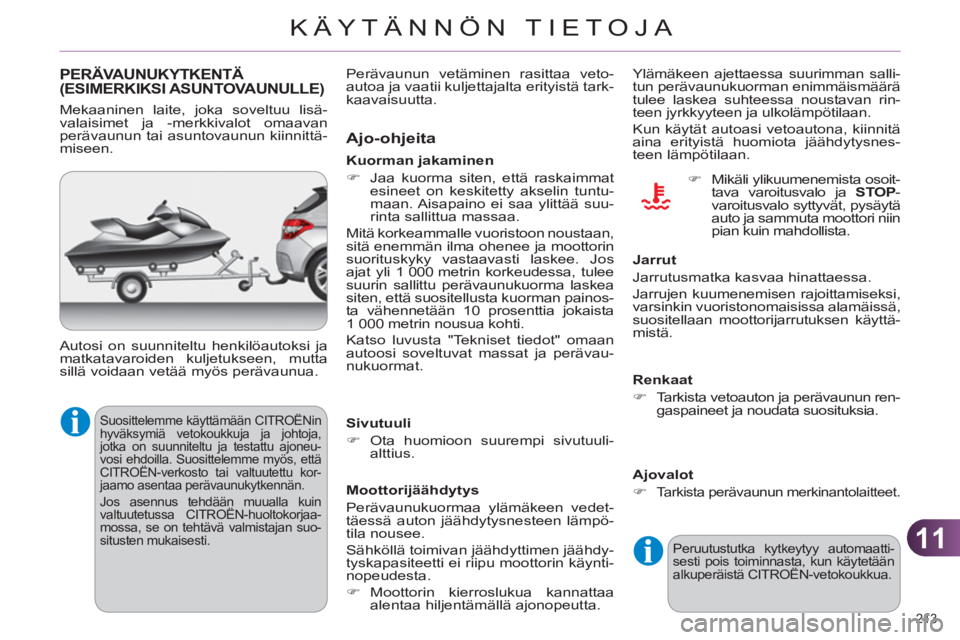

PERÄVAUNUKYTKENTÄ (ESIMERKIKSI ASUNTOVAUNULLE)
Suosittelemme käyttämään CITROËNin
hyväksymiä vetokoukkuja ja johtoja,
jotka on suunniteltu ja testattu ajoneu-
vosi ehdoilla. Suosittelemme myös, että
CITROËN-verkosto tai valtuutettu kor-
jaamo asentaa perävaunukytkennän.
Jos asennus tehdään muualla kuin
valtuutetussa CITROËN-huoltokorjaa-
mossa, se on tehtävä valmistajan suo-
situsten mukaisesti.


Peruutustutka kytkeytyy automaatti-
sesti pois toiminnasta, kun käytetään
alkuperäistä CITROËN-vetokoukkua.



Mekaaninen laite, joka soveltuu lisä-
valaisimet ja -merkkivalot omaavan
perävaunun tai asuntovaunun kiinnittä-
miseen.
Autosi on suunniteltu henkilöautoksi ja
matkatavaroiden kuljetukseen, mutta
sillä voidaan vetää myös perävaunua. Perävaunun vetäminen rasittaa veto-
autoa ja vaatii kuljettajalta erityistä tark-
kaavaisuutta.


Ajo-ohjeita


Kuorman jakaminen


)
Jaa kuorma siten, että raskaimmat
esineet on keskitetty akselin tuntu-
maan. Aisapaino ei saa ylittää suu-
rinta sallittua massaa.
Mitä korkeammalle vuoristoon noustaan,
sitä enemmän ilma ohenee ja moottorin
suorituskyky vastaavasti laskee. Jos
ajat yli 1 000 metrin korkeudessa, tulee
suurin sallittu perävaunukuorma laskea
siten, että suositellusta kuorman painos-
ta vähennetään 10 prosenttia jokaista
1 000 metrin nousua kohti.
Katso luvusta "Tekniset tiedot" omaan
autoosi soveltuvat massat ja perävau-
nukuormat.

Sivutuuli


)
Ota huomioon suurempi sivutuuli-
alttius.


Moottorijäähdytys
Perävaunukuormaa ylämäkeen vedet-
täessä auton jäähdytysnesteen lämpö-
tila nousee.
Sähköllä toimivan jäähdyttimen jäähdy-
tyskapasiteetti ei riipu moottorin käynti-
nopeudesta.


)
Moottorin kierroslukua kannattaa
alentaa hiljentämällä ajonopeutta. Ylämäkeen ajettaessa suurimman salli-
tun perävaunukuorman enimmäismäärä
tulee laskea suhteessa noustavan rin-
teen jyrkkyyteen ja ulkolämpötilaan.
Kun käytät autoasi vetoautona, kiinnitä
aina erityistä huomiota jäähdytysnes-
teen lämpötilaan.


)
Mikäli ylikuumenemista osoit-
tava varoitusvalo ja STOP
-
varoitusvalo syttyvät, pysäytä
auto ja sammuta moottori niin
pian kuin mahdollista.


Jarrut
Jarrutusmatka kasvaa hinattaessa.
Jarrujen kuumenemisen rajoittamiseksi,
varsinkin vuoristonomaisissa alamäissä,
suositellaan moottorijarrutuksen käyttä-
mistä.

Renkaat


)
Tarkista vetoauton ja perävaunun ren-
gaspaineet ja noudata suosituksia.


Ajovalot


)

Tarkista perävaunun merkinantolaitteet.

11
KÄYTÄNNÖN TIETOJA
214

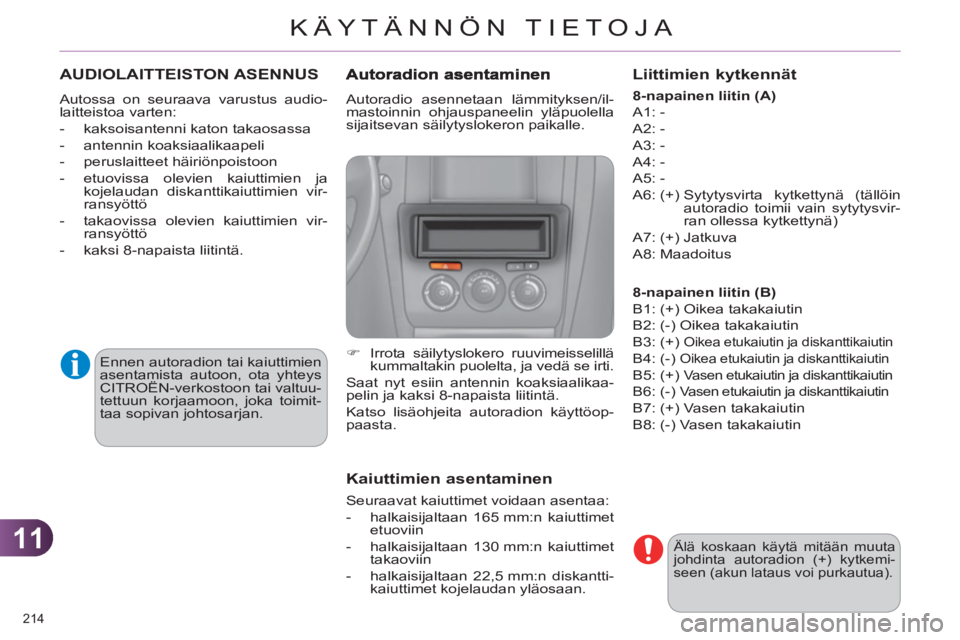

AUDIOLAITTEISTON ASENNUS
Autossa on seuraava varustus audio-
laitteistoa varten:


- kaksoisantenni katon takaosassa

- antennin koaksiaalikaapeli

- peruslaitteet häiriönpoistoon

- etuovissa olevien kaiuttimien ja
kojelaudan diskanttikaiuttimien vir-
ransyöttö

- takaovissa olevien kaiuttimien vir-
ransyöttö

- kaksi 8-napaista liitintä.
Ennen autoradion tai kaiuttimien
asentamista autoon, ota yhteys
CITROËN-verkostoon tai valtuu-
tettuun korjaamoon, joka toimit-
taa sopivan johtosarjan.
Älä koskaan käytä mitään muuta
johdinta autoradion (+) kytkemi-
seen (akun lataus voi purkautua).
Autoradio asennetaan lämmityksen/il-
mastoinnin ohjauspaneelin yläpuolella
sijaitsevan säilytyslokeron paikalle.


)
Irrota säilytyslokero ruuvimeisselillä
kummaltakin puolelta, ja vedä se irti.
Saat nyt esiin antennin koaksiaalikaa-
pelin ja kaksi 8-napaista liitintä.
Katso lisäohjeita autoradion käyttöop-
paasta.
Kaiuttimien asentaminen

Seuraavat kaiuttimet voidaan asentaa:


- halkaisijaltaan 165 mm:n kaiuttimet
etuoviin

- halkaisijaltaan 130 mm:n kaiuttimet
takaoviin

- halkaisijaltaan 22,5 mm:n diskantti-
kaiuttimet kojelaudan yläosaan.
Liittimien kytkennät


8-

napainen

liitin (A)

A1: -
A2: -
A3: -
A4: -
A5: -
A6: (+) Sytytysvirta kytkettynä (tällöin
autoradio toimii vain sytytysvir-
ran ollessa kytkettynä)
A7: (+) Jatkuva
A8: Maadoitus

8-

napainen

liitin (B)

B1: (+) Oikea takakaiutin
B2: (-) Oikea takakaiutin
B3: (+)
Oikea etukaiutin ja diskanttikaiutin

B4: (-) Oikea etukaiutin ja diskanttikaiutin

B5: (+) Vasen etukaiutin ja diskanttikaiutin

B6: (-) Vasen etukaiutin ja diskanttikaiutin

B7: (+) Vasen takakaiutin
B8: (-) Vasen takakaiutin
