2013 CITROEN C4 Omistajan Käsikirjat (in Finnish)

9
AJAMINEN
151

)
Tue auto laittamalla kiilat molempi-
en etupyörien eteen tai taakse, rin-
teen vastasuuntaan.
Turvallisuussyistä ota ehdotto-
masti pian yhteys CITROËN-
verkostoon tai valtuutettuun
korjaamoon kalvon vaihtamista
varten.
Koska seisontajarru on vapau-
tettu hätätilanteessa, auton py-
syminen paikallaan ei ole enää
varmaa sen jälkeen, kun luki-
tuksen avaaminen mekaanisel-
la hätäkytkimellä on aloitettu.
Mekaaninen hätäkytkin ei lukitse
uudelleen seisontajarrua.
Älä koske säätimeen A
tai sam-
muta/käynnistä moottoria, kun
hallintalaite on kytkettynä.
Huolehdi siitä, että kalvon lähei-
syyteen ei pääse pölyä tai kos-
teutta.

)
Irrota suojakotelo tavaratilan maton
alta, niin saat esiin hallintalaitteen.

)
Avaa putken E
kalvo D
hallintalait-
teella.

)
Aseta hallintalaite putkeen.

)
Kierrä hallintalaitetta myöräpäivään.
Turvallisuussyistä
toimenpide on
ehdottomasti
tehtävä loppuun saak-
ka. Seisontajarru on vapautettu.

)
Poista hallintalaite ja laita se kiilojen
kanssa työkalulaatikkoon tavarati-
lan maton alle.

- Seisontajarrun toiminta aktivoituu
uudelleen, kun virta katkaistaan ja
jälleen kytketään. Jos seisontajar-
run uudelleenalustus on mahdoton-
ta, ota yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon.

- Seuraava seisontajarrun kiristymi-
nen voi kestää normaalia pidem-
pään.

9
AJAMINEN
152

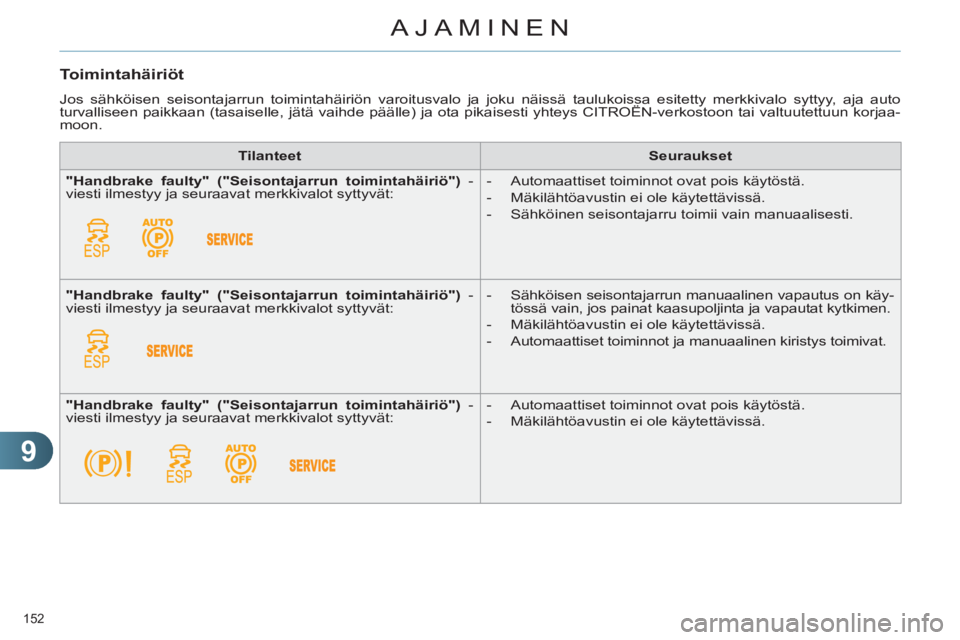

Toimintahäiriöt

Jos sähköisen seisontajarrun toimintahäiriön varoitusvalo ja joku näissä taulukoissa esitetty merkkivalo syttyy, aja auto
turvalliseen paikkaan (tasaiselle, jätä vaihde päälle) ja ota pikaisesti yhteys CITROËN-verkostoon tai valtuutettuun korjaa-
moon.


Tilanteet



Seuraukset



"

Handbrake faulty" ("Seisontajarrun toimintahäiriö"
) -
viesti ilmestyy ja seuraavat merkkivalot syttyvät:

- Automaattiset toiminnot ovat pois käytöstä.

- Mäkilähtöavustin ei ole käytettävissä.

- Sähköinen seisontajarru toimii vain manuaalisesti.

"

Handbrake faulty" ("Seisontajarrun toimintahäiriö"
) -
viesti ilmestyy ja seuraavat merkkivalot syttyvät:

- Sähköisen seisontajarrun manuaalinen vapautus on käy-
tössä vain, jos painat kaasupoljinta ja vapautat kytkimen.

- Mäkilähtöavustin ei ole käytettävissä.

- Automaattiset toiminnot ja manuaalinen kiristys toimivat.

"

Handbrake faulty" ("Seisontajarrun toimintahäiriö"
) -
viesti ilmestyy ja seuraavat merkkivalot syttyvät:

- Automaattiset toiminnot ovat pois käytöstä.

- Mäkilähtöavustin ei ole käytettävissä.

9
AJAMINEN
153


Tilanteet



Seuraukset


Kiristääksesi sähköisen seisontajarrun:


)
pysäytä auto ja katkaise virta,

)
vedä vivusta vähintään 5 sekunnin ajan tai kiristyksen
loppuun saakka,

)
kytke virta ja varmista, että sähköisen seisontajarrun
merkkivalot syttyvät.
Kiristys tapahtuu hitaammin kuin normaalisti.
Vapauttaaksesi sähköisen seisontajarrun:


)
kytke virta,

)
vedä vivusta, pidä se ylhäällä noin 3 sekunnin ajan ja
vapauta se.
Jos jarrutuksen merkkivalo vilkkuu tai jos merkkivalot eivät
syty virran katkaisun yhteydessä, jarrutoiminnot eivät ole
käytössä. Pysäköi auto tasaiselle ja tarkastuta se CITROËN-
verkostolla tai valtuutetulla korjaamolla.

ja mahdollisesti
vilkkuu



"

Handbrake faulty" ("Seisontajarrun toimintahäiriö")
-
viesti ilmestyy ja seuraavat merkkivalot syttyvät:

- Toiminnoista vain automaattinen kiristys moottoria sam-
mutettaessa ja automaattinen vapautus kaasutettaessa
ovat käytettävissä.

- Sähköisen seisontajarrun manuaalinen kiristys/vapautus
ja hätäjarrutus ovat käytettävissä.
ja mahdollisesti
vilkkuu
Akun toimintahäiriö:

- Akun merkkivalon sytyttyä auto on pysäytettävä heti,
muu liikenne huomioon ottaen. Pysäytä auto (laita pyöri-
en taakse tarvittaessa kiilat).

- Kiristä sähköinen seisontajarru ennen kuin sammutat
moottorin.

9
AJAMINEN
154
MANUAALINEN SEISONTAJARRU

Lukitseminen


)
Kiristä seisontajarrun vipu mahdol-
lisimman tiukkaan, jotta auto pysyy
paikallaan.

Lukituksen avaaminen


)
Vedä kevyesti seisontajarrun vivusta,
paina vivun päässä olevaa lukituksen
avauspainiketta ja laske vipu alas.

Jos auton liikkuessa seisontajar-
run merkkivalo ja STOP
-varoitus-
valo syttyvät yhtä aikaa, ja samalla
kuuluu merkkiääni sekä monitoimi-
näyttöön tulee viesti, seisontajarru on yhä
kiristetty tai sitä ei ole vapautettu kunnolla.
Kun pysäköit rinteeseen, käännä
pyörät niin, että ne ovat jalkakäy-
tävää vasten, kiristä seisonta-
jarru, kytke vaihde päälle sekä
katkaise virta.

6-VAIHTEINEN KÄSIVALINTAINEN VAIHTEISTO
Vaihtaminen 5. tai 6. vaihteelle



)
Siirrä vaihteenvalitsin kokonaan oi-
kealle 5. tai 6. vaihteen kytkemisek-
si kunnolla.

Kytke peruutusvaihde vain auton
ollessa pysähtyneenä ja mootto-
rin joutokäynnillä.
Turvallisuussyistä ja moottorin
käynnistämisen helpottamiseksi:


- siirrä vaihteenvalitsin aina
vapaalle

- paina kytkinpoljinta.

Vaihtaminen peruutusvaihteelle



)
Nosta nupin alla olevaa rengasta ja
siirrä vaihteenvalitsinta vasemmalle
ja sitten eteenpäin.

9
AJAMINEN
155

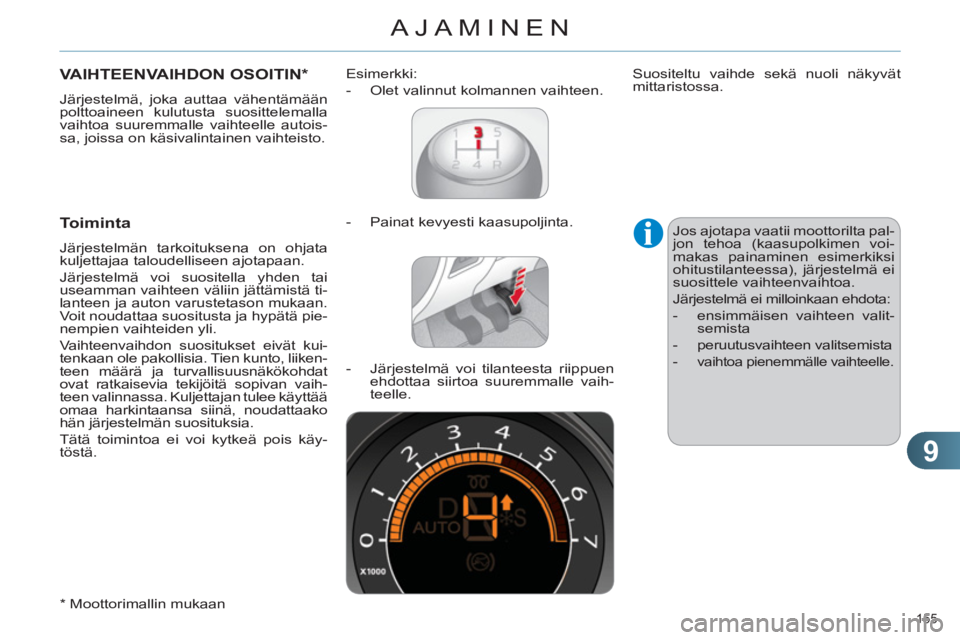

VAIHTEENVAIHDON OSOITIN *

Järjestelmä, joka auttaa vähentämään
polttoaineen kulutusta suosittelemalla
vaihtoa suuremmalle vaihteelle autois-
sa, joissa on käsivalintainen vaihteisto.

* Moottorimallin mukaan

Toiminta

Järjestelmän tarkoituksena on ohjata
kuljettajaa taloudelliseen ajotapaan.
Järjestelmä voi suositella yhden tai
useamman vaihteen väliin jättämistä ti-
lanteen ja auton varustetason mukaan.
Voit noudattaa suositusta ja hypätä pie-
nempien vaihteiden yli.
Vaihteenvaihdon suositukset eivät kui-
tenkaan ole pakollisia. Tien kunto, liiken-
teen määrä ja turvallisuusnäkökohdat
ovat ratkaisevia tekijöitä sopivan vaih-
teen valinnassa. Kuljettajan tulee käyttää
omaa harkintaansa siinä, noudattaako
hän järjestelmän suosituksia.
Tätä toimintoa ei voi kytkeä pois käy-
töstä.
- Painat kevyesti kaasupoljinta.
Esimerkki:


- Olet valinnut kolmannen vaihteen.

- Järjestelmä voi tilanteesta riippuen
ehdottaa siirtoa suuremmalle vaih-
teelle.
Suositeltu vaihde sekä nuoli näkyvät
mittaristossa.

Jos ajotapa vaatii moottorilta pal-
jon tehoa (kaasupolkimen voi-
makas painaminen esimerkiksi
ohitustilanteessa), järjestelmä ei
suosittele vaihteenvaihtoa.
Järjestelmä ei milloinkaan ehdota:


- ensimmäisen vaihteen valit-
semista

- peruutusvaihteen valitsemista

-
vaihtoa pienemmälle vaihteelle.

9
AJAMINEN
156

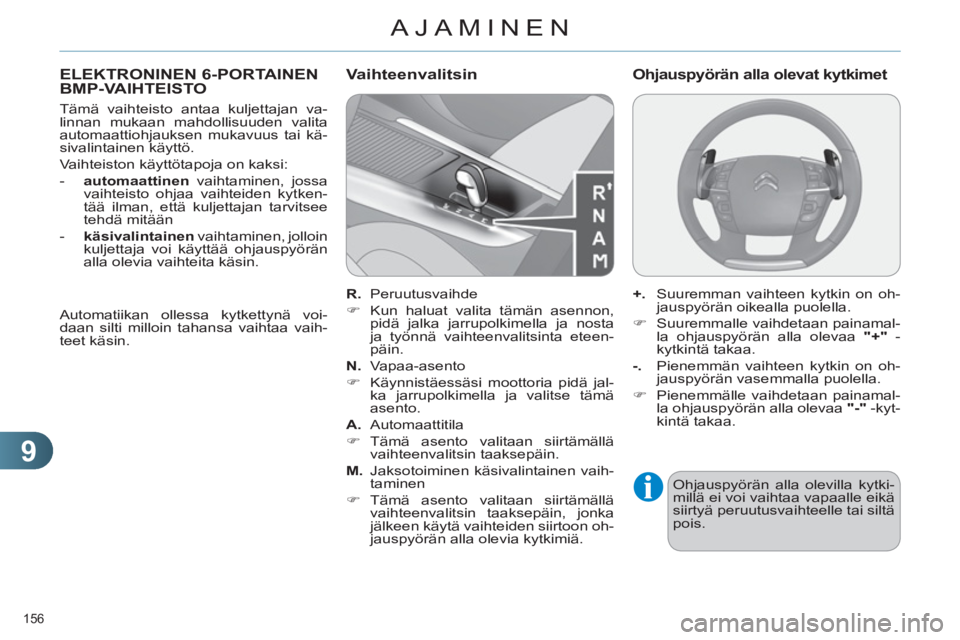

ELEKTRONINEN 6-PORTAINEN
BMP-VAIHTEISTO

Tämä vaihteisto antaa kuljettajan va-
linnan mukaan mahdollisuuden valita
automaattiohjauksen mukavuus tai kä-
sivalintainen käyttö.
Vaihteiston käyttötapoja on kaksi:


- automaattinen
vaihtaminen, jossa
vaihteisto ohjaa vaihteiden kytken-
tää ilman, että kuljettajan tarvitsee
tehdä mitään

- käsivalintainen
vaihtaminen, jolloin
kuljettaja voi käyttää ohjauspyörän
alla olevia vaihteita käsin.

R.
Peruutusvaihde


)
Kun haluat valita tämän asennon,
pidä jalka jarrupolkimella ja nosta
ja työnnä vaihteenvalitsinta eteen-
päin.

N.
Vapaa-asento


)
Käynnistäessäsi moottoria pidä jal-
ka jarrupolkimella ja valitse tämä
asento.

A.
Automaattitila


)
Tämä asento valitaan siirtämällä
vaihteenvalitsin taaksepäin.

M.
Jaksotoiminen käsivalintainen vaih-
taminen


)
Tämä asento valitaan siirtämällä
vaihteenvalitsin taaksepäin, jonka
jälkeen käytä vaihteiden siirtoon oh-
jauspyörän alla olevia kytkimiä.


Vaihteenvalitsin


+.
Suuremman vaihteen kytkin on oh-
jauspyörän oikealla puolella.


)
Suuremmalle vaihdetaan painamal-
la ohjauspyörän alla olevaa "+" -
kytkintä takaa.

-.
Pienemmän vaihteen kytkin on oh-
jauspyörän vasemmalla puolella.


)
Pienemmälle vaihdetaan painamal-
la ohjauspyörän alla olevaa "-" - kyt-
kintä takaa.
Ohjauspyörän alla olevat kytkimet


Ohjauspyörän alla olevilla kytki-
millä ei voi vaihtaa vapaalle eikä
siirtyä peruutusvaihteelle tai siltä
pois.
Automatiikan ollessa kytkettynä voi-
daan silti milloin tahansa vaihtaa vaih-
teet käsin.

9
AJAMINEN
157

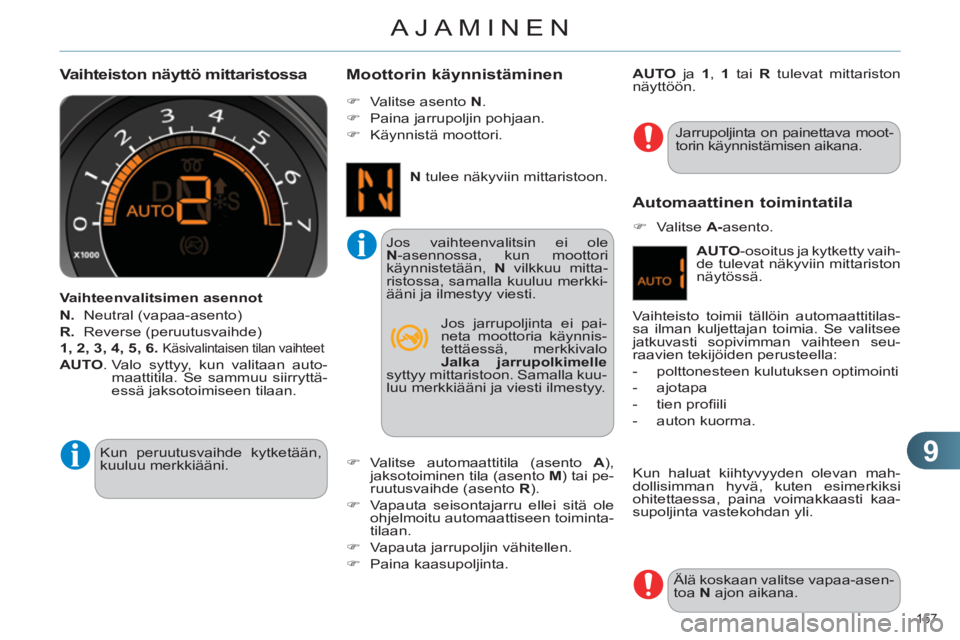

Vaihteiston näyttö mittaristossa


Vaihteenvalitsimen asennot

N.
Neutral (vapaa-asento)

R.
Reverse (peruutusvaihde)

1, 2, 3, 4, 5, 6.

Käsivalintaisen tilan vaihteet


AUTO
. Valo syttyy, kun valitaan auto-
maattitila. Se sammuu siirryttä-
essä jaksotoimiseen tilaan.
Jarrupoljinta on painettava moot-
torin käynnistämisen aikana.


)
Valitse asento N
.

)
Paina jarrupoljin pohjaan.

)
Käynnistä moottori.


Moottorin käynnistäminen



)
Valitse automaattitila (asento A
),
jaksotoiminen tila (asento M
) tai pe-
ruutusvaihde (asento R
).

)
Vapauta seisontajarru ellei sitä ole
ohjelmoitu automaattiseen toiminta-
tilaan.

)
Vapauta jarrupoljin vähitellen.

)
Paina kaasupoljinta.
Automaattinen toimintatila



)
Valitse A-
asento.

Kun haluat kiihtyvyyden olevan mah-
dollisimman hyvä, kuten esimerkiksi
ohitettaessa, paina voimakkaasti kaa-
supoljinta vastekohdan yli.
Kun peruutusvaihde kytketään,
kuuluu merkkiääni.

Jos vaihteenvalitsin ei ole
N
-asennossa, kun moottori
käynnistetään, N
vilkkuu mitta-
ristossa, samalla kuuluu merkki-
ääni ja ilmestyy viesti.
AUTO
ja 1
, 1
tai R
tulevat mittariston
näyttöön.
Vaihteisto toimii tällöin automaattitilas-
sa ilman kuljettajan toimia. Se valitsee
jatkuvasti sopivimman vaihteen seu-
raavien tekijöiden perusteella:


- polttonesteen kulutuksen optimointi

- ajotapa

- tien profi ili

- auton kuorma.
N
tulee näkyviin mittaristoon.
Jos jarrupoljinta ei pai-
neta moottoria käynnis-
tettäessä, merkkivalo
Jalka jarrupolkimelle

syttyy mittaristoon. Samalla kuu-
luu merkkiääni ja viesti ilmestyy.

Älä koskaan valitse vapaa-asen-
toa N
ajon aikana.
AUTO
-osoitus ja kytketty vaih-
de tulevat näkyviin mittariston
näytössä.

9
AJAMINEN
158

Toimintatilaa voidaan muuttaa
milloin tahansa siirtämällä vaih-
teenvalitsin asennosta A
asen-
toon M
tai päinvastoin.

Jos kuljettaja haluaa vaihtaa peruutus-
vaihteelle hyvin pienessä nopeudessa,
siirto otetaan huomioon vasta, kun auto
on pysähtynyt. Merkkivalo Jalka jarru-
polkimelle
saattaa palaa mittaristossa,
jotta kuljettaja jarruttaisi.
Mikäli ajonopeuden ollessa korkea pe-
ruutusvaihde kytkeytyy, merkkivalo N

vilkkuu ja vaihteisto siirtyy automaatti-
sesti vapaa-asentoon. Vaihteen kytke-
miseksi uudelleen vie vaihteenvalitsin
asentoon A
tai M
.

Kun auto on paikallaan mootto-
rin käydessä, vaihteenvalitsin on
ehdottomasti siirrettävä vapaalle
asentoon N
.
Aina ennen kuin moottoritilassa
tehdään toimenpiteitä, tarkista,
että vaihteenvalitsin on vapaa-
asennossa N
ja seisontajarru on
kiristetty.
Aina pysäköityäsi kiristä ehdot-
tomasti seisontajarru, jotta auto
pysyy paikallaan, ellei seisonta-
jarru ole ohjelmoitu automaatti-
seen toimintatilaan.


Peruuttaminen

Peruutusvaihteen kytkemiseksi auton
on oltava pysähdyksissä ja jalan pai-
nettava jarrupoljinta.


)
Valitse asento R
.
Toimintahäiriö

Jos AUTO
-osoitus vilkkuu sytytysvirran
ollessa kytkettynä ja samalla kuuluu
merkkiääni ja ilmestyy viesti, vaihteis-
tossa on toimintahäiriö.
Tarkistuta järjestelmä CITROËN-
verkostolla tai valtuutetulla korjaamolla.


Käsivalintainen toimintatila



)
Valitse asento M
.
Kytketyt vaihteet tulevat vuo-
rollaan näyttöön mittaristossa.
Vaihteensiirtokäskyt otetaan huomioon
vain, jos auton käyntinopeus sen sallii.
Jalan nosto kaasupolkimelta ei ole tar-
peen vaihteensiirtojen aikana.
Jarrutettaessa tai hidastettaessa vaih-
teisto vaihtaa automaattisesti pienem-
mälle vaihteelle, jotta vaihteensiirto
voidaan suorittaa.
Kiihdytettäessä voimakkaasti vaihteisto
ei kytkeydy suuremmalle vaihteelle il-
man, että kuljettaja käyttää ohjauspyö-
rän alla olevia kytkimiä.
Vaihteiden siirto hetkellisesti käsin
Voit vaihtaa vaihteet hetkellisesti käsin
käyttämällä ohjauspyörän alla olevia
vipukytkimiä "+"
ja "-"
: jos moottorin
käyntinopeus sallii, pyyntö vaihteen
siirrosta otetaan huomioon.
Tällä hetkellisellä vaihteen siirrolla kä-
sin voi ennakoida tiettyjä tilanteita, esi-
merkiksi toisen ajoneuvon ohituksen tai
kaarteen lähestymisen.
Jos kytkimiä ei käytetä hetkeen, vaih-
teisto palautuu automaattiseen toimin-
tatilaan.

Kun auto on liikkeellä, älä kos-
kaan valitse vapaa-asentoa N
.
Molemmissa tapauksissa on ehdotto-
masti kiristettävä seisontajarru, ellei
sitä ole ohjelmoitu automaattiseen toi-
mintatilaan.

Auton pysäyttäminen

Ennen kuin sammutat moottorin, voit:


- siirtää vivun asentoon N
, jolloin
vaihteisto kytkeytyy vapaalle
tai

- jättää kytkettynä olevan vaihteen
päälle. Tässä tapauksessa autoa ei
voi siirtää.
