2013 CITROEN C4 Omistajan Käsikirjat (in Finnish)

1
31
NAVIGOINTIJÄRJESTELMÄÄN LIITETTY MITTARISTO, JOHON VOIT SÄÄTÄÄ HALUAMASI VÄRIT


1.
Kierroslukumittari (x 1 000 r/min tai
rpm)

2.

Käsivalintaisen vaihteiston vaihteen-
vaihdon osoitin tai automatisoidun
BMP-vaihteiston tai automaattivaih-
teiston valitsimen asento ja vaihde

3.
Nopeusnäyttö (km/h tai mailia)


Mittaritaulut ja näytöt


4.
Keskellä oleva navigointijärjestel-
mään liitetty näyttö

5.
Polttoainemittari ja polttoaineen vä-
himmäistason merkkivalo

6.
Osamatkamittari (km tai mailia)

7.
Huollon avainsymboli (jos huollon
tarkastusväli tehtävä pian tai se on
ylitetty)
matkamittari
(km tai mailia)


A.
"VÄRI Mittaristot": tällä painikkeella
voit valita mittaristojen pohjavärin

B.
"VÄRI Näytöt": tällä painikkeella voit
valita näyttöjen pohjavärin

C.
Kojetauluvalojen himmennin (yö-
käyttöön)

D.
Käsin tehtävän tarkastuksen aloit-
taminen (auton toimintojen tilan tar-
kastus ja varoitusviestien näyttö)
Huollon ilmaisimen tai osamatka-
mittarin nollaus

Säätöpainikkeet

1
AJONHALLINTA
32


1.
Vakionopeudensäätimen tai nopeus-
rajoittimen ohjeet

2.
Moottoriöljyn tason osoitin
Huoltotietojen muistutus
Nämä tiedot tulevat aloitussivun jäl-
keen perätysten näyttöön sytytysvirran
kytkeytyessä ja ennen käytössä olevi-
en aktivoitujen toimintojen näyttöä.
Varoitukset tai ilmoitukset voivat ilmes-
tyä näyttöön hetkeksi.

Keskellä oleva
navigointijärjestelmään liitetty
näyttö
Käyntinopeusmittari
Kun enimmäiskäyntinopeutta lähestyt-
täessä merkkipalkit syttyvät punaisina
ja vilkkuvat, on se osoitus tarpeesta
vaihtaa suuremmalle vaihteelle. Kiertämällä ohjauspyörän vasemmal-
la puolella olevaa säädintä voit valita
mikä käytössä olevista aktivoiduista
toiminnoista (ajotietokone, navigointi-
opastus...) jää pysyvästi näytölle.

1
AJONHALLINTA
33
Merkkivalot
Merkkivalot varoittavat kuljettajaa toimintahäiriöstä (varoitusvalo) tai ilmoittavat
järjestelmän toimintatilasta (järjestelmä käytössä tai pois käytöstä).

Kun sytytysvirta kytketään
Tietyt varoitusvalot syttyvät ja palavat muutaman sekunnin ajan, kun sytytysvirta
kytketään.
Kun moottori on käynnistynyt, näiden merkkivalojen pitää sammua.
Jos valo jää palamaan, tarkista kyseisen valon merkitys ennen ajoonlähtöä.

Merkkivaloihin liittyvät varoitukset
Merkkivalo voi palaa jatkuvasti tai vilkkua, ja tiettyjen merkkivalojen syttyessä
saattaa kuulua merkkiääni ja monitoiminäytölle tai mittariston keskellä olevaan,
navigaattoriin liitettyyn näyttöön tulla viesti.

Varoitusvalot
Moottorin käydessä tai auton liikkuessa jonkin seuraavan varoitusvalon syttymi-
nen kertoo toimintahäiriöstä, joka vaatii kuljettajalta toimenpiteitä.
Merkkivalo syttyy mittaristoon tai se ilmestyy keskellä olevaan näyttöön, joka on
yhdistetty navigointijärjestelmään. Kun autosi on varustettu näy-
töllä, varoitusvalon syttymisen
lisäksi näyttöön ilmestyy aina
viesti, joka auttaa toimintahäiriön
tunnistamisessa.
Ota ongelmatapauksissa yhteys
CITROËN-verkostoon tai valtuu-
tettuun korjaamoon.



Merkkivalo



palaa



Syy



Toimenpiteet/Huomioitavaa




STOP


yhtäjaksoisesti
yksin tai
jonkin toisen
varoitusvalon
kanssa. Samalla
kuuluu merkkiääni
ja näyttöön
ilmestyy viesti. Merkkivalon syttyminen
on osoitus vakavasta
toimintahäiriöstä liittyen
jarruihin, ohjaustehostimeen,
moottorin öljynkiertoon,
jäähdytysnestekiertoon tai
rengasrikkoon. Auto on ehdottomasti pysäytettävä
mahdollisimman turvallisesti, sillä
moottori voi leikata, jos ajo jatkuu.
Pysäköi, sammuta virta ja ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.

J
äähdytysnesteen
maksimi lämpötila



yhtäjaksoisesti
punaisena. Jäähdytysjärjestelmän
lämpötila on liian korkea. Auto on ehdottomasti pysäytettävä
mahdollisimman turvallisesti.
Odota, että moottori jäähtyy ja lisää
tarvittaessa jäähdytysnestettä.
Jos ongelma jatkuu, ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.

1
AJONHALLINTA

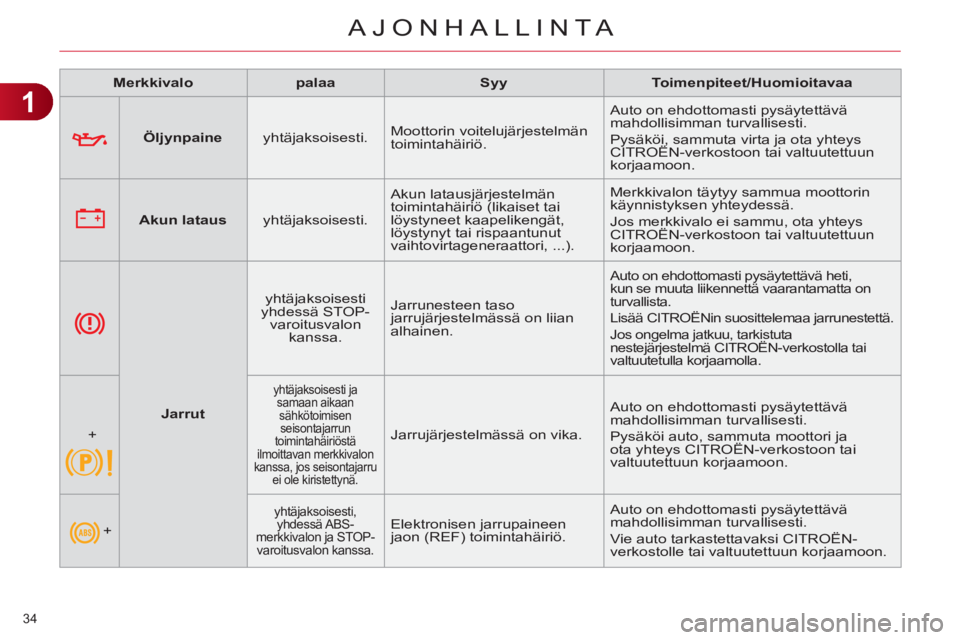

34


Öljynpaine


yhtäjaksoisesti. Moottorin voitelujärjestelmän
toimintahäiriö. Auto on ehdottomasti pysäytettävä
mahdollisimman turvallisesti.
Pysäköi, sammuta virta ja ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.

Merkkivalo



palaa



Syy



Toimenpiteet/Huomioitavaa




Akun lataus


yhtäjaksoisesti. Akun latausjärjestelmän
toimintahäiriö (likaiset tai
löystyneet kaapelikengät,
löystynyt tai rispaantunut
vaihtovirtageneraattori, ...). Merkkivalon täytyy sammua moottorin
käynnistyksen yhteydessä.
Jos merkkivalo ei sammu, ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.


Jarrut


yhtäjaksoisesti
yhdessä STOP-
varoitusvalon
kanssa. Jarrunesteen taso
jarrujärjestelmässä on liian
alhainen.
Auto on ehdottomasti pysäytettävä heti,
kun se muuta liikennettä vaarantamatta on
turvallista.
Lisää CITROËNin suosittelemaa jarrunestettä.
Jos ongelma jatkuu, tarkistuta
nestejärjestelmä CITROËN-verkostolla tai
valtuutetulla korjaamolla.

+


yhtäjaksoisesti ja
samaan aikaan
sähkötoimisen
seisontajarrun
toimintahäiriöstä
ilmoittavan merkkivalon
kanssa, jos seisontajarru
ei ole kiristettynä.

Jarrujärjestelmässä on vika. Auto on ehdottomasti pysäytettävä
mahdollisimman turvallisesti.
Pysäköi auto, sammuta moottori ja
ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.

+


yhtäjaksoisesti,
yhdessä ABS-
merkkivalon ja STOP-
varoitusvalon kanssa.
Elektronisen jarrupaineen
jaon (REF) toimintahäiriö. Auto on ehdottomasti pysäytettävä
mahdollisimman turvallisesti.
Vie auto tarkastettavaksi CITROËN-
verkostolle tai valtuutettuun korjaamoon.

1
AJONHALLINTA
35


Sähköinen
seisontajarru


vilkkuu. Sähköisen seisontajarrun
lukitus tai lukituksen vapautus
on keskeytynyt. Auto on ehdottomasti pysäytettävä
mahdollisimman turvallisesti.
Pysäköi tasaiselle, sammuta virta ja
ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.

+

Sähköisen
seisontajarrun
toimintahäiriö


yhtäjaksoisesti. Sähköisen seisontajarrun
toimintahäiriö. Automaattinen lukitus/lukituksen
vapautus ei ole enää mahdollista.
Ota mahdollisimman pian yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.
Jarrun voi vapauttaa käsin
hätätilanteessa käytettävien
toimenpiteiden avulla.
Lisätietoa sähköisestä seisontajarrusta
löytyy luvusta "Ajaminen".

Merkkivalo



palaa



Syy



Toimenpiteet/Huomioitavaa




Ovet ja luukut


yhtäjaksoisesti,
jos auton nopeus
on alle 10 km/h.
Ovi tai tavaratila on jäänyt
auki. Sulje kyseinen luukku.
yhtäjaksoisesti,
jos auton nopeus
on yli 10 km/h, ja
samalla kuuluu
merkkiääni.


Turvavyö
kiinnittämättä/
avattu
kiinnityksestä *


yhtäjaksoisesti,
jonka jälkeen
vilkkuu, lisäksi
kuuluu voimistuva
merkkiääni. Kuljettaja tai etumatkustaja ei
ole kiinnittänyt turvavyötään tai
on avannut sen kiinnityksestä. Vedä vastaavan turvavyön hihnasta ja
työnnä solki lukkopesään.
Tämä merkkivalo on lisänä katon
keskikonsolissa näkyvälle tiedolle. Ainakin yksi takana
matkustava on avannut
turvavyönsä kiinnityksen.

* Kohdemaan mukaan

1
AJONHALLINTA
36





Huolto


hetkellisesti,
samalla näkyy
viesti. Pieniä toimintahäiriöitä,
joilla ei ole omaa erityistä
merkkivaloa. Katso monitoiminäytöltä, mikä
toimintahäiriö on kyseessä, esimerkiksi:


- ovet, tavaratila tai konepelti auki,

- moottoriöljyn taso,

- kauko-ohjaimen paristo,

- rengaspaine,

- hiukkassuodattimen kyllästys
dieselautossa (katso luku
"Tarkistukset - Tarkastukset/
Hiukkassuodatin").
Muiden toimintahäiriöiden kohdalla,
ota yhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon.

yhtäjaksoisesti,
samalla näkyy
viesti ja kuuluu
merkkiääni. Merkittäviä toimintahäiriöitä,
joilla ei ole omaa erityistä
merkkivaloa. Katso monitoiminäytöltä, mikä
toimintahäiriö on kyseessä ja ota
ehdottomasti yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.

Merkkivalo



palaa



Syy



Toimenpiteet/Huomioitavaa








Jalka
jarrupolkimella


yhtäjaksoisesti. Jarrupoljinta ei paineta. Paina jarrupoljinta, kun käynnistät
moottorin autossa, jossa on 6-portainen
BMP-vaihteisto (valitsin asennossa N
).
Jos vapautat seisontajarrun etkä paina
jarrupoljinta, tämä merkkivalo jää
palamaan.

vilkkuu. Jos autossa on
6-portainen BMP-vaihteisto
ja autoa pidetään liian
kauan paikoillaan mäessä
kaasupolkimen avulla, kytkin
ylikuumentuu. Käytä jarrupoljinta ja/tai sähkötoimista
seisontajarrua.

1
AJONHALLINTA
37


Merkkivalo



palaa



Syy



Toimenpiteet/Huomioitavaa




Lukkiutumaton
jarrujärjestelmä
(ABS)

yhtäjaksoisesti. Lukkiutumattoman
jarrujärjestelmän
toimintahäiriö. Auton tavallinen jarru on toiminnassa.
Aja maltillisella nopeudella varovasti
ja ota pikaisesti yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoon.


Moottorin
itsediagnostiikkajärjestelmä




vilkkuu. Moottorin ohjausjärjestelmän
toimintahäiriö. Katalysaattori on vaarassa rikkoutua.
Vie auto tarkastettavaksi CITROËN-
verkostolle tai valtuutettuun korjaamoon.

yhtäjaksoisesti. Puhdistusjärjestelmän
toimintahäiriö.
Merkkivalon täytyy sammua moottorin
käynnistyksen yhteydessä.
Jos merkkivalo ei sammu, ota pikaisesti yhteys
CITROËN-verkostoon tai valtuutettuun korjaamoon.




Polttoaineen
vähimmäistaso


yhtäjaksoisesti,
samalla kuuluu
merkkiääni ja
viesti ilmestyy. Kun merkkivalo syttyy
ensimmäisen kerran,
polttoainesäiliössä on jäljellä
noin 6 litraa
polttoainetta.
Tämän jälkeen kulutat
polttoaineen varasäiliötä. Lisää ehdottomasti polttonestettä, ettei
polttonestesäiliö pääse tyhjenemään.
Merkkivalo syttyy, merkkiääni kuuluu
ja viesti ilmestyy aina uudelleen virran
kytkeytyessä niin kauan kuin riittävää
määrää polttonestettä ei ole lisätty.
Mallin mukaan, merkkiääni ja viesti
toistuvat yhä tiheämmin, sitä mukaa kuin
polttonesteen taso laskee "0"
:aan.
Polttonestesäiliön tilavuus: noin 60 litraa
.
Älä koskaan päästä säiliötä täysin
tyhjäksi, sillä se voi vahingoittaa
pakokaasun puhdistusjärjestelmää tai
ruiskutusjärjestelmää.

1
AJONHALLINTA
38


Merkkivalo



palaa



Syy



Toimenpiteet/Huomioitavaa





Jalka
kytkinpolkimelle **



yhtäjaksoisesti. Stop & Go -järjestelmän
STOP-tilassa siirto START-
tilaan on estetty, sillä
kytkinpoljinta ei paineta
tarpeeksi voimakkaasti. Paina kytkinpoljin pohjaan saakka, jotta
moottori voi siirtyä START-tilaan.

**
Vain kaksivärimittaristossa, jossa ei ole autoradiota



Ajovakauden
hallintajärjestelmä
(ESP/ASR)



vilkkuu. ESP/ASR-järjestelmän säätö
käynnistyy. Järjestelmä korjaa pyörien liikkuvuutta ja
parantaa auton suuntavakautta.

yhtäjaksoisesti.

Ei voi poistaa käytöstä, (painallus
painikkeesta ja merkkivalo
syttyy), ESP/ASR-järjestelmän
tai mäkilähtöavustimen
toimintahäiriö.
Vie auto tarkastettavaksi CITROËN-
verkostolle tai valtuutettuun korjaamoon.

Ohjaustehostin
yhtäjaksoisesti. Ohjaustehostimessa on
toimintahäiriö. Aja varovaisesti maltillisella vauhdilla.
Tarkistuta järjestelmä CITROËN-
verkostolla tai valtuutetulla korjaamolla.


Rikkoutunut
rengas


yhtäjaksoisesti. Yhden tai useamman renkaan
paine on liian matala. Tarkasta rengaspaineet mahdollisimman
pian.
Tarkastus on suositeltavaa tehdä kylmille
renkaille.


Suunnattavat
ajovalot


vilkkuu. Suunnattavien ajovalojen
toimintahäiriö. Vie auto tarkastettavaksi CITROËN-
verkostolle tai valtuutettuun korjaamoon.
