2013 CITROEN C4 Omistajan Käsikirjat (in Finnish)

8
TURVALLISUUS
135

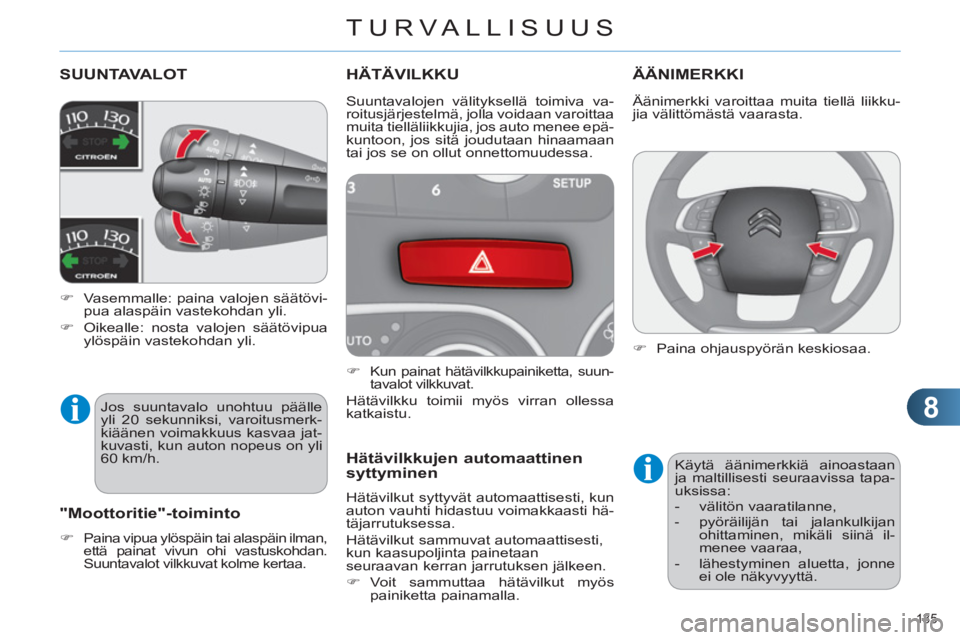

SUUNTAVALOT


)
Vasemmalle: paina valojen säätövi-
pua alaspäin vastekohdan yli.

)
Oikealle: nosta valojen säätövipua
ylöspäin vastekohdan yli.







HÄTÄVILKKU



)
Kun painat hätävilkkupainiketta, suun-
tavalot vilkkuvat.

Hätävilkku toimii myös virran ollessa
katkaistu.
Hätävilkkujen automaattinen
syttyminen
Hätävilkut syttyvät automaattisesti, kun
auton vauhti hidastuu voimakkaasti hä-
täjarrutuksessa.
Hätävilkut sammuvat automaattisesti,
kun kaasupoljinta painetaan
seuraavan kerran jarrutuksen jälkeen.


)
Voit sammuttaa hätävilkut myös
painiketta painamalla.

ÄÄNIMERKKI

Suuntavalojen välityksellä toimiva va-
roitusjärjestelmä, jolla voidaan varoittaa
muita tielläliikkujia, jos auto menee epä-
kuntoon, jos sitä joudutaan hinaamaan
tai jos se on ollut onnettomuudessa.
"Moottoritie"-toiminto


)
Paina vipua ylöspäin tai alaspäin ilman,
että painat vivun ohi vastuskohdan.
Suuntavalot vilkkuvat kolme kertaa.


Jos suuntavalo unohtuu päälle
yli 20 sekunniksi, varoitusmerk-
kiäänen voimakkuus kasvaa jat-
kuvasti, kun auton nopeus on yli
60 km/h. Äänimerkki varoittaa muita tiellä liikku-
jia välittömästä vaarasta.


)
Paina ohjauspyörän keskiosaa.
Käytä äänimerkkiä ainoastaan
ja maltillisesti seuraavissa tapa-
uksissa:


- välitön vaaratilanne,


-
pyöräilijän tai jalankulkijan
ohittaminen, mikäli siinä il-
menee vaaraa,

- lähestyminen aluetta, jonne
ei ole näkyvyyttä.

8
TURVALLISUUS
136

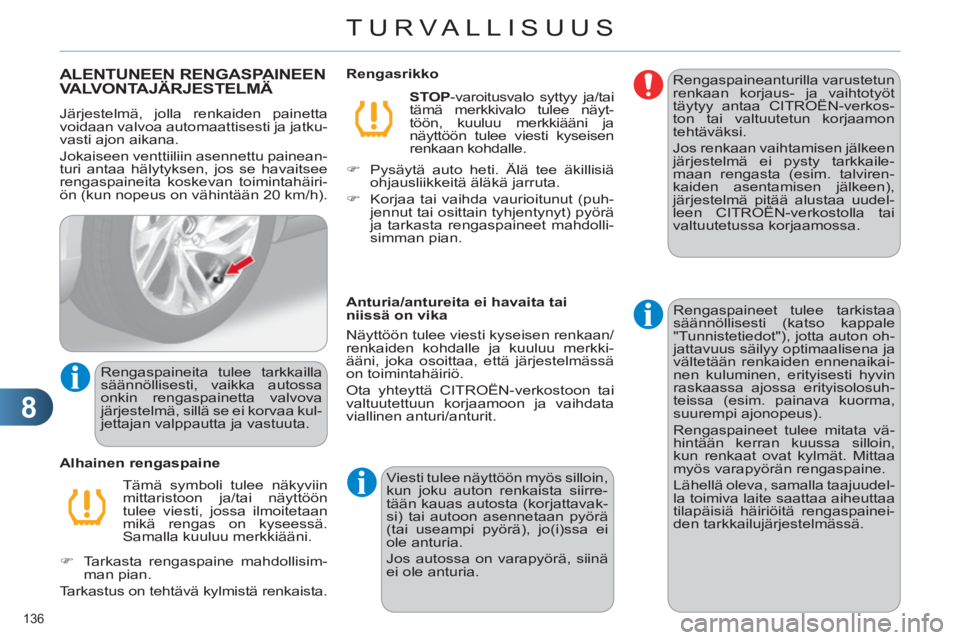

ALENTUNEEN RENGASPAINEENVALVONTAJÄRJESTELMÄ
Järjestelmä, jolla renkaiden painetta
voidaan valvoa automaattisesti ja jatku-
vasti ajon aikana.
Jokaiseen venttiiliin asennettu painean-
turi antaa hälytyksen, jos se havaitsee
rengaspaineita koskevan toimintahäiri-
ön (kun nopeus on vähintään 20 km/h).
Tämä symboli tulee näkyviin
mittaristoon ja/tai näyttöön
tulee viesti, jossa ilmoitetaan
mikä rengas on kyseessä.
Samalla kuuluu merkkiääni.
Alhainen rengaspaine
STOP
-varoitusvalo syttyy ja/tai
tämä merkkivalo tulee näyt-
töön, kuuluu merkkiääni ja
näyttöön tulee viesti kyseisen
renkaan kohdalle.


)
Pysäytä auto heti. Älä tee äkillisiä
ohjausliikkeitä äläkä jarruta.

)
Korjaa tai vaihda vaurioitunut (puh-
jennut tai osittain tyhjentynyt) pyörä
ja tarkasta rengaspaineet mahdolli-
simman pian.

Rengasrikko

Anturia/antureita ei havaita tai
niissä on vika
Näyttöön tulee viesti kyseisen renkaan/
renkaiden kohdalle ja kuuluu merkki-
ääni, joka osoittaa, että järjestelmässä
on toimintahäiriö.
Ota yhteyttä CITROËN-verkostoon tai
valtuutettuun korjaamoon ja vaihdata
viallinen anturi/anturit.
Viesti tulee näyttöön myös silloin,
kun joku auton renkaista siirre-
tään kauas autosta (korjattavak-
si) tai autoon asennetaan pyörä
(tai useampi pyörä), jo(i)ssa ei
ole anturia.
Jos autossa on varapyörä, siinä
ei ole anturia. Rengaspaineanturilla varustetun
renkaan korjaus- ja vaihtotyöt
täytyy antaa CITROËN-verkos-
ton tai valtuutetun korjaamon
tehtäväksi.
Jos renkaan vaihtamisen jälkeen
järjestelmä ei pysty tarkkaile-
maan rengasta (esim. talviren-
kaiden asentamisen jälkeen),
järjestelmä pitää alustaa uudel-
leen CITROËN-verkostolla tai
valtuutetussa korjaamossa.
Rengaspaineita tulee tarkkailla
säännöllisesti, vaikka autossa
onkin rengaspainetta valvova
järjestelmä, sillä se ei korvaa kul-
jettajan valppautta ja vastuuta. Rengaspaineet tulee tarkistaa
säännöllisesti (katso kappale
"Tunnistetiedot"), jotta auton oh-
jattavuus säilyy optimaalisena ja
vältetään renkaiden ennenaikai-
nen kuluminen, erityisesti hyvin
raskaassa ajossa erityisolosuh-
teissa (esim. painava kuorma,
suurempi ajonopeus).
Rengaspaineet tulee mitata vä-
hintään kerran kuussa silloin,
kun renkaat ovat kylmät. Mittaa
myös varapyörän rengaspaine.
Lähellä oleva, samalla taajuudel-
la toimiva laite saattaa aiheuttaa
tilapäisiä häiriöitä rengaspainei-
den tarkkailujärjestelmässä.



)
Tarkasta rengaspaine mahdollisim-
man pian.
Tarkastus on tehtävä kylmistä renkaista.

8
TURVALLISUUS
137

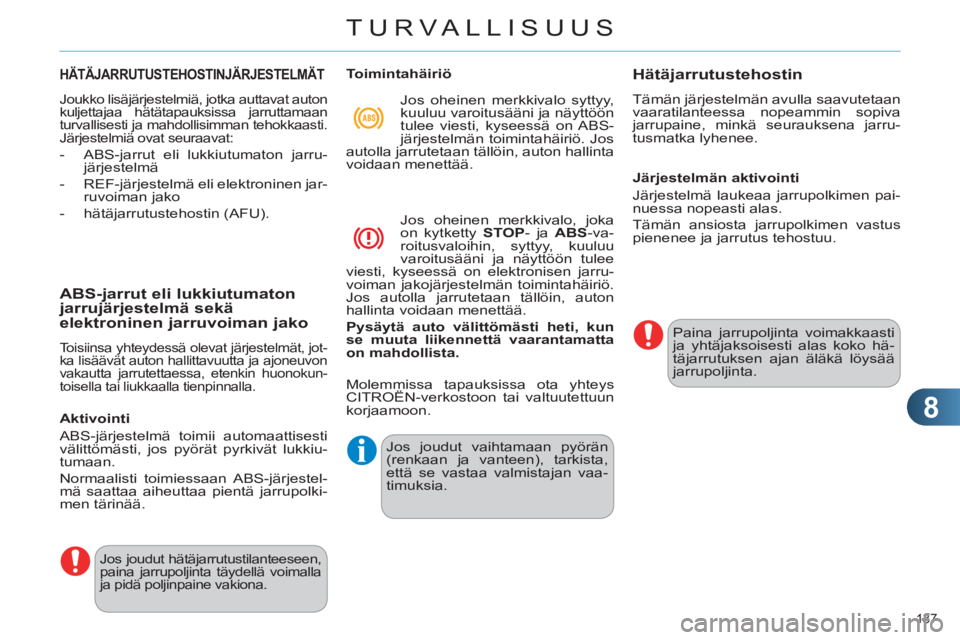

HÄTÄJARRUTUSTEHOSTINJÄRJESTELMÄT
Joukko lisäjärjestelmiä, jotka auttavat auton
kuljettajaa hätätapauksissa jarruttamaan
turvallisesti ja mahdollisimman tehokkaasti.
Järjestelmiä ovat seuraavat:


- ABS-jarrut eli lukkiutumaton jarru-
järjestelmä

- REF-järjestelmä eli elektroninen jar-
ruvoiman jako

- hätäjarrutustehostin (AFU).


Jos joudut hätäjarrutustilanteeseen,
paina jarrupoljinta täydellä voimalla
ja pidä poljinpaine vakiona.


Jos joudut vaihtamaan pyörän
(renkaan ja vanteen), tarkista,
että se vastaa valmistajan vaa-
timuksia.
Paina jarrupoljinta voimakkaasti
ja yhtäjaksoisesti alas koko hä-
täjarrutuksen ajan äläkä löysää
jarrupoljinta.



ABS-jarrut eli lukkiutumaton jarrujärjestelmä sekäelektroninen jarruvoiman jako

Toisiinsa yhteydessä olevat järjestelmät, jot-
ka lisäävät auton hallittavuutta ja ajoneuvon
vakautta jarrutettaessa, etenkin huonokun-
toisella tai liukkaalla tienpinnalla.

Aktivointi
ABS-järjestelmä toimii automaattisesti
välittömästi, jos pyörät pyrkivät lukkiu-
tumaan.
Normaalisti toimiessaan ABS-järjestel-
mä saattaa aiheuttaa pientä jarrupolki-
men tärinää.
Toimintahäiriö
Jos oheinen merkkivalo syttyy,
kuuluu varoitusääni ja näyttöön
tulee viesti, kyseessä on ABS-
järjestelmän toimintahäiriö. Jos
autolla jarrutetaan tällöin, auton hallinta
voidaan menettää.
Jos oheinen merkkivalo, joka
on kytketty STOP
- ja ABS
-va-
roitusvaloihin, syttyy, kuuluu
varoitusääni ja näyttöön tulee
viesti, kyseessä on elektronisen jarru-
voiman jakojärjestelmän toimintahäiriö.
Jos autolla jarrutetaan tällöin, auton
hallinta voidaan menettää.

Pysäytä auto välittömästi heti, kun
se muuta liikennettä vaarantamatta
on mahdollista.

Hätäjarrutustehostin

Tämän järjestelmän avulla saavutetaan
vaaratilanteessa nopeammin sopiva
jarrupaine, minkä seurauksena jarru-
tusmatka lyhenee.

Järjestelmän aktivointi
Järjestelmä laukeaa jarrupolkimen pai-
nuessa nopeasti alas.
Tämän ansiosta jarrupolkimen vastus
pienenee ja jarrutus tehostuu.
Molemmissa tapauksissa ota yhteys
CITROËN-verkostoon tai valtuutettuun
korjaamoon.

8
TURVALLISUUS
138

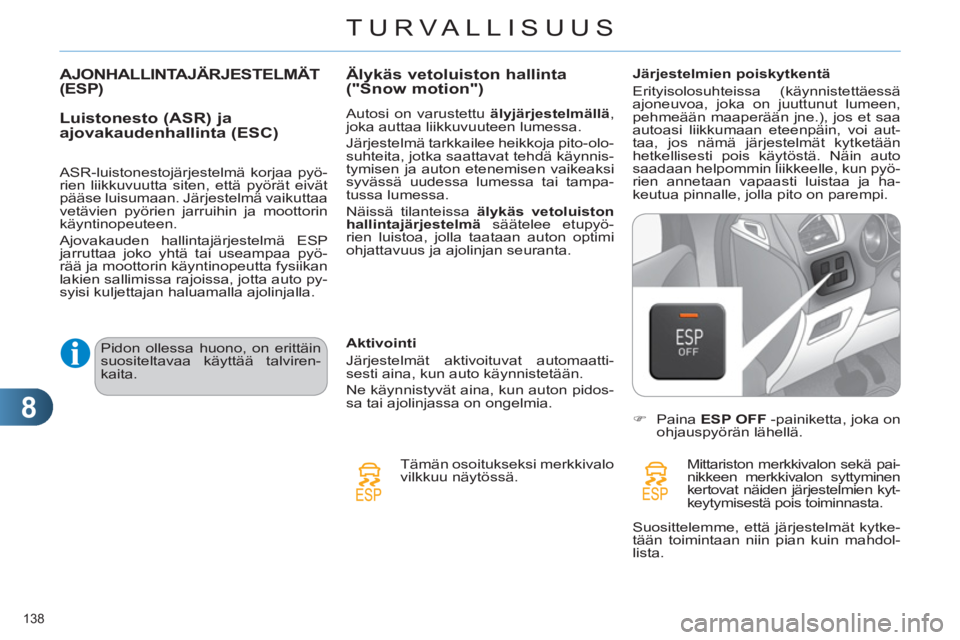

AJONHALLINTAJÄRJESTELMÄT (ESP)

Luistonesto
(ASR) jaajovakaudenhallinta (ESC)


ASR-luistonestojärjestelmä korjaa pyö-
rien liikkuvuutta siten, että pyörät eivät
pääse luisumaan. Järjestelmä vaikuttaa
vetävien pyörien jarruihin ja moottorin
käyntinopeuteen.
Ajovakauden hallintajärjestelmä ESP
jarruttaa joko yhtä tai useampaa pyö-
rää ja moottorin käyntinopeutta fysiikan
lakien sallimissa rajoissa, jotta auto py-
syisi kuljettajan haluamalla ajolinjalla.

Aktivointi
Järjestelmät aktivoituvat automaatti-
sesti aina, kun auto käynnistetään.
Ne käynnistyvät aina, kun auton pidos-
sa tai ajolinjassa on ongelmia.
Tämän osoitukseksi merkkivalo
vilkkuu näytössä.

Älykäs vetoluiston hallinta ("Snow motion")

Autosi on varustettu älyjärjestelmällä
,
joka auttaa liikkuvuuteen lumessa.
Järjestelmä tarkkailee heikkoja pito-olo-
suhteita, jotka saattavat tehdä käynnis-
tymisen ja auton etenemisen vaikeaksi
syvässä uudessa lumessa tai tampa-
tussa lumessa.
Näissä tilanteissa älykäs vetoluiston
hallintajärjestelmä
säätelee etupyö-
rien luistoa, jolla taataan auton optimi
ohjattavuus ja ajolinjan seuranta.

Järjestelmien poiskytkentä
Erityisolosuhteissa (käynnistettäessä
ajoneuvoa, joka on juuttunut lumeen,
pehmeään maaperään jne.), jos et saa
autoasi liikkumaan eteenpäin, voi aut-
taa, jos nämä järjestelmät kytketään
hetkellisesti pois käytöstä. Näin auto
saadaan helpommin liikkeelle, kun pyö-
rien annetaan vapaasti luistaa ja ha-
keutua pinnalle, jolla pito on parempi.


)
Paina ESP OFF
-painiketta, joka on
ohjauspyörän lähellä.
Mittariston merkkivalon sekä pai-
nikkeen merkkivalon syttyminen
kertovat näiden järjestelmien kyt-
keytymisestä pois toiminnasta.
Pidon ollessa huono, on erittäin
suositeltavaa käyttää talviren-
kaita.

Suosittelemme, että järjestelmät kytke-
tään toimintaan niin pian kuin mahdol-
lista.

8
TURVALLISUUS
139

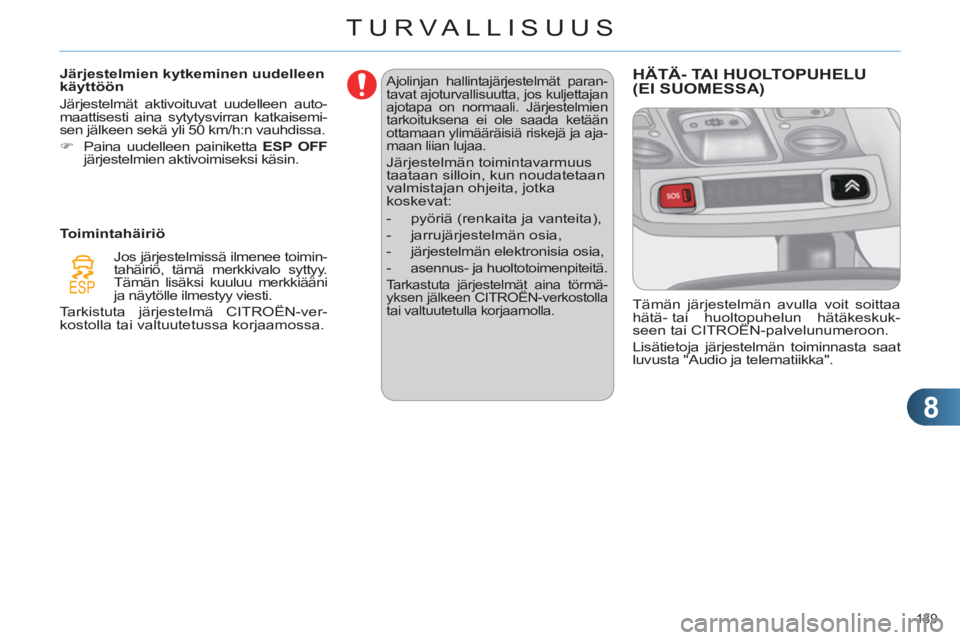

Ajolinjan hallintajärjestelmät paran-
tavat ajoturvallisuutta, jos kuljettajan
ajotapa on normaali. Järjestelmien
tarkoituksena ei ole saada ketään
ottamaan ylimääräisiä riskejä ja aja-
maan liian lujaa.
Järjestelmän toimintavarmuus
taataan silloin, kun noudatetaan
valmistajan ohjeita, jotka
koskevat:


- pyöriä (renkaita ja vanteita),

- jarrujärjestelmän osia,

- järjestelmän elektronisia osia,

-
asennus- ja huoltotoimenpiteitä.

Tarkastuta järjestelmät aina törmä-
yksen jälkeen CITROËN-verkostolla
tai valtuutetulla korjaamolla.



Järjestelmien kytkeminen uudelleen
käyttöön
Järjestelmät aktivoituvat uudelleen auto-
maattisesti aina sytytysvirran katkaisemi-
sen jälkeen sekä yli 50 km/h:n vauhdissa.


)
Paina uudelleen painiketta ESP OFF

järjestelmien aktivoimiseksi käsin.


Jos järjestelmissä ilmenee toimin-
tahäiriö, tämä merkkivalo syttyy.
Tämän lisäksi kuuluu merkkiääni
ja näytölle ilmestyy viesti.
Tarkistuta järjestelmä CITROËN-ver-
kostolla tai valtuutetussa korjaamossa.
Toimintahäiriö
HÄTÄ- TAI HUOLTOPUHELU (EI SUOMESSA)

Tämän järjestelmän avulla voit soittaa
hätä- tai huoltopuhelun hätäkeskuk-
seen tai CITROËN-palvelunumeroon.
Lisätietoja järjestelmän toiminnasta saat
luvusta "Audio ja telematiikka".

8
TURVALLISUUS
140

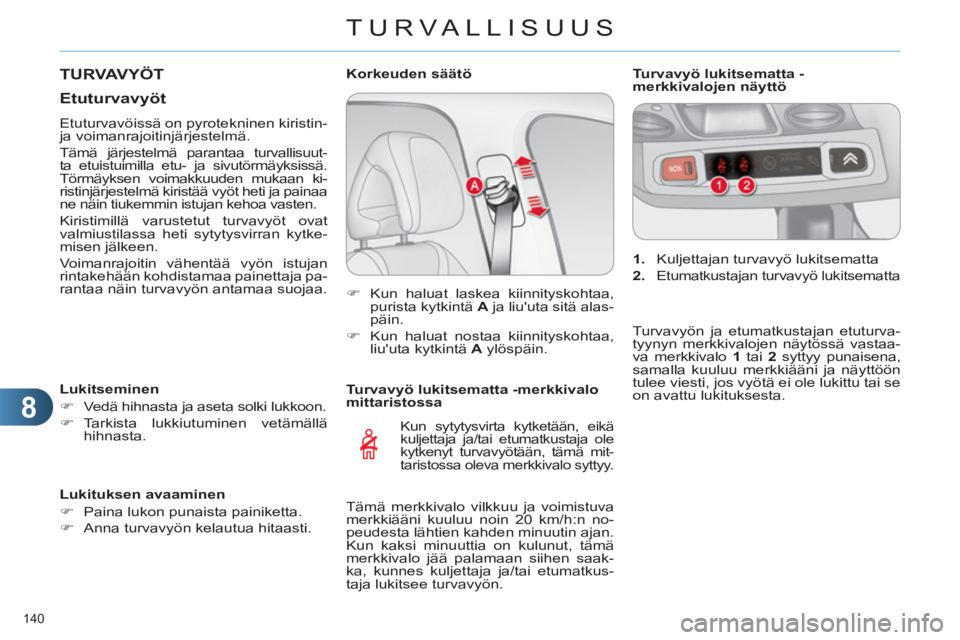

Turvavyö lukitsematta -merkkivalo
mittaristossa
Kun sytytysvirta kytketään, eikä
kuljettaja ja/tai etumatkustaja ole
kytkenyt turvavyötään, tämä mit-
taristossa oleva merkkivalo syttyy.


1.
Kuljettajan turvavyö lukitsematta

2.

Etumatkustajan turvavyö lukitsematta


Turvavyö lukitsematta -
merkkivalojen näyttö


)
Kun haluat laskea kiinnityskohtaa,
purista kytkintä A
ja liu'uta sitä alas-
päin.

)
Kun haluat nostaa kiinnityskohtaa,
liu'uta kytkintä A
ylöspäin.

Korkeuden säätö
TURVAVYÖT

Etuturvav
yöt


Etuturvavöissä on pyrotekninen kiristin-
ja voimanrajoitinjärjestelmä.
Tämä järjestelmä parantaa turvallisuut-
ta etuistuimilla etu- ja sivutörmäyksissä.
Törmäyksen voimakkuuden mukaan ki-
ristinjärjestelmä kiristää vyöt heti ja painaa
ne näin tiukemmin istujan kehoa vasten.
Kiristimillä varustetut turvavyöt ovat
valmiustilassa heti sytytysvirran kytke-
misen jälkeen.
Voimanrajoitin vähentää vyön istujan
rintakehään kohdistamaa painettaja pa-
rantaa näin turvavyön antamaa suojaa.











Lukitseminen


)
Vedä hihnasta ja aseta solki lukkoon.

)
Tarkista lukkiutuminen vetämällä
hihnasta.


Lukituksen avaaminen


)
Paina lukon punaista painiketta.

)
Anna turvavyön kelautua hitaasti.

Turvavyön ja etumatkustajan etuturva-
tyynyn merkkivalojen näytössä vastaa-
va merkkivalo 1
tai 2
syttyy punaisena,
samalla kuuluu merkkiääni ja näyttöön
tulee viesti, jos vyötä ei ole lukittu tai se
on avattu lukituksesta.

Tämä merkkivalo vilkkuu ja voimistuva
merkkiääni kuuluu noin 20 km/h:n no-
peudesta lähtien kahden minuutin ajan.
Kun kaksi minuuttia on kulunut, tämä
merkkivalo jää palamaan siihen saak-
ka, kunnes kuljettaja ja/tai etumatkus-
taja lukitsee turvavyön.

8
TURVALLISUUS
141

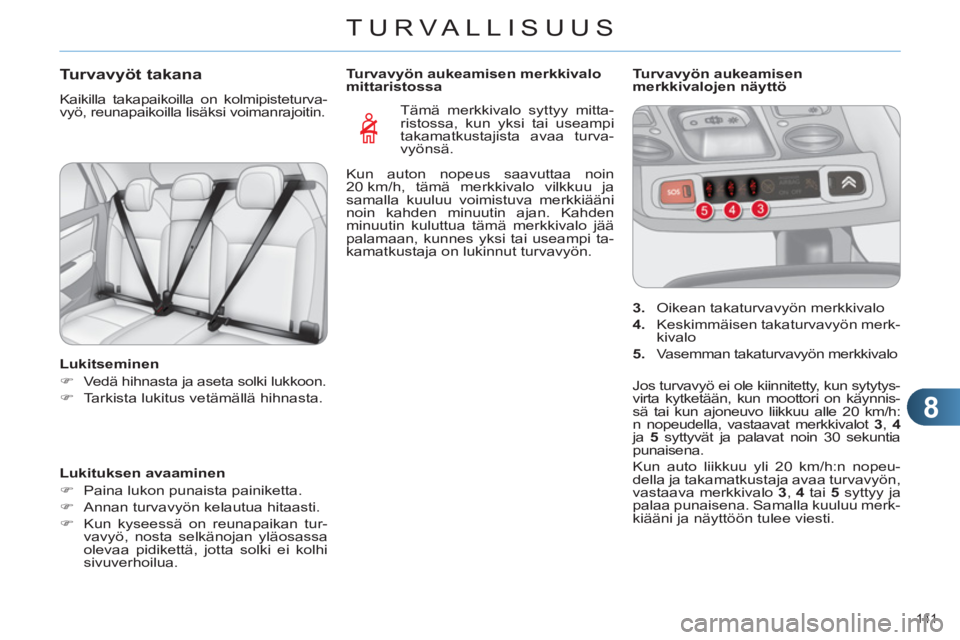

Turvavyöt takana
Kaikilla takapaikoilla on kolmipisteturva-
vyö, reunapaikoilla lisäksi voimanrajoitin.

Lukitseminen


)
Vedä hihnasta ja aseta solki lukkoon.

)
Tarkista lukitus vetämällä hihnasta.


Lukituksen avaaminen


)
Paina lukon punaista painiketta.

)
Annan turvavyön kelautua hitaasti.

)
Kun kyseessä on reunapaikan tur-
vavyö, nosta selkänojan yläosassa
olevaa pidikettä, jotta solki ei kolhi
sivuverhoilua.
Tämä merkkivalo syttyy mitta-
ristossa, kun yksi tai useampi
takamatkustajista avaa turva-
vyönsä.
Turvavyön aukeamisen merkkivalo
mittaristossa

3.
Oikean takaturvavyön merkkivalo

4.
Keskimmäisen takaturvavyön merk-
kivalo

5.
Vasemman takaturvavyön merkkivalo
Turvavyön aukeamisen
merkkivalojen näyttö
Jos turvavyö ei ole kiinnitetty, kun sytytys-
virta kytketään, kun moottori on käynnis-
sä tai kun ajoneuvo liikkuu alle 20 km/h:
n nopeudella, vastaavat merkkivalot 3
, 4

ja 5
syttyvät ja palavat noin 30 sekuntia
punaisena.
Kun auto liikkuu yli 20 km/h:n nopeu-
della ja takamatkustaja avaa turvavyön,
vastaava merkkivalo 3
, 4
tai 5
syttyy ja
palaa punaisena. Samalla kuuluu merk-
kiääni ja näyttöön tulee viesti.
Kun auton nopeus saavuttaa noin
20 km/h, tämä merkkivalo vilkkuu ja
samalla kuuluu voimistuva merkkiääni
noin kahden minuutin ajan. Kahden
minuutin kuluttua tämä merkkivalo jää
palamaan, kunnes yksi tai useampi ta-
kamatkustaja on lukinnut turvavyön.

8
142

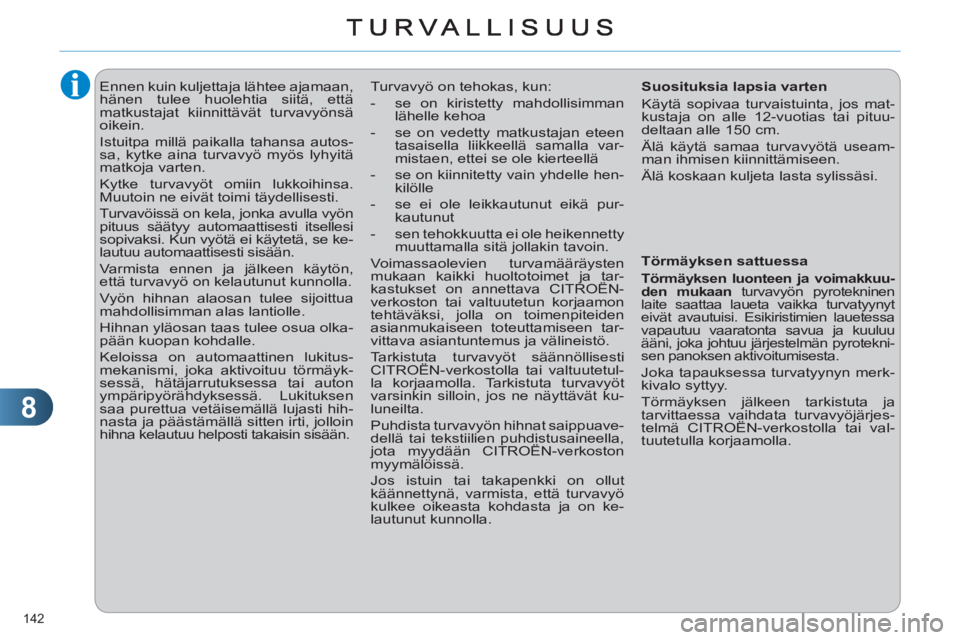

Ennen kuin kuljettaja lähtee ajamaan,
hänen tulee huolehtia siitä, että
matkustajat kiinnittävät turvavyönsä
oikein.
Istuitpa millä paikalla tahansa autos-
sa, kytke aina turvavyö myös lyhyitä
matkoja varten.
Kytke turvavyöt omiin lukkoihinsa.
Muutoin ne eivät toimi täydellisesti.
Turvavöissä on kela, jonka avulla vyön
pituus säätyy automaattisesti itsellesi
sopivaksi. Kun vyötä ei käytetä, se ke-
lautuu automaattisesti sisään.
Varmista ennen ja jälkeen käytön,
että turvavyö on kelautunut kunnolla.
Vyön hihnan alaosan tulee sijoittua
mahdollisimman alas lantiolle.
Hihnan yläosan taas tulee osua olka-
pään kuopan kohdalle.
Keloissa on automaattinen lukitus-
mekanismi, joka aktivoituu törmäyk-
sessä, hätäjarrutuksessa tai auton
ympäripyörähdyksessä. Lukituksen
saa purettua vetäisemällä lujasti hih-
nasta ja päästämällä sitten irti, jolloin
hihna kelautuu helposti takaisin sisään. Turvavyö on tehokas, kun:


- se on kiristetty mahdollisimman
lähelle kehoa

- se on vedetty matkustajan eteen
tasaisella liikkeellä samalla var-
mistaen, ettei se ole kierteellä

- se on kiinnitetty vain yhdelle hen-
kilölle

- se ei ole leikkautunut eikä pur-
kautunut

- sen tehokkuutta ei ole heikennetty
muuttamalla sitä jollakin tavoin.
Voimassaolevien turvamääräysten
mukaan kaikki huoltotoimet ja tar-
kastukset on annettava CITROËN-
verkoston tai valtuutetun korjaamon
tehtäväksi, jolla on toimenpiteiden
asianmukaiseen toteuttamiseen tar-
vittava asiantuntemus ja välineistö.
Tarkistuta turvavyöt säännöllisesti
CITROËN-verkostolla tai valtuutetul-
la korjaamolla. Tarkistuta turvavyöt
varsinkin silloin, jos ne näyttävät ku-
luneilta.
Puhdista turvavyön hihnat saippuave-
dellä tai tekstiilien puhdistusaineella,
jota myydään CITROËN-verkoston
myymälöissä.
Jos istuin tai takapenkki on ollut
käännettynä, varmista, että turvavyö
kulkee oikeasta kohdasta ja on ke-
lautunut kunnolla.
Suosituksia lapsia varten
Käytä sopivaa turvaistuinta, jos mat-
kustaja on alle 12-vuotias tai pituu-
deltaan alle 150 cm.
Älä käytä samaa turvavyötä useam-
man ihmisen kiinnittämiseen.
Älä koskaan kuljeta lasta sylissäsi.

Törmäyksen sattuessa


Törmäyksen luonteen ja voimakkuu-
den mukaan
turvavyön pyrotekninen
laite saattaa laueta vaikka turvatyynyt
eivät avautuisi. Esikiristimien lauetessa
vapautuu vaaratonta savua ja kuuluu
ääni, joka johtuu järjestelmän pyrotekni-
sen panoksen aktivoitumisesta.
Joka tapauksessa turvatyynyn merk-
kivalo syttyy.
Törmäyksen jälkeen tarkistuta ja
tarvittaessa vaihdata turvavyöjärjes-
telmä CITROËN-verkostolla tai val-
tuutetulla korjaamolla.
