2013 CITROEN C4 Omistajan Käsikirjat (in Finnish)

11
215
LISÄVARUSTEET
CITROËN-verkoston myymälöistä löy-
dät laajan alkuperäisten, hyväksyttyjen
lisävarusteiden ja osien valikoiman.
Nämä lisävarusteet ja osat on havaittu
testeissä luotettaviksi ja turvallisiksi.
Ne soveltuvat kaikki autoosi ja ovat
CITROËNin hyväksymiä sekä takuun
piirissä.


Muutossarjat
Voit hankkia "Entreprise"-muutossarjat
auton muuttamiseksi yrityskäytöstä yk-
sityiskäyttöön ja päinvastoin.



Mukavuus

ilmanohjaimet ovissa, rullaverhot sivuikku-
noihin, rullaverho taakse, lämpöäeristävä
moduuli, niskatuen vaatekoukku, siirrettävä
ehostuspeili, lukulamppu, taustapeili mat-
kailuvaunulle, nopeudenrajoitin/vakiono-peudensäädin, pysäköintitutkat...


Kuljetusratkaisuja
tavaratilan matto, tavaratilan laatikko,
tavaratilan verkko, tavaratilan kiilat,
poikittaiset kuormaustangot, pyöränkul-
jetustelineet, suksitelineet, kattoboksit,
vetolaitteet, vetolaitteen johtosarjat...

Tyyli
vaihteenvalitsimen nupit, alumiininen jal-
katuki, alumiinivanteet, pyörän keskiöko-
risteet, krominen pakoputkisto, kromatut
ulkopeilien kuoret, kromatut ovien jalka-
listat, takaluukun kromattu lista...

*
Estä pieninkin riski polkimien lukkiutu-
miseksi:


- varmista, että lattiamatto on oikealla
paikallaan ja huolella kiinnitetty,

-
älä koskaan aseta useampaa mattoa
päällekkäin.



Turvallisuus

murtohälytin, mikroaaltotaajuuden ohjain-
rasia, nostontunnistin-ohjainrasia, varas-
tetun auton paikannusjärjestelmä, lasten
turvaistuimet ja istuinkorokkeet, alkomittari,
ensiapulaukku, sammutin, varoituskolmio,
turvaliivi, koirakalteri, pyörän turvamutterit,
lumiketjut, etusumuvalosarja...


Suojaaminen
lattiamatot * , sivuturvatyynyjen kanssa
yhteensopivat istuinpäälliset, ovikyn-
nysten suojat, roiskeläpät, ovipaneelien
suojalistat, puskurien suojalistat, auton
suojapeite...

Jos vetolaite ja siihen kuuluva joh-
tosarja asennetaan muualla kuin
CITROËN-verkoston toimipistees-
sä, asennuksessa on ehdottomasti
käytettävä auton sähköliitäntöjen
esi-asennuspaikkoja ja noudatetta-
va valmistajan suosituksia.

11
KÄYTÄNNÖN TIETOJA
216

Radioviestinnän lähettimien
asennus
Ennen kuin autoon jälki-asenne-
taan radioviestinnän lähettimiä
sekä ulkoinen antenni, voit ottaa
yhteyden CITROËN-verkostoon,
jolta saat ohjeet niiden lähettimien
teknisistä ominaisuuksista (taa-
juus, maksimi lähtöteho, antennin
paikka, erityiset asennusehdot),
jotka autoosi voidaan asentaa, ja
jotka noudattavat EU:n direktiiviä
2004/104/EY (Ajoneuvojen säh-
kömagneettinen yhteensopivuus).


Maan voimassaolevan lainsää-
dännön mukaan heijastinliivit,
varoituskolmio, varapolttimot ja
vaihtosulakkeet voivat olla pa-
kolliset autossa.
Auton elektroninen järjestelmä saat-
taa vioittua ja polttoaineen kulutus
saattaa lisääntyä, jos autoon asen-
netaan sähkölaitteita tai -lisävarus-
teita, jotka eivät ole CITROËNin
suosittelemia.
Tämä varotoimi on syytä ottaa huo-
mioon. Ota yhteyttä CITROËN-mer-
kin edustajaan, niin saat lisätietoa
suositelluista laite- ja lisävarusteva-
likoimista.



Multimedia

autoradiot, radion kytkin ohjauspylväässä,
kaiuttimet, Hi-Fi-moduuli, hands free -sarja
Bluetooth-toiminnolla, erilliset navigointijär-
jestelmät, osittain integroitu tuki erilliselle
navigointijärjestelmälle, tutkahälytin, USB-
rasia, peruutuskamera, erillinen videoruutu,
erillinen videotuki, pistorasia 230 V/50 Hz,
verkkovirtasovitin 230 V/50 Hz, WiFi-tek-
niikka...


Kun käyt CITROËN-verkoston myymä-
lässä, voit samalla hankkia puhdistus- ja
hoitoaineet sisä- ja ulkokäyttöön. Nämä
ovat tuotteita, jotka kuuluvat ympäris-
töystävälliseen TECHNATURE-sarjaan
ja johon kuuluvat erilaiset nestetäyden-
nykseen sopivat tuotteet (lasinpesu-
neste...), korjauskynät ja maalipintojen
suihkeet, jotka vastaavat täsmälleen
autosi korin värisävyä, vaihtopatruunat
(renkaan väliaikaisen paikkauksen va-
rapatruuna..) jne.

12

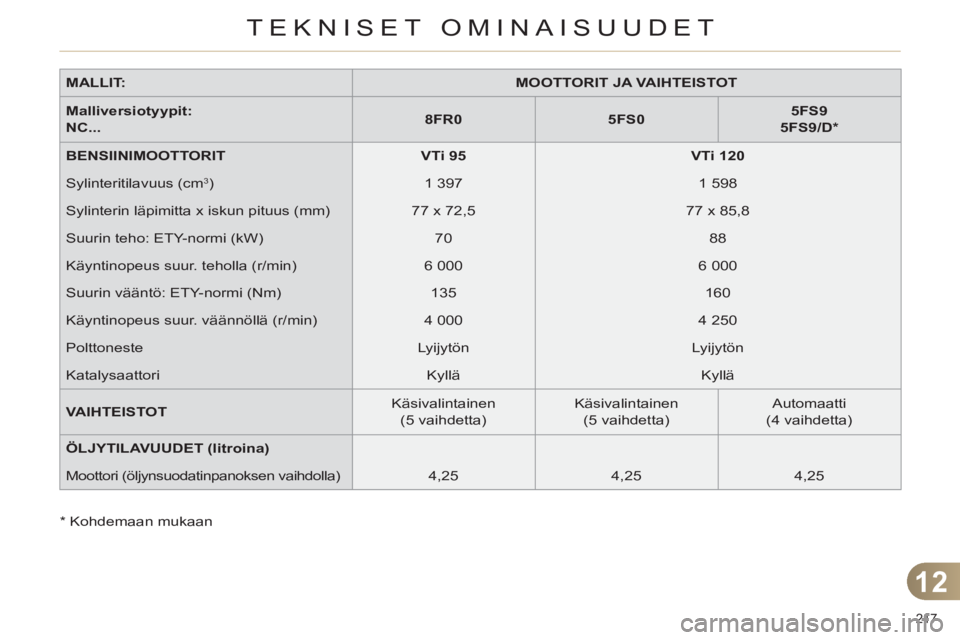

TEKNISET OMINAISUUDET
217

MALLIT:


MOOTTORIT JA VAIHTEISTOT



Malliversiotyypit:
NC

...


8FR0



5FS0



5FS9
5FS9/D *



BENSIINIMOOTTORIT


VTi 95



VTi 120


Sylinteritilavuus (cm
3
)
1 397
1 598
Sylinterin läpimitta x iskun pituus (mm)
77 x 72,5
77 x 85,8
Suurin teho: ETY-normi (kW)
70
88
Käyntinopeus suur. teholla (r/min)
6 000
6 000
Suurin vääntö: ETY-normi (Nm)
135
160
Käyntinopeus suur. väännöllä (r/min)
4 000
4 250
Polttoneste
Lyijytön
Lyijytön
Katalysaattori
Kyllä
Kyllä

VAIHTEISTOT

Käsivalintainen
(5 vaihdetta)
Käsivalintainen
(5 vaihdetta)
Automaatti
(4 vaihdetta)

ÖLJYTILAVUUDET (litroina)




Moottori (öljynsuodatinpanoksen vaihdolla)
4,25
4,25
4,25

*
Kohdemaan mukaan

12

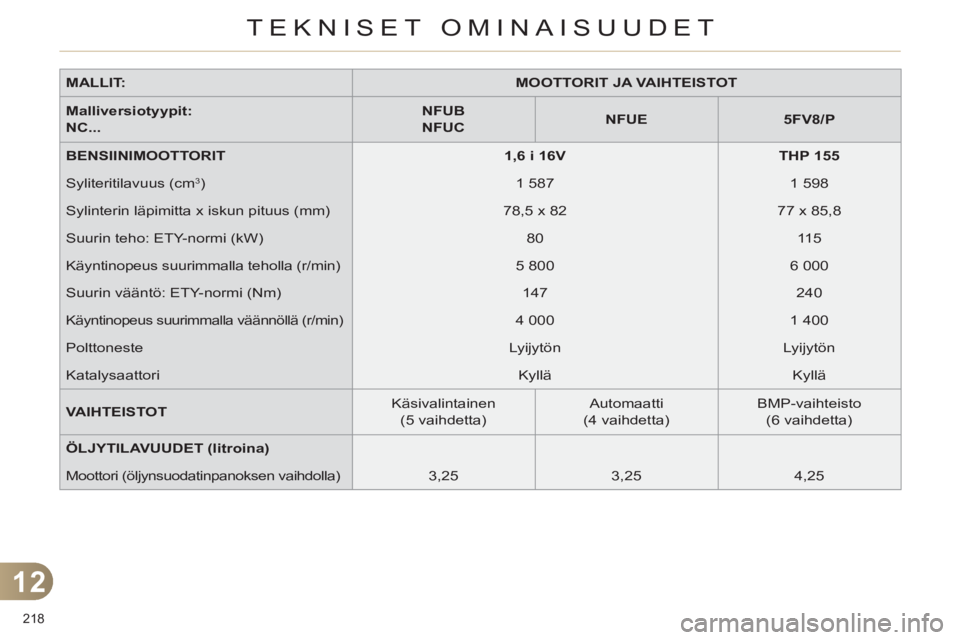

TEKNISET OMINAISUUDET
218

MALLIT:


MOOTTORIT JA VAIHTEISTOT



Malliversiotyypit:
NC...


NFUB

NFUC



NFUE



5FV8/P



BENSIINIMOOTTORIT


1,6 i 16V



THP 155


Syliteritilavuus (cm
3
)
1 587
1 598
Sylinterin läpimitta x iskun pituus (mm)
78,5 x 82
77 x 85,8
Suurin teho: ETY-normi (kW)
80
11 5
Käyntinopeus suurimmalla teholla (r/min)
5 800
6 000
Suurin vääntö: ETY-normi (Nm)
147
240

Käyntinopeus suurimmalla väännöllä (r/min)

4 000
1 400
Polttoneste
Lyijytön
Lyijytön
Katalysaattori
Kyllä
Kyllä

VAIHTEISTOT

Käsivalintainen
(5 vaihdetta)
Automaatti
(4 vaihdetta)
BMP-vaihteisto
(6 vaihdetta)

ÖLJYTILAVUUDET (litroina)




Moottori (öljynsuodatinpanoksen vaihdolla)
3,25
3,25
4,25

12
TEKNISET OMINAISUUDET
219
Ilmoitettu suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1 000 metrin korkeudessa. Ilmoitettua
perävaunukuormaa on vähennettävä 10 % jokaista 1 000 metrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa ylittää 100 km/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37 °C, vähennä perä-
vaunukuormaa.
* Jarrullisen perävaunun perävaunukuormaa voidaan lisätä, jos sallitun kokonaismassan puitteissa vähennetään vetoauton
painoa; huomaa, että painavan perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.

MASSAT JA PERÄVAUNUKUORMAT (kg)



Bensiinimoottorit


VTi 95



VTi 120



Vaihteistot


Käsivalintainen



Käsivalintainen



Automaatti



Malliversiotyypit:
NC...


8FR0



5FS0



5FS9

5FS9/D




- Omamassa
1 200
1 205
1 270


- Massa ajokunnossa
1 275
1 280
1 345


- Suurin teknisesti sallittu massa
kuormattuna (MTAC)
1 720
1 765
1 755


- Suurin sallittu ajoneuvoyhdistelmän
kokonaismassa (MTRA)
kaltevuus 12 %
2 920
3 065
3 055


- Jarrullinen perävaunu (suur. sallitun
kokonaismassan rajoissa)
kaltevuus 12 %

1 200
1 300
1 300


-
Jarrullinen perävaunu * (kuorman uudelleenryhmittämisen
kanssa suur. sallitun kok. massan rajoissa)

1 450
1 550
1 550


- Jarruton perävaunu
635
640
670


- Suurin paino vetopuomilla
75
75
75

12
TEKNISET OMINAISUUDET
220


MASSAT JA PERÄVAUNUKUORMAT (kg)



Bensiinimoottorit


1,6 i 16V



THP 155



Vaihteistot


Käsivalintainen



Automaatti



BMP-vaihteisto



Malliversiotyypit:
NC...


NFUB

NFUC



NFUE



5FV8/P




- Omamassa
1 205
1 265
1 275


- Massa ajokunnossa
1 280
1 340
1 350


- Suurin teknisesti sallittu massa
kuormattuna (MTAC)
1 730
1 765
1 805


- Suurin sallittu ajoneuvoyhdistelmän
kokonaismassa (MTRA)
kaltevuus 12 %
2 530
2 565
3 205


- Jarrullinen perävaunu (suur. sallitun
kokonaismassan rajoissa)
kaltevuus 12 %
800
800
1 400


-
Jarrullinen perävaunu * (kuorman uudelleenryhmittämisen
kanssa suur. sallitun kok. massan rajoissa)

1 050
1 050
1 650


- Jarruton perävaunu
640
670
675


- Suurin paino vetopuomilla
75
75
75
Ilmoitettu suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1 000 metrin korkeudessa. Ilmoitettua
perävaunukuormaa on vähennettävä 10 % jokaista 1 000 metrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa ylittää 100 km/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi. Kun lämpötila on yli 37 °C, vähennä perä-
vaunukuormaa. *

Jarrullisen perävaunun perävaunukuormaa voidaan lisätä, jos sallitun kokonaismassan puitteissa vähennetään vetoauton
painoa; huomaa, että painavan perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.

12

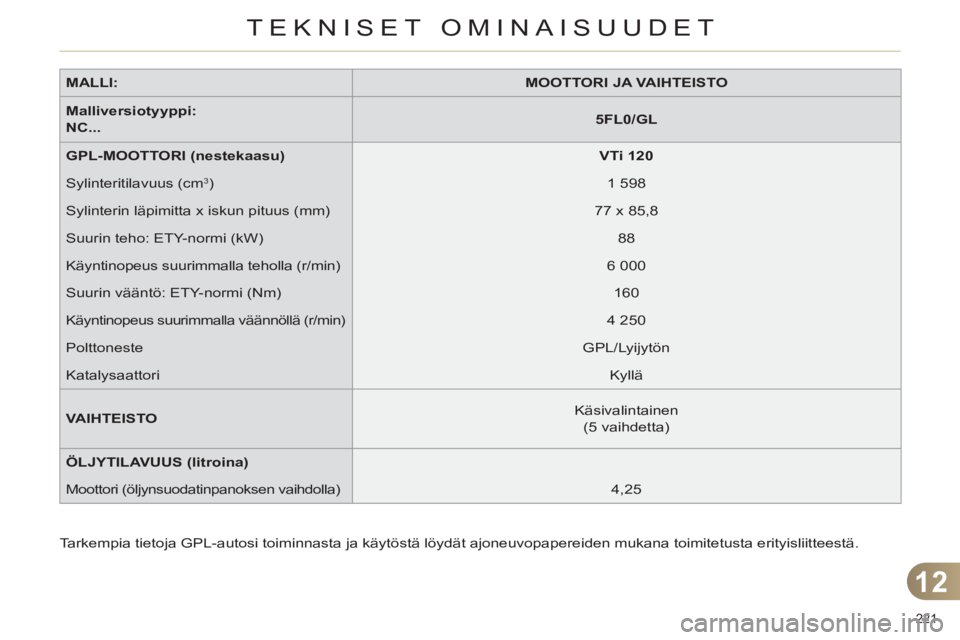

TEKNISET OMINAISUUDET
221

MALLI:


MOOTTORI JA VAIHTEISTO



Malliversiotyyppi:
NC...


5FL0/GL



GPL-MOOTTORI (nestekaasu)


VTi 120


Sylinteritilavuus (cm
3
)
1 598
Sylinterin läpimitta x iskun pituus (mm)
77 x 85,8
Suurin teho: ETY-normi (kW)
88
Käyntinopeus suurimmalla teholla (r/min)
6 000
Suurin vääntö: ETY-normi (Nm)
160

Käyntinopeus suurimmalla väännöllä (r/min)

4 250
Polttoneste
GPL/Lyijytön
Katalysaattori
Kyllä

VAIHTEISTO

Käsivalintainen
(5 vaihdetta)

ÖLJYTILAVUUS (litroina)




Moottori (öljynsuodatinpanoksen vaihdolla)
4,25
Tarkempia tietoja GPL-autosi toiminnasta ja käytöstä löydät ajoneuvopapereiden mukana toimitetusta erityisliitteestä.

12
TEKNISET OMINAISUUDET
222


MASSAT JA PERÄVAUNUKUORMAT (kg)



GPL-moottori (nestekaasu)


VTi 120



Vaihteisto


Käsivalintainen



Malliversiotyyppi:
NC...


5FL0/GL




- Omamassa
1 265


- Massa ajokunnossa
1 340


- Suurin teknisesti sallittu massa
kuormattuna (MTAC)
1 765


- Suurin sallittu ajoneuvoyhdistelmän
kokonaismassa (MTRA)
kaltevuus 12 %
3 065


- Jarrullinen perävaunu
(MTRA:n mukaisissa rajoissa)
kaltevuus 12 %
1 300


-
Jarrullinen perävaunu * (kuorman uudelleenryhmittämisen
kanssa suurimman sall. kokonaismassan rajoissa)

1 550


- Jarruton perävaunu
640


- Suurin paino vetopuomilla
75
Ilmoitettu suurin sallittu kokonaismassa ja perävaunukuormat koskevat ajoa korkeintaan 1 000 metrin korkeudessa (meren-
pinnasta); ilmoitettua perävaunukuormaa tulee vähentää 10 % jokaista 1 000 metrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa ylittää 100 km/h (noudata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin suojaamiseksi; kun lämpötila on yli 37 °C, vähennä perä-
vaunukuormaa.
*
Jarrullisen perävaunukuorman massaa voidaan lisätä (MTRA:n mukaisissa rajoissa), jos vastaavasti sallitun kokonais-
massan puitteissa vetoauton painoa vähennetään; huomaa, että painavan perävaunun vetäminen kevyellä vetoautolla voi
heikentää hallittavuutta.
