2013 CITROEN C4 AIRCROSS Manuales de Empleo (in Spanish)

191
7
Información práctica

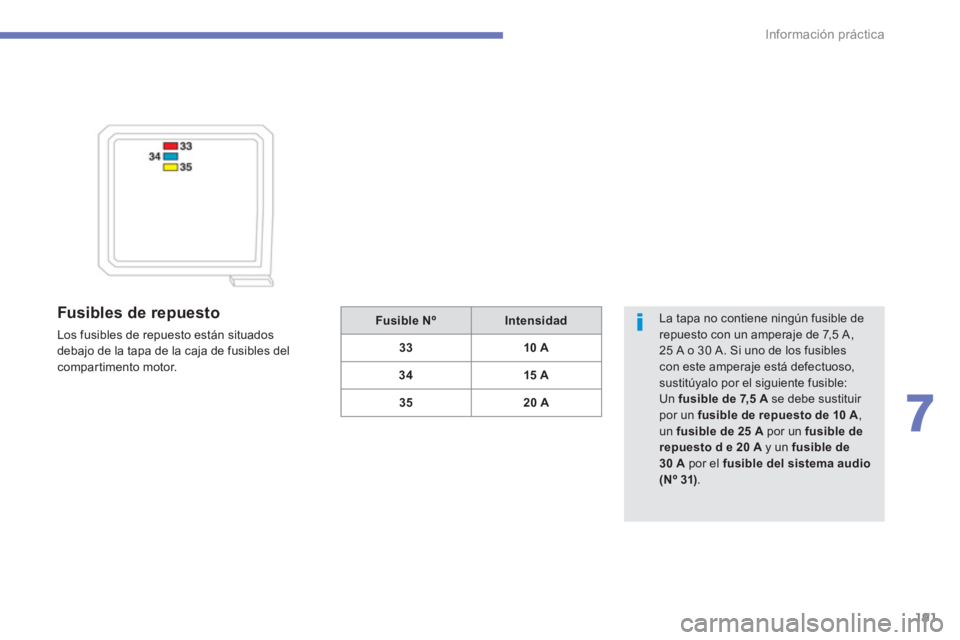

Fusibles de repuesto

Los fusibles de repuesto están situados
debajo de la tapa de la caja de fusibles del compartimento motor.
La tapa no contiene ningún fusible derepuesto con un amperaje de 7,5 A,25 A o 30 A. Si uno de los fusibles con este amperaje está defectuoso, sustitúyalo por el siguiente fusible:
Un fusible de 7,5 A
se debe sustituir por un fusible de repuesto de 10 A , un fusible de 25 Apor un fusible derepuestode 20 A
y un fusible de 30 Apor el fusible del sistema audio (Nº 31).
Fusible NºIntensidad
33 10 A
3415 A
3520 A

192
Información práctica

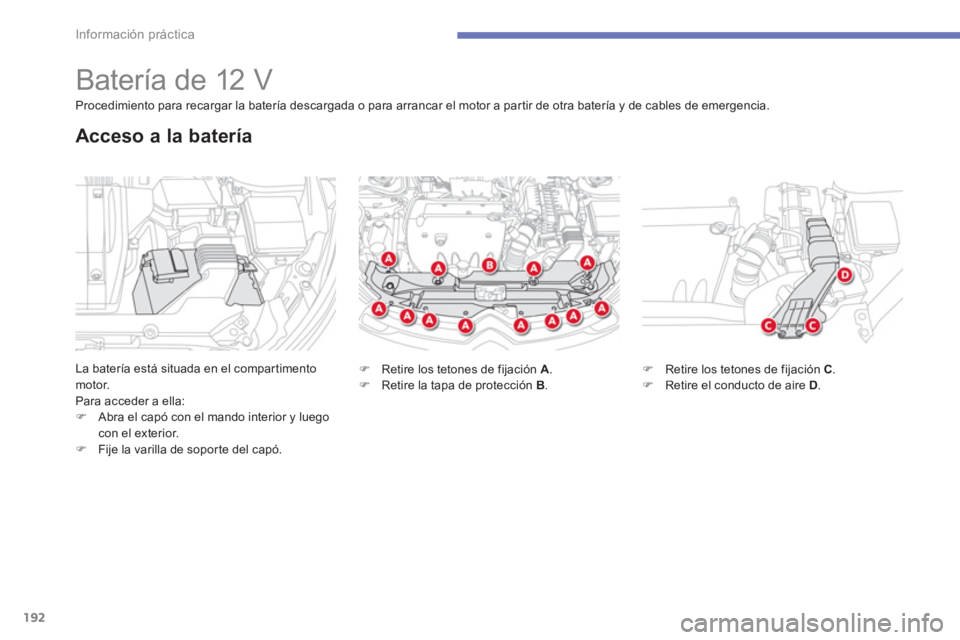

Batería de 12 V
La batería está situada en el compartimento motor.
Para acceder a ella:)Abra el capó con el mando interior y luego
con el exterior.)Fije la varilla de soporte del capó.
Acceso a la batería
Procedimiento para recargar la batería descargada o para arrancar el motor a par tir de otra batería y de cables de emergencia.
) Retire los tetones de fijación A.)
Retire la tapa de protección B.)Retire los tetones de fijación C.)Retire el conducto de aire D.

193
7
Información práctica
es necesario (ver "Revisión de los niveles").

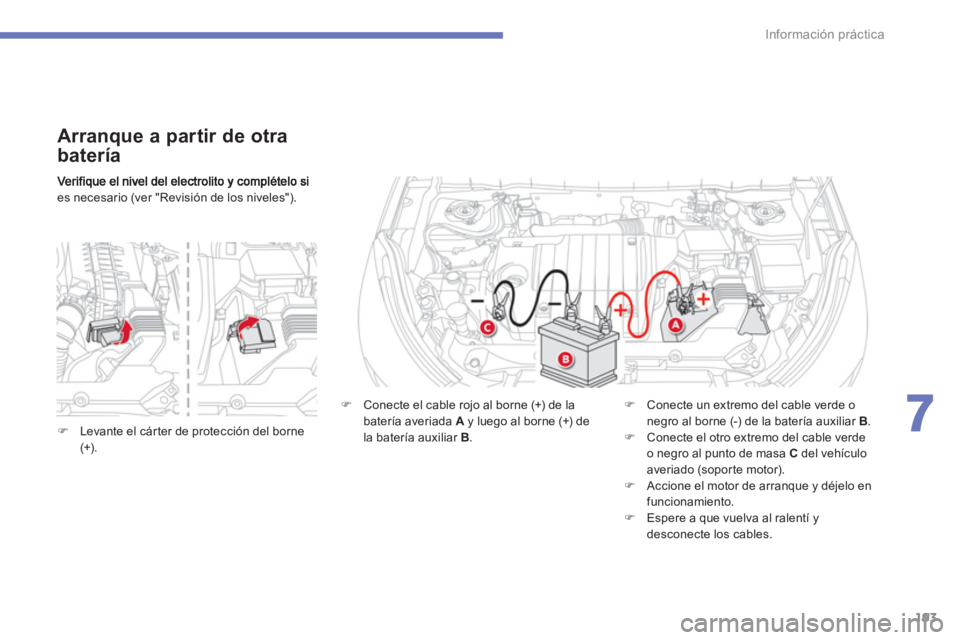

Arranque a partir de otra
batería
)
Conecte el cable rojo al borne (+) de labatería averiada Ay luego al borne (+) dela batería auxiliar B.
)
Conecte un extremo del cable verde o negro al borne (-) de la batería auxiliar B . )
Conecte el otro extremo del cable verde
o negro al punto de masa C del vehículoaveriado (sopor te motor). )
Accione el motor de arranque y déjelo en funcionamiento.)
Espere a que vuelva al ralentí ydesconecte los cables.

)Levante el cárter de protección del borne(+).

194
Información práctica

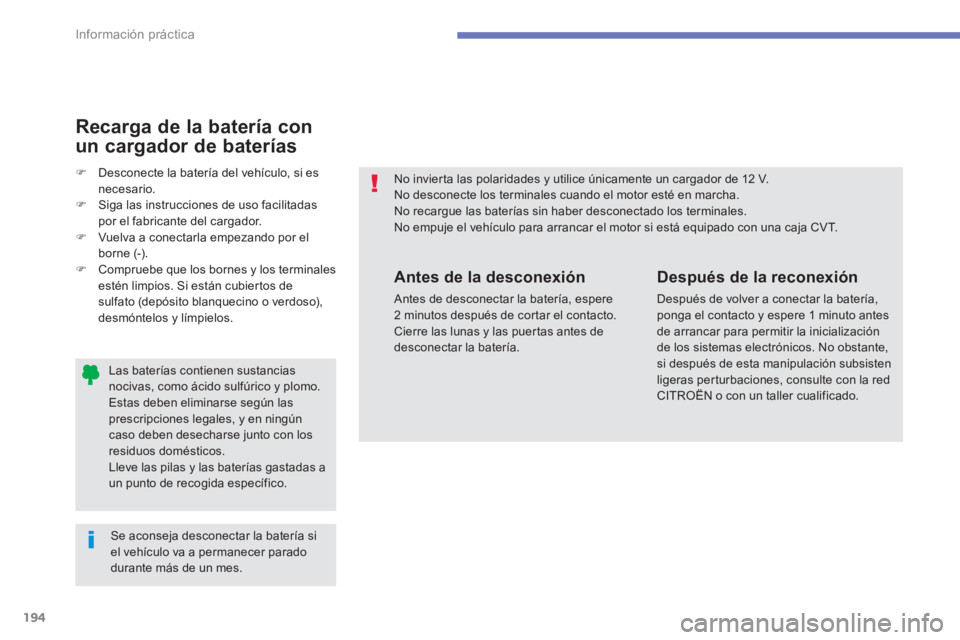

Las baterías contienen sustancias nocivas, como ácido sulfúrico y plomo.Estas deben eliminarse según las prescripciones legales, y en ningúncaso deben desecharse junto con losresiduos domésticos.
Lleve las pilas y las baterías gastadas a un punto de recogida específico.
No invierta las polaridades y utilice únicamente un cargador de 12 V. No desconecte los terminales cuando el motor esté en marcha.No recargue las baterías sin haber desconectado los terminales.No empuje el vehículo para arrancar el motor si está equipado con una caja CVT.

Se aconseja desconectar la batería si el vehículo va a permanecer parado durante más de un mes.
Antes de la desconexión

Antes de desconectar la batería, espere2 minutos después de cortar el contacto. Cierre las lunas y las puer tas antes de desconectar la batería.
Después de la reconexión
Después de volver a conectar la batería,ponga el contacto y espere 1 minuto antes de arrancar para permitir la inicialización de los sistemas electrónicos. No obstante, si después de esta manipulación subsisten ligeras perturbaciones, consulte con la redCITROËN o con un taller cualificado.
)Desconecte la batería del vehículo, si es necesario.)Siga las instrucciones de uso facilitadaspor el fabricante del cargador.
)Vuelva a conectarla empezando por el
borne (-).)Compruebe que los bornes y los terminales
estén limpios. Si están cubier tos de
sulfato
(depósito blanquecino o verdoso),
desmóntelos y límpielos.
Recarga de la batería con
un cargador de baterías

195
7
Información práctica

Desmontaje de una
escobilla delantera o trasera


)
Levante el brazo correspondiente.

)
Retire la escobilla, deslizándola hacia el
exterior.










Cambio de una escobilla
de limpiaparabrisas

Montaje de una escobilla
delantera o trasera


)
En los limpiaparabrisas delanteros,
compruebe el tamaño de la escobilla,
ya que la escobilla más corta se monta
en el lado del acompañante.

)
Instale la nueva escobilla y fíjela.

)
Baje el brazo con precaución.

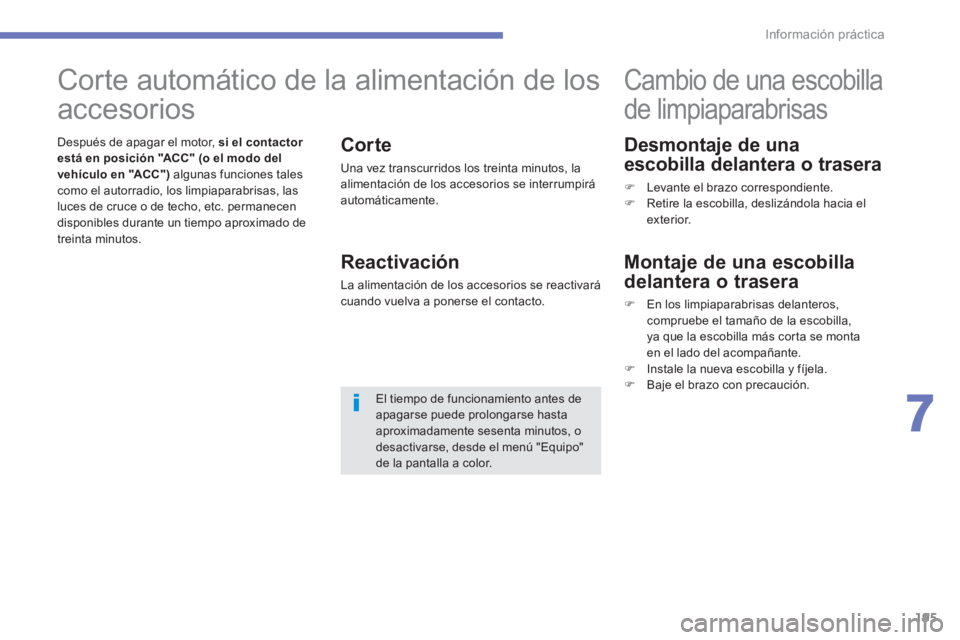

Corte automático de la alimentación de los
accesorios

Después de apagar el motor, si el contactor está en posición "ACC" (o el modo delvehículo en "ACC")algunas funciones talescomo el autorradio, los limpiaparabrisas, las
luces de cruce o de techo, etc. permanecen
disponibles durante un tiempo aproximado de
tr
einta minutos.
Corte
Una vez transcurridos los treinta minutos, la alimentación de los accesorios se interrumpirá automáticamente.
Reactivación
La alimentación de los accesorios se reactivarácuando vuelva a ponerse el contacto.
El tiempo de funcionamiento antes deapagarse puede prolongarse hasta aproximadamente sesenta minutos, odesactivarse, desde el menú "Equipo"de la pantalla a color.

196
Información práctica

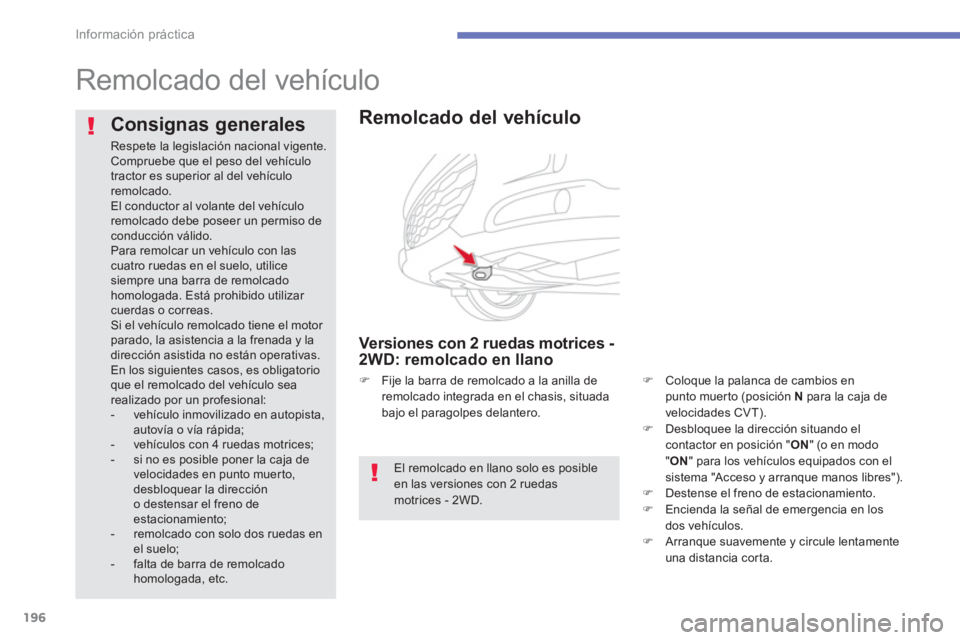

Remolcado del vehículo



Consignas generales

Respete la legislación nacional vigente.
Compruebe que el peso del vehículo tractor es superior al del vehículoremolcado.
El conductor al volante del vehículo remolcado debe poseer un permiso de conducción válido.
Para remolcar un vehículo con lascuatro ruedas en el suelo, utilicesiempre una barra de remolcado homologada. Está prohibido utilizar cuerdas o correas. Si el vehículo remolcado tiene el motor parado, la asistencia a la frenada y ladirección asistida no están operativas.
En los siguientes casos, es obligatorio que el remolcado del vehículo sea realizado por un profesional:


- vehículo inmovilizado en autopista,autovía o vía rápida;

- vehículos con 4 ruedas motrices;

- si no es posible poner la caja de velocidades en punto muerto,desbloquear la dirección o destensar el freno de estacionamiento;

- remolcado con solo dos ruedas en el suelo;

- falta de barra de remolcado homologada, etc.

El remolcado en llano solo es posibleen las versiones con 2 ruedas motrices - 2WD.


Remolcado del vehículo

Versiones con 2 ruedas motrices -
2WD: remolcado en llano
)Coloque la palanca de cambios enpunto muerto (posición Npara la caja de
velocidades CVT).)Desbloquee la dirección situando el
contactor en posición " ON" (o en modo
" ON " para los vehículos equipados con el sistema "Acceso y arranque manos libres"). )Destense el freno de estacionamiento. )Encienda la señal de emergencia en los dos vehículos.)Arranque suavemente y circule lentamenteuna distancia corta.

)
Fije la barra de remolcado a la anilla de
remolcado integrada en el chasis, situada
ba
jo el paragolpes delantero.

197
7
Información práctica

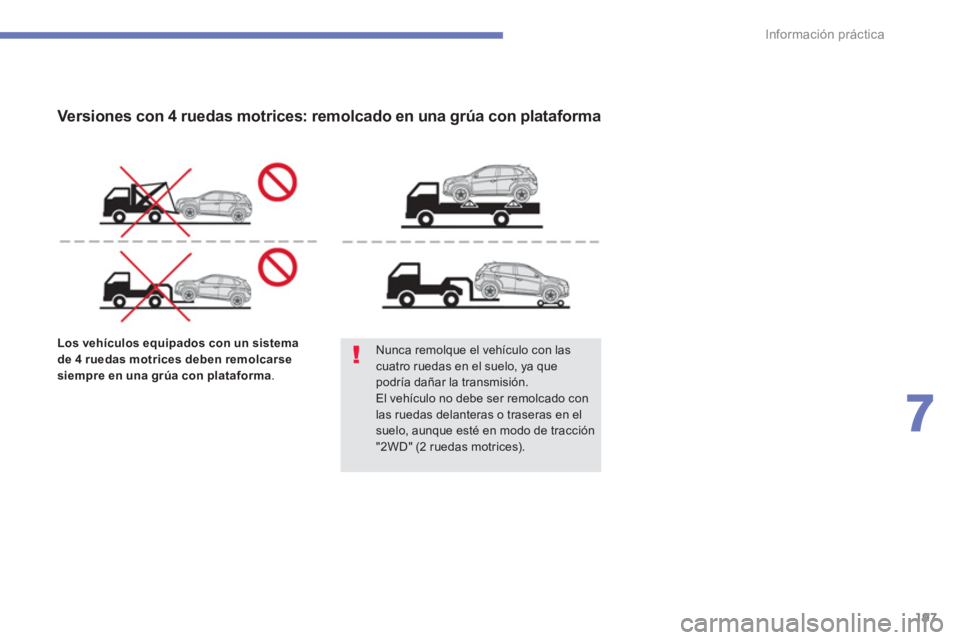

Los vehículos equipados con un sistema
de 4 ruedas motrices deben remolcarse
siempre en una grúa con plataforma.
Nunca remolque el vehículo con lascuatro ruedas en el suelo, ya quepodría dañar la transmisión. El vehículo no debe ser remolcado con las ruedas delanteras o traseras en elsuelo, aunque esté en modo de tracción"2WD" (2 ruedas motrices).
Versiones con 4 ruedas motrices: remolcado en una grúa con plataforma

198
Información práctica
) En el paragolpes trasero, suelte la tapa
tirando de la parte inferior con la manivela
del gato 1.
)Enrosque la anilla de remolcado 2 almáximo con la llave desmonta-ruedas 3.)Instale la barra de remolcado.)Encienda la señal de emergencia de losdos vehículos remolcados.)Arranque suavemente y circule lentamenteuna distancia corta.

Remolcado de otro vehículo
Acceso al utillaje
La anilla de remolcado y el utillaje estánsituados bajo el suelo del maletero. Para acceder a ellos: )Abra el maletero.
)Levante el suelo y retírelo. )Saque la anilla de remolcado y el utillajenecesario.
Lista de utillaje1.
Manivela del gato 2.
Anilla de remolcado
3.Llave desmonta-ruedas
