2013 CITROEN C4 AIRCROSS Manuales de Empleo (in Spanish)

111
4
Conducción

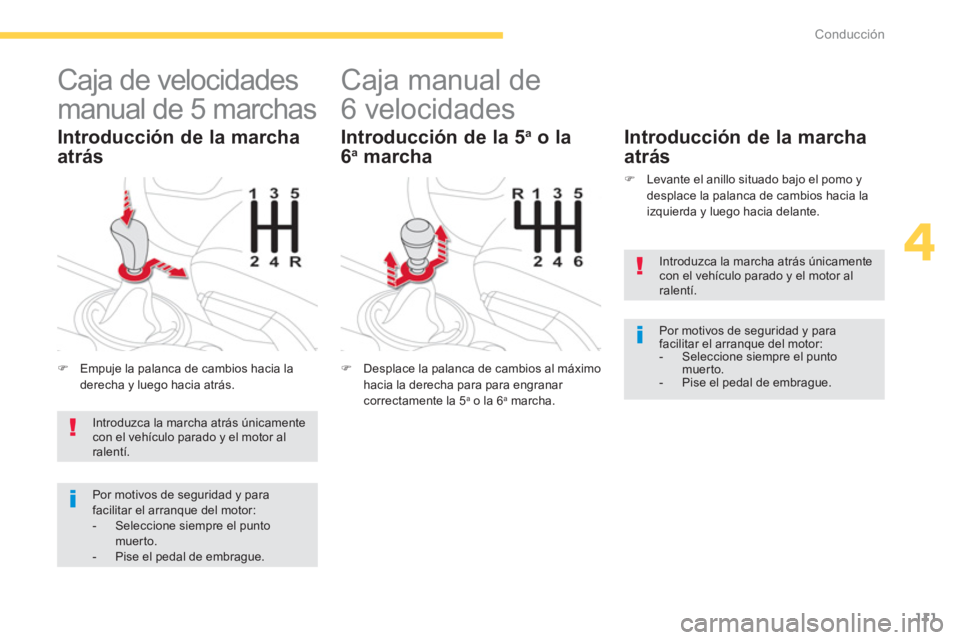

Caja de velocidades
manual de 5 marchas


)
Empuje la palanca de cambios hacia la
derecha y luego hacia atrás.


Introducción de la marcha
atrás








Caja manual de
6 velocidades


)
Desplace la palanca de cambios al máximo
hacia la derecha para para engranar
correctamente la 5
a o la 6 a
marcha.



Introducción de la marcha
atrás


)
Levante el anillo situado bajo el pomo y
desplace la palanca de cambios hacia la
izquierda y luego hacia delante.


Introducción de la 5 a
o la
6 a marcha

Introduzca la marcha atrás únicamente
con el vehículo parado y el motor al
ralentí.
Por motivos de seguridad y para
facilitar el arranque del motor:


- Seleccione siempre el punto
muerto.

- Pise el pedal de embrague.
Introduzca la marcha atrás únicamente
con el vehículo parado y el motor al
ralentí.
Por motivos de seguridad y para
facilitar el arranque del motor:


- Seleccione siempre el punto
muerto.

- Pise el pedal de embrague.

112
Conducción

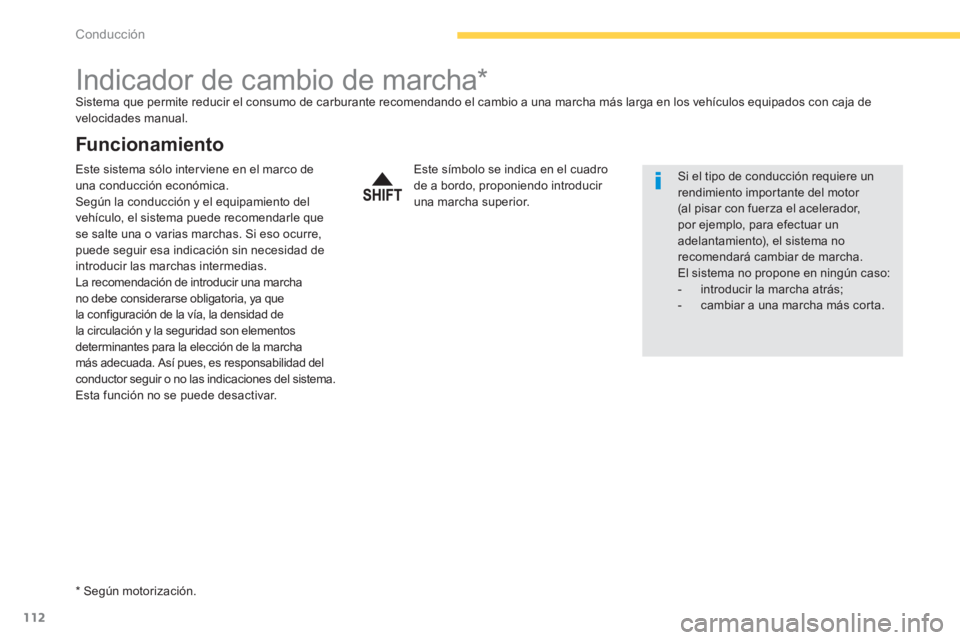

Indicador de cambio de marcha *
Sistema que permite reducir el consumo de carburante recomendando el cambio a una marcha más larga en los vehículos equipados con caja de
velocidades manual.

Funcionamiento


*
Según motorización.
Este símbolo se indica en el cuadro
de a bordo, proponiendo introducir
una marcha superior.
Si el tipo de conducción requiere un
rendimiento importante del motor
(al pisar con fuerza el acelerador,
por ejemplo, para efectuar un
adelantamiento), el sistema no
recomendará cambiar de marcha.
El sistema no propone en ningún caso:


- introducir la marcha atrás;

- cambiar a una marcha más cor ta.

Este sistema sólo inter viene en el marco de
una conducción económica.
Según la conducción y el equipamiento del
vehículo, el sistema puede recomendarle que
se salte una o varias marchas. Si eso ocurre,
puede seguir esa indicación sin necesidad de
introducir las marchas intermedias.
La recomendación de introducir una marcha
no debe considerarse obligatoria, ya que
la configuración de la vía, la densidad de
la circulación y la seguridad son elementos
determinantes para la elección de la marcha
más adecuada. Así pues, es responsabilidad del
conductor seguir o no las indicaciones del sistema.
Esta función no se puede desactivar.

113
4
Conducción
Así pues, esta caja ofrece dos modos de
conducción:


- un modo automatizado, en el que la caja
gestiona automáticamente las velocidades
sin la inter vención del conductor;

- un modo manual, en el que el conductor
acciona el cambio secuencial de marchas
mediante las levas del volante o la palanca
de cambios.

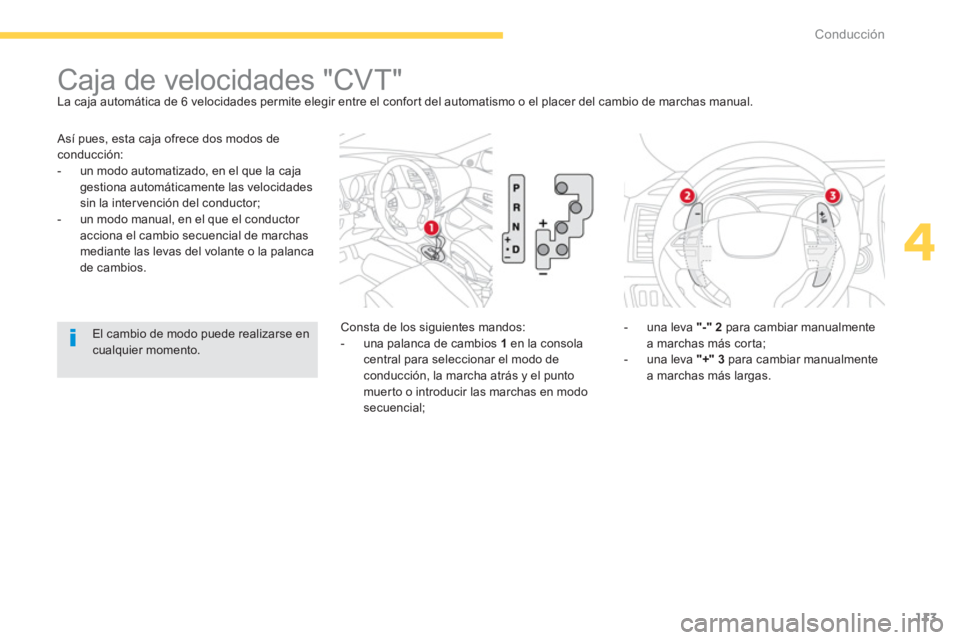

Caja de velocidades "CVT"

Consta de los siguientes mandos:


- una palanca de cambios 1
en la consola
central para seleccionar el modo de
conducción, la marcha atrás y el punto
muer to o introducir las marchas en modo
secuencial;
- una leva "-" 2
para cambiar manualmente
a marchas más cor ta;

- una leva "+" 3
para cambiar manualmente
a marchas más largas.

La caja automática de 6 velocidades permite elegir entre el confor t del automatismo o el placer del cambio de marchas manual.

El cambio de modo puede realizarse en
cualquier momento.

114
Conducción

Posiciones de la palanca de
cambios

P
: estacionamiento
Inmovilización del vehículo, con el freno de
estacionamiento accionado o suelto.

R
: marcha atrás
Con el vehículo parado, mantenga el pedal del
freno pisado y accione la palanca de cambios
hacia arriba.

N
: punto muerto

D
: modo automatizado
Desplace la palanca hacia abajo para
seleccionar este modo.

+/-
: modo manual con cambio secuencial de
marchas
Desplace la palanca hacia abajo y luego hacia
la izquierda para seleccionar este modo y a
continuación:


- accione la palanca hacia delante para
cambiar a una marcha más larga;

- tire de la palanca hacia atrás para cambiar
a una marcha más cor ta.

+
: cambio de marchas en modo manual
Accione hacia el volante la leva "+"
para
introducir una marcha más larga.

-
: cambio de marchas en modo manual
Accione hacia el volante la leva "-"
para
introducir una marcha más cor ta.


Funciones de las levas
del volante

Pise con firmeza el pedal del freno

durante
el
arranque del
motor.





Arranque del vehículo
)
Arranque el motor. Desde la posición P
, con el freno de
estacionamiento accionado:

Pise con firmeza el pedal del freno

para
desbloquear
el selector de

marchas

.



)
Seleccione la primera marcha (posición D

o +/-
) o la marcha atrás (posición R
).
En la pantalla del cuadro de a bordo se indicará
"D"
, "1"
o "R"
.


)
Suelte el freno de estacionamiento. El
vehículo se desplazará de inmediato.

115
4
Conducción

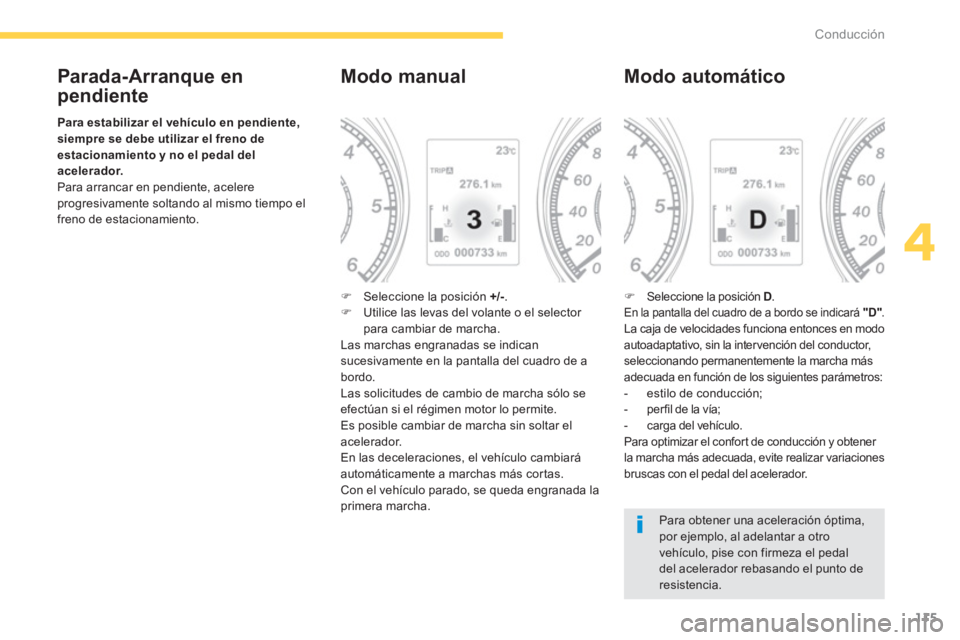

Parada-Arranque en
pendiente

Para estabilizar el vehículo en
pendiente,

siempre se debe
utilizar el freno de
estacionamiento y no el pedal del
acelerador.

Para arrancar en pendiente, acelere
progresivamente soltando al mismo tiempo el
freno de estacionamiento.


Modo manual



)
Seleccione la posición +/-
.

)
Utilice las levas del volante o el selector
para cambiar de marcha.
Las marchas engranadas se indican
sucesivamente en la pantalla del cuadro de a
bordo.
Las solicitudes de cambio de marcha sólo se
efectúan si el régimen motor lo permite.
Es posible cambiar de marcha sin soltar el
acelerador.
En las deceleraciones, el vehículo cambiará
automáticamente a marchas más cortas.
Con el vehículo parado, se queda engranada la
primera marcha.


Modo automático




)
Seleccione la posición D
.
En la pantalla del cuadro de a bordo se indicará "D"
.
La caja de velocidades funciona entonces en modo
autoadaptativo, sin la inter vención del conductor,
seleccionando permanentemente la marcha más
adecuada en función de los siguientes parámetros:




- estilo de conducción;

- per fil de la vía;

- carga del vehículo.
Para optimizar el confort de conducción y obtener
la marcha más adecuada, evite realizar variaciones
bruscas con el pedal del acelerador.


Para obtener una aceleración óptima,
por ejemplo, al adelantar a otro
vehículo, pise con firmeza el pedal
del acelerador rebasando el punto de
resistencia.

116
Conducción

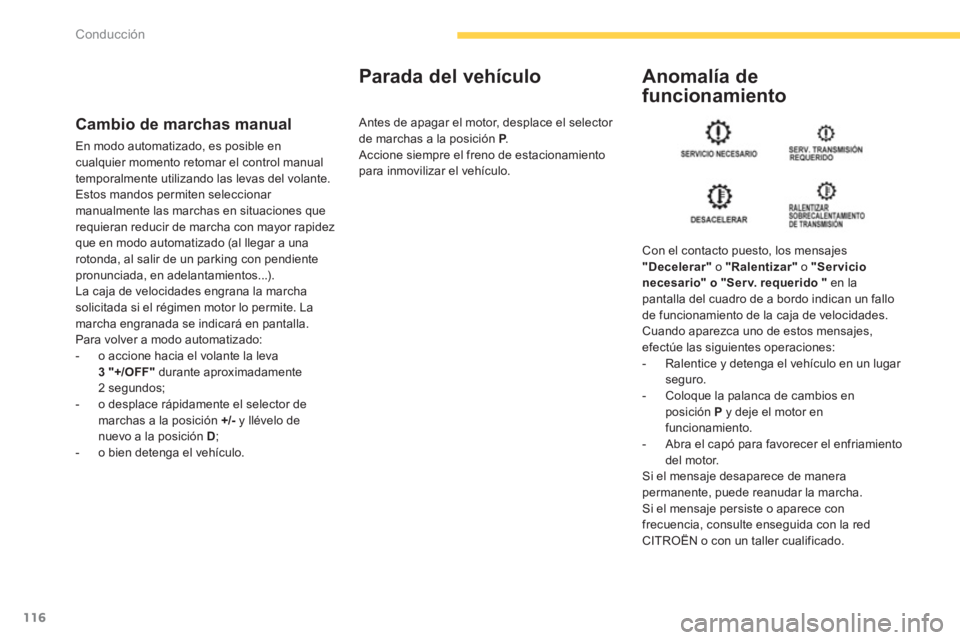

Cambio de marchas manual

En modo automatizado, es posible en
cualquier momento retomar el control manual
temporalmente utilizando las levas del volante.
Estos mandos permiten seleccionar
manualmente las marchas en situaciones que
requieran reducir de marcha con mayor rapidez
que en modo automatizado (al llegar a una
rotonda, al salir de un parking con pendiente
pronunciada, en adelantamientos...).
La caja de velocidades engrana la marcha
solicitada si el régimen motor lo permite. La
marcha engranada se indicará en pantalla.
Para volver a modo automatizado:


- o accione hacia el volante la leva
3

"+/OFF"
durante aproximadamente
2 segundos;

- o desplace rápidamente el selector de
marchas a la posición +/-
y llévelo de
nuevo a la posición D
;

- o bien detenga el vehículo.




Parada del vehículo
Anomalía de
funcionamiento
Con el contacto puesto, los mensajes
"Decelerar"
o "Ralentizar"
o "

Servicio

necesario"
o "Serv. requerido
"
en la
pantalla del cuadro de a bordo indican un fallo
de funcionamiento de la caja de velocidades.
Cuando aparezca uno de estos mensajes,
efectúe las siguientes operaciones:


- Ralentice y detenga el vehículo en un lugar
seguro.

- Coloque la palanca de cambios en
posición P
y deje el motor en
funcionamiento.

- Abra el capó para favorecer el enfriamiento
del motor.
Si el mensaje desaparece de manera
permanente, puede reanudar la marcha.
Si el mensaje persiste o aparece con
frecuencia, consulte enseguida con la red
CITROËN o con un taller cualificado. Antes de apagar el motor, desplace el selector
de marchas a la posición P
.
Accione siempre el freno de estacionamiento
para inmovilizar el vehículo.

117
4
Conducción

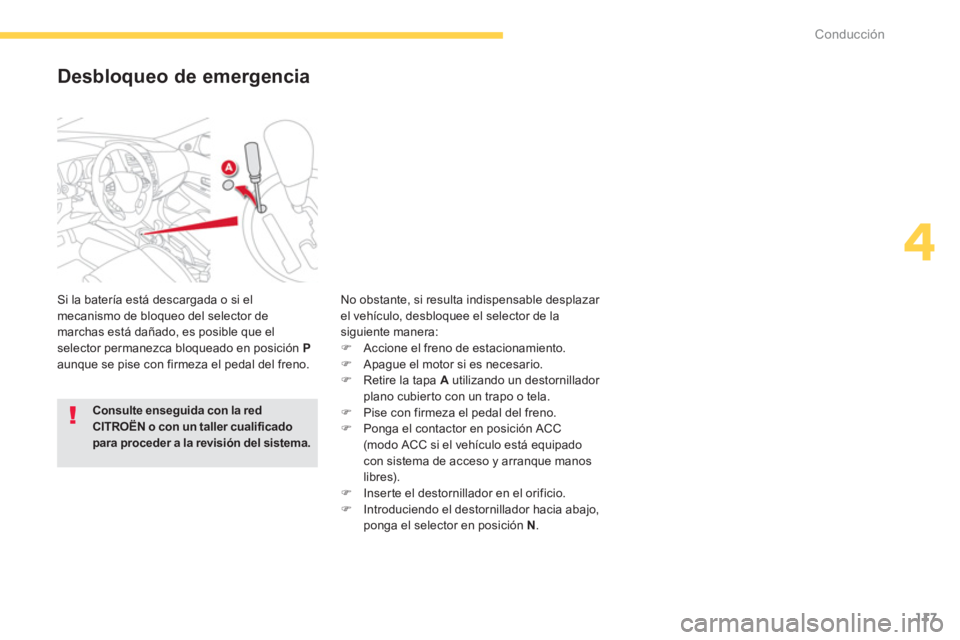

Desbloqueo de emergencia

Si la batería está descargada o si el
mecanismo de bloqueo del selector de
marchas está dañado, es posible que el
selector permanezca bloqueado en posición P

aunque se pise con firmeza el pedal del freno. No obstante, si resulta indispensable desplazar
el vehículo, desbloquee el selector de la
siguiente manera:


)
Accione el freno de estacionamiento.

)
Apague el motor si es necesario.

)
Retire la tapa A
utilizando un destornillador
plano cubier to con un trapo o tela.

)
Pise con firmeza el pedal del freno.

)
Ponga el contactor en posición ACC
(modo ACC si el vehículo está equipado
con sistema de acceso y arranque manos
libres).

)
Inser te el destornillador en el orificio.

)
Introduciendo el destornillador hacia abajo,
ponga el selector en posición N
.

Consulte enseguida
con
la red
CITROËN o
con
un taller cualificado
para proceder a la revisión del sistema

.

118
Conducción

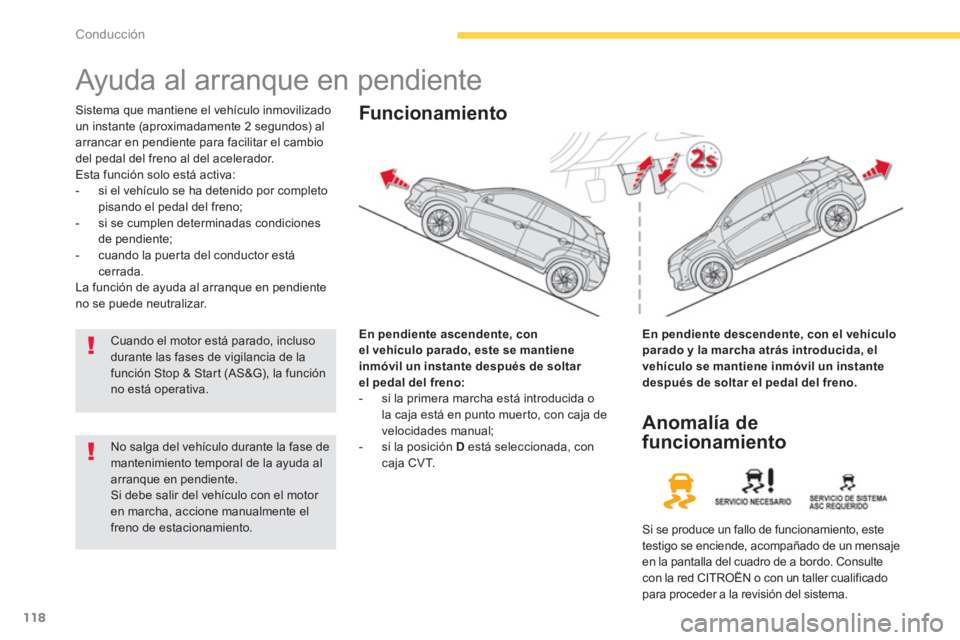

Ayuda al arranque en pendiente

Sistema que mantiene el vehículo inmovilizado
un instante (aproximadamente 2 segundos) al
arrancar en pendiente para facilitar el cambio
del pedal del freno al del acelerador.
Esta función solo está activa:


- si el vehículo se ha detenido por completo
pisando el pedal del freno;

- si se cumplen determinadas condiciones
de pendiente;

- cuando la puer ta del conductor está
cerrada.
La función de ayuda al arranque en pendiente
no se puede neutralizar.

En pendiente ascendente, con
el vehículo parado, este se mantiene
inmóvil un instante después de soltar
el pedal del freno:



- si la primera marcha está introducida o
la caja está en punto muerto, con caja de
velocidades manual;

- si la posición D
está seleccionada, con
caja CVT.

Funcionamiento


En pendiente descendente, con el vehículo
parado y la marcha atrás introducida, el
vehículo se mantiene inmóvil un instante
después de soltar el pedal del freno.




No salga del vehículo durante la fase de
mantenimiento temporal de la ayuda al
arranque en pendiente.
Si debe salir del vehículo con el motor
en marcha, accione manualmente el
freno de estacionamiento.



Anomalía de
funcionamiento

Si se produce un fallo de funcionamiento, este
testigo se enciende, acompañado de un mensaje
en la pantalla del cuadro de a bordo. Consulte
con la red CITROËN o con un taller cualificado
para proceder a la revisión del sistema.

Cuando el motor está parado, incluso
durante las fases de vigilancia de la
función Stop & Start (AS&G), la función
no está operativa.
