Información práctica


)
Empuje el repetidor hacia atrás para desacoplarlo.

)
Desconecte el conector del repetidor.

)
Cambie el bloque repetidor.
Para el montaje, efectúe estas operaciones en sentido inverso.
Para adquirirlos, acuda a la red CITROËN o a un taller cualificado.

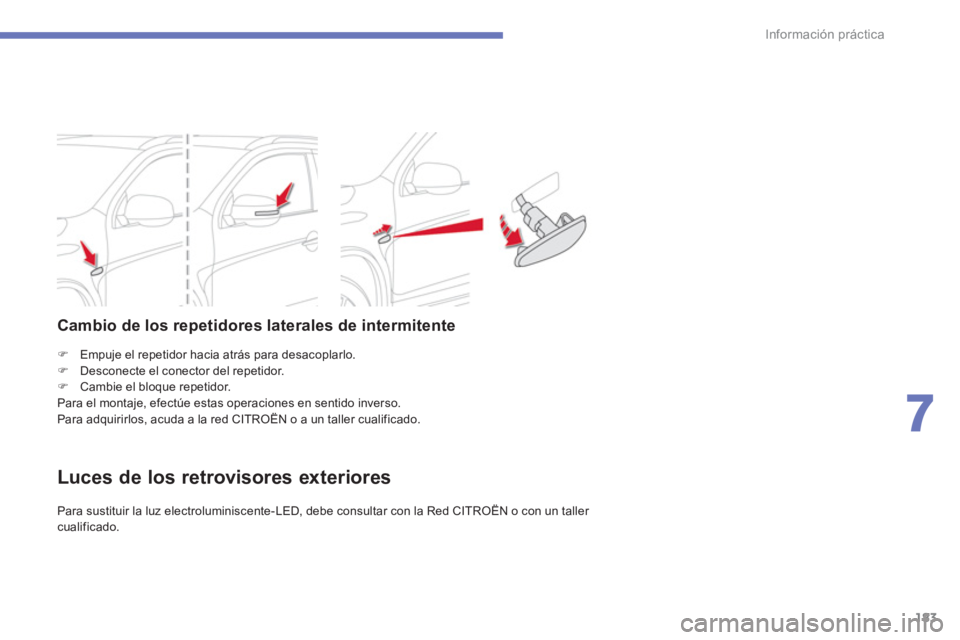

Cambio de los repetidores laterales de intermitente







Luces de los retrovisores exteriores

Para sustituir la luz electroluminiscente-LED, debe consultar con la Red CITROËN o con un taller
cualificado.

184
Información práctica
1.Tercera luz de freno (diodos)2.Luces de matrícula (W5W-5W)3.Luz antiniebla (W21W-21W)4.Luz de marcha atrás (W16W-16W)5.Indicadores de dirección (W Y21W-21W)6.Luces de posición/freno (W21-5W)

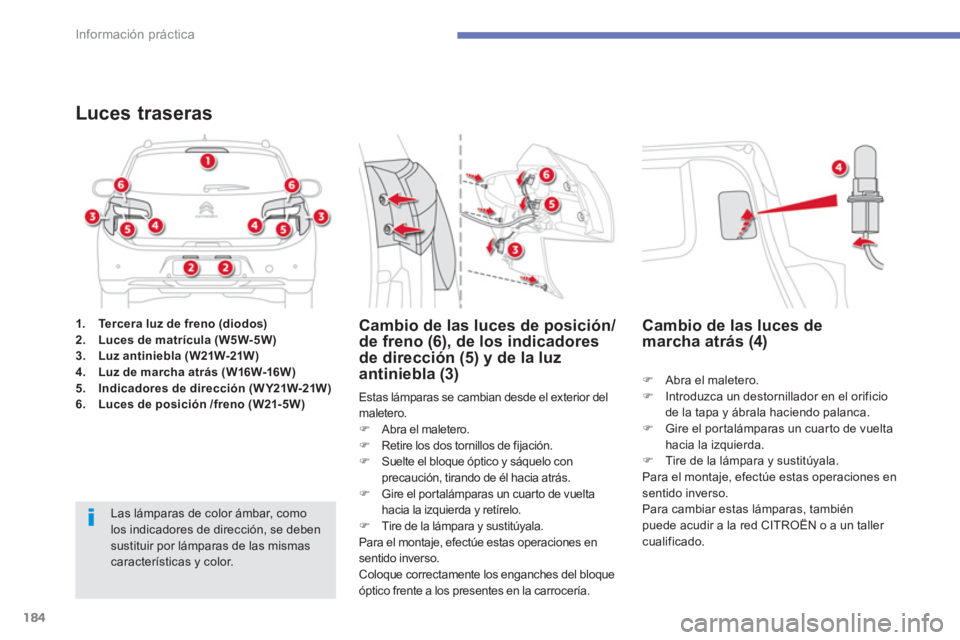

Luces traseras
Las lámparas de color ámbar, como los indicadores de dirección, se debensustituir por lámparas de las mismascaracterísticas y color. Estas lámparas se cambian desde el exterior del
maletero.


)
Abra el maletero.

)
Retire los dos tornillos de fijación.

)
Suelte el bloque óptico y sáquelo con
precaución, tirando de él hacia atrás.

)
Gire el por talámparas un cuar to de vuelta
hacia la izquierda y retírelo.

)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Coloque correctamente los enganches del bloque
óptico frente a los presentes en la carrocería.



























Cambio de las luces de posición/
de freno (6), de los indicadores
de dirección (5) y de la luz
antiniebla (3)


)
Abra el maletero.

)
Introduzca un destornillador en el orificio
de la tapa y ábrala haciendo palanca.

)
Gire el por talámparas un cuar to de vuelta
hacia la izquierda.

)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Para cambiar estas lámparas, también
puede acudir a la red CITROËN o a un taller
cualificado.















Cambio de las luces de
marcha atrás (4)

185
7
Información práctica

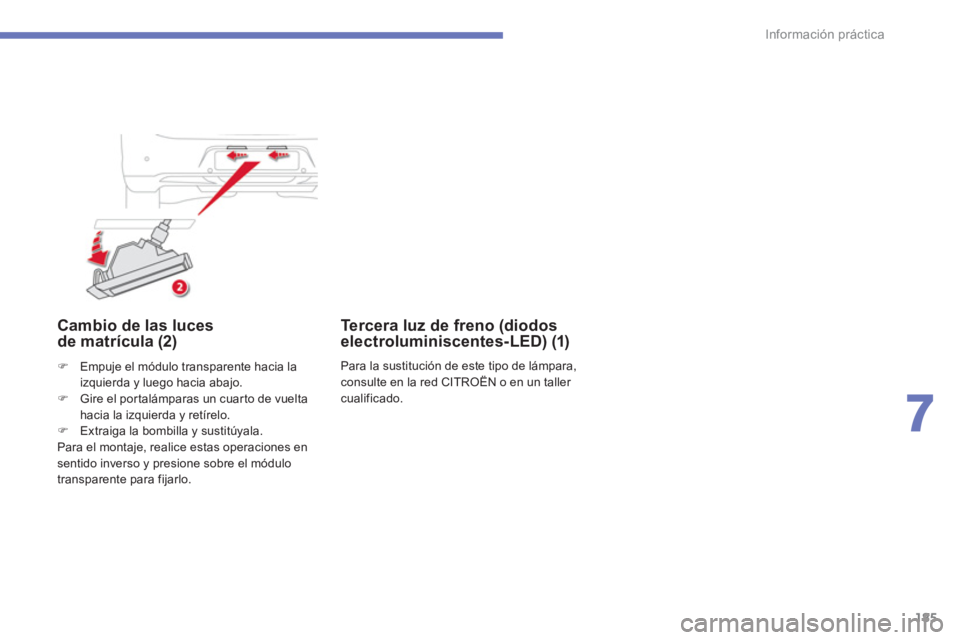

Cambio de las luces
de matrícula (2)



)
Empuje el módulo transparente hacia la
izquierda y luego hacia abajo.

)
Gire el por talámparas un cuar to de vuelta
hacia la izquierda y retírelo.

)
Extraiga la bombilla y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso y presione sobre el módulo
transparente para fijarlo.

















Tercera luz de freno (diodos
electroluminiscentes-LED) (1)
Para la sustitución de este tipo de lámpara,
consulte en la red CITROËN o en un taller
cualificado.

186
Información práctica




















Cambio de un fusible
La pinza de extracción y los fusibles de repuesto estás instalados en la caja de fusibles
del compartimento motor.
P
ara acceder a ella:)Abra el capó (ver "Revisiones").
)Suelte la tapa y retírela.)Retire la pinza.)Cierre la tapa con cuidado para garantizar la estanqueidad de la caja de fusibles.

Acceso al utillaje

Antes de cambiar un fusible, es necesario conocer la causa de la avería y solucionarla.)
Ver ificar que el contactor esté en posición "LOCK" o que el modo del vehículo sea "OFF".)
Encuentre el fusible defectuosocomprobando el estado de su filamento.)
Utilice la pinza especial para extraer el fusible de su alojamiento. )
Sustituya siempre el fusible defectuoso por otro fusible de la misma intensidad. )
Compruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada en la par te superior y las tablas
que encontrará más adelante.

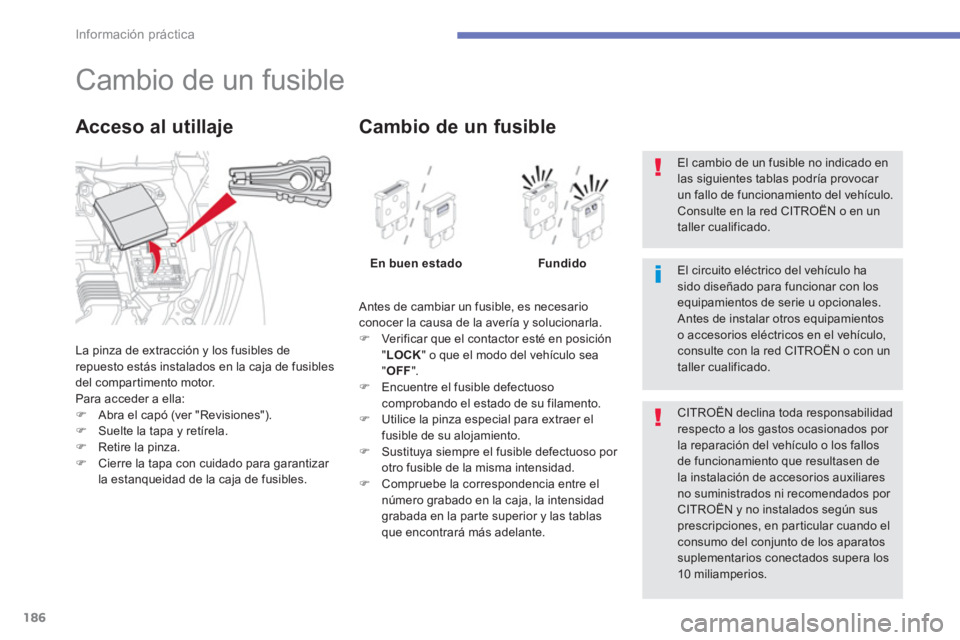

Cambio de un fusible
En buen estado Fundido


CITROËN declina toda responsabilidadrespecto a los gastos ocasionados por la reparación del vehículo o los fallos de funcionamiento que resultasen dela instalación de accesorios auxiliares no suministrados ni recomendados por CITROËN y no instalados según susprescripciones, en particular cuando elconsumo del conjunto de los aparatos suplementarios conectados supera los10 miliamperios.



El circuito eléctrico del vehículo ha sido diseñado para funcionar con los equipamientos de serie u opcionales. Antes de instalar otros equipamientoso accesorios eléctricos en el vehículo, consulte con la red CITROËN o con un taller cualificado.


El cambio de un fusible no indicado enlas siguientes tablas podría provocar un fallo de funcionamiento del vehículo. Consulte en la red CITROËN o en un
taller cualificado.

187
7
Información práctica

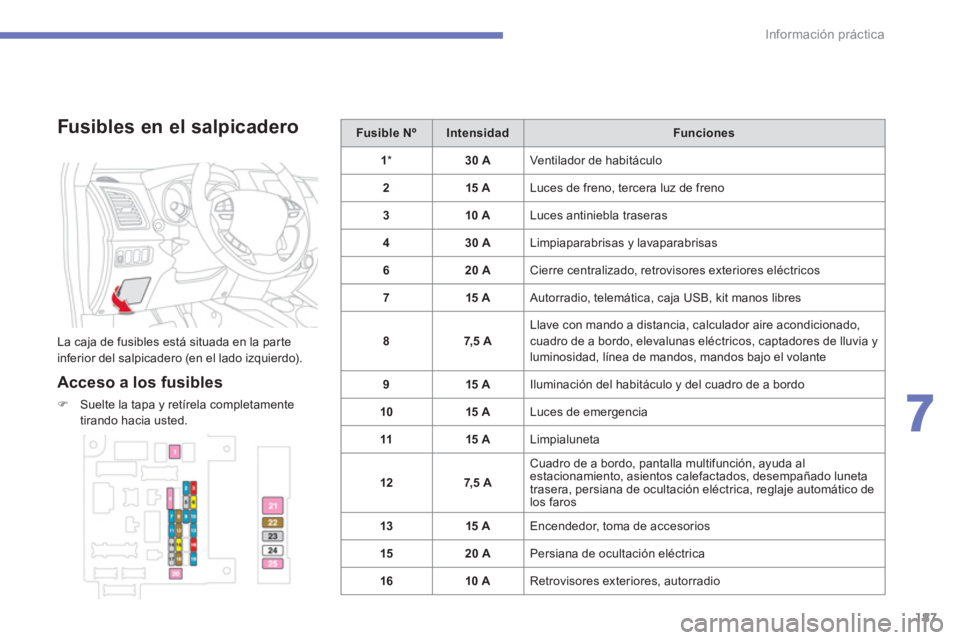

Fusibles en el salpicadero

La caja de fusibles está situada en la par te
inferior del salpicadero (en el lado izquierdo).

Acceso a los fusibles
)Suelte la tapa y retírela completamente
tirando hacia usted.
Fusible NºIntensidadFunciones
1*30 A Ventilador de habitáculo
2 15 A
Luces de freno, tercera luz de freno
310 A Luces antiniebla traseras
430 A Limpiaparabrisas y lavaparabrisas
620 A
Cierre centralizado, retrovisores exteriores eléctricos
7 15 A
Autorradio, telemática, ca
ja USB, kit manos libres
87, 5 A
Llave con mando a distancia, calculador aire acondicionado, cuadro de a bordo, elevalunas eléctricos, captadores de lluvia y luminosidad, línea de mandos, mandos bajo el volante
915 A
Iluminación del habitáculo y del cuadro de a bordo
1015 A
Luces de emergencia
1115 A Limpialuneta
12 7,5
A
Cuadro de a bordo, pantalla multifunción, ayuda al estacionamiento, asientos calefactados, desempañado luneta
trasera, persiana de ocultación eléctrica, reglaje automático de los faros
1
315 A
Encendedor, toma de accesorios
1520 A
Persiana de ocultación eléctrica
1610 A Retrovisores exteriores, autorradio

188
Información práctica
* Los maxifusibles son una protección suplementaria de los sistemas eléctricos. Cualquier intervención en éstos debe efectuarse en la red CITROËN o en un taller cualificado.

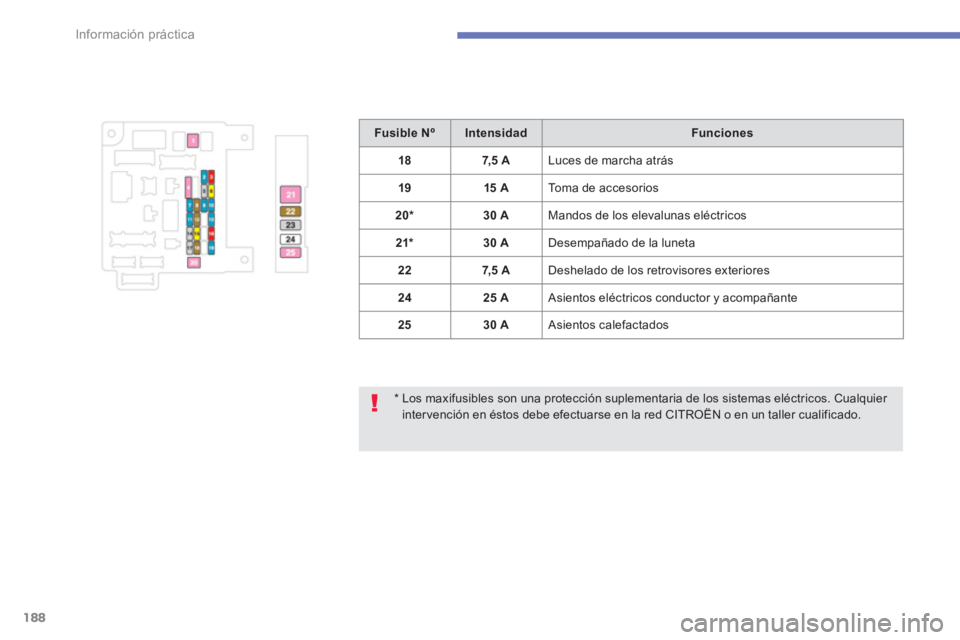

Fusible NºIntensidadFunciones
187,5 A
Luces de marcha atrás
1915 A
Toma de accesorios
20*30 A
Mandos de los elevalunas eléctricos
21*30 A Desempañado de la luneta
227,5 A
Deshelado de los retrovisores exteriores
2
425 A
Asientos eléctricos conductor y acompañante
2
530 A
Asientos calefactados

189
7
Información práctica

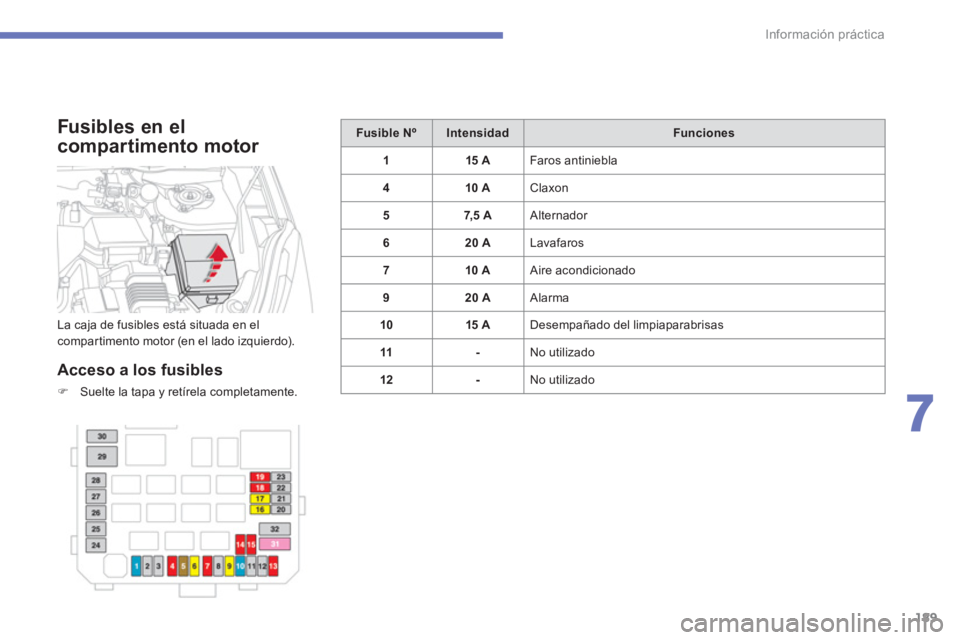

Fusibles en el
compartimento motor


Acceso a los fusibles
)Suelte la tapa y retírela completamente.
Fusible NºIntensidadFunciones
115 A
Faros antiniebla
410 A Claxon
57,5
A Alternador
620 A Lavafaros
7 10 A
Air
e acondicionado
920 A
Alarma
1015 A
Desempañado del limpiaparabrisas
11- No utilizado
12-
No utilizado La ca
ja de fusibles está situada en el compartimento motor (en el lado izquierdo).

190
Información práctica

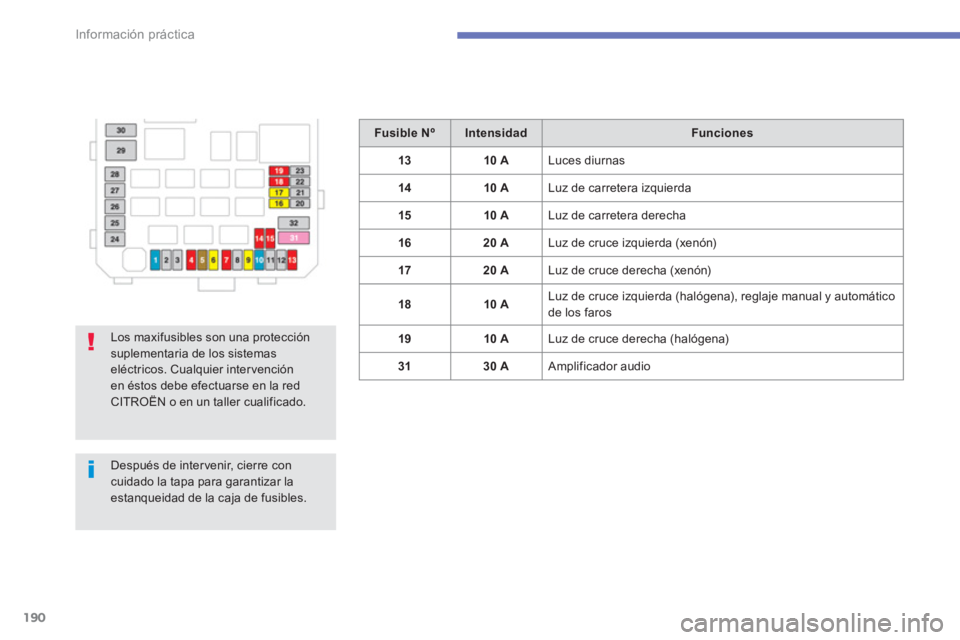

Fusible NºIntensidadFunciones
1
310 A
Luces diurnas
14 10 A
Luz de carretera izquierda
1510 A Luz de carretera derecha
1620 A
Luz de cruce izquierda (xenón)
1
720 A Luz de cruce derecha (xenón)
1810 A Luz de cruce izquierda (halógena), reglaje manual y automáticode los faros
1
910 A
Luz de cruce derecha (halógena)
3130 A
Amplificador audio


Los maxifusibles son una protecciónsuplementaria de los sistemas eléctricos. Cualquier intervención en éstos debe efectuarse en la red CITROËN o en un taller cualificado.


Después de inter venir, cierre concuidado la tapa para garantizar laestanqueidad de la caja de fusibles.
