2013 Alfa Romeo MiTo Instrukcja obsługi (in Polish)

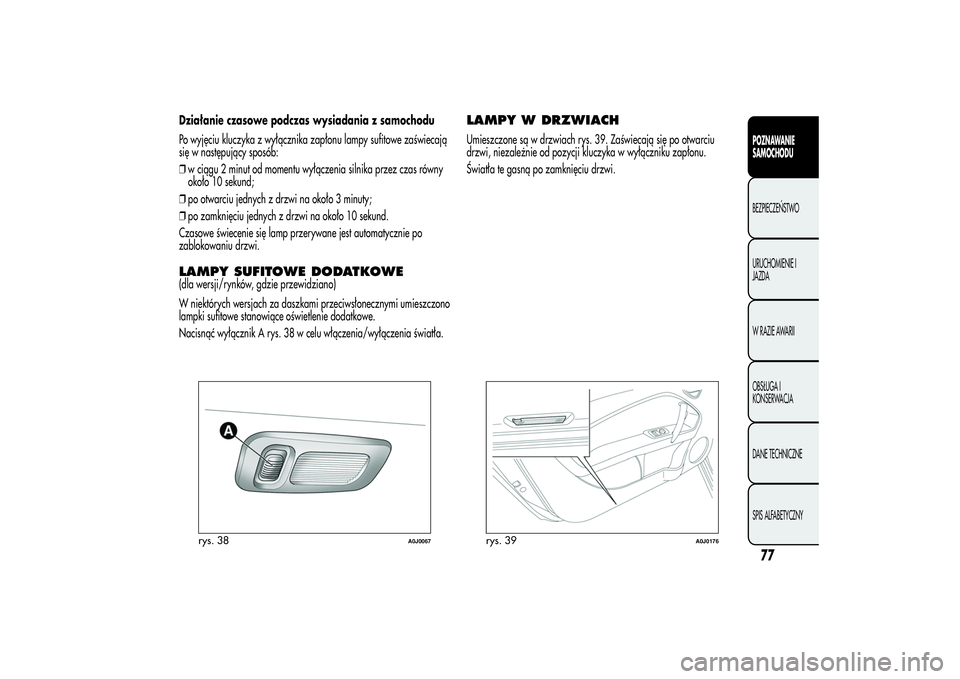

Działanie czasowe podczas wysiadania z samochodu
Po wyjęciu kluczyka z wyłącznika zapłonu lampy sufitowe zaświecają
się w następujący sposób:
❒w ciągu 2 minut od momentu wyłączenia silnika przez czas równy
około 10 sekund;
❒po otwarciu jednych z drzwi na około 3 minuty;
❒po zamknięciu jednych z drzwi na około 10 sekund.
Czasowe świecenie się lamp przerywane jest automatycznie po
zablokowaniu drzwi.LAMPY SUFITOWE DODATKOWE(dla wersji/rynków, gdzie przewidziano)
W niektórych wersjach za daszkami przeciwsłonecznymi umieszczono
lampki sufitowe stanowiące oświetlenie dodatkowe.
Nacisnąć wyłącznik A rys. 38 w celu włączenia/wyłączenia światła.
LAMPY W DRZWIACHUmieszczone są w drzwiach rys. 39. Zaświecają się po otwarciu
drzwi, niezależnie od pozycji kluczyka w wyłączniku zapłonu.
Światła te gasną po zamknięciu drzwi.
rys. 38
A0J0067
rys. 39
A0J0176
77POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

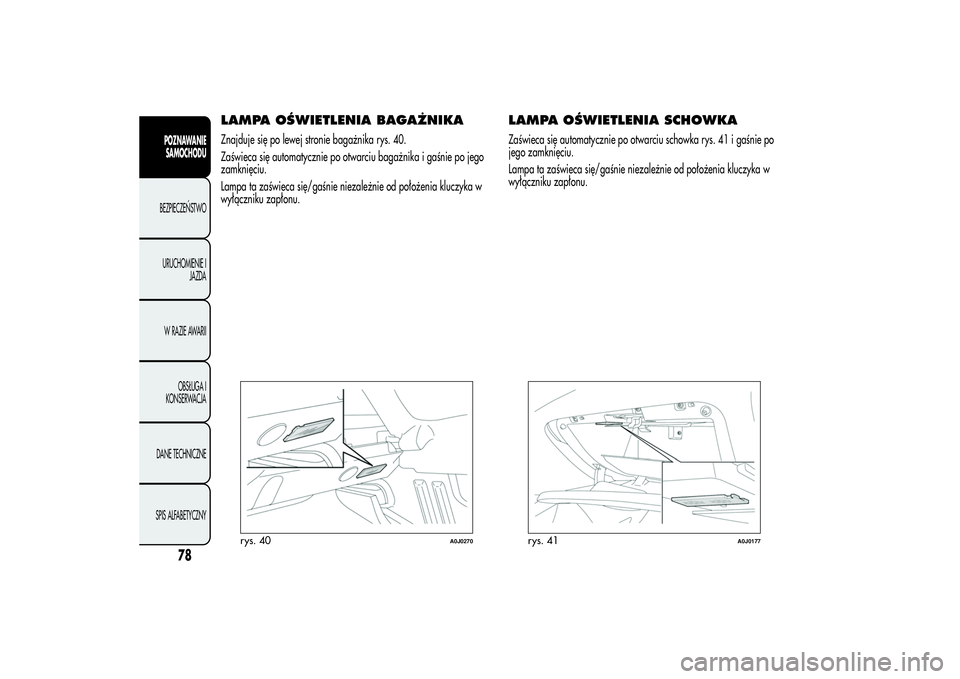

LAMPA OŚWIETLENIA BAGAŻNIKAZnajduje się po lewej stronie bagażnika rys. 40.
Zaświeca się automatycznie po otwarciu bagażnika i gaśnie po jego
zamknięciu.
Lampa ta zaświeca się/gaśnie niezależnie od położenia kluczyka w
wyłączniku zapłonu.
LAMPA OŚWIETLENIA SCHOWKAZaświeca się automatycznie po otwarciu schowka rys. 41 i gaśnie po
jego zamknięciu.
Lampa ta zaświeca się/gaśnie niezależnie od położenia kluczyka w
wyłączniku zapłonu.
rys. 40
A0J0270
rys. 41
A0J0177
78
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

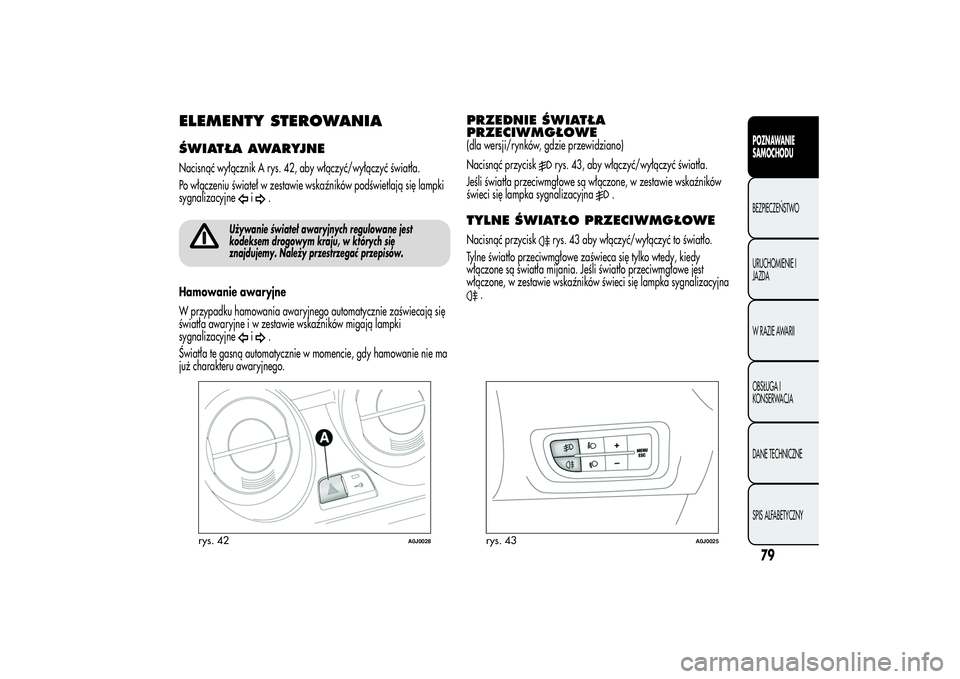

ELEMENTY STEROWANIAŚWIATŁA AWARYJNENacisnąć wyłącznik A rys. 42, aby włączyć/wyłączyć światła.
Po włączeniu świateł w zestawie wskaźników podświetlają się lampki
sygnalizacyjne
i
.
Używanie świateł awaryjnych regulowane jest
kodeksem drogowym kraju, w których się
znajdujemy. Należy przestrzegać przepisów.
Hamowanie awaryjne
W przypadku hamowania awaryjnego automatycznie zaświecają się
światła awaryjne i w zestawie wskaźników migają lampki
sygnalizacyjne
i
.
Światła te gasną automatycznie w momencie, gdy hamowanie nie ma
już charakteru awaryjnego.
PRZEDNIE ŚWIATŁA
PRZECIWMGŁOWE(dla wersji/rynków, gdzie przewidziano)
Nacisnąć przycisk
rys. 43, aby włączyć/wyłączyć światła.
Jeśli światła przeciwmgłowe są włączone, w zestawie wskaźników
świeci się lampka sygnalizacyjna
.
TYLNE ŚWIATŁO PRZECIWMGŁOWENacisnąć przycisk
rys. 43 aby włączyć/wyłączyć to światło.
Tylne światło przeciwmgłowe zaświeca się tylko wtedy, kiedy
włączone są światła mijania. Jeśli światło przeciwmgłowe jest
włączone, w zestawie wskaźników świeci się lampka sygnalizacyjna
.
rys. 42
A0J0028
rys. 43
A0J0025
79POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

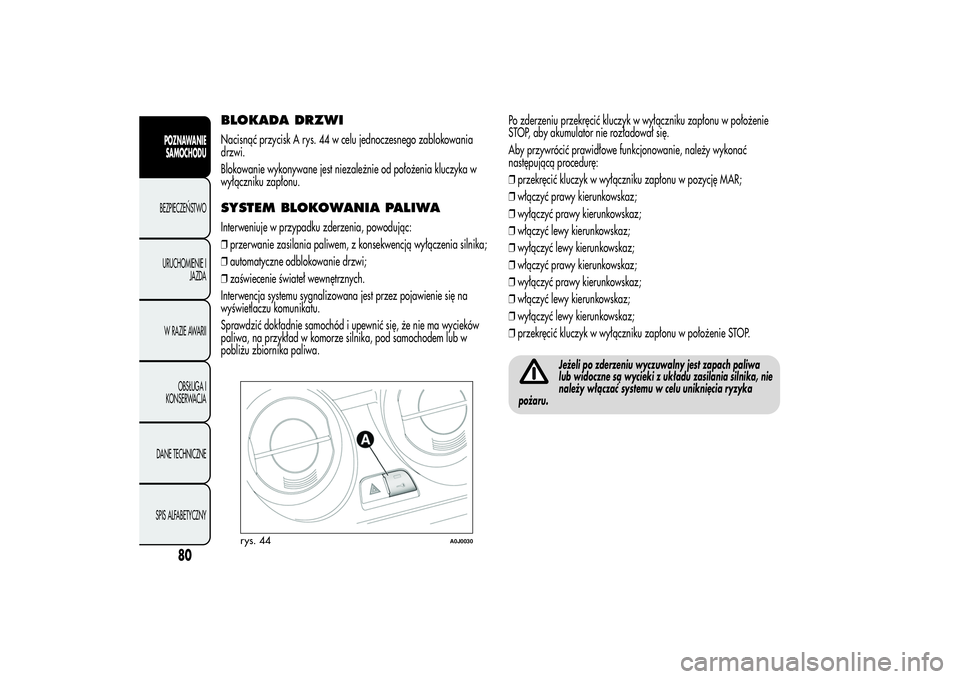

BLOKADA DRZWINacisnąć przycisk A rys. 44 w celu jednoczesnego zablokowania
drzwi.
Blokowanie wykonywane jest niezależnie od położenia kluczyka w
wyłączniku zapłonu.SYSTEM BLOKOWANIA PALIWAInterweniuje w przypadku zderzenia, powodując:
❒przerwanie zasilania paliwem, z konsekwencją wyłączenia silnika;
❒automatyczne odblokowanie drzwi;
❒zaświecenie świateł wewnętrznych.
Interwencja systemu sygnalizowana jest przez pojawienie się na
wyświetlaczu komunikatu.
Sprawdzić dokładnie samochód i upewnić się, że nie ma wycieków
paliwa, na przykład w komorze silnika, pod samochodem lub w
pobliżu zbiornika paliwa.Po zderzeniu przekręcić kluczyk w wyłączniku zapłonu w położenie
STOP, aby akumulator nie rozładował się.
Aby przywrócić prawidłowe funkcjonowanie, należy wykonać
następującą procedurę:
❒przekręcić kluczyk w wyłączniku zapłonu w pozycję MAR;
❒włączyć prawy kierunkowskaz;
❒wyłączyć prawy kierunkowskaz;
❒włączyć lewy kierunkowskaz;
❒wyłączyć lewy kierunkowskaz;
❒włączyć prawy kierunkowskaz;
❒wyłączyć prawy kierunkowskaz;
❒włączyć lewy kierunkowskaz;
❒wyłączyć lewy kierunkowskaz;
❒przekręcić kluczyk w wyłączniku zapłonu w położenie STOP.
Jeżeli po zderzeniu wyczuwalny jest zapach paliwa
lub widoczne są wycieki z układu zasilania silnika, nie
należy włączać systemu w celu uniknięcia ryzyka
pożaru.
rys. 44
A0J0030
80
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

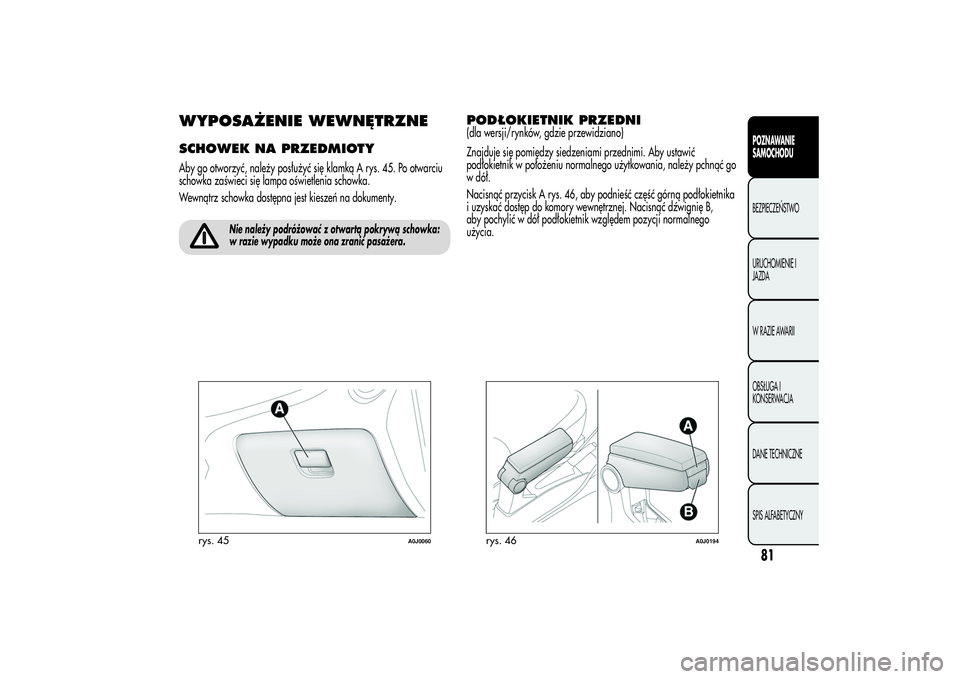

WYPOSAŻENIE WEWNĘTRZNESCHOWEK NA PRZEDMIOTYAby go otworzyć, należy posłużyć się klamką A rys. 45. Po otwarciu
schowka zaświeci się lampa oświetlenia schowka.
Wewnątrz schowka dostępna jest kieszeń na dokumenty.
Nie należy podróżować z otwartą pokrywą schowka:
w razie wypadku może ona zranić pasażera.
PODŁOKIETNIK PRZEDNI(dla wersji/rynków, gdzie przewidziano)
Znajduje się pomiędzy siedzeniami przednimi. Aby ustawić
podłokietnik w położeniu normalnego użytkowania, należy pchnąć go
w dół.
Nacisnąć przycisk A rys. 46, aby podnieść część górną podłokietnika
i uzyskać dostęp do komory wewnętrznej. Nacisnąć dźwignię B,
aby pochylić w dół podłokietnik względem pozycji normalnego
użycia.
rys. 45
A0J0060
rys. 46
A0J0194
81POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

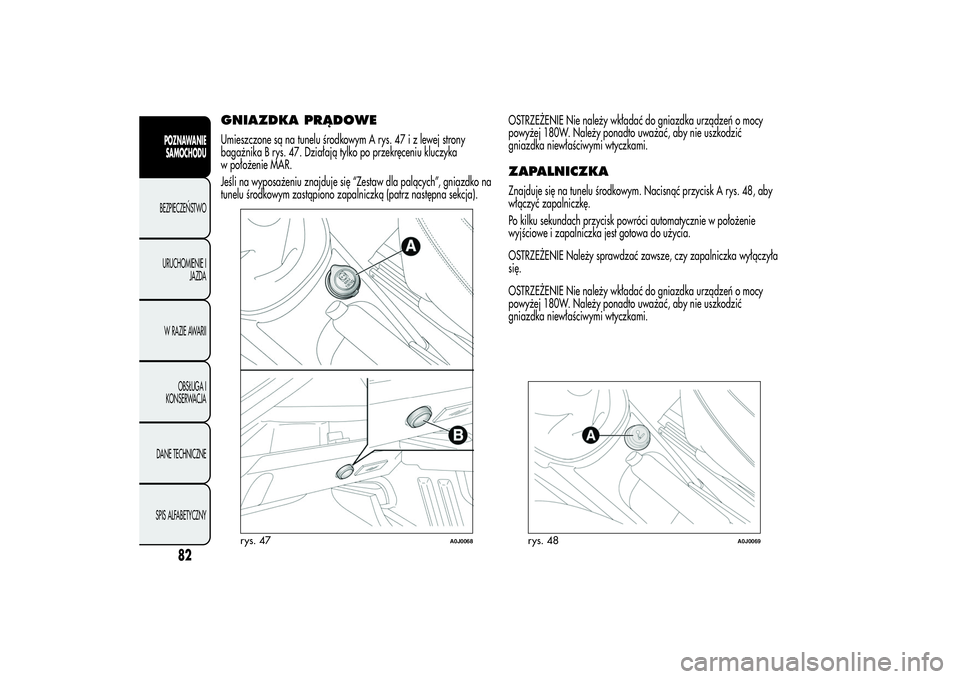

GNIAZDKA PRĄDOWEUmieszczone są na tunelu środkowym A rys. 47 i z lewej strony
bagażnika B rys. 47. Działają tylko po przekręceniu kluczyka
w położenie MAR.
Jeśli na wyposażeniu znajduje się “Zestaw dla palących”, gniazdko na
tunelu środkowym zastąpiono zapalniczką (patrz następna sekcja).OSTRZEŻENIE Nie należy wkładać do gniazdka urządzeń o mocy
powyżej 180W. Należy ponadto uważać, aby nie uszkodzić
gniazdka niewłaściwymi wtyczkami.
ZAPALNICZKAZnajduje się na tunelu środkowym. Nacisnąć przycisk A rys. 48, aby
włączyć zapalniczkę.
Po kilku sekundach przycisk powróci automatycznie w położenie
wyjściowe i zapalniczka jest gotowa do użycia.
OSTRZEŻENIE Należy sprawdzać zawsze, czy zapalniczka wyłączyła
się.
OSTRZEŻENIE Nie należy wkładać do gniazdka urządzeń o mocy
powyżej 180W. Należy ponadto uważać, aby nie uszkodzić
gniazdka niewłaściwymi wtyczkami.
rys. 47
A0J0068
rys. 48
A0J0069
82
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

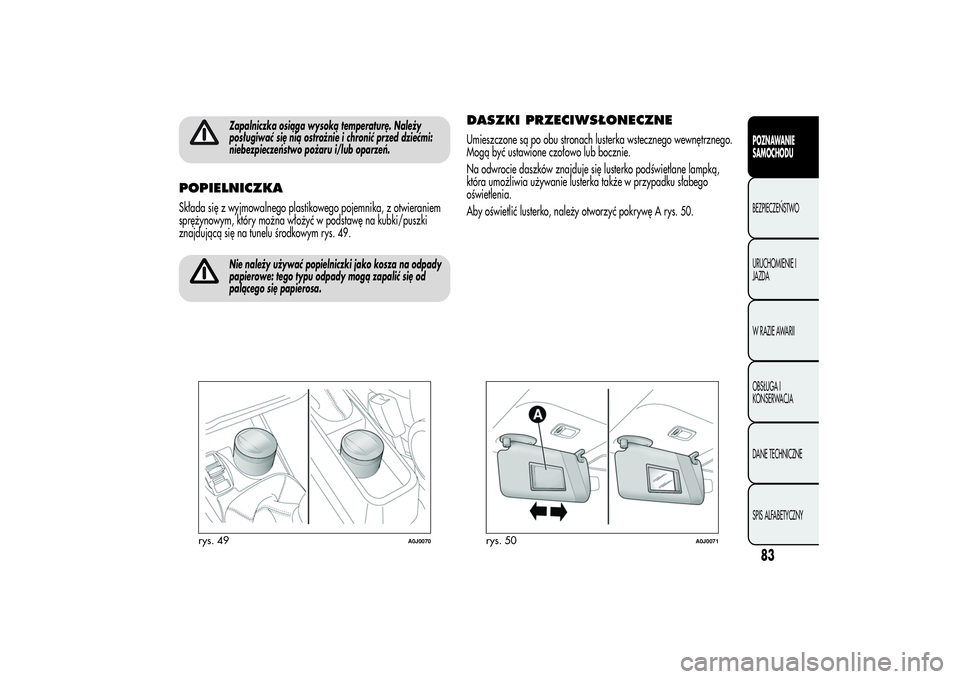

Zapalniczka osiąga wysoką temperaturę. Należy
posługiwać się nią ostrożnie i chronić przed dziećmi:
niebezpieczeństwo pożaru i/lub oparzeń.
POPIELNICZKASkłada się z wyjmowalnego plastikowego pojemnika, z otwieraniem
sprężynowym, który można włożyć w podstawę na kubki/puszki
znajdującą się na tunelu środkowym rys. 49.
Nie należy używać popielniczki jako kosza na odpady
papierowe: tego typu odpady mogą zapalić się od
palącego się papierosa.
DASZKI PRZECIWSŁONECZNEUmieszczone są po obu stronach lusterka wstecznego wewnętrznego.
Mogą być ustawione czołowo lub bocznie.
Na odwrocie daszków znajduje się lusterko podświetlane lampką,
która umożliwia używanie lusterka także w przypadku słabego
oświetlenia.
Aby oświetlić lusterko, należy otworzyć pokrywę A rys. 50.
rys. 49
A0J0070
rys. 50
A0J0071
83POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

GAŚNICA(dla wersji/rynków, gdzie przewidziano)
Znajduje się po prawej stronie bagażnika rys. 51.
DACH OTWIERANY
ELEKTRYCZNIE(dla wersji/rynków, gdzie przewidziano)
Dach otwierany o szerokim przeszkleniu składa się z panelu
szklanego ruchomego i zasłony przeciwsłonecznej.
Przeszklenie to, gdy jest zamknięte, umożliwia dopływ światła
zewnętrznego oraz widok otoczenia zewnętrznego z wnętrza
nadwozia samochodu.DZIAŁANIEDziałanie dachu otwieranego odbywa się tylko wówczas, kiedy
kluczyk w wyłączniku zapłonu znajduje się w położeniu MAR.
PrzyciskiAiBrys.52,znajdujące się na nakładce lampy sufitowej
przedniej, służą do sterowania funkcjami otwierania/zamykania
dachu otwieranego.
rys. 51
A0J0190
rys. 52
A0J0329
