2013 Alfa Romeo MiTo window

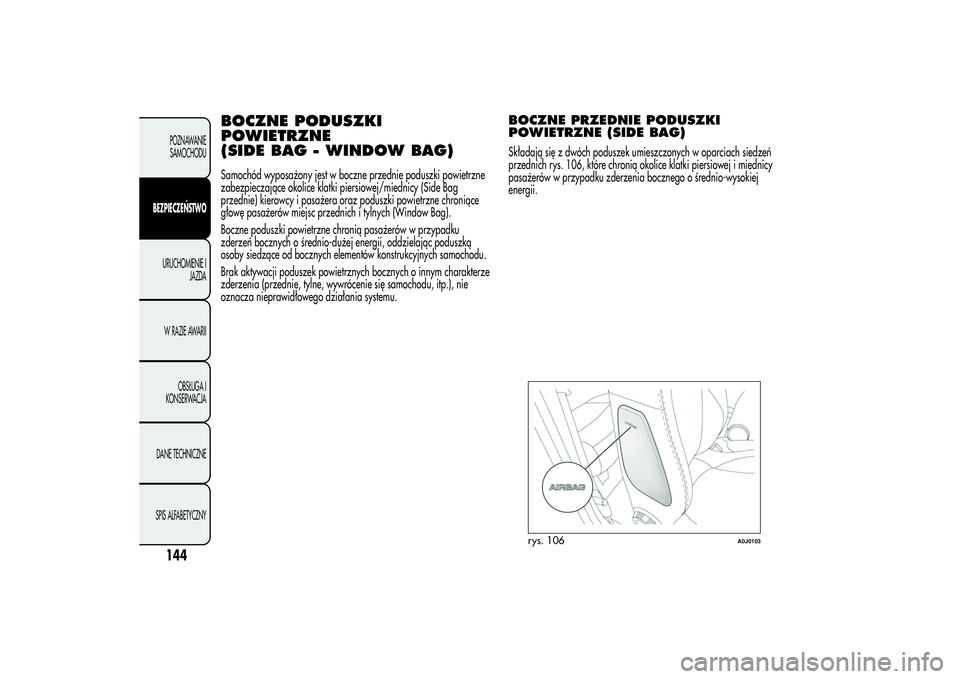

BOCZNE PODUSZKI
POWIETRZNE
(SIDE BAG - WINDOW BAG)Samochód wyposażony jest w boczne przednie poduszki powietrzne
zabezpieczające okolice klatki piersiowej/miednicy (Side Bag
przednie) kierowcy i pasażera oraz poduszki powietrzne chroniące
głowę pasażerów miejsc przednich i tylnych (Window Bag).
Boczne poduszki powietrzne chronią pasażerów w przypadku
zderzeń bocznych o średnio-dużej energii, oddzielając poduszką
osoby siedzące od bocznych elementów konstrukcyjnych samochodu.
Brak aktywacji poduszek powietrznych bocznych o innym charakterze
zderzenia (przednie, tylne, wywrócenie się samochodu, itp.), nie
oznacza nieprawidłowego działania systemu.
BOCZNE PRZEDNIE PODUSZKI
POWIETRZNE (SIDE BAG)Składają się z dwóch poduszek umieszczonych w oparciach siedzeń
przednich rys. 106, które chronią okolice klatki piersiowej i miednicy
pasażerów w przypadku zderzenia bocznego o średnio-wysokiej
energii.
rys. 106
A0J0103
144POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

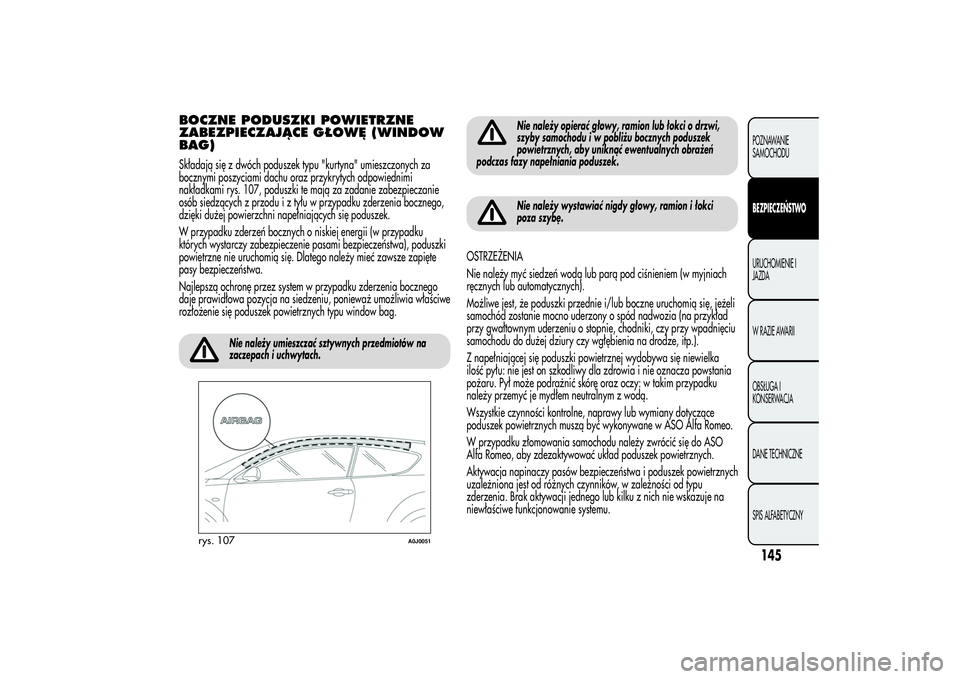

BOCZNE PODUSZKI POWIETRZNE
ZABEZPIECZAJĄCE GŁOWĘ (WINDOW
BAG)Składają się z dwóch poduszek typu "kurtyna" umieszczonych za
bocznymi poszyciami dachu oraz przykrytych odpowiednimi
nakładkami rys. 107, poduszki te mają za zadanie zabezpieczanie
osób siedzących z przodu i z tyłu w przypadku zderzenia bocznego,
dzięki dużej powierzchni napełniających się poduszek.
W przypadku zderzeń bocznych o niskiej energii (w przypadku
których wystarczy zabezpieczenie pasami bezpieczeństwa), poduszki
powietrzne nie uruchomią się. Dlatego należy mieć zawsze zapięte
pasy bezpieczeństwa.
Najlepszą ochronę przez system w przypadku zderzenia bocznego
daje prawidłowa pozycja na siedzeniu, ponieważ umożliwia właściwe
rozłożenie się poduszek powietrznych typu window bag.
Nie należy umieszczać sztywnych przedmiotów na
zaczepach i uchwytach.
Nie należy opierać głowy, ramion lub łokci o drzwi,
szyby samochodu i w pobliżu bocznych poduszek
powietrznych, aby uniknąć ewentualnych obrażeń
podczas fazy napełniania poduszek.Nie należy wystawiać nigdy głowy, ramion i łokci
poza szybę.
OSTRZEŻENIA
Nie należy myć siedzeń wodą lub parą pod ciśnieniem (w myjniach
ręcznych lub automatycznych).
Możliwe jest, że poduszki przednie i/lub boczne uruchomią się, jeżeli
samochód zostanie mocno uderzony o spód nadwozia (na przykład
przy gwałtownym uderzeniu o stopnie, chodniki, czy przy wpadnięciu
samochodu do dużej dziury czy wgłębienia na drodze, itp.).
Z napełniającej się poduszki powietrznej wydobywa się niewielka
ilość pyłu: nie jest on szkodliwy dla zdrowia i nie oznacza powstania
pożaru. Pył może podrażnić skórę oraz oczy: w takim przypadku
należy przemyć je mydłem neutralnym z wodą.
Wszystkie czynności kontrolne, naprawy lub wymiany dotyczące
poduszek powietrznych muszą być wykonywane w ASO Alfa Romeo.
W przypadku złomowania samochodu należy zwrócić się do ASO
Alfa Romeo, aby zdezaktywować układ poduszek powietrznych.
Aktywacja napinaczy pasów bezpieczeństwa i poduszek powietrznych
uzależniona jest od różnych czynników, w zależności od typu
zderzenia. Brak aktywacji jednego lub kilku z nich nie wskazuje na
niewłaściwe funkcjonowanie systemu.
rys. 107
A0J0051
145POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

SPIS ALFABETYCZNYA
kumulator ........................................ 206
– wymiana ........................................ 206
– zalecenia dotyczące przedłużenia
trwałości......................................... 206
Akumulator (ładowanie) ....................... 188
Alarm ................................................. 43
"Alfa DNA" (system) ............................ 105
Bagażnik dachowy/na narty............... 98
Bagażnik ............................................. 93
– Otwieranie awaryjne bagażnika ...... 93
– Otwieranie bagażnika ..................... 93
– Powiększanie bagażnika.................. 94
– Procedura inicjalizacji bagażnika ..... 94
– Zamykanie bagażnika ..................... 94
Bezpieczne przewożenie dzieci ............. 132
Bezpieczniki (wymiana) ........................ 180
Blokada drzwi ..................................... 80
Blokada kierownicy .............................. 46
Boczne poduszki powietrzne (Side
Bag - Window Bag) ........................... 144
Brake Assist ......................................... 103Code Card ......................................... 38
Cruise Control ...................................... 74
Czujnik deszczu ................................... 72Czujniki parkowania ............................ 117
Czujnik zmierzchu................................ 69
Czyszczenie i konserwacja
– elementy obszyte skórą .................... 216
– elementy z tworzywa i poszycia ....... 216
– komora silnika ................................ 214
– nadwozie ....................................... 212
– reflektory przednie .......................... 214
– siedzenia i elementy z tkaniny .......... 215
– siedzenia skórzane .......................... 215
– szyby ............................................. 214
– wnętrze samochodu......................... 215
Czyszczenie szyb ................................. 71
Dach otwierany elektrycznie ............... 84
Dane identyfikacyjne
– oznakowanie nadwozia................... 218
– oznakowanie silnika ........................ 218
– tabliczka lakieru nadwozia .............. 218
– tabliczka z danymi
identyfikacyjnymi ............................ 217
Dane techniczne .................................. 217
Daszki przeciwsłoneczne ...................... 83
Deska rozdzielcza ................................ 3
Długa nieaktywność samochodu............ 156
Dodatkowa lampa sufitowa– wymiana żarówek ........................... 178
Dodatkowa nagrzewnica ...................... 67
Drogowe (światła)
– wymiana żarówek ........................... 173
Drzwi .................................................. 88
– Blokowanie/odblokowywanie
centralne drzwi ............................... 88
Dynamic Suspension (system
aktywnych amortyzatorów) ................. 113
Elektryczne podnośniki szyb ................ 90
– Elementy sterowania ........................ 90
Elektryczny układ wspomagania
kierownicy ......................................... 114
Elementy sterowania............................. 79
Emisje CO2 ......................................... 255Filtr oleju napędowego ........................ 206
Filtr powietrza...................................... 206
Filtr przeciwpyłowy .............................. 206G
aśnica ............................................ 84
Gear Shift Indicator .............................. 23
Gniazdka prądowe .............................. 82
H
amulce............................................ 229
– poziom płynu hamulcowego ............ 205
Hamulec ręczny ................................... 149
Holowanie przyczepy ........................... 154
29POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNESPIS
ALFABETYCZNY
3

– poziom płynu do spryskiwaczy
szyby tylnej..................................... 205
Sprzęgło ............................................. 228
Sygnały świetlne .................................. 69
Symbole .............................................. 36
System ABS ......................................... 101
– Interwencja systemu......................... 101
– Mechanical Brake Assist................... 101
System "Alfa DNA" .............................. 105
– Tryb jazdy ...................................... 105
– Tryb "N al" ................................ 106
– Włączanie/wyłączanie trybu "All
Weather"........................................ 108
– Włączanie/wyłączanie trybu
"Dynamic" ...................................... 106
System Alfa Romeo Code ...................... 37
System ASR (AntiSlip Regulation............ 103
System blokowania paliwa.................... 80
System CBC (Cornering Braking
Control) ............................................. 104
System DST (Dynamic Steering
Torque) .............................................. 104
System "Electronic Q2 ("E-Q2")" ........... 104
System EOBD....................................... 114
System Hill Holder ................................ 102
System MSR ......................................... 103
System S.B.R. (Seat Belt Reminder) ......... 127System "Smart Bag" (Wielostopniowe
przednie poduszki powietrzne) ........... 140
System Start&Stop ................................ 109
System T.P.M.S. (Tyre Pressure
Monitoring System) ............................ 120
System VDC (Vehicle Dynamics
Control) ............................................. 102
Szyby (czyszczenie) ............................. 214
Światła awaryjne ................................. 79
Światła do jazdy dziennej (D.R.L.) ......... 68
Światła drogowe .................................. 69
– wymiana żarówki............................ 173
Światła mijania
– wymiana żarówki............................ 174
Światła parkowania ............................. 68
Światła pozycyjne/mijania ................... 68
Światła pozycyjne/Światła do jazdy
dziennej (D.R.L.)
– wymiana żarówek ........................... 173
Światła pozycyjne/Światła stop ............ 175
Światła zewnętrzne .............................. 68
– Dźwignia lewa ................................ 68
Światło przedniej lampy sufitowej
– wymiana żarówki............................ 177
Świece (typ) ......................................... 221
Tankowanie samochodu ...................... 123Trip Computer ...................................... 33
Trzecie światła stop
– wymiana żarówek ........................... 176
Tylne światło przeciwmgłowe ................ 79
Tylne światło przeciwmgłowe/światło
cofania ............................................. 176
U
kład kierowniczy.............................. 231
Układ ogrzewania/klimatyzacji ............ 55
Uruchamianie silnika ............................ 147
Uruchamianie silnika ............................ 157
– Uruchamianie silnika przez
pchanie samochodu ........................ 158
– Uruchamianie silnika przy
pomocy akumulatora
pomocniczego ................................ 157
Urządzenie "Follow Me Home" ............. 70
Urządzenie Safe Lock ........................... 41
Uzupełnianie płynów............................ 246
Używanie skrzyni biegów ..................... 150
W
elcome movement .......................... 23
Wersje nadwozia ................................. 219
Window Bag (Boczne poduszki
powietrzne zabezpieczające głowę) .... 145
Wnętrze (czyszczenie) .......................... 215
Wskaźnik poziomu paliwa.................... 6
296POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS
ALFABETYCZNY
atur
