2013 Alfa Romeo MiTo Instrukcja obsługi (in Polish)

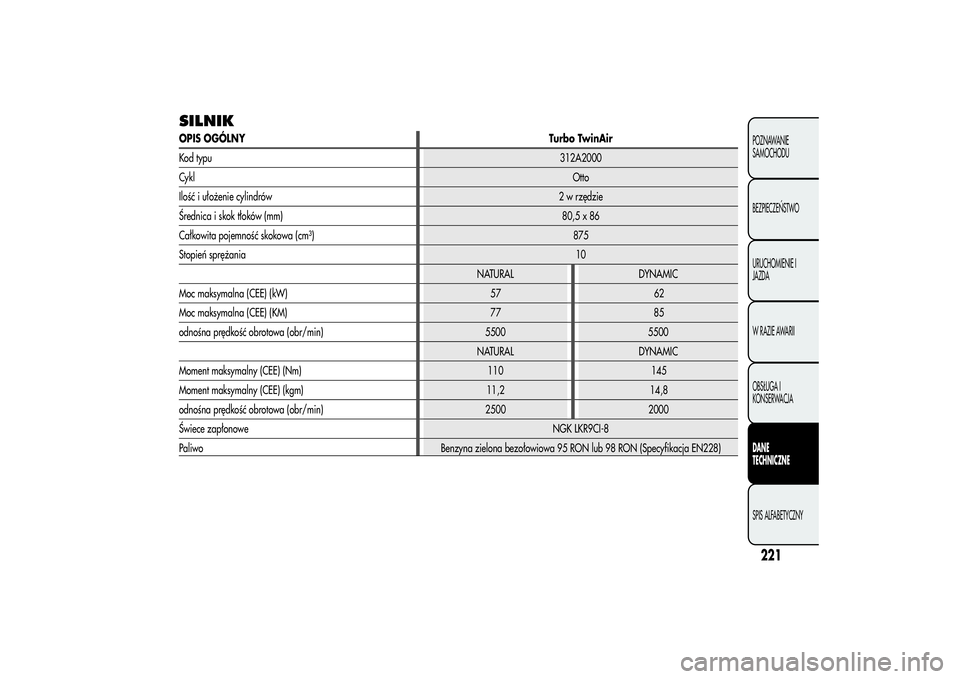

SILNIKOPIS OGÓLNYTurbo TwinAir
Kod typu312A2000
CyklOtto
Ilość i ułożenie cylindrów2 w rzędzie
Średnica i skok tłoków (mm) 80,5 x 86
Całkowita pojemność skokowa (cm³) 875
Stopień sprężania10
NATURAL DYNAMIC
Moc maksymalna (CEE) (kW)
Moc maksymalna (CEE) (KM)
odnośna prędkość obrotowa (obr/min) 5500 5500
NATURAL DYNAMIC
Moment maksymalny (CEE) (Nm) 1 1
Moment maksymalny (CEE) (kgm) 11,2 14,8
odnośna prędkość obrotowa (obr/min) 2 00 2 00
Świece zapłonoweNGK LKR9CI-8
Paliwo Benzyna zielona bezołowiowa 95 RON lub 98 RON (Specyfikacja EN228)
221POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY
10
5045 77 8557 62

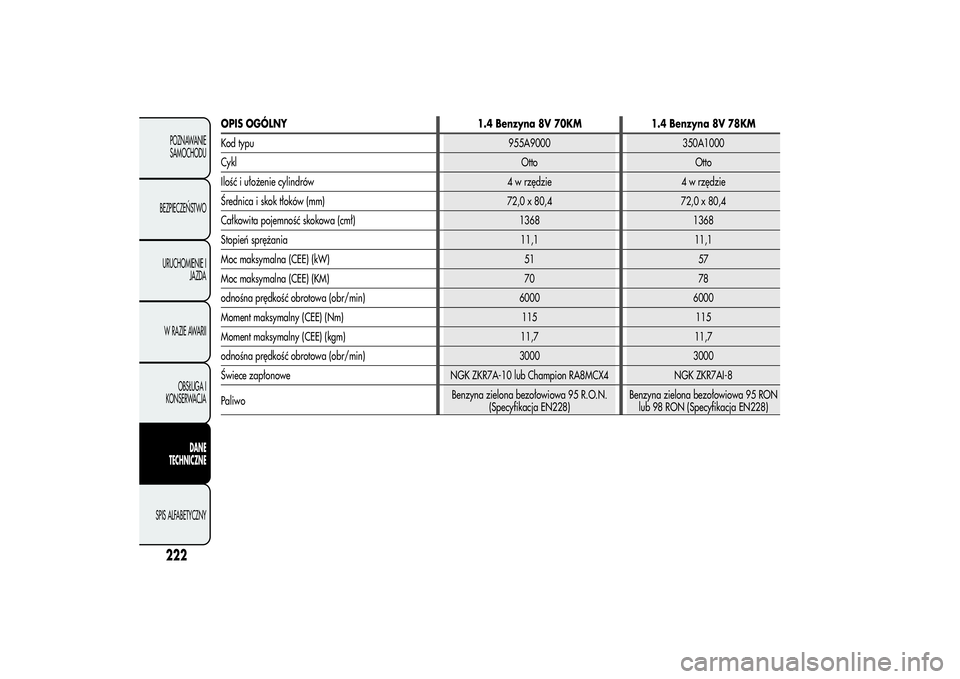

OPIS OGÓLNY 1.4 Benzyna 8V 70KM 1.4 Benzyna 8V 78KM
Kod typu 955A9000 350A1000
CyklOtto Otto
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 72,0 x 80,4 72,0 x 80,4
Całkowita pojemność skokowa (cmł) 1368 1368
Stopień sprężania 11,1 11,1
Moc maksymalna (CEE) (kW) 51 57
Moc maksymalna (CEE) (KM) 70 78
odnośna prędkość obrotowa (obr/min) 6000 6000
Moment maksymalny (CEE) (Nm) 115 115
Moment maksymalny (CEE) (kgm) 11,7 11,7
odnośna prędkość obrotowa (obr/min) 3000 3000
Świece zapłonowe NGK ZKR7A-10 lub Champion RA8MCX4 NGK ZKR7AI-8
PaliwoBenzyna zielona bezołowiowa 95 R.O.N.
(Specyfikacja EN228)Benzyna zielona bezołowiowa 95 RON
lub 98 RON (Specyfikacja EN228)
222POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

223POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY

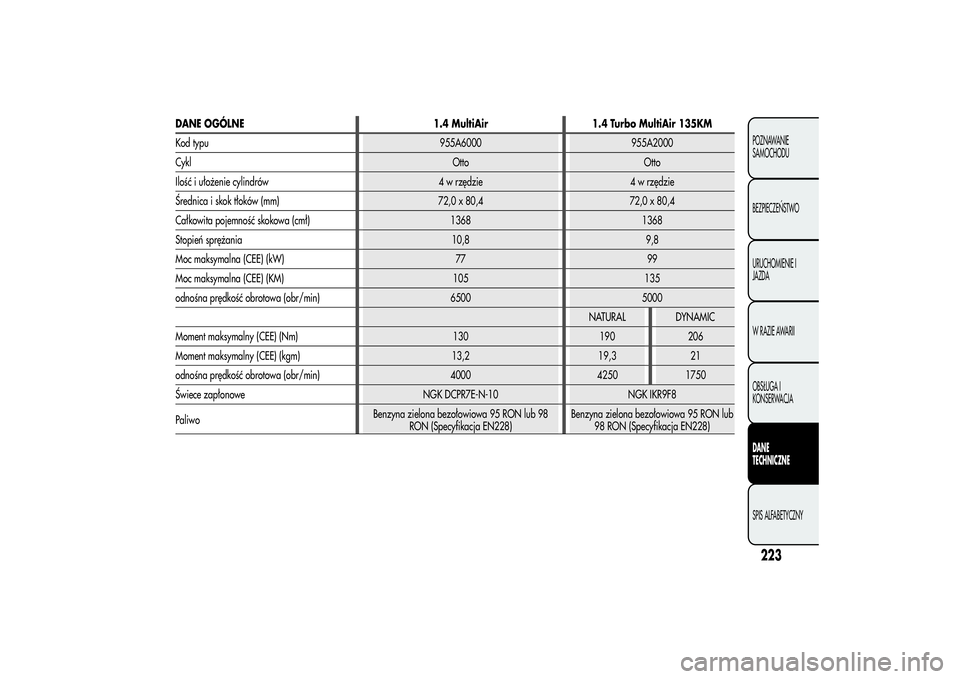

DANE OGÓLNE 1.4 MultiAir 1.4 Turbo MultiAir 135KM
Kod typu 955A6000 955A2000
Cykl Otto Otto
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 72,0 x 80,4 72,0 x 80,4
Całkowita pojemność skokowa (cmł) 1368 1368
Stopień sprężania 10,8 9,8
Moc maksymalna (CEE) (kW) 77 99
Moc maksymalna (CEE) (KM) 105 135
odnośna prędkość obrotowa (obr/min) 6500 5000
NATURAL DYNAMIC
Moment maksymalny (CEE) (Nm) 130 190 206
Moment maksymalny (CEE) (kgm) 13,2 19,3 21
odnośna prędkość obrotowa (obr/min) 4000 50 1750
Świece zapłonowe NGK DCPR7E-N-10 NGK IKR9F8
PaliwoBenzyna zielona bezołowiowa 95 RON lub 98
RON (Specyfikacja EN228)Benzyna zielona bezołowiowa 95 RON lub
98 RON (Specyfikacja EN228)42

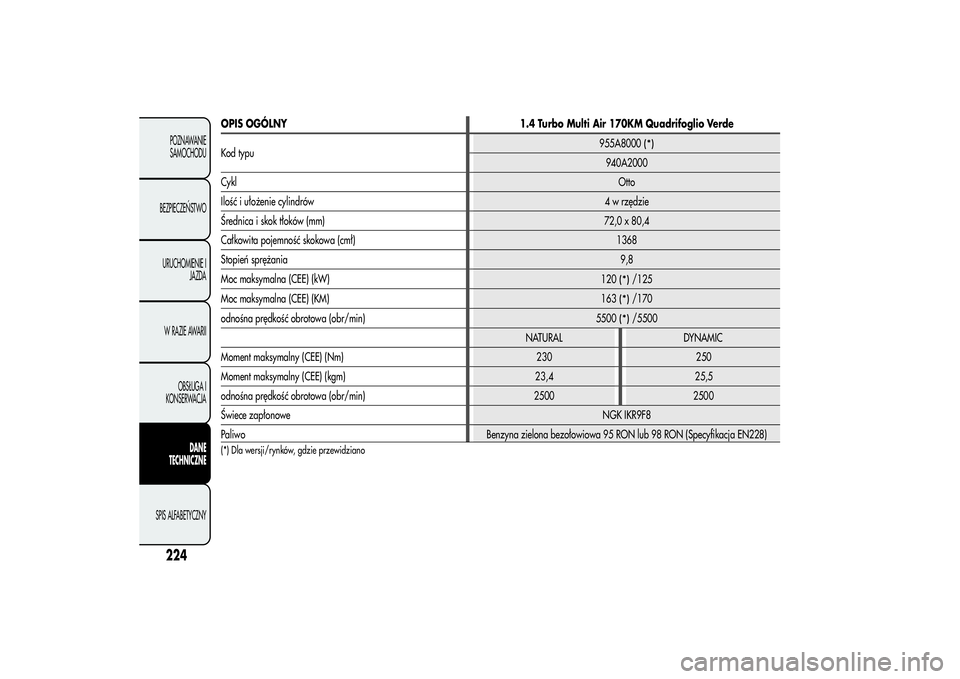

OPIS OGÓLNY 1.4 Turbo Multi Air 170KM Quadrifoglio Verde
Kod typu955A8000
(*)
940A2000
CyklOtto
Ilość i ułożenie cylindrów4 w rzędzie
Średnica i skok tłoków (mm) 72,0 x 80,4
Całkowita pojemność skokowa (cmł) 1368
Stopień sprężania9,8
Moc maksymalna (CEE) (kW)
120
(*)
/125
Moc maksymalna (CEE) (KM)
163
(*)
/170
odnośna prędkość obrotowa (obr/min)
5500
(*)
/5500
NATURAL DYNAMIC
Moment maksymalny (CEE) (Nm) 230 250
Moment maksymalny (CEE) (kgm) 23,4 25,5
odnośna prędkość obrotowa (obr/min) 2500 5 0
Świece zapłonoweNGK IKR9F8
Paliwo Benzyna zielona bezołowiowa 95 RON lub 98 RON (Specyfikacja EN228)
(*) Dla wersji/rynków, gdzie przewidziano
224POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY
20

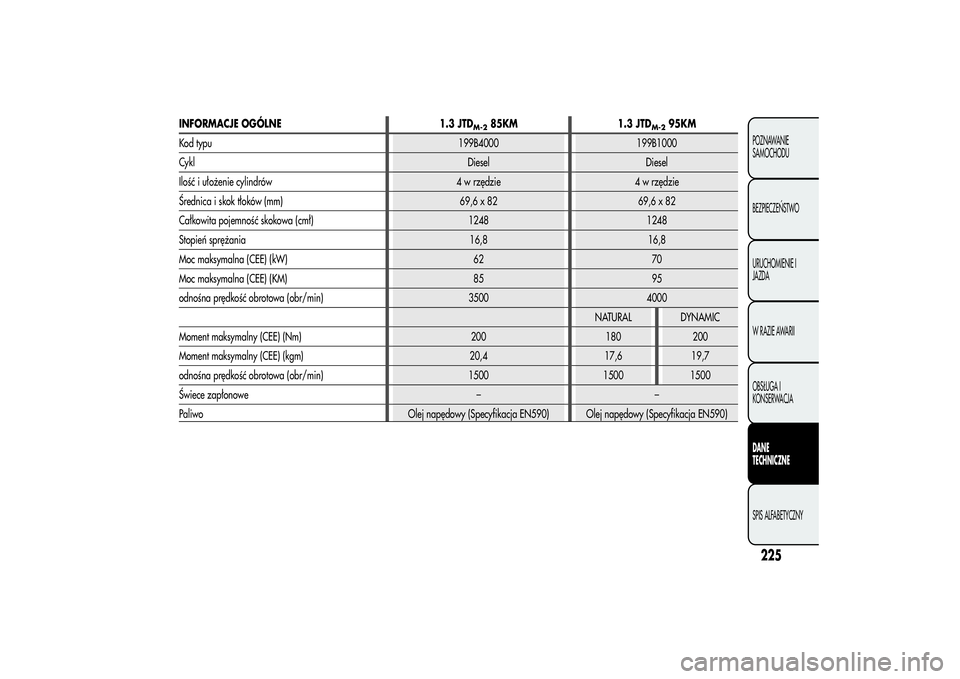

INFORMACJE OGÓLNE 1.3 JTD
M-2
85KM 1.3 JTD
M-2
95KM
Kod typu 199B4000 199B1000
Cykl Diesel Diesel
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 69,6 x 82 69,6 x 82
Całkowita pojemność skokowa (cmł) 1248 1248
Stopień sprężania 16,8 16,8
Moc maksymalna (CEE) (kW) 62 70
Moc maksymalna (CEE) (KM) 85 95
odnośna prędkość obrotowa (obr/min) 3500 4000
NATURAL DYNAMIC
Moment maksymalny (CEE) (Nm) 200 180 200
Moment maksymalny (CEE) (kgm) 20,4 17,6 19,7
odnośna prędkość obrotowa (obr/min) 1500 1500 1500
Świece zapłonowe – –
Paliwo Olej napędowy (Specyfikacja EN590) Olej napędowy (Specyfikacja EN590)
225POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY

INFORMACJE OGÓLNE
1.6 JTD
M115KM
(*)
1.6 JTD
M120KM
Kod typu 955A4000 955A3000
Cykl Diesel Diesel
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 79,5 x 80,5 79,5 x 80,5
Całkowita pojemność skokowa (cmł) 1598 1598
Stopień sprężania 16,5 16,5
Moc maksymalna (CEE) (kW) 85 88
Moc maksymalna (CEE) (KM) 115 120
odnośna prędkość obrotowa (obr/min) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Moment maksymalny (CEE) (Nm) 260 300 280 320
Moment maksymalny (CEE) (kgm) 26,5 30,6 28, 32,6
odnośna prędkość obrotowa (obr/min) 1500 1500 1500 1750
Świece zapłonowe – –
Paliwo Olej napędowy (Specyfikacja EN590) Olej napędowy (Specyfikacja EN590)
(*) Dla wersji/rynków, gdzie przewidziano
226POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY
6

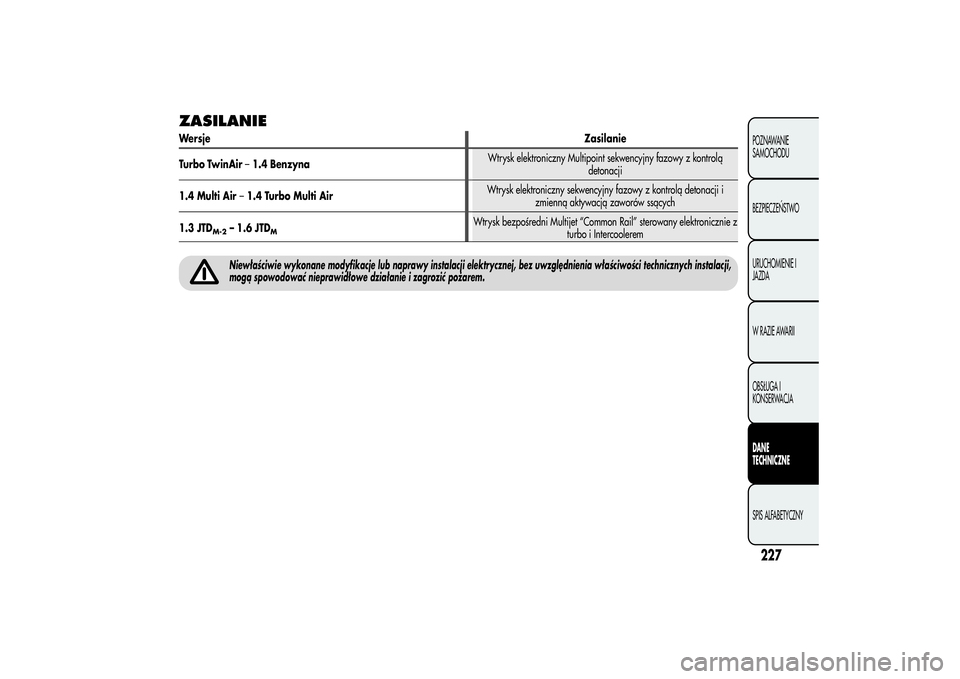

ZASILANIEWersjeZasilanie
Turbo TwinAir–1.4 BenzynaWtrysk elektroniczny Multipoint sekwencyjny fazowy z kontrolą
detonacji
1.4 Multi Air–1.4 Turbo Multi AirWtrysk elektroniczny sekwencyjny fazowy z kontrolą detonacji i
zmienną aktywacją zaworów ssących
1.3 JTD
M-2
– 1.6 JTD
M
Wtrysk bezpośredni Multijet “Common Rail” sterowany elektronicznie z
turbo i Intercoolerem
Niewłaściwie wykonane modyfikacje lub naprawy instalacji elektrycznej, bez uwzględnienia właściwości technicznych instalacji,
mogą spowodować nieprawidłowe działanie i zagrozić pożarem.
227POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY

PRZENIESIENIE NAPĘDU
228POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY
Wersje Skrzynia biegów Sprzęgło Napęd
1.4 Benzyna
Pięć biegów do przodu plus bieg
wsteczny z synchronizatorami do
włączania biegów do jazdy do
przoduSamoregulacyjne z pedałem bez
skoku jałowegoPrzednie 1.4 Turbo Multi Air 135KM
1.3 JTD
M-2
Turbo TwinAir
Sześć biegów w przód plus bieg
wsteczny, zsynchronizowane
włączanie biegów w przódSamoregulacyjne z pedałem bez
skoku jałowegoPrzednie 1.4 Multi Air
1.4 Turbo Multi Air 170KM
Quadrifoglio Verde
1.6 JTD
M
