2013 Alfa Romeo Giulietta Manual de Empleo y Cuidado (in Spanish)

REPOSACABEZASDELANTEROSPueden regularse en altura y se bloquean automáticamente en la
posición deseada:
❒regulación hacia arriba: levantar el reposacabezas hasta oír el clic
que indica el bloqueo;
❒regulación hacia abajo: pulsar el botón A fig. 24 y bajar el
reposacabezas.
Los reposacabezas se regulan de manera que la
cabeza, no el cuello, se apoye en ellos. Sólo en este
caso ejercerán su acción protectora.
Para retirar los reposacabezas:
❒levantar los reposacabezas a la altura máxima;
❒pulsar los botones A y B fig. 24; a continuación, retirar los
reposacabezas extrayéndolos hacia arriba.
Dispositivo “Anti-Whiplash”
Los reposacabezas están equipados con el dispositivo "Anti-
Whiplash", para reducir la distancia entre la cabeza y el
reposacabezas en caso de recibir un impacto trasero, limitando los
daños derivados del llamado "latigazo".
En caso de ejercer presión en el respaldo con el tronco o la mano, el
reposacabezas podría moverse: este comportamiento forma parte
del sistema y no debe considerarse un funcionamiento incorrecto.
fig. 24
A0K0064
45CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

TRASEROSPara los asientos traseros están previstos dos reposacabezas
regulables en altura (para la regulación ver lo descrito en el apartado
anterior).
Algunas versiones también disponen de reposacabezas para el
asiento central.
Para retirar los reposacabezas:
❒levantar los reposacabezas a la altura máxima;
❒pulsar los botones A y B fig. 25; a continuación, retirar los
reposacabezas extrayéndolos hacia arriba.
VOLANTEPuede ajustarse en sentido axial y vertical.
Para llevar a cabo la regulación: desbloquear la palanca A fig. 26
empujándola hacia adelante (posición 1) y ajustar el volante. A
continuación bloquear la palanca A tirando de ella hacia el volante
(posición 2).
Las regulaciones se realizan únicamente con el
vehículo parado y el motor apagado.Queda terminantemente prohibido realizar cualquier
intervención después de la venta del vehículo, tal como
manipular el volante o la columna de dirección (por
ejemplo, en caso de que se monte un sistema de alarma) ya que
podría causar, además de la disminución de las prestaciones
del sistema y la invalidación de la garantía, graves problemas de
seguridad, así como la no conformidad de homologación del
vehículo.
fig. 25
A0K0065
fig. 26
A0K0077
46
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

ESPEJOS RETROVISORESESPEJO INTERIOREl espejo retrovisor interior prevé dos posiciones distintas: normal o
antideslumbrante.
La regulación del espejo retrovisor debe realizarse a partir de la
posición normal, con la palanca A fig. 27 hacia el parabrisas (uso
diurno).
Para evitar el deslumbramiento causado por los vehículos que circulan
detrás, se puede colocar el espejo retrovisor en posición
antideslumbrante desplazando la palanca A hacia la parte trasera del
vehículo.Espejo interno electrocrómico
(para versiones/países, donde esté previsto)
El espejo retrovisor electrocrómico fig. 28 dispone de un dispositivo de
regulación que evita automáticamente el deslumbramiento causado
por los vehículos que circulan detrás. Esta función se configura como
predeterminada.
Engranando la marcha atrás, el espejo retrovisor adquiere siempre la
coloración para uso diurno.
Engranando la marcha atrás, el espejo adquiere siempre la coloración
para uso diurno.
fig. 27
A0K0268
fig. 28
A0K0267
47CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

ESPEJOS EXTERIORES
Debido a la forma curva del espejo retrovisor exterior
del lado del conductor, la percepción de la distancia
de la imagen reflejada se altera ligeramente.
Regulación del espejo
La regulación de los espejos se puede realizar sólo con la llave de
contacto en la posición MAR.
Seleccionar el espejo deseado mediante el dispositivo A fig. 29:
❒dispositivo en posición 1: selección del espejo izquierdo;
❒dispositivo en posición 2: selección del espejo derecho.
Para orientar el espejo seleccionado pulsar el botón B en las cuatro
direcciones indicadas por las flechas.
ADVERTENCIA Una vez finalizada la regulación, girar el dispositivo A
a la posición 0 para evitar que se mueva accidentalmente.Plegado eléctrico del espejo
(para versiones/países, donde esté previsto)
Para plegar los espejos pulsar el botón C fig. 29. Volver a pulsar el
botón para volver a colocar los espejos en la posición de marcha.
Plegado manual del espejo
Si fuera necesario, plegar los espejos desplazándolos de la posición 1
a la posición 2 fig. 30.
ADVERTENCIA Durante la marcha, los espejos siempre deben estar en
posición 1.
fig. 29
A0K0066
fig. 30
A0K0052
48
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

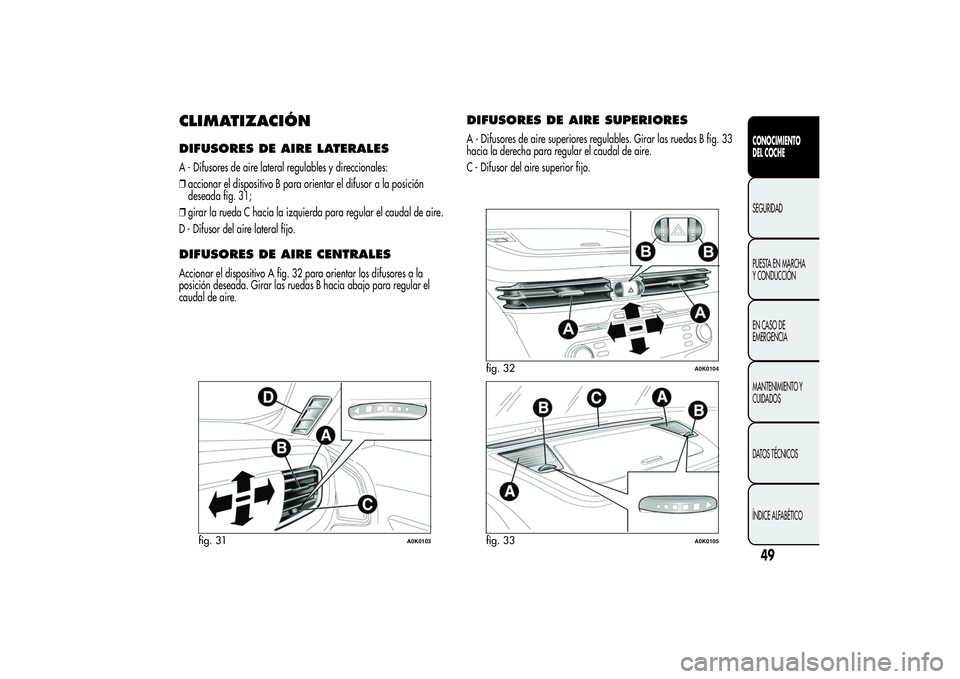

CLIMATIZACIÓNDIFUSORES DE AIRE LATERALESA - Difusores de aire lateral regulables y direccionales:
❒accionar el dispositivo B para orientar el difusor a la posición
deseada fig. 31;
❒girar la rueda C hacia la izquierda para regular el caudal de aire.
D - Difusor del aire lateral fijo.DIFUSORES DE AIRE CENTRALESAccionar el dispositivo A fig. 32 para orientar los difusores a la
posición deseada. Girar las ruedas B hacia abajo para regular el
caudal de aire.
DIFUSORES DE AIRE SUPERIORESA - Difusores de aire superiores regulables. Girar las ruedas B fig. 33
hacia la derecha para regular el caudal de aire.
C - Difusor del aire superior fijo.
fig. 31
A0K0103
fig. 32
A0K0104
fig. 33
A0K0105
49CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

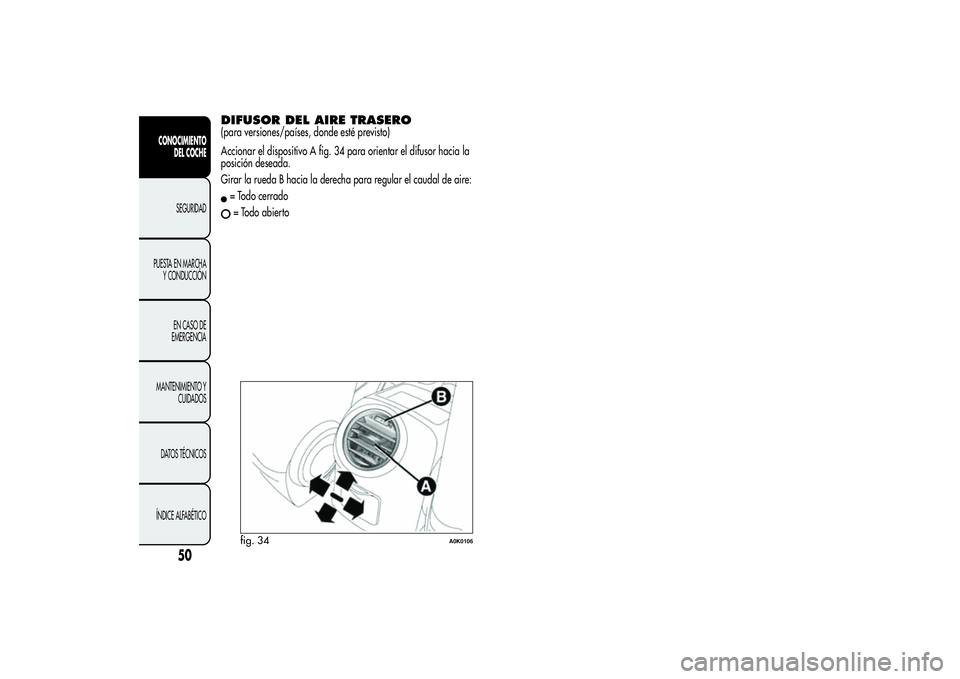

DIFUSOR DEL AIRE TRASERO(para versiones/países, donde esté previsto)
Accionar el dispositivo A fig. 34 para orientar el difusor hacia la
posición deseada.
Girar la rueda B hacia la derecha para regular el caudal de aire:= Todo cerrado= Todo abiertofig. 34
A0K0106
50
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

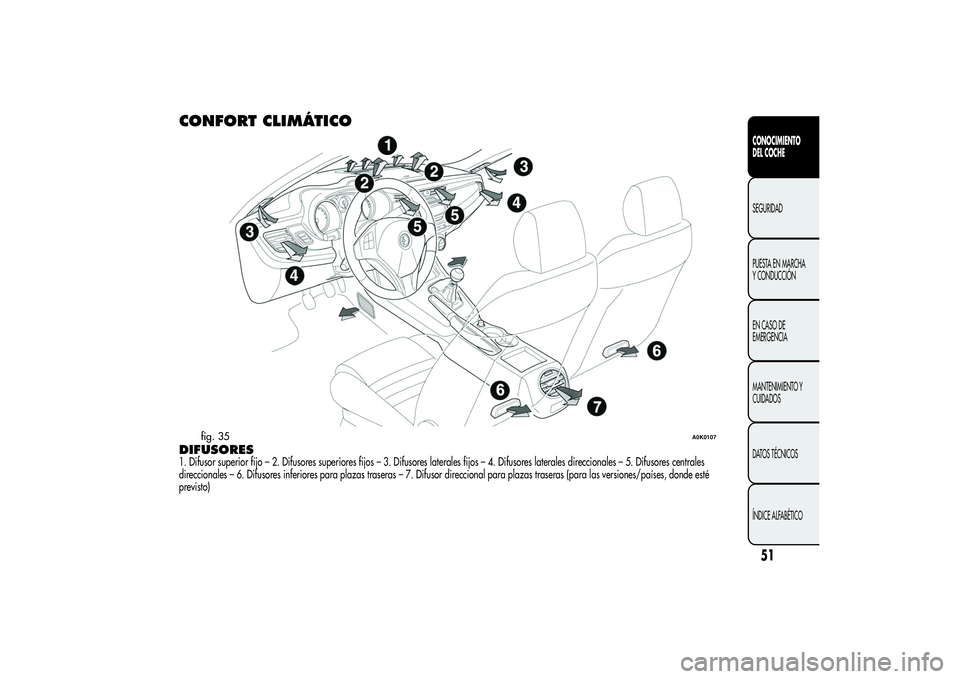

CONFORT CLIMÁTICODIFUSORES1. Difusor superior fijo – 2. Difusores superiores fijos – 3. Difusores laterales fijos – 4. Difusores laterales direccionales – 5. Difusores centrales
direccionales – 6. Difusores inferiores para plazas traseras – 7. Difusor direccional para plazas traseras (para las versiones/países, donde esté
previsto)
fig. 35
A0K0107
51CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

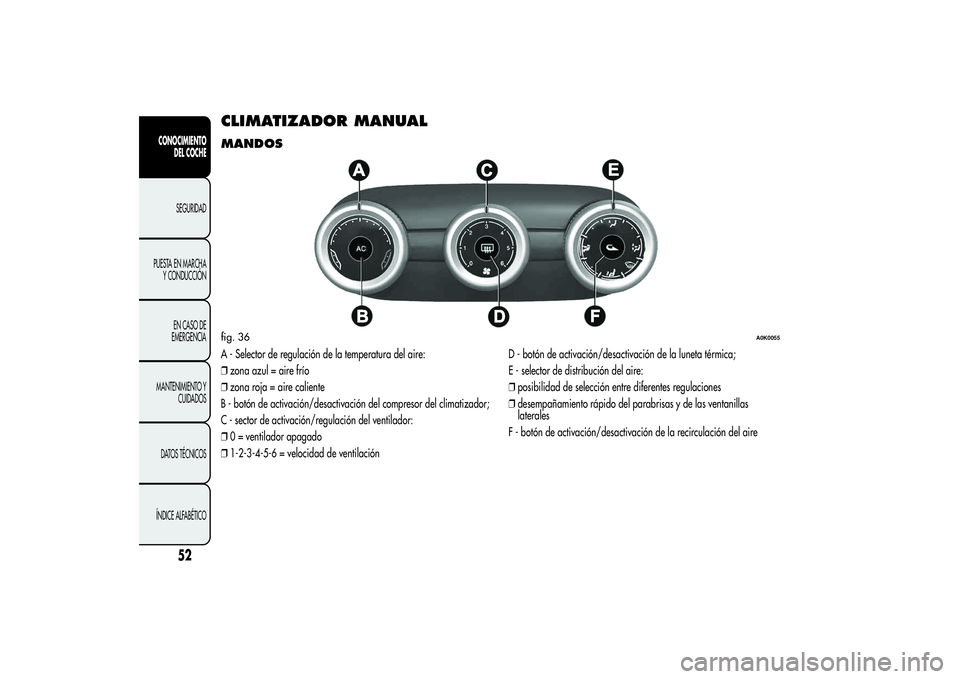

CLIMATIZADOR MANUALMANDOSA - Selector de regulación de la temperatura del aire:
❒zona azul = aire frío
❒zona roja = aire caliente
B - botón de activación/desactivación del compresor del climatizador;
C - sector de activación/regulación del ventilador:
❒0 = ventilador apagado
❒1-2-3-4-5-6 = velocidad de ventilaciónD - botón de activación/desactivación de la luneta térmica;
E - selector de distribución del aire:
❒posibilidad de selección entre diferentes regulaciones
❒desempañamiento rápido del parabrisas y de las ventanillas
laterales
F - botón de activación/desactivación de la recirculación del airefig. 36
A0K0055
