2013 Alfa Romeo Giulietta Manual de Empleo y Cuidado (in Spanish)

LUCES ADAPTATIVAS AFS(Adaptive Frontlight System)
(para versiones/países, donde esté previsto)
Es un sistema combinado con los faros de Xenón que orienta el haz
luminoso principal y lo adapta a las condiciones de conducción en
fase de giro/curva de manera continua y automática.
El sistema dirige el haz luminoso para iluminar la carretera de la
mejor manera, teniendo en cuenta la velocidad del vehículo, el ángulo
de curva/giro y de la rapidez de giro.
Las luces adaptativas se activan automáticamente cuando el vehículo
se pone en marcha. En esta condición el LED A fig. 50 permanece
apagado.
Pulsando el botón las luces adaptativas (si están activadas) se
desactivan y el LED A se enciende en modo continuo.
Para volver a activar las luces adaptativas, volver a pulsar el botón
(LED apagado).
BLOQUEO DE PUERTASPulsar el botón
fig. 51 para bloquear al mismo tiempo las puertas
(al bloquear las puertas, se enciende el LED ubicado encima del
mismo botón).
El bloqueo se efectúa independientemente de la posición de la llave de
contacto.
fig. 50
A0K0123
fig. 51
A0K0145
77CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

SISTEMA DE BLOQUEO DEL
COMBUSTIBLEActúa en caso de impacto provocando:
❒el corte de la alimentación de combustible con el consiguiente
apagado del motor;
❒el desbloqueo automático de las puertas;
❒el encendido de las luces interiores.
La intervención del sistema se indica con la visualización de un
mensaje en la pantalla.
Inspeccionar cuidadosamente el vehículo y asegurarse de que no haya
pérdidas de combustible, por ejemplo en el compartimento del motor,
debajo del vehículo o cerca de la zona del depósito.
Después del impacto, girar la llave de contacto a STOP para no
descargar la batería.Para restablecer el correcto funcionamiento del vehículo, debe
realizarse el siguiente procedimiento:
❒girar la llave de contacto a MAR;
❒activar el intermitente derecho;
❒desactivar el intermitente derecho;
❒activar el intermitente izquierdo;
❒desactivar el intermitente izquierdo;
❒activar el intermitente derecho;
❒desactivar el intermitente derecho;
❒activar el intermitente izquierdo;
❒desactivar el intermitente izquierdo;
❒girar la llave de contacto a la posición STOP.
Después del impacto, si se detecta olor a combustible o
pérdidas del sistema de alimentación, no volver activar
el sistema para evitar riesgos de incendio.
78
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

EQUIPAMIENTOS INTERIORESCOMPARTIMENTOS PORTAOBJETOSCompartimento portaobjetos superior
Para abrir el compartimento portaobjetos A fig. 52 presionar en el
punto indicado por la flecha.
Compartimento portaobjetos del lado del pasajero
Actuar en la manilla A fig. 53 para abrir el compartimento
portaobjetos.
Al abrir el compartimento portaobjetos se enciende un plafón que
ilumina el compartimento.
Dentro del compartimento portaobjetos hay un espacio para guardar
documentos y un bolsillo para guardar las gafas en la propia puerta.En algunas versiones los compartimentos pueden enfriarse/calentarse
mediante una salida de aire conectada al sistema de climatización
(para regular el caudal de aire del compartimento portaobjetos
inferior actuar en la rueda A fig. 54).
En presencia de climatizador automático bizona la temperatura en el
compartimento portaobjetos es la que configura el pasajero.
fig. 52
A0K0142
fig. 53
A0K0100
fig. 54
A0K0185
79CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

En algunas versiones también está presente, dentro del compartimento
portaobjetos del lado del pasajero, un dispositivo portabotellas/
portalatas (fig. 54).
Pueden colocase al mismo tiempo 1 botella de 50 cl y 2 latas
pequeñas. El manual puede introducirse bajo el portabotellas con el
lado más largo mirando al lado anterior del vehículo.
No viajar con los compartimentos portaobjetos
abiertos: podrían herir a los ocupantes de los asientos
delanteros en caso de accidente.
APOYABRAZOS DELANTERO(para versiones/países, donde esté previsto)
Se encuentra entre los asientos delanteros. Para llevarlo a la posición
de uso normal, empujarlo hacia abajo.
El apoyabrazos delantero dispone, en su interior, de un
compartimento portaobjetos.
Para acceder al compartimento, colocar el apoyabrazos en la posición
de uso normal (completamente bajado) y, a continuación, levantar la
tapa con revestimiento A fig. 55Para un uso correcto del apoyabrazos es necesario respetar ciertas
precauciones específicas para la apertura de la tapa:
❒la apertura debe realizarse sólo con el apoyabrazos completamente
bajado;
❒para evitar la caída del contenido presente en el interior del
apoyabrazos, la tapa no se puede abrir en otra posición que no sea
"completamente bajado".
NOTA Durante la fase de desplazamiento del apoyabrazos (elevación
completa hacia arriba o desplazamiento hacia abajo), asegurarse
siempre de tener la tapa con revestimiento correctamente cerrada.
fig. 55
A0K0166
80
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

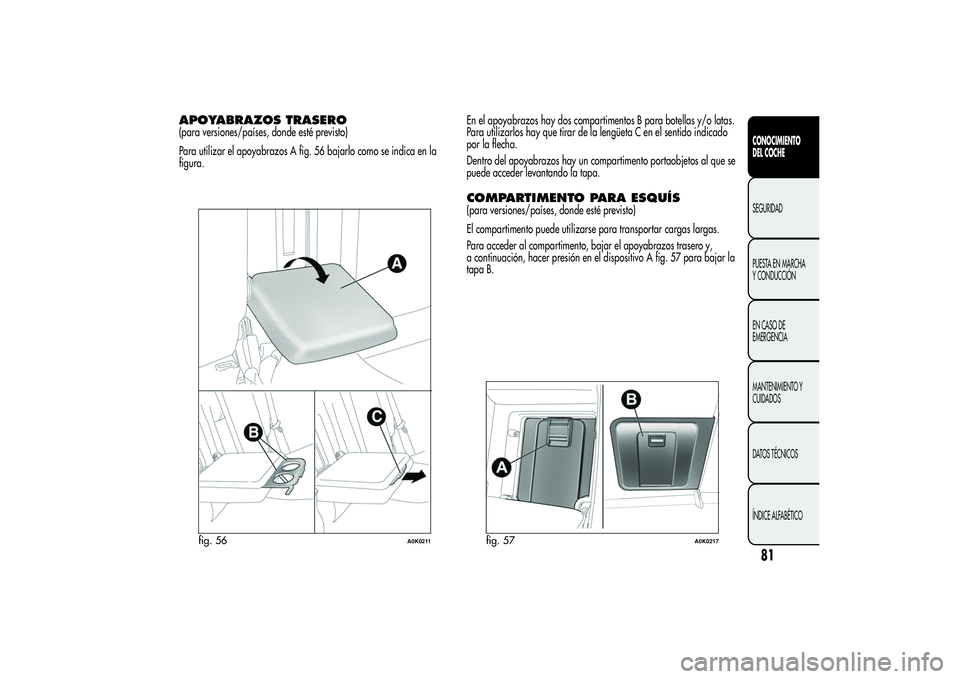

APOYABRAZOS TRASERO(para versiones/países, donde esté previsto)
Para utilizar el apoyabrazos A fig. 56 bajarlo como se indica en la
figura.En el apoyabrazos hay dos compartimentos B para botellas y/o latas.
Para utilizarlos hay que tirar de la lengüeta C en el sentido indicado
por la flecha.
Dentro del apoyabrazos hay un compartimento portaobjetos al que se
puede acceder levantando la tapa.
COMPARTIMENTO PARA ESQUÍS(para versiones/países, donde esté previsto)
El compartimento puede utilizarse para transportar cargas largas.
Para acceder al compartimento, bajar el apoyabrazos trasero y,
a continuación, hacer presión en el dispositivo A fig. 57 para bajar la
tapa B.
fig. 56
A0K0211
fig. 57
A0K0217
81CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

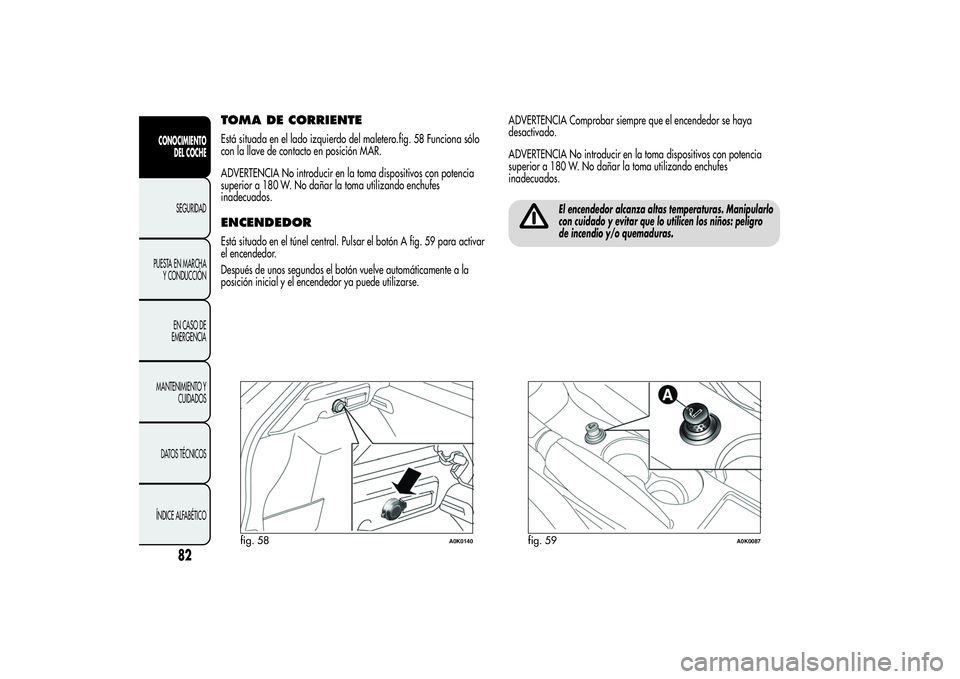

TOMA DE CORRIENTEEstá situada en el lado izquierdo del maletero.fig. 58 Funciona sólo
con la llave de contacto en posición MAR.
ADVERTENCIA No introducir en la toma dispositivos con potencia
superior a 180 W. No dañar la toma utilizando enchufes
inadecuados.ENCENDEDOREstá situado en el túnel central. Pulsar el botón A fig. 59 para activar
el encendedor.
Después de unos segundos el botón vuelve automáticamente a la
posición inicial y el encendedor ya puede utilizarse.ADVERTENCIA Comprobar siempre que el encendedor se haya
desactivado.
ADVERTENCIA No introducir en la toma dispositivos con potencia
superior a 180 W. No dañar la toma utilizando enchufes
inadecuados.
El encendedor alcanza altas temperaturas. Manipularlo
con cuidado y evitar que lo utilicen los niños: peligro
de incendio y/o quemaduras.
fig. 58
A0K0140
fig. 59
A0K0087
82
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

CENICEROEs un contenedor de plástico desmontable con apertura con muelle,
que se puede colocar en los espacios portavasos/portalatas ubicados
en el túnel central fig. 60.
No utilizar el cenicero como papelera; podría
incendiarse al ponerse en contacto con las colillas de
cigarrillos.
VISERAS PARASOLEstán ubicadas en ambos lados del espejo retrovisor interior. Pueden
estar orientadas frontal y lateralmente.
Detrás de las viseras hay un espejo de cortesía iluminado por una luz
que permite utilizarlo incluso en condiciones de poca iluminación.
Para acceder al espejo levantar la tapa A fig. 61.
EXTINTOR(para versiones/países, donde esté previsto)
Está situado debajo del asiento delantero del lado del pasajero fig.
62.
NotaEn algunas versiones el extintor se encuentra en el lado derecho
del maletero, dentro de un compartimento específico.
fig. 60
A0K0112
fig. 61
A0K0113
fig. 62
A0K0212
83CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

TECHO PRACTICABLE ELÉCTRICO(para versiones/países, donde esté previsto)
El techo practicable está compuesto por dos paneles de cristal, uno
posterior fijo y otro anterior móvil, provistos de dos cortinas parasol
(delantera y trasera) de movimiento manual.
Con el techo cerrado, las cortinas pueden colocarse en cualquier
posición.FUNCIONAMIENTOEl techo practicable sólo funciona con la llave de contacto en posición
MAR. Los mandos A y B fig. 63 situados en la moldura, al lado del
plafón delantero, dirigen las funciones de apertura y cierre del techo.
Apertura del techo
Pulsar el botón A fig. 63 y mantenerlo pulsado: el panel de cristal
delantero se llevará a la posición “spoiler”. Volver a pulsar el botón A
y accionar el mando durante más de medio segundo para mover el
cristal del techo, que se colocará automáticamente en una posición
intermedia (posición “Comfort”).Volver a pulsar el botón A durante más de medio segundo; el techo se
colocará automáticamente en la posición de final de recorrido. El
panel delantero de cristal puede pararse en una posición intermedia
mediante el uso del botón A.
No abrir el techo en presencia de nieve o hielo: se podría
estropear.Al bajar del vehículo, quitar siempre la llave del
dispositivo de arranque para evitar que el techo
practicable, activado accidentalmente, constituya un
peligro para los que permanecen en el vehículo: el uso
inadecuado del techo puede ser peligroso. Antes y durante su
accionamiento, asegurarse siempre de que los pasajeros no estén
expuestos al riesgo de lesiones provocadas ya sea directamente
por el techo en movimiento o por objetos personales
enganchados o golpeados por el mismo.
Cierre del techo
Desde la posición de apertura completa, pulsar el botón B fig. 63: si
se pulsa el botón durante más de medio segundo, el panel delantero
de cristal se colocará automáticamente en posición intermedia
(posición “Confort”).
Pulsando otra vez el botón durante medio segundo, el techo se coloca
en posición de spoiler. Por último, si se pulsa otra vez el botón B, el
techo se cierra del todo.
fig. 63
A0K0131
