2013 Alfa Romeo Giulietta Manual de Empleo y Cuidado (in Spanish)

ELEVACIÓN DEL VEHÍCULOEn caso de que sea necesario levantar el vehículo, acudir a los
Servicios Autorizados Alfa Romeo, que disponen de puentes
elevadores o gatos hidráulicos de taller.
ADVERTENCIA Para versiones equipadas con faldones, prestar
especial atención al colocar el brazo del elevador.
REMOLQUE DEL VEHÍCULOEl gancho de remolque suministrado con el vehículo está ubicado en la
caja de las herramientas, situada en el maletero.ENGANCHE DEL GANCHO DE REMOLQUEDesenganchar manualmente el tapón A, presionando en la parte
inferior, retirar el gancho de remolque B del soporte de las
herramientas y apretarlo a fondo en el perno roscado delantero (fig.
165) o trasero (fig. 166).
Antes de empezar a remolcar, girar la llave de
contacto a la posición MAR y, a continuación, a la
posición STOP sin extraerla. Al retirar la llave, se
activa automáticamente el bloqueo de la dirección con la
consiguiente imposibilidad de girar las ruedas.
fig. 165
A0K0136
181CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

Al remolcar el vehículo recordar que no se cuenta con
la ayuda del servofreno ni de la dirección asistida
electromecánica, por lo que debe ejercerse un mayor
esfuerzo sobre el pedal para frenar y en el volante para girar.
No utilizar cables flexibles para remolcar y evitar los tirones.
Durante las operaciones de remolque, comprobar que la fijación
de la conexión con el vehículo no dañe los componentes en
contacto. Al remolcar el vehículo, es obligatorio respetar las
normas específicas de circulación vial, tanto con respecto al
dispositivo de remolque, como al comportamiento en la
carretera. Mientras el vehículo esté siendo remolcado no poner
en marcha el motor. Antes de enroscar el gancho limpiar bien el
alojamiento roscado. Antes de empezar a remolcar el vehículo,
asegurarse de haber enroscado a fondo el gancho en su
alojamiento.
Los ganchos de remolque delantero y trasero sólo
deben utilizarse para operaciones de asistencia en
carretera. Se permite remolcar el vehículo durante
trayectos cortos utilizando un dispositivo que cumpla el código de
circulación (barra rígida), y mover el vehículo sobre la calzada
para prepararlo o transportarlo mediante una grúa. Los ganchos
NO DEBEN utilizarse para operaciones de recuperación del
vehículo fuera de la calzada o en caso de obstáculos y/o para
operaciones de remolque mediante cables u otros dispositivos
flexibles. Siguiendo estas recomendaciones, el remolque debe
efectuarse con los dos vehículos (el que remolca y el remolcado)
lo más alineados posible respecto a su eje de simetría.
fig. 166
A0K0137
182
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

MANTENIMIENTO Y CUIDADOS
MANTENIMIENTO
PROGRAMADOUn mantenimiento correcto es determinante para garantizar una larga
duración del vehículo en excelentes condiciones.
Para ello Alfa Romeo ha establecido una serie de controles e
intervenciones de mantenimiento cada 30.000 kilómetros (versiones
1.4 gasolina) o cada 35.000 (versiones 1750 Turbo Gasolina y
versiones diésel).
Antes de los 30.000/35.000 km, y después, entre cada revisión,
siempre es preciso prestar atención a todo lo descrito en el Plan de
Mantenimiento Programado (por ejemplo, comprobar periódicamente
el nivel de los líquidos, la presión de los neumáticos, etc.).
Los Servicios Autorizados Alfa Romeo llevan a cabo el servicio de
Mantenimiento Programado según unos plazos prefijados. Si durante
estas revisiones, además de las operaciones previstas, fuesen
necesarias otras sustituciones o reparaciones, éstas serán realizadas
únicamente previa aprobación del cliente. Si el vehículo se utiliza
frecuentemente para el arrastre de remolques, reducir el intervalo
entre un mantenimiento programado y el siguiente.ADVERTENCIAS
En la pantalla se muestra un mensaje 2.000 km antes del vencimiento
de la revisión de mantenimiento.
Las revisiones de Mantenimiento Programado están prescritas por el
fabricante. Si no se realizan estas revisiones puede invalidarse la
garantía.
Se recomienda comunicar a los Servicios Autorizados Alfa Romeo las
posibles pequeñas anomalías de funcionamiento, sin esperar a la
próxima revisión.
183CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE ALFABÉTICO

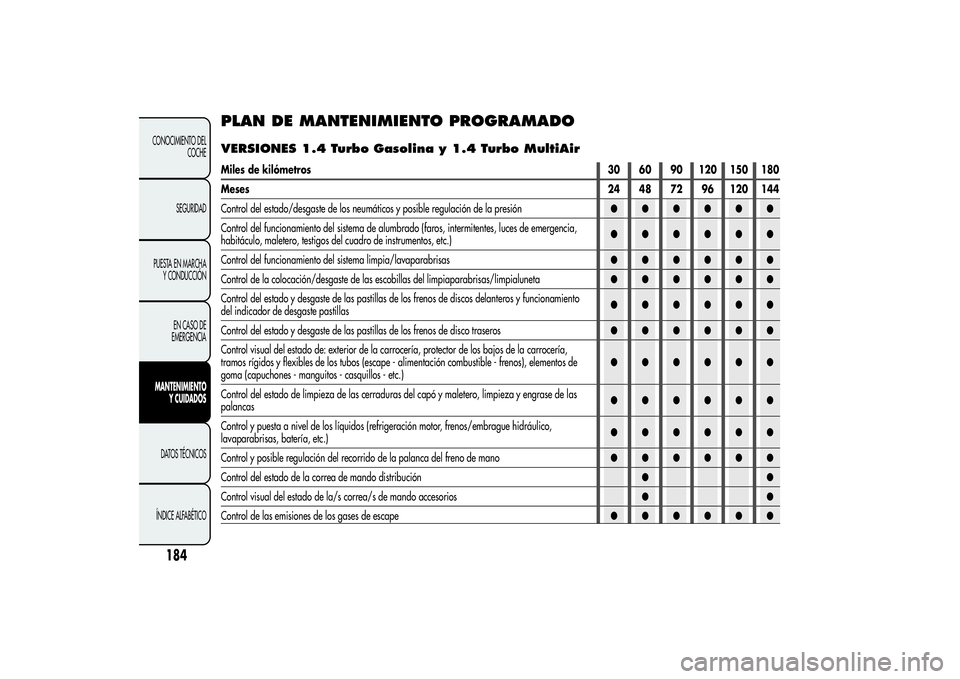

PLAN DE MANTENIMIENTO PROGRAMADOVERSIONES 1.4 Turbo Gasolina y 1.4 Turbo MultiAirMiles de kilómetros30 60 90 120 150 180
Meses24 48 72 96 120 144
Control del estado/desgaste de los neumáticos y posible regulación de la presión●●●●●●
Control del funcionamiento del sistema de alumbrado (faros, intermitentes, luces de emergencia,
habitáculo, maletero, testigos del cuadro de instrumentos, etc.)●●●●●●
Control del funcionamiento del sistema limpia/lavaparabrisas●●●●●●
Control de la colocación/desgaste de las escobillas del limpiaparabrisas/limpialuneta●●●●●●
Control del estado y desgaste de las pastillas de los frenos de discos delanteros y funcionamiento
del indicador de desgaste pastillas●●●●●●
Control del estado y desgaste de las pastillas de los frenos de disco traseros●●●●●●
Control visual del estado de: exterior de la carrocería, protector de los bajos de la carrocería,
tramos rígidos y flexibles de los tubos (escape - alimentación combustible - frenos), elementos de
goma (capuchones - manguitos - casquillos - etc.)●●●●●●
Control del estado de limpieza de las cerraduras del capó y maletero, limpieza y engrase de las
palancas●●●●●●
Control y puesta a nivel de los líquidos (refrigeración motor, frenos/embrague hidráulico,
lavaparabrisas, batería, etc.)●●●●●●
Control y posible regulación del recorrido de la palanca del freno de mano●●●●●●
Control del estado de la correa de mando distribución●●
Control visual del estado de la/s correa/s de mando accesorios●●
Control de las emisiones de los gases de escape●●●●●●
184
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE ALFABÉTICO

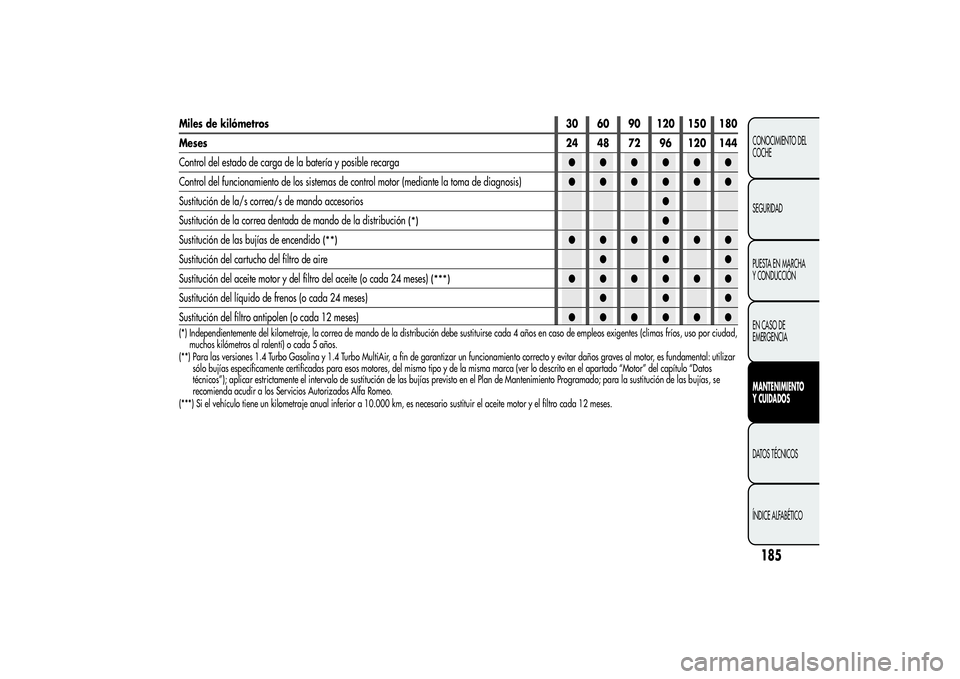

Miles de kilómetros30 60 90 120 150 180
Meses24 48 72 96 120 144
Control del estado de carga de la batería y posible recarga●●●●●●
Control del funcionamiento de los sistemas de control motor (mediante la toma de diagnosis)●●●●●●
Sustitución de la/s correa/s de mando accesorios●
Sustitución de la correa dentada de mando de la distribución
(*)
●
Sustitución de las bujías de encendido
(**)
●●●●●●
Sustitución del cartucho del filtro de aire●●●
Sustitución del aceite motor y del filtro del aceite (o cada 24 meses)
(***)
●●●●●●
Sustitución del líquido de frenos (o cada 24 meses)●●●
Sustitución del filtro antipolen (o cada 12 meses)●●●●●●
(*) Independientemente del kilometraje, la correa de mando de la distribución debe sustituirse cada 4 años en caso de empleos exigentes (climas fríos, uso por ciudad,
muchos kilómetros al ralentí) o cada 5 años.
(**) Para las versiones 1.4 Turbo Gasolina y 1.4 Turbo MultiAir, a fin de garantizar un funcionamiento correcto y evitar daños graves al motor, es fundamental: utilizar
sólo bujías específicamente certificadas para esos motores, del mismo tipo y de la misma marca (ver lo descrito en el apartado “Motor” del capítulo “Datos
técnicos”); aplicar estrictamente el intervalo de sustitución de las bujías previsto en el Plan de Mantenimiento Programado; para la sustitución delas bujías, se
recomienda acudir a los Servicios Autorizados Alfa Romeo.
(***) Si el vehículo tiene un kilometraje anual inferior a 10.000 km, es necesario sustituir el aceite motor y el filtro cada 12 meses.
185CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE ALFABÉTICO

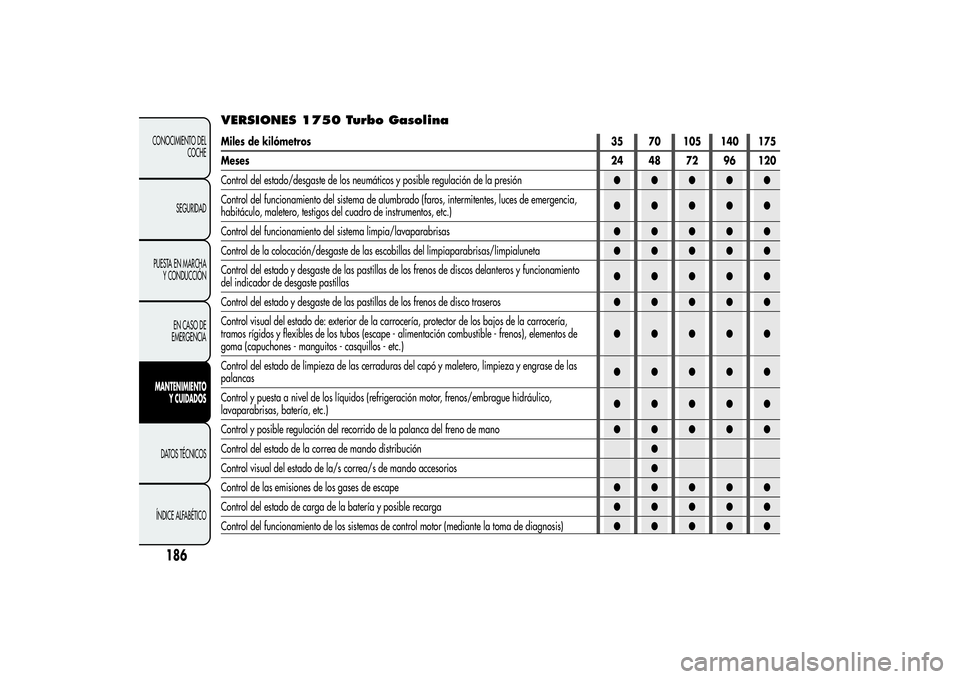

VERSIONES 1750 Turbo GasolinaMiles de kilómetros35 70 105 140 175
Meses24 48 72 96 120
Control del estado/desgaste de los neumáticos y posible regulación de la presión●●●●●
Control del funcionamiento del sistema de alumbrado (faros, intermitentes, luces de emergencia,
habitáculo, maletero, testigos del cuadro de instrumentos, etc.)●●●●●
Control del funcionamiento del sistema limpia/lavaparabrisas●●●●●
Control de la colocación/desgaste de las escobillas del limpiaparabrisas/limpialuneta●●●●●
Control del estado y desgaste de las pastillas de los frenos de discos delanteros y funcionamiento
del indicador de desgaste pastillas●●●●●
Control del estado y desgaste de las pastillas de los frenos de disco traseros●●●●●
Control visual del estado de: exterior de la carrocería, protector de los bajos de la carrocería,
tramos rígidos y flexibles de los tubos (escape - alimentación combustible - frenos), elementos de
goma (capuchones - manguitos - casquillos - etc.)●●●●●
Control del estado de limpieza de las cerraduras del capó y maletero, limpieza y engrase de las
palancas●●●●●
Control y puesta a nivel de los líquidos (refrigeración motor, frenos/embrague hidráulico,
lavaparabrisas, batería, etc.)●●●●●
Control y posible regulación del recorrido de la palanca del freno de mano●●●●●
Control del estado de la correa de mando distribución●
Control visual del estado de la/s correa/s de mando accesorios●
Control de las emisiones de los gases de escape●●●●●
Control del estado de carga de la batería y posible recarga●●●●●
Control del funcionamiento de los sistemas de control motor (mediante la toma de diagnosis)●●●●●
186
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE ALFABÉTICO

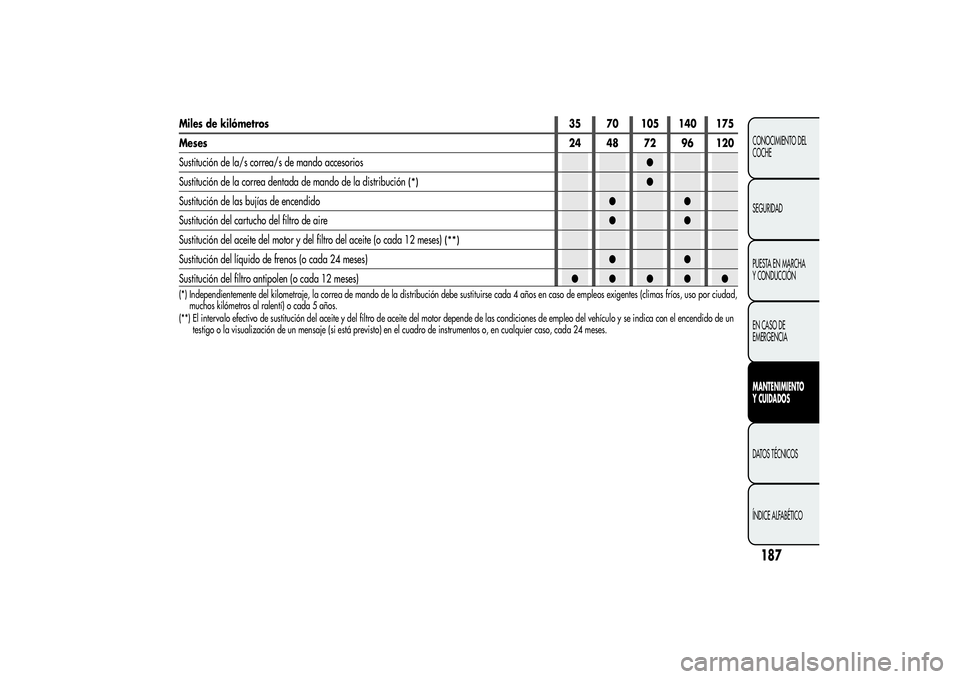

Miles de kilómetros35 70 105 140 175
Meses24 48 72 96 120
Sustitución de la/s correa/s de mando accesorios●
Sustitución de la correa dentada de mando de la distribución
(*)
●
Sustitución de las bujías de encendido●●
Sustitución del cartucho del filtro de aire●●
Sustitución del aceite del motor y del filtro del aceite (o cada 12 meses)
(**)
Sustitución del líquido de frenos (o cada 24 meses)●●
Sustitución del filtro antipolen (o cada 12 meses)●●●●●(*) Independientemente del kilometraje, la correa de mando de la distribución debe sustituirse cada 4 años en caso de empleos exigentes (climas fríos, uso por ciudad,
muchos kilómetros al ralentí) o cada 5 años.
(**) El intervalo efectivo de sustitución del aceite y del filtro de aceite del motor depende de las condiciones de empleo del vehículo y se indica con elencendido de un
testigo o la visualización de un mensaje (si está previsto) en el cuadro de instrumentos o, en cualquier caso, cada 24 meses.
187CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE ALFABÉTICO

VERSIONES DiéselMiles de kilómetros35 70 105 140 175
Meses24 48 72 96 120
Control del estado/desgaste de los neumáticos y posible regulación de la presión●●●●●
Control del funcionamiento del sistema de alumbrado (faros, intermitentes, luces de emergencia,
habitáculo, maletero, testigos del cuadro de instrumentos, etc.)●●●●●
Control del funcionamiento del sistema limpia/lavaparabrisas●●●●●
Control de la colocación/desgaste de las escobillas del limpiaparabrisas/limpialuneta●●●●●
Control del estado y desgaste de las pastillas de los frenos de discos delanteros y funcionamiento
del indicador de desgaste de las pastillas●●●●●
Control del estado y desgaste de las pastillas de los frenos de disco traseros●●●●●
Control visual del estado de: exterior de la carrocería, protector de los bajos de la carrocería,
tramos rígidos y flexibles de los tubos (escape - alimentación combustible - frenos), elementos de
goma (capuchones - manguitos - casquillos - etc.)●●●●●
Control del estado de limpieza de las cerraduras del capó y maletero, limpieza y engrase de las
palancas●●●●●
Control y puesta a nivel de los líquidos (refrigeración motor, frenos/embrague hidráulico,
lavaparabrisas, batería, etc.)●●●●●
Control y posible regulación del recorrido de la palanca del freno de mano●●●●●
Control de las emisiones/humo en el escape●●●●●
Control visual del estado de las correas de mandos accesorios●●
Control del funcionamiento de los sistemas de control motor (mediante la toma de diagnosis)●●●●●
Control del estado de carga de la batería y posible recarga●●●●●
Sustitución de las correas de mando accesorios●
188
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE ALFABÉTICO
