❒pulsar brevemente el botón SET/
para volver a la página del
submenú o pulsarlo prolongadamente para volver a la página del
menú principal sin guardar;
❒volver a pulsar el botón SET/
con una presión larga para
volver a la página estándar o al menú principal, en función del
punto del menú en el cual se encuentre.
Luces de cortesía (Activación/
desactivación “Greeting lights”)(para versiones/países, donde esté previsto)
Esta función permite, al abrir las puertas o el maletero, mediante el
mando a distancia, encender durante unos 25 segundos las luces de
posición, la luz de la matrícula y las luces de los plafones interiores,
con las siguientes excepciones:
❒interrupción transcurridos 5 segundos desde el cierre de puertas
❒interrupción después del bloqueo mediante mando a distancia
❒interrupción después de un bloqueo o una acción mediante el
mando a distancia
Para activarlas/desactivarlas, proceder del siguiente modo:
❒pulsar brevemente el botón SET/
, en la pantalla se muestra
"On" u "Off" en modo intermitente, en función de la configuración
realizada anteriormente;
❒pulsar el botón "
"o"
" para efectuar la selección;
❒pulsar el botón SET/
con una presión corta para volver a
la pantalla del menú, o bien pulsar el botón con una presión larga
para volver a la pantalla estándar sin guardar.
Salida del menúÚltima función que cierra el ciclo de configuraciones que aparecen en
la pantalla del menú.
Pulsar brevemente el botón SET/
, la pantalla vuelve a la página
estándar sin guardar.
Pulsando el botón
la pantalla vuelve a la primera opción del
menú.
29CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

ORDENADOR DE VIAJEINFORMACIÓN GENERALEl "Ordenador de viaje" permite visualizar, con la llave de contacto en
posición MAR, los valores relativos al estado de funcionamiento del
vehículo.
Esta función incluye dos trips separados denominados “Trip A” y “Trip
B”, capaces de controlar el “viaje completo” del vehículo de modo
independiente uno del otro.
Ambas funciones se pueden poner a cero (reset - inicio de un nuevo
viaje).
El "Trip A" permite visualizar los siguientes valores:
❒Autonomía
❒Distancia recorrida
❒Consumo medio
❒Consumo instantáneo
❒Velocidad media
❒Tiempo de viaje (tiempo de conducción).
El "Trip B" permite visualizar los siguientes valores:
❒Distancia recorrida B
❒Consumo medio B
❒Velocidad media B
❒Tiempo de viaje B (tiempo de conducción).
El "Trip B" es una función excluible (ver el apartado "Habilitación del
Trip B"). Los valores "Autonomía" y "Consumo instantáneo" no pueden
ponerse a cero.
VALORES VISUALIZADOSAutonomía
Indica la distancia aproximada que puede recorrerse con el
combustible presente en el depósito, suponiendo que se siga
conduciendo del mismo modo.
En la pantalla se visualizará la indicación “----” al producirse los
siguientes eventos:
❒valor de autonomía inferior a 50 km (o 30 millas)
❒en caso de que se detenga el vehículo con el motor en marcha
durante un período de tiempo prolongado.
ADVERTENCIA La variación del valor de autonomía puede verse
influida por diferentes factores: estilo de conducción (ver la descripción
en el apartado “Estilo de conducción” del capítulo “Puesta en marcha
y conducción”), tipo de recorrido (autopista, urbano, montañoso, etc.),
condiciones de uso del vehículo (carga transportada, presión de los
neumáticos, etc.). La programación de un viaje debe realizarse de
acuerdo con lo descrito anteriormente.
Distancia recorrida
Indica la distancia recorrida desde el inicio de un nuevo viaje.
Consumo medio
Representa la media indicativa de los consumos desde el inicio del
nuevo viaje.
30
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

Consumo instantáneo
Indica la variación, constantemente actualizada, del consumo de
combustible. En caso de que se detenga el vehículo con el motor en
marcha en la pantalla aparecerá la indicación "----".
Velocidad media
Representa el valor medio de la velocidad del vehículo en función del
tiempo total transcurrido desde el inicio del nuevo viaje.
Tiempo de viaje
Tiempo transcurrido desde el inicio del nuevo viaje.Visualizaciones en la pantallaSiempre que se visualiza un valor, también se visualiza en la pantalla
la siguiente información:
❒icono animado en la parte superior fig. 9;❒el mensaje "Trip" ("Trip A" o "Trip B") (B);
❒nombre, valor y unidad de medida correspondientes al valor
seleccionado (por ejemplo "Autonomía 1.500 km") (C).
Transcurridos unos segundos, el nombre y el valor seleccionados se
sustituyen por un icono fig. 10.
A continuación, se describen los iconos correspondientes a los distintos
valores:
❒
"Autonomía";
❒
“Consumo medio A" (si está activo el Trip A, o "B" si está
activo el Trip B);
❒
“Distancia A" (si está activo el Trip A, o "B" si está
activo el Trip B);
❒
"Consumo instantáneo";
❒“Velocidad media A" (si está activo el Trip A, o "B" si está
activo el Trip B);
❒“Tiempo de viaje A" (si está activo el Trip A, o "B" si está
activo el Trip B);
fig. 9
A0K1223
fig. 10
A0K0007
31CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

Botón TRIP 0.00Con la llave de contacto en posición MAR, el botón TRIP 0.00 de la
palanca derecha fig. 11 permite visualizar los valores descritos
anteriormente, así como ponerlos a cero para iniciar un nuevo viaje:
❒pulsación corta: visualización de los distintos valores;
❒presión larga: puesta a cero (reset) de los valores y comienzo de un
nuevo viaje.Nuevo viajeEmpieza cuando se pone a cero:
❒“manual” cuando el usuario pulsa el botón correspondiente;
❒“automático”, cuando la “distancia recorrida” alcanza el valor de
99999,9 km o cuando el “tiempo de viaje” alcanza el valor de
999,59 (999 horas y 59 minutos);
❒después de una desconexión y posterior reconexión de la batería.ADVERTENCIA La operación de puesta a cero con el "Trip A"
visualizado pone a cero sólo los valores correspondientes a esta
función.
ADVERTENCIA La operación de puesta a cero con el “Trip B”
visualizado, pone a cero sólo los valores correspondientes a esta
función.
Procedimiento de inicio del viajeCon la llave de contacto en posición MAR, poner a cero (reset) los
valores manteniendo pulsando el botón TRIP 0.00 durante más de 2
segundos.Salida TripLa función Trip se abandona automáticamente una vez visualizados
todos los valores o manteniendo pulsado el botón SET/
durante
más de 1 segundo.
fig. 11
A0K0096
32
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

SIMBOLOGÍAAlgunos componentes del vehículo llevan etiquetas de colores, cuya
simbología indica precauciones importantes que se deben tener en
cuenta al respecto del componente en cuestión. También hay una
placa donde se resume la simbología debajo del capó.
SISTEMA ALFA ROMEO CODEEs un sistema electrónico de bloqueo del motor que permite aumentar
la protección contra los intentos de robo del vehículo. Se activa
automáticamente al extraer la llave del dispositivo de arranque.
Cada llave cuenta con un dispositivo electrónico cuya función
es modular la señal emitida, en fase de puesta en marcha, por una
antena incorporada en el dispositivo de arranque. La señal constituye
la "orden", siempre distinta para cada puesta en marcha, con la
cual la centralita reconoce la llave y permite la puesta en
funcionamiento.FUNCIONAMIENTOCada vez que se pone en marcha el motor, al girar la llave a la
posición MAR, la centralita del sistema Alfa Romeo CODE envía a la
centralita de control motor un código de reconocimiento para
desbloquear las funciones.
El código de reconocimiento se envía sólo si la centralita del sistema
Alfa Romeo CODE ha reconocido a su vez el código transmitido por la
llave.
Girando la llave a la posición STOP, el sistema Alfa Romeo CODE
desactiva las funciones de la centralita de control del motor. Si,
durante la puesta en marcha del motor, el código no ha sido
correctamente reconocido, en el cuadro de instrumentos se enciende el
testigo
.
En ese caso, girar la llave a la posición STOP y, a continuación, a
MAR; si el bloqueo persiste, intentarlo con las otras llaves disponibles.
Si todavía no se ha conseguido poner en marcha el motor acudir a
los Servicios Autorizados Alfa Romeo.
33CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

Encendido del testigo durante la marcha
❒Si el testigo
se enciende significa que el sistema está efectuando
una autodiagnosis (debido, por ejemplo, a una caída de tensión).
❒Si el testigosigue permaneciendo encendido acudir a los
Servicios Autorizados Alfa Romeo.
Los golpes violentos podrían dañar los componentes
electrónicos presentes en la llave.

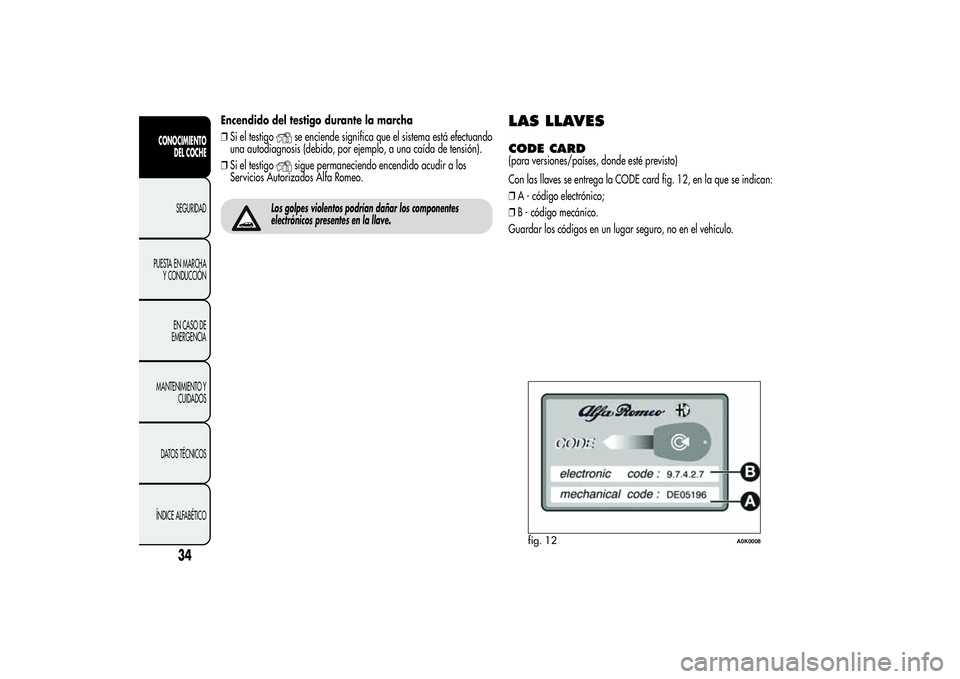

LAS LLAVESCODE CARD(para versiones/países, donde esté previsto)
Con las llaves se entrega la CODE card fig. 12, en la que se indican:
❒A - código electrónico;
❒B - código mecánico.
Guardar los códigos en un lugar seguro, no en el vehículo.
fig. 12
A0K0008
34
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

LLAVE MECÁNICALa pieza metálica A fig. 13 acciona:
❒el dispositivo de arranque;
❒la cerradura de las puertas.LLAVE CON MANDO A DISTANCIA(para versiones/países, donde esté previsto)
La pieza metálica A fig. 14 acciona:
❒el dispositivo de arranque;
❒la cerradura de las puertas.
Pulsar el botón B para abrir/cerrar la pieza metálica.
Pulsar el botón B fig. 14 sólo con la llave colocada lejos del
cuerpo, en concreto, lejos de los ojos y de los objetos que
puedan deteriorarse (por ejemplo, la ropa). No dejar la
llave sin vigilancia para evitar que nadie, especialmente los niños,
pueda manipularla y pulsar el botón accidentalmente.
Desbloqueo de las puertas y del maletero
Pulsación corta del botón
: desbloqueo de las puertas, del maletero,
encendido temporizado de los plafones internos y doble indicación
luminosa de los intermitentes (para versiones/países donde esté
previsto).
El desbloqueo de las puertas es automático en caso de intervención
del sistema de bloqueo de combustible.
Si una o más puertas o el maletero no se han cerrado correctamente,
el LED parpadea rápidamente junto con los intermitentes.
Bloqueo de las puertas y del maletero
Pulsación corta del botón: bloqueo de las puertas, del maletero con
apagado del plafón interno e indicación luminosa de los intermitentes
(para versiones/países donde esté previsto).
Si se abre una o más puertas el bloqueo no se efectúa. Esto se indica
mediante un rápido parpadeo de los intermitentes (para las
versiones/países donde esté previsto). El bloqueo de las puertas se
efectúa en caso de que el maletero esté abierto.
fig. 13
A0K0047
fig. 14
A0K0048
35CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

Con una velocidad superior a 20 km/h, las puertas se bloquean
automáticamente si se ha configurado la función específica (sólo
versiones con Pantalla multifunción reconfigurable).
Bloqueando las puertas desde el exterior del vehículo (mediante el
mando a distancia) el LED A fig. 15 se enciende durante unos
segundos después de que empiece a parpadear (función de
disuasión).
Bloqueando las puertas desde el interior del vehículo (pulsación del
botón
) el LED permanece encendido con luz fija.
Apertura del maletero
Pulsar el botón
para abrir a distancia el maletero. La apertura
del maletero se indica con un doble parpadeo de los intermitentes.
SOLICITUD DE MANDOS A DISTANCIA
ADICIONALESEl sistema puede reconocer hasta 8 mandos a distancia. Si fuese
necesario solicitar un nuevo mando a distancia, acudir a los Servicios
Autorizados Alfa Romeo llevando consigo la CODE card (para
versiones/países donde esté previsto), un documento de identidad y
los documentos que le identifican como propietario del vehículo.SUSTITUCIÓN DE LA PILA DE LA LLAVE
CON MANDO A DISTANCIARealizar las siguientes operaciones:
❒pulsar el botón A fig. 16 y colocar la pieza metálica B en posición
de apertura; girar el tornillo C a
utilizando un destornillador de
punta fina;
❒extraer el portapila D y sustituir la pila E respetando la polaridad;
volver a introducir el portapila D en la llave y bloquearlo girando
el tornillo C a
.
fig. 15
A0K0122
fig. 16
A0K0051
36
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
