2013 Alfa Romeo Giulietta Manual de Empleo y Cuidado (in Spanish)

LUCES DE CRUCEPara sustituir la lámpara, proceder del siguiente modo:
❒quitar la tapa B fig. 140;
❒desconectar el conector A fig. 142, pulsar la lengüeta B hacia
adelante y, a continuación, soltarla empujándola hacia el interior
del vehículo;
❒extraer la lámpara C y sustituirla;
❒volver a montar la nueva lámpara, asegurándose de que esté
correctamente bloqueada; a continuación, volver a enganchar
la lengüeta B y a conectar el conector A;
❒por último, volver a montar la tapa B fig. 140.
INTERMITENTESDelanteros
Para sustituir la lámpara, proceder del siguiente modo:
❒girar ¼ de vuelta hacia la izquierda la tapa C fig. 140;
❒sustituir el grupo de lámparas + portalámparas A fig. 143.
Laterales
Son de LED. Para la sustitución, acudir a los Servicios Autorizados
Alfa Romeo.LUCES ANTINIEBLA DELANTERAS(para versiones/países, donde esté previsto)
Para la sustitución de estas lámparas, acudir a los Servicios
Autorizados Alfa Romeo.
fig. 142
A0K0203
fig. 143
A0K0204
165CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

GRUPOS ÓPTICOS TRASEROSContienen las lámparas de las luces de posición, de freno, los
intermitentes (lámparas presentes en el grupo óptico fijo) y de marcha
atrás y antiniebla traseras (lámparas presentes en el grupo óptico
del portón del maletero).
Desmontaje del grupo óptico fijo
Proceder del siguiente modo:
❒abrir el maletero y aflojar el tornillo A fig. 144 de fijación del grupo
óptico trasero;
❒retirar el grupo óptico extrayéndolo con las dos manos en el sentido
que indican las flechas;
❒desconectar el conector eléctrico y proceder con la sustitución de la
lámpara en cuestión.
LUCES DE POSICIÓN/LUCES DE FRENOSon de LED. Para la sustitución, acudir a los Servicios Autorizados
Alfa Romeo.INTERMITENTESCon el grupo óptico desmontado, para sustituir la lámpara, quitar los
dos tornillos A fig. 145, extraer el portalámparas y, a continuación,
sustituir la lámpara B.
fig. 144
A0K0184
fig. 145
A0K0205
166
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

LUCES ANTINIEBLA TRASERAS/
LUCES DE MARCHA ATRÁSPara sustituir las lámparas, proceder del siguiente modo:
❒abrir el maletero y retirar la tapa A fig. 146 con la ayuda de un
destornillador en el punto indicado por la flecha;
❒retirar el conector A fig. 147 y extraer el grupo portalámparas,
actuando primero en la lengüeta de sujeción B y, a continuación,
quitando el tornillo C;
❒sustituir la lámpara en cuestión empujándola ligeramente y
girándola hacia la izquierda (D = lámpara luz marcha atrás;
E = lámpara luz antiniebla trasera);
❒volver a montar el grupo portalámparas colocándolo correctamente,
apretando primero el tornillo C y, a continuación, fijándolo
mediante la lengüeta de sujeción B. Volver a conectar el conector A
y, por último, volver a montar la tapa A fig. 146.ADVERTENCIA Durante el desmontaje de la tapa A, proteger con un
paño la punta del destornillador para evitar provocar posibles rayas.
fig. 146
A0K0176
fig. 147
A0K0177
167CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

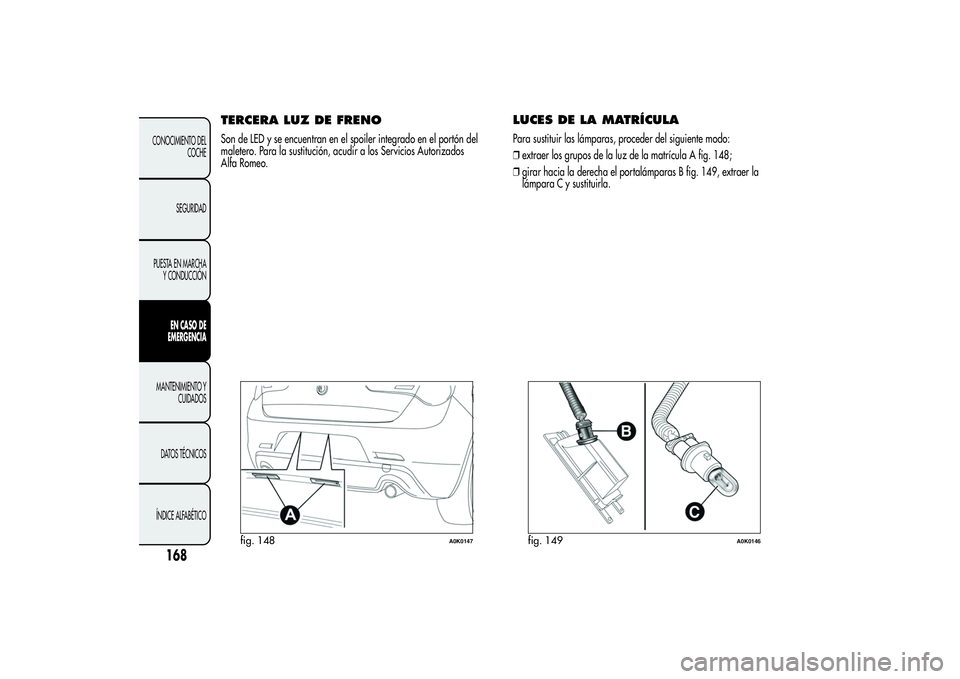

TERCERA LUZ DE FRENOSon de LED y se encuentran en el spoiler integrado en el portón del
maletero. Para la sustitución, acudir a los Servicios Autorizados
Alfa Romeo.
LUCES DE LA MATRÍCULAPara sustituir las lámparas, proceder del siguiente modo:
❒extraer los grupos de la luz de la matrícula A fig. 148;
❒girar hacia la derecha el portalámparas B fig. 149, extraer la
lámpara C y sustituirla.
fig. 148
A0K0147
fig. 149
A0K0146
168
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

SUSTITUCIÓN DE LA LÁMPARA
INTERIORPLAFÓN DELANTEROPara sustituir la lámpara, proceder del siguiente modo:
❒extraer el plafón A fig. 150 interviniendo en los puntos indicados
por las flechas;
❒abrir la tapa B fig. 151, sustituir las lámparas C soltando los
contactos laterales. A continuación, asegurarse de que las nuevas
lámparas estén bloqueadas correctamente entre los mismos
contactos;
❒volver a cerrar la tapa B fig. 151 y fijar el plafón A fig. 150 en su
alojamiento asegurándose de que se bloquee correctamente.PLAFÓN TRASEROPara sustituir la lámpara, proceder del siguiente modo:
❒extraer el plafón A fig. 152 interviniendo en los puntos indicados
por las flechas;❒abrir la tapa de protección B fig. 153, sustituir la lámpara C
soltando los contactos laterales. A continuación, asegurarse de que
la nueva lámpara esté bloqueada correctamente entre los mismos
contactos;
❒volver a cerrar la tapa de protección B fig. 153 y fijar el plafón A
fig. 152 en su alojamiento asegurándose de que se bloquee
correctamente.
fig. 150
A0K0090
fig. 151
A0K0089
fig. 152
A0K0062
169CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

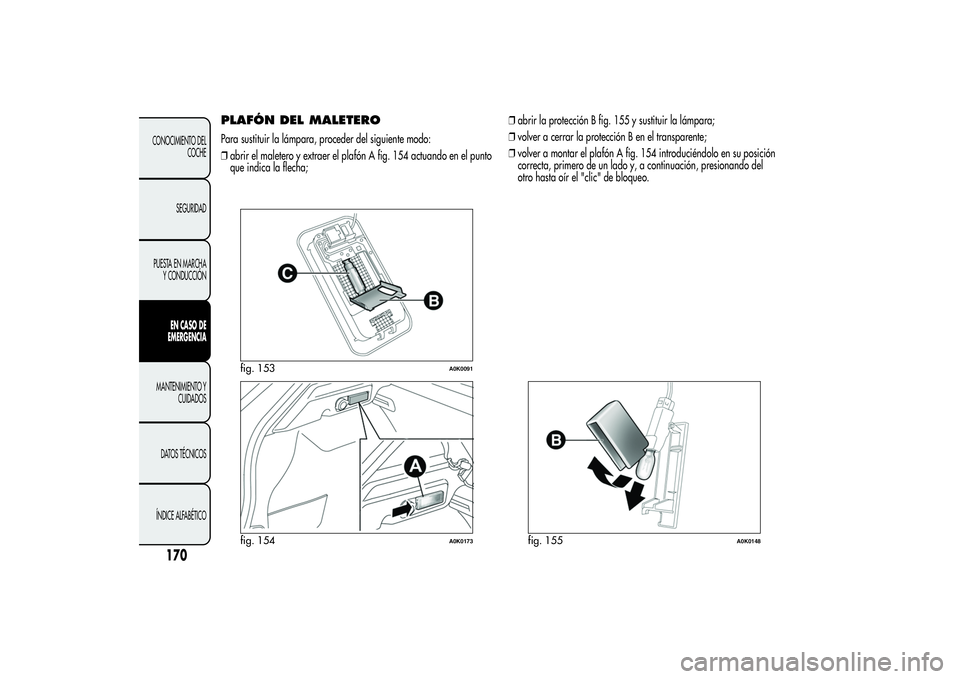

PLAFÓN DEL MALETEROPara sustituir la lámpara, proceder del siguiente modo:
❒abrir el maletero y extraer el plafón A fig. 154 actuando en el punto
que indica la flecha;❒abrir la protección B fig. 155 y sustituir la lámpara;
❒volver a cerrar la protección B en el transparente;
❒volver a montar el plafón A fig. 154 introduciéndolo en su posición
correcta, primero de un lado y, a continuación, presionando del
otro hasta oír el "clic" de bloqueo.
fig. 153
A0K0091
fig. 154
A0K0173
fig. 155
A0K0148
170
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

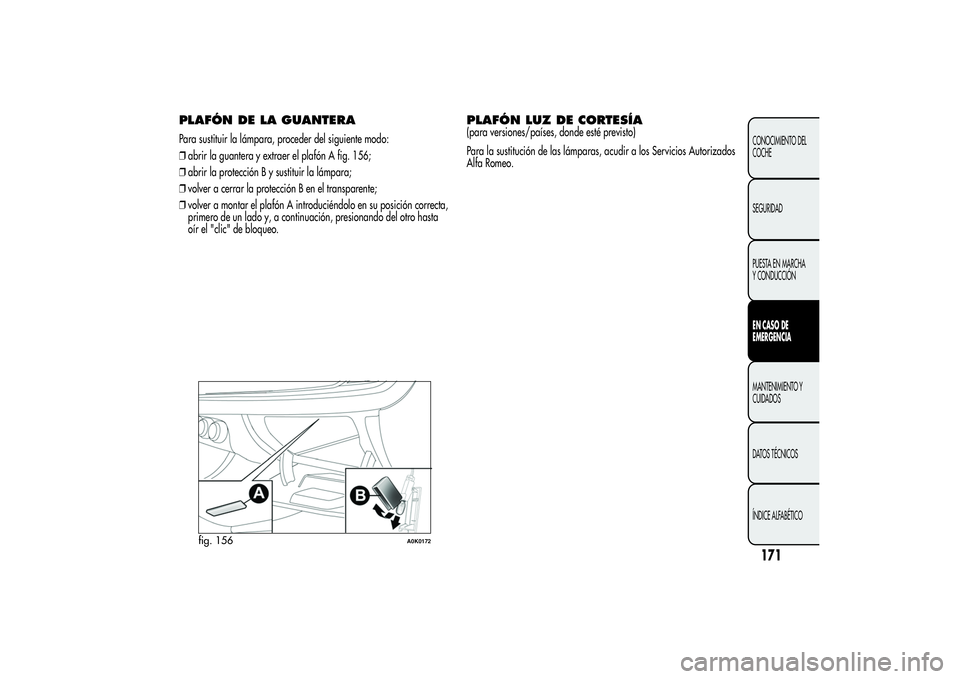

PLAFÓN DE LA GUANTERAPara sustituir la lámpara, proceder del siguiente modo:
❒abrir la guantera y extraer el plafón A fig. 156;
❒abrir la protección B y sustituir la lámpara;
❒volver a cerrar la protección B en el transparente;
❒volver a montar el plafón A introduciéndolo en su posición correcta,
primero de un lado y, a continuación, presionando del otro hasta
oír el "clic" de bloqueo.
PLAFÓN LUZ DE CORTESÍA(para versiones/países, donde esté previsto)
Para la sustitución de las lámparas, acudir a los Servicios Autorizados
Alfa Romeo.
fig. 156
A0K0172
171CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

SUSTITUCIÓN DE LOS FUSIBLESINFORMACIÓN GENERALLos fusibles protegen la instalación eléctrica actuando en caso de
avería o por causa de una intervención incorrecta en la instalación.
Cuando un dispositivo no funciona, es necesario comprobar la
eficiencia del fusible de protección correspondiente: el elemento
conductor A fig. 157 no debe estar interrumpido.
En caso contrario, es necesario sustituir el fusible fundido por otro del
mismo amperaje (mismo color).
B = fusible en buen estado.
C = fusible con elemento conductor interrumpido.
Para extraer los fusibles utilizar la pinza A fig. 158 situada en la tapa
de la centralita de los fusibles del compartimento del motor (para
desmontar la tapa, ver lo descrito en el apartado “Centralita del
compartimento del motor”).
Si el fusible estuviera dañado, acudir a los Servicios
Autorizados Alfa Romeo.Nunca sustituir un fusible averiado con alambres u otro
material de recuperación.Nunca sustituir un fusible por otro cuyo amperaje sea
superior: PELIGRO DE INCENDIO.Si interviene un fusible general de protección (MAXI-
FUSE, MEGA-FUSE, MIDI-FUSE), acudir a los Servicios
Autorizados Alfa Romeo.
fig. 157
A0K0042
fig. 158
A0K0207
